Ecocardiografía normal.

1. Ecocardiografía normal.

2. Eco bidimencional:Vistas ortogonales: Plano del Eje largo Plano de eje corto Plano de Las 4 Camaras.

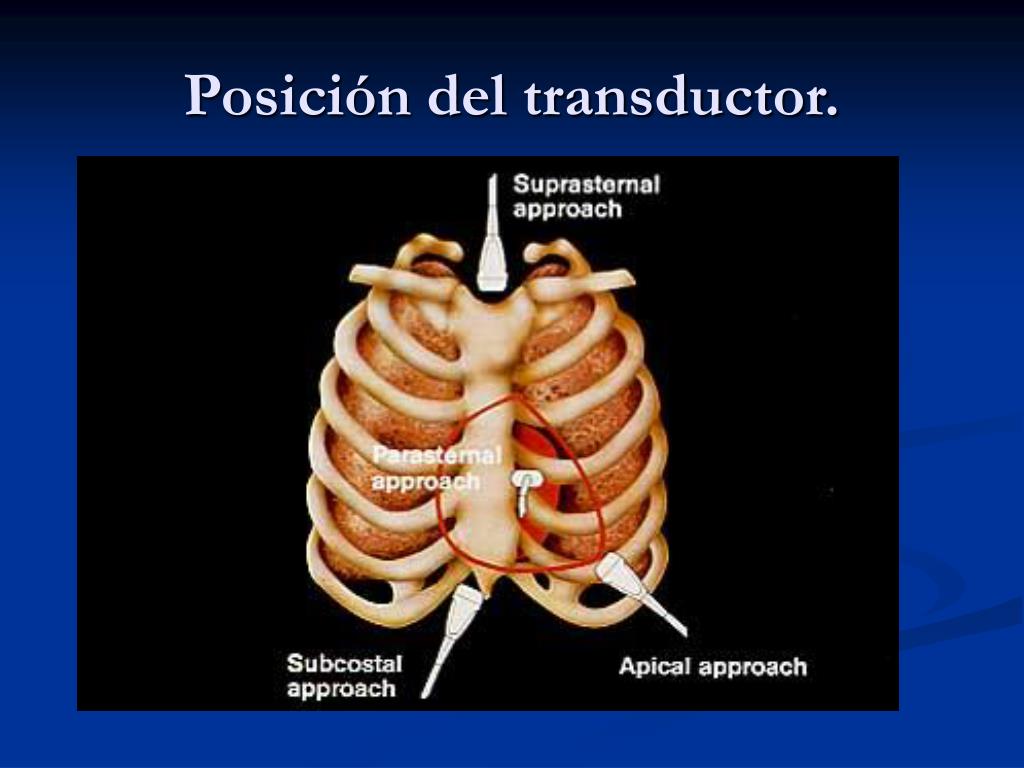

3. Posición del transductor.

4. Visiones ecocardiograficas standart1) Eje largo paraesternal. • Plano de sección en el eje mayor entre la cadera isquierda y el hombro derecho del paciente.

5. 1) Eje largo paraesternal. Septum IV VD Ao VI AI VD Ao VI Pared posterior AI MP Post med

6. 2) Eje corto paraesternal izquierdo. • El plano se orienta entre la cadera izquierda y el hombro derecho, rotando el transductor en 90° en sentido horario.

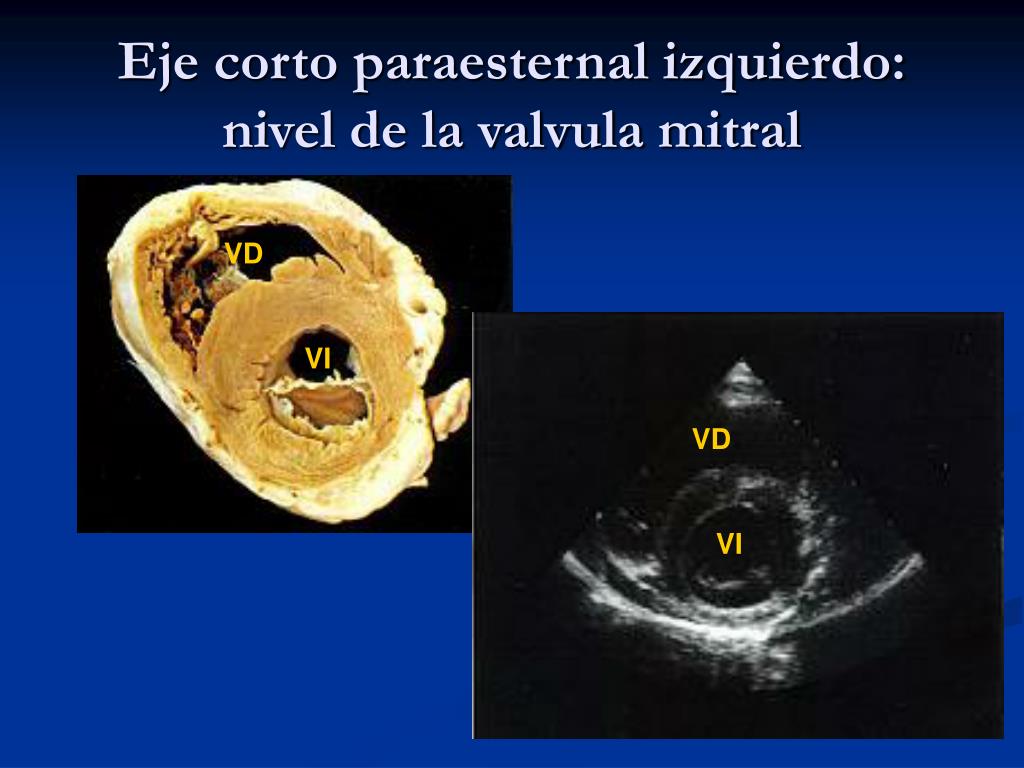

7. Eje corto paraesternal izquierdo:nivel de la valvula mitral VD VI VD VI

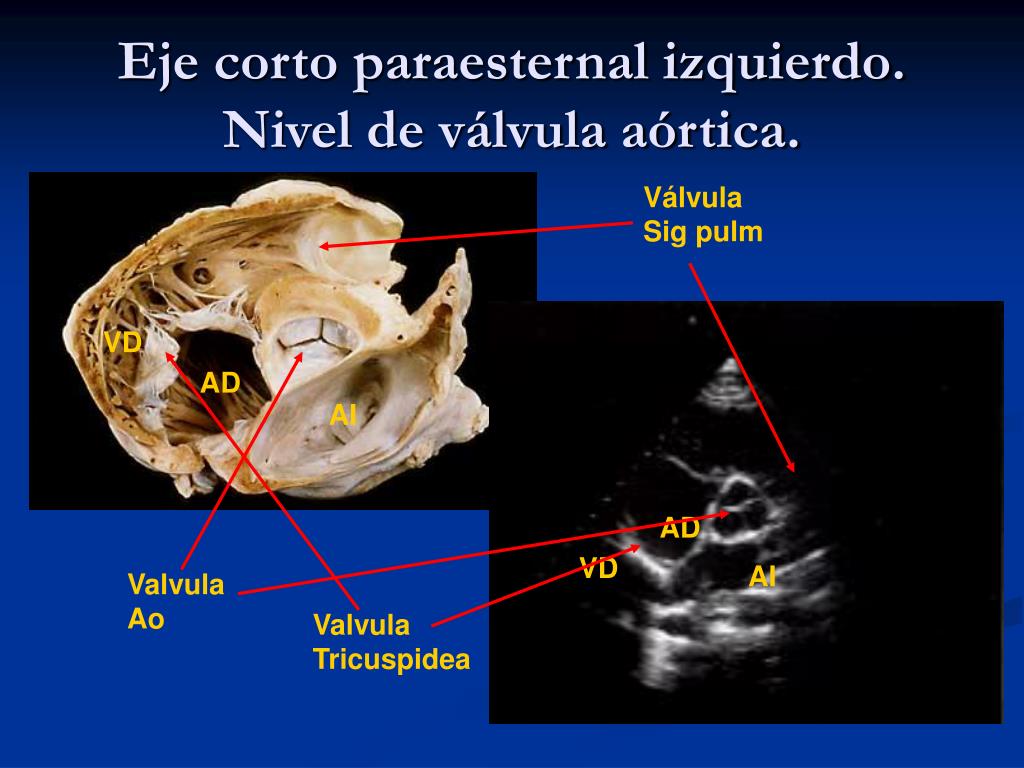

8. Eje corto paraesternal izquierdo.Nivel de válvula aórtica. Válvula Sig pulm VD AD AI AD VD AI Valvula Ao Valvula Tricuspidea

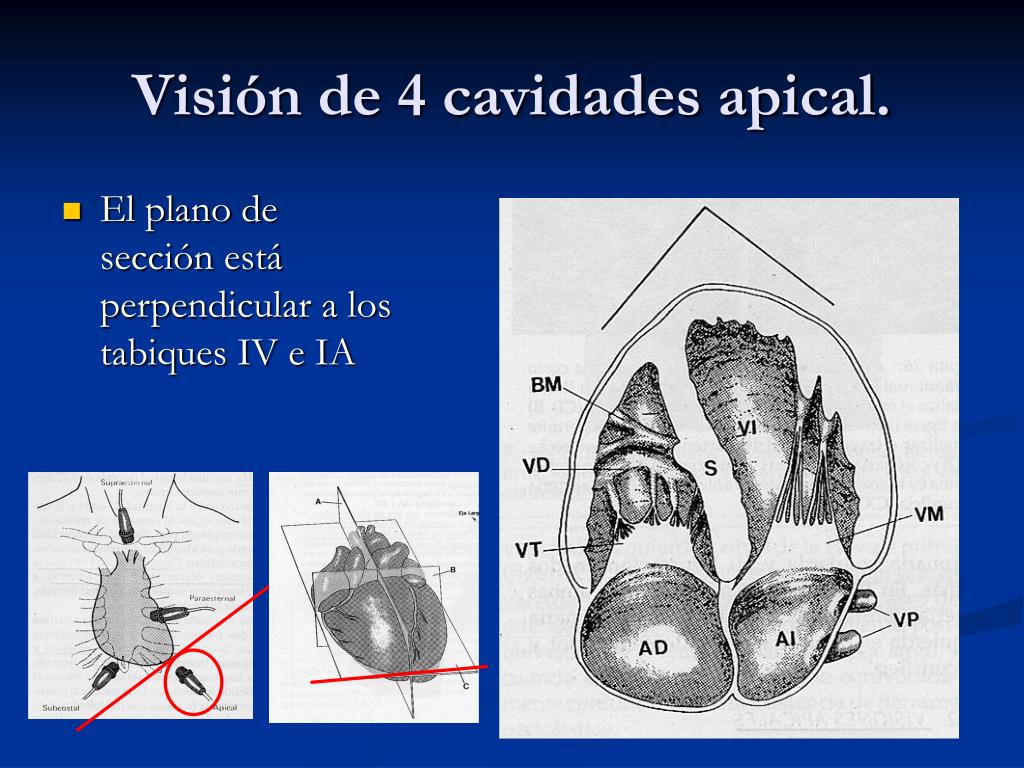

9. El plano de sección está perpendicular a los tabiques IV e IA Visión de 4 cavidades apical.

10. Visión de 4 cavidades apical. diastole sístole

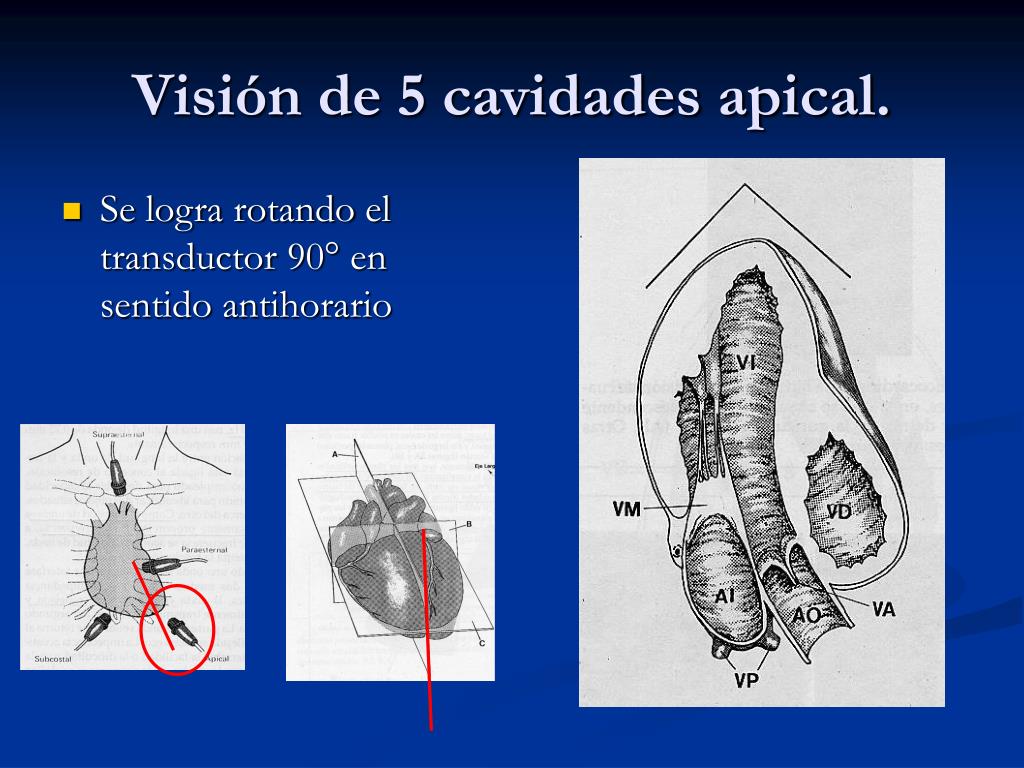

11. Se logra rotando el transductor 90° en sentido antihorario Visión de 5 cavidades apical.

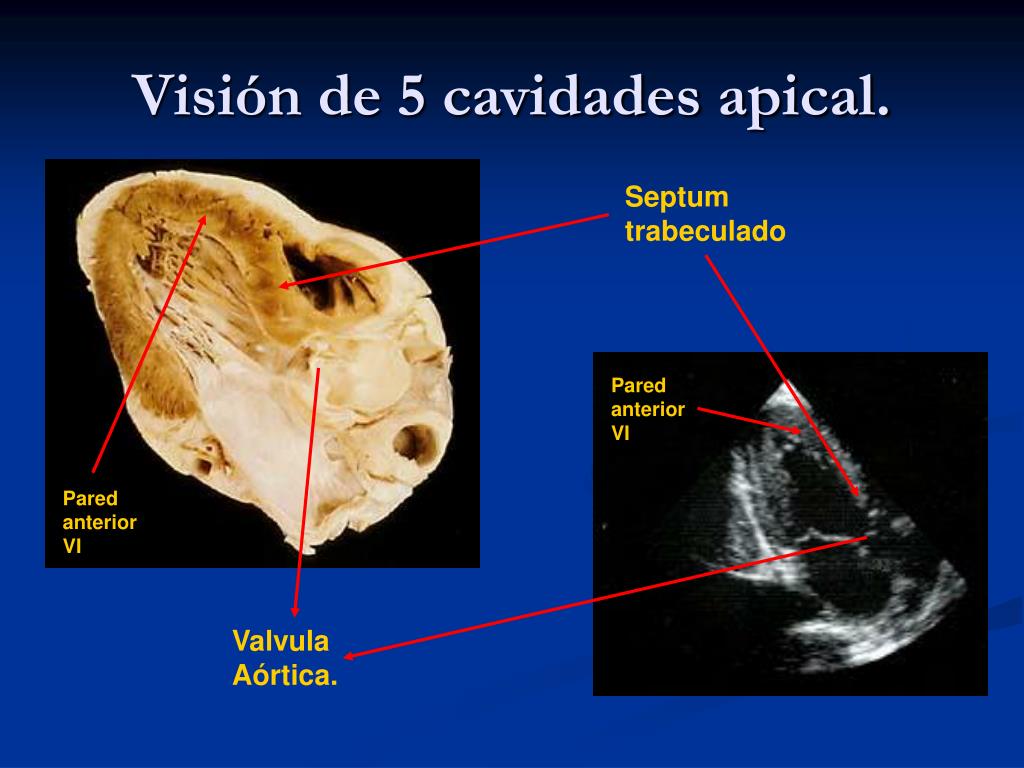

12. Visión de 5 cavidades apical. Septum trabeculado Pared anterior VI Pared anterior VI Valvula Aórtica.

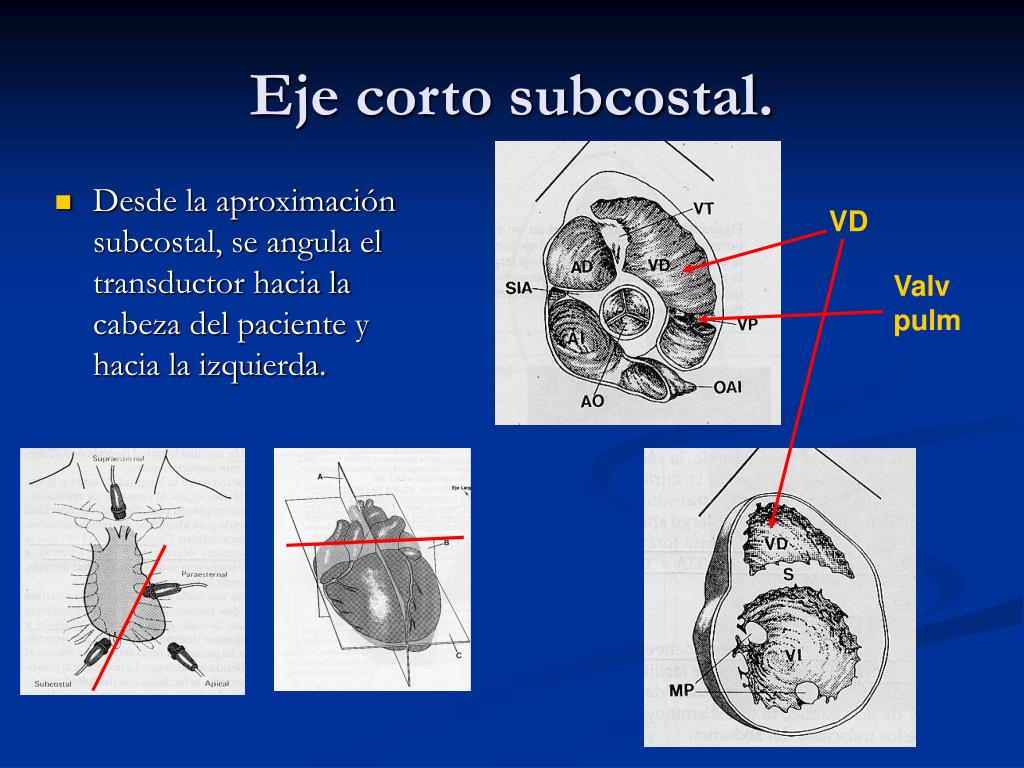

13. Desde la aproximación subcostal, se angula el transductor hacia la cabeza del paciente y hacia la izquierda. Eje corto subcostal. VD Valv pulm

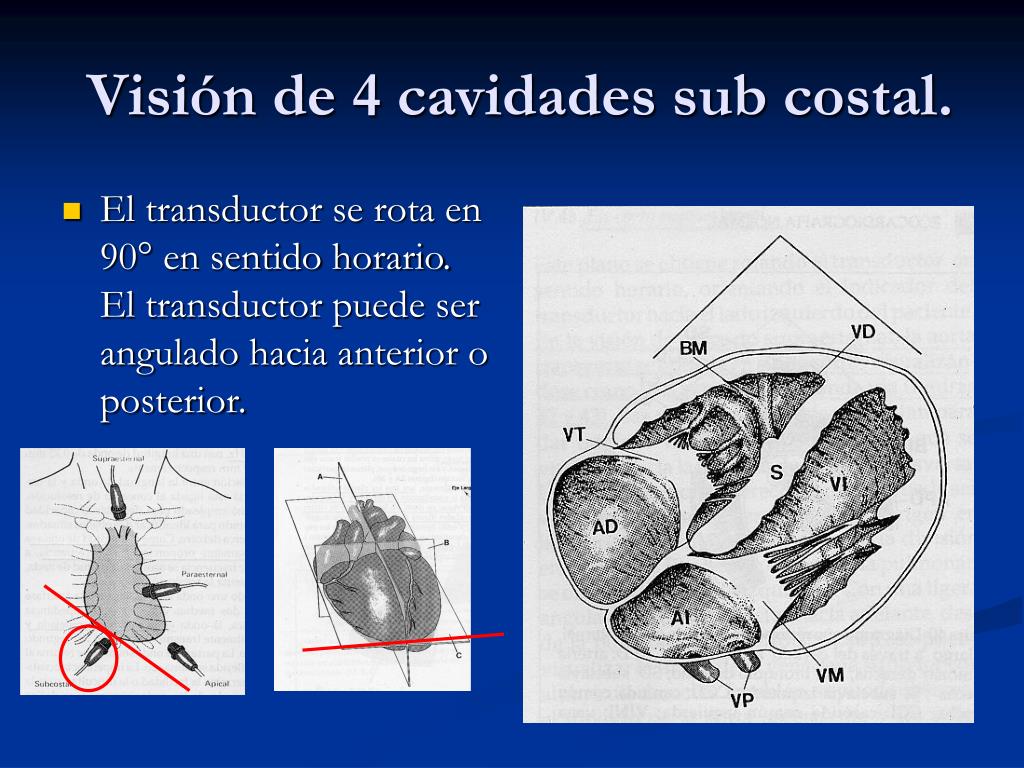

14. Visión de 4 cavidades sub costal. • El transductor se rota en 90° en sentido horario. El transductor puede ser angulado hacia anterior o posterior.

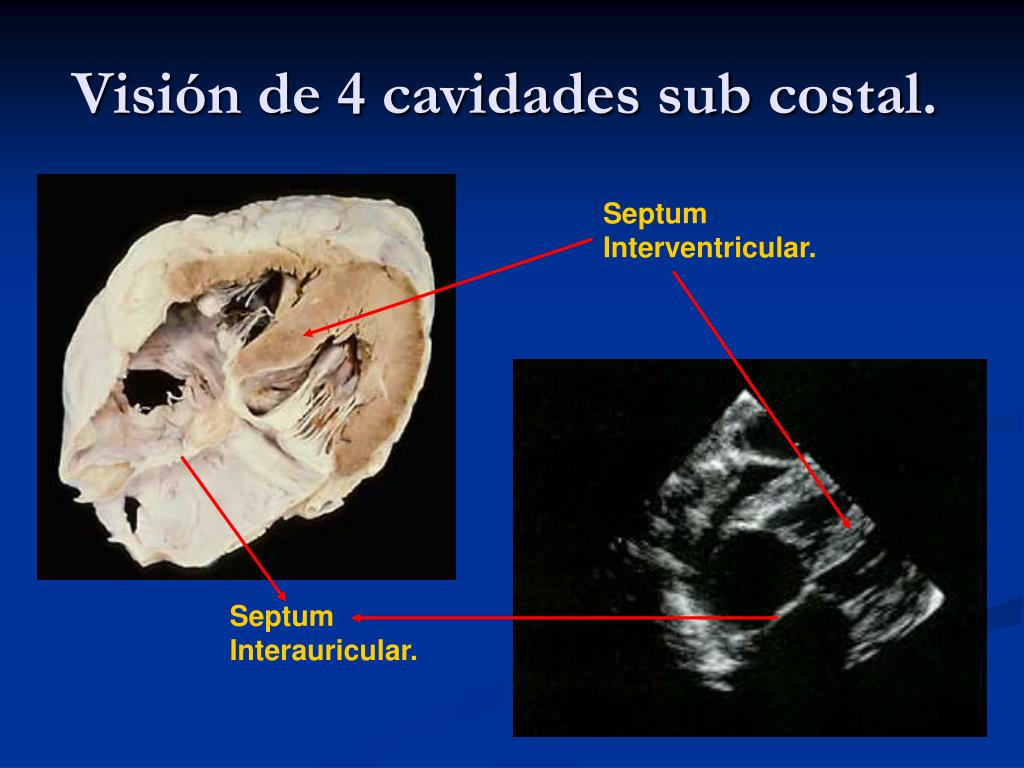

15. Visión de 4 cavidades sub costal. Septum Interventricular. Septum Interauricular.

16. Exámen en modo M. • Posee gran resolución temporal. • Tiene una rápida velocidad de muestreo y capacidad de ver cambios sutiles en el movimiento parietal o valvular. • Existen 4 posiciones de modo M que se obtienen en el eje largo paraesternal.

17. Exámen en modo M.Posición ventricular. • La VM no es visible, se puede las bandas de eco del MPP • El SIV se mueve hacia inferior o VI en sistole y hacia el VD en diástole. • La pared posterior se mueve en sentido opuesto. Septum IV VD VI VI PP VI MPP

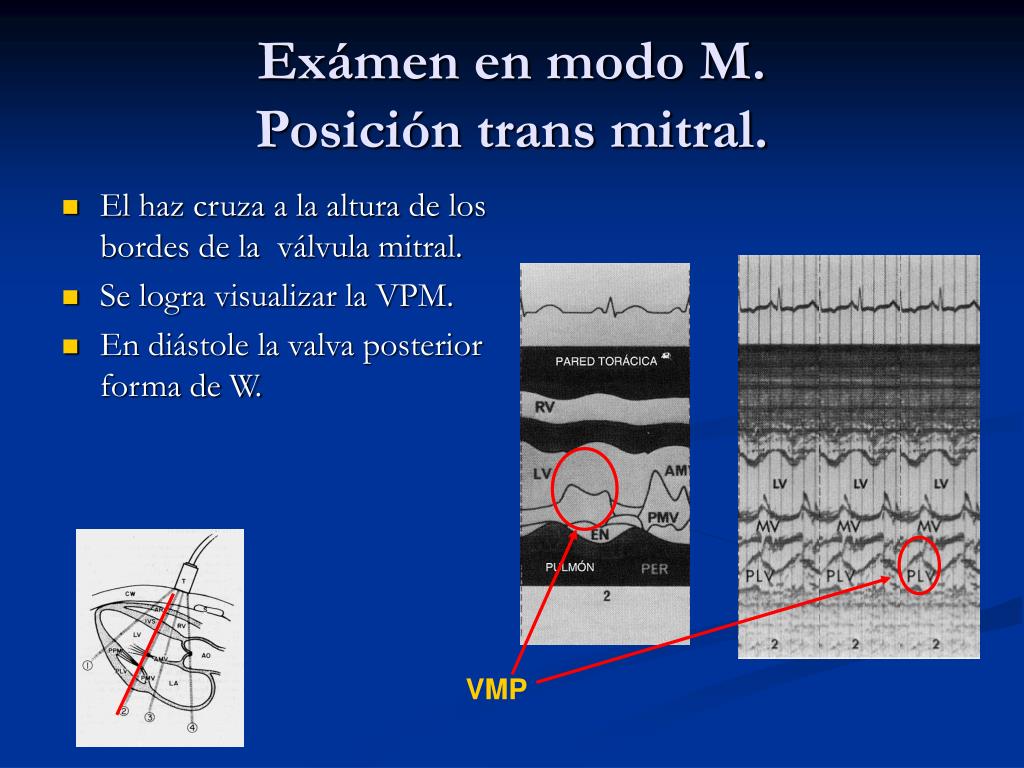

18. Exámen en modo M.Posición trans mitral. • El haz cruza a la altura de los bordes de la válvula mitral. • Se logra visualizar la VPM. • En diástole la valva posterior forma de W. VI VMP

19. Exámen en modo M.Posición trans mitral. • El haz cruza por sobre la válvula mitral. • Se logra visualizar la pared posterior auricular, que no tiene movimiento sistólico anterior. • En no logra visualizar la VP VM. • Se visualiza la VAVM, que en diástole tiene forma de M. Pared Posterior AI VA VM

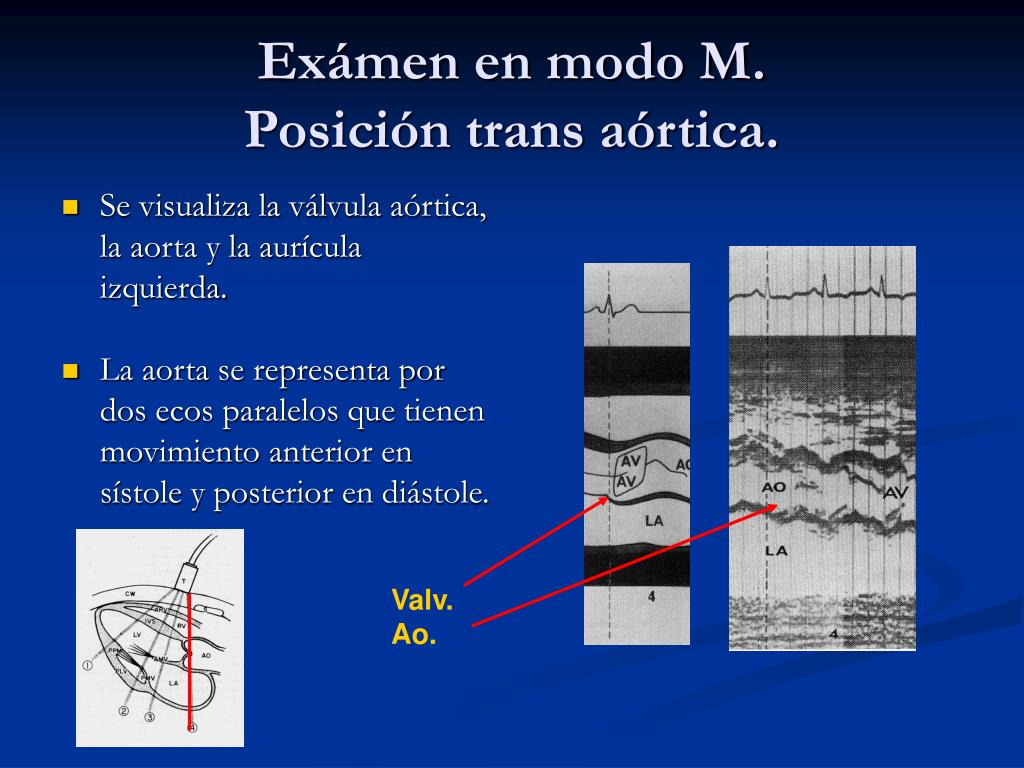

20. Exámen en modo M.Posición trans aórtica. • Se visualiza la válvula aórtica, la aorta y la aurícula izquierda. • La aorta se representa por dos ecos paralelos que tienen movimiento anterior en sístole y posterior en diástole. Valv. Ao.

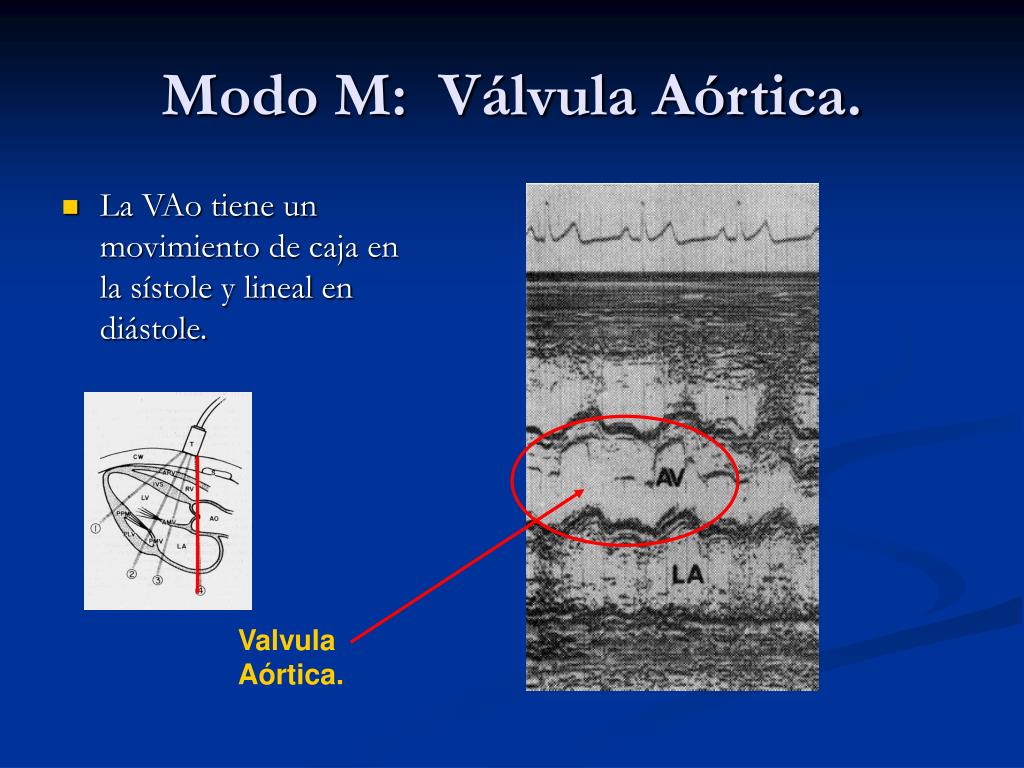

21. Modo M: Válvula Aórtica. • La VAo tiene un movimiento de caja en la sístole y lineal en diástole. Valvula Aórtica.

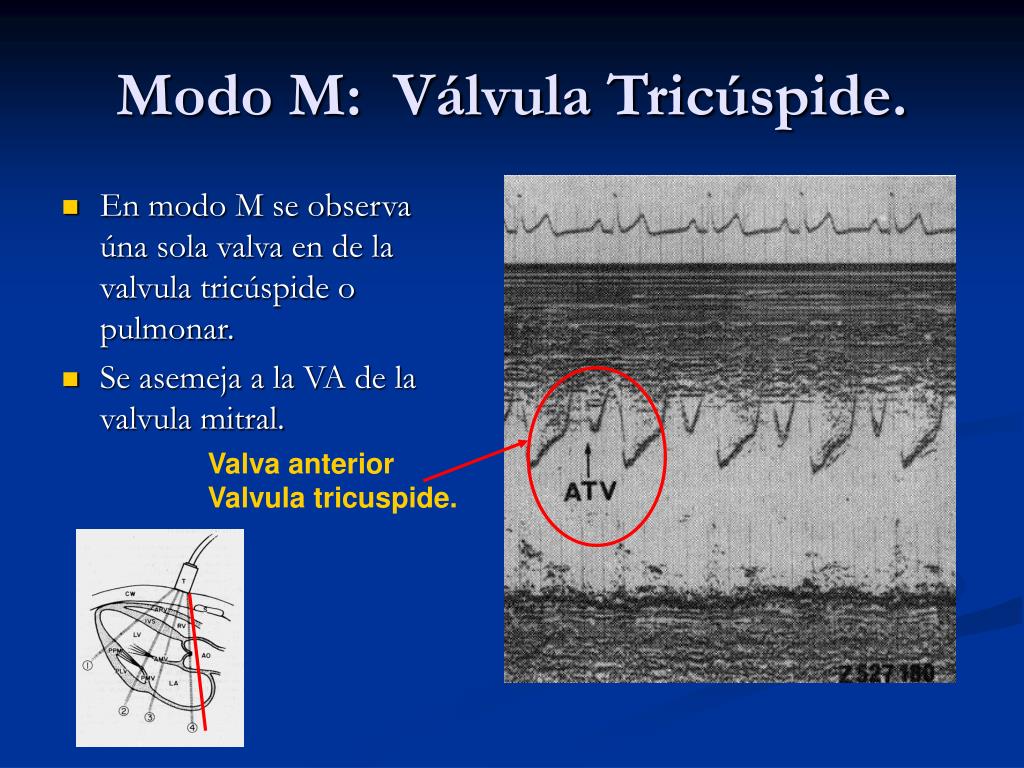

22. Modo M: Válvula Tricúspide. • En modo M se observa úna sola valva en de la valvula tricúspide o pulmonar. • Se asemeja a la VA de la valvula mitral. Valva anterior Valvula tricuspide.

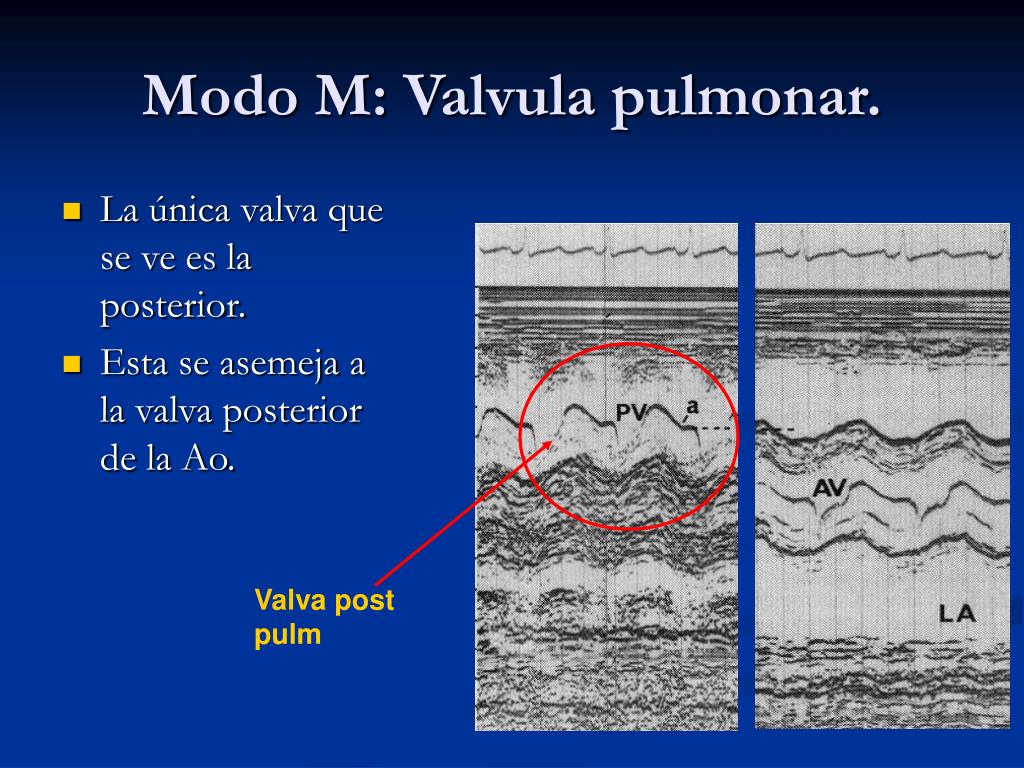

23. Modo M: Valvula pulmonar. • La única valva que se ve es la posterior. • Esta se asemeja a la valva posterior de la Ao. Valva post pulm

24. Modo M: Válvula mitral. • Denominación de la válvula mitral (valv ant): • D: Fin de sístole antes de la apertura valvular. • E: Apertura de la valvula. • F: Nadir de cierre diastólico inicial. • A: Peak de abertura en la contracción auricular. • B: Leve interrupción del cierre de la valvula al inicio del sístole ventricular. • C: Cierre de la valvula mitral.

25. Doppler. • Se realiza mejor con un transductor de baja frecuencia y que la orientación del haz sea lo más paralelo a la estructura evaluada. • Para esta evaluación se usa: • Ventana apical: • Valvula mitral. • Valvula tricúspide. • Tracto de salida del VI. • Ventana paraesternal izquierda. (Eje corto) • Valvula pulmonar. • Valvula tricúspide. • Ventana supraesternal. • Aorta ascendente.

26. Flujo dopler a través de: la válvula mitral. • En ventana apical el dopler se coloca a travéz de los velos mitrálicos. • El flujo se acerca en diástole. • Es frecuente la Interferencia del flujo del tracto de salida del VI. • Ondas: • E: Llene diastólicotemprano. • A: Llene durante la contracción auricular. • La relación normal entre E/A es > 1.

27. Flujo dopler a través de: la válvula mitral. • Existen corrientes laterales, pór ejemplo se observa la onda J que se produce por contracción auricular. Esto se observa durante la relajación isovolumétrica. • Se observa en pacientes con flujo sistólico pequeños, como en la miocardiopatía hipertrófica.

28. Flujo dopler a través de: la válvula Tricúspide. • En ventana apical el dopler se situa a través de los velos tricuspideos. • En ventana paraesternal corta el transductor se inclina hacia medial. • El flujo se acerca en diástole. • El flujo tricuspideo aumenta en inspiración.

29. Flujo dopler a través del: Tracto de salida del VI (TSVI). • En ventana apical el dopler se ubica a nivel del TSVI. • Durante el sístole el flujo se aleja del transductor. • En la ventana supraesternal se puede observar el flujo en la aorta ascendente.

30. Flujo dopler a través de: la válvula pulmonar. • En eje corto paraesternal eje corto, se inclina el transductor hacia arriba y a la izquierda. • En general se utiliza a Eco TE. • En sístole se obtiene una onda negativa.

31. Métodos de medición: medición del area u longitud de 2 areas en los planos de 4 y 2 cámaras: V= 8 A1 x A2 3Pi L A1= area de la vista de 4 cámaras. A2= área de la vista de 2 cámaras. L= Longitud común de las dos vistas. * Los volúmenes se obtienen al final del sístole. Evaluación de cavidades cardiacas:Aurícula izquierda

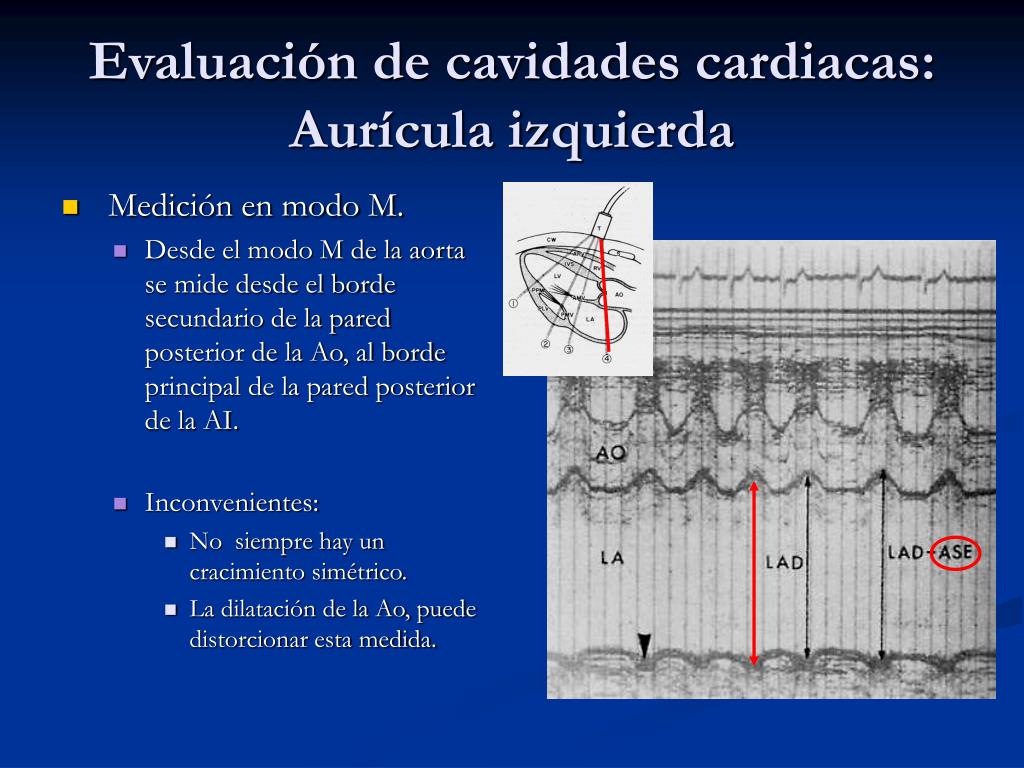

32. Medición en modo M. Desde el modo M de la aorta se mide desde el borde secundario de la pared posterior de la Ao, al borde principal de la pared posterior de la AI. Inconvenientes: No siempre hay un cracimiento simétrico. La dilatación de la Ao, puede distorcionar esta medida. Evaluación de cavidades cardiacas:Aurícula izquierda

33. Se usa la medición bidimencional. El medio mas habitual esla vista apical de 4 cámaras. Evaluación de cavidades cardiacas:Aurícula derecha.

34. Evaluación de cavidades cardiacas:Ventrículo izquierdo • Dimenciones internas: • Se obtienen con el eje corto paraesternal. Como alternativa el eje corto subcostal.
