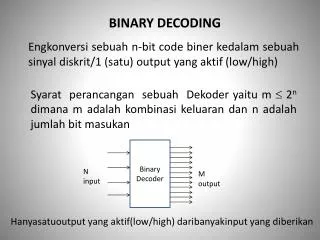

BINARY DECODING

Engkonversi sebuah n-bit code biner kedalam sebuah sinyal diskrit/1 (satu) output yang aktif (low/high)

Syarat perancangan sebuah Dekoder yaitu m 2n dimana m adalah kombinasi keluaran dan n adalah jumlah bit masukan

Binary Decoder

N

input

M

output

Hanyasatuoutput yang aktif(low/high) daribanyakinput yang diberikan

slide2

2 to 4 Binary Decoder 4 Decoder

2-TO- 4

decoder

F0

x

F1

F2

y

F3

Dari tabel diatas diperoleh persamaan sbb :

slide5

3-TO- 8

decoder

F0

F0

F1

x

F1

F2

F3

y

F4

F5

F6

z

F7

F3

F4

F2

F6

F7

F5

slide6

3 TO 8 BINARY DECODER

F0

F1

F2

F3

F4

F5

F6

F7

X Y Z

slide7

IMPLEMENTASI DECODER

UNTUK FULL EDDER

TABEL KEBENARAN

SUM(X, Y, Z) = ( 1, 2, 4, 7 )

CO (X, Y, Z)= ( 3, 5, 6, 7 )

F0

F1

A

x

SUM

F2

F3

B

y

F4

Co

F5

Ci

z

F6

F7

3 TO 8 DECODER

slide8

Binary to Octal Decoding

AKTIVE LOW ( 0 ) AKTIVE HIGH ( 1 )

slide14

IC Dekoder

Macam-macam IC dekoder antara lain :

74138 dekoder mengubah bilangan biner 3 bit menjadi bilangan oktal

7442 dekoder mengubah bilangan biner (BCD) menjadi bilangan desimal

7447 dekoder mengubah bilangan biner (BCD) menjadi tampilan 7-segmen LED aktif LOW

7448 dekoder mengabah bilangan biner (BCD) menjadi tampilan 7-segmen LED aktif HIGH

slide18

ENCODER

mengkodekan suatu sinyal masukan menjadi keluaran berupa kode biner

4-TO- 2

encoder

I0

A

I1

I2

B

I3

slide21

Macam-macam IC dekoder antara lain :

74147 Enkoder mengubah bilangan desimal menjadi bilangan biner (BCD)

74148 Enkoder mengubah bilangan oktal (besaran 8) menjadi bilangan biner.
