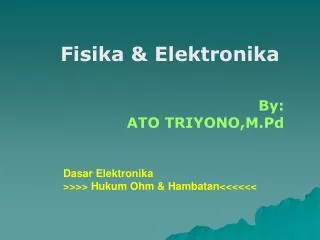

Fisika & Elektronika

By:

ATO TRIYONO,M.Pd

Dasar Elektronika

>>>> Hukum Ohm & Hambatan<<<<<<

slide2

George Simon Ohm

( 1787 – 1850 )

slide3
Perumusan Hukum Ohm

Kuat arus yang mengalir dalam suatu penghantar sebanding dengan beda potensial antara ujung-ujung penghantar tersebut.

  • Percobaan Ohm
slide4

Secara matematis ditulis :

R merupakan faktor pembanding yang besarnya tetap untuk suatu penghantar (pada suhu tertentu). Faktor pembanding ini dinamakan hambatan suatu penghantar.

V = R I

slide5

Hambatan Suatu Penghantar

Analogi air.

Adanya perbedaan aliran air dari ketinggian yang sama disebabkan adanya hambatan di salah satu pipanya.

Ilustrasi aliran muatan di dua penghantar yang berbeda luas penampangnya.

slide6

Faktor-faktor yang mempengaruhi nilai hambatan suatu penghantar

  • Panjang kawat penghantar ( l )

Semakin panjang kawat semakin besar besar pula nilai hambatannya.

  • Luas penampang kawat penghantar (A)

Semakin besar penampang penghantar, semakin kecil nilai hambatannya.

  • Hambat jenis kawat penghantar ( ρ )

Semakin besar hambat jenis penghantar, semakin besar nilai hambatannya.

A

l

ρ

Secara matematis ditulis :

slide7

keterangan :

R = hambatanpenghantar ( )

 = hambatanjenis (  mm2 / m )

l = panjangpenghantar ( m )

A = penampangpenghantar ( mm2 )

daftar perlawanan jenis beberapa bahan
Daftar perlawanan jenis ( ) beberapa bahan

Aluminium 0,03

Baja 0,1….0,25

Besi 0,13

Karbon 100 …1000

Konstantan 0,48

Nikelin 0,42

Seng 0,12

Tembaga 0,0175

Timah 0,13

Timahhitam0,21

contoh soal
Contoh Soal

Sebuah kawat penghantar yang terbuat dari timah hitam memiliki panjang 10 m, dengan luas penampang 5 mm2, hitunglah berapa besarnya tahanan dari kawat penghantar tersebut??

konduktor isolator
Konduktor & Isolator
  • Konduktor adalah zat yang mudah menghantarkan arus listrik.

Contoh : besi,tembaga, seng

  • Isolator adalah zat yang sukar menghantarkan arus listrik.

Contoh : plastik, karet, kayu

Konduktor

kuat arus dalam suatu rangkaian
Kuat arus dalam suatu rangkaian
  • Kuat arus dalam rangkaian tidak bercabang.
slide12

Hukum I Kirchoff :

Jumlah kuat arus yang masuk pada suatu titik percabangan sama dengan jumlah kuat arus yang keluar dari titik itu.

  • Kuat arus dalam rangkaian bercabang

Itotal= I1+I2

Pada contoh diatas :

susunan hambatan pada rangkaian listrik
Susunan Hambatanpada Rangkaian Listrik
  • Susunan Hambatan Seri

Diagram Rangkaian

slide15
Rangkaian Paralel

Diagram Rangkaian

susunan hambatan campuran
Susunan hambatan campuran

Diagram Rangkaian

slide19

Diketahui:

    • R1 = 10 K ohm
    • R2 = 5 K ohm
    • Vs = 12 Volt
  • Tentukan
    • Rs
    • Itotal
    • IR1
    • IR2
    • VR1
    • VR2
