multiplexer1

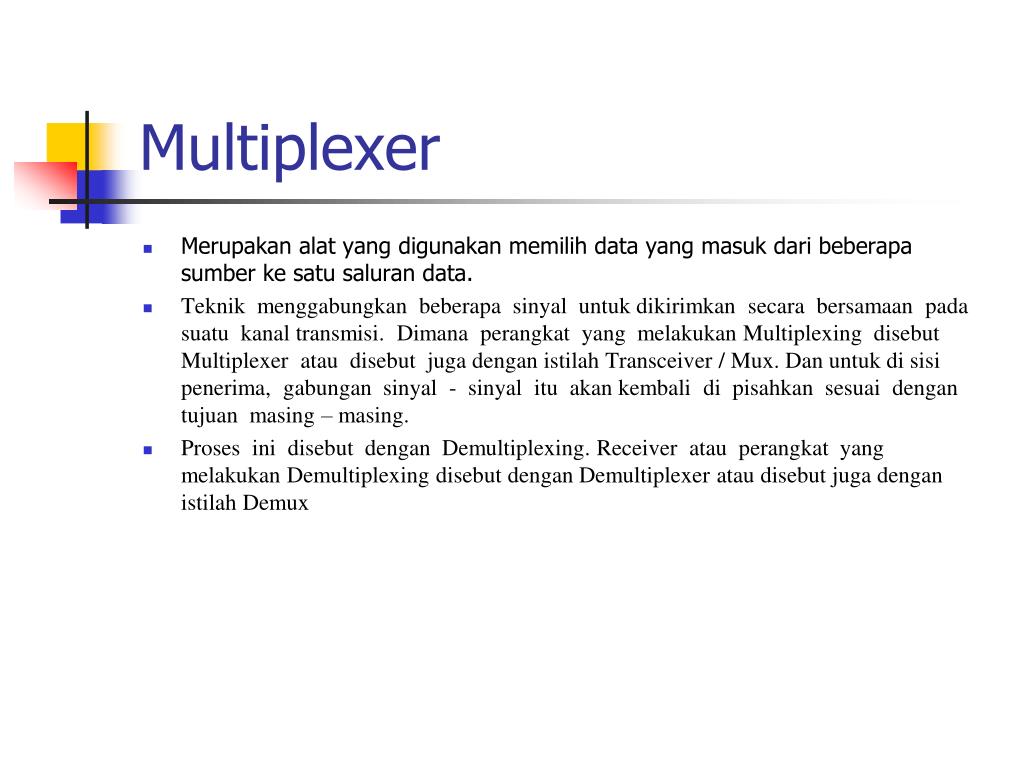

Multiplexer
  • Merupakanalat yang digunakanmemilih data yang masukdaribeberapasumberkesatusaluran data.
  • Teknikmenggabungkanbeberapasinyaluntukdikirimkansecarabersamaanpadasuatukanaltransmisi. Dimanaperangkat yang melakukan Multiplexing disebut Multiplexer ataudisebutjugadenganistilah Transceiver / Mux. Dan untukdisisipenerima, gabungansinyal - sinyalituakankembalidipisahkansesuaidengantujuanmasing – masing.
  • ProsesinidisebutdenganDemultiplexing. Receiver atauperangkat yang melakukanDemultiplexingdisebutdenganDemultiplexerataudisebutjugadenganistilahDemux
demultiplexer

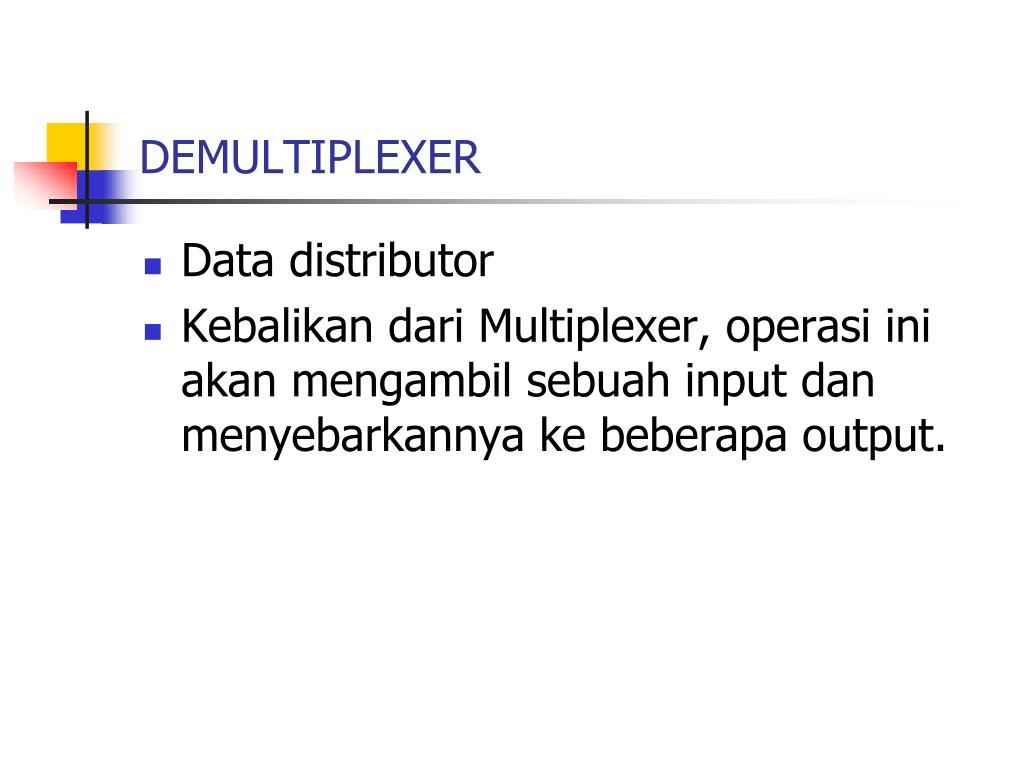

DEMULTIPLEXER
  • Data distributor
  • Kebalikandari Multiplexer, operasiiniakanmengambilsebuah input danmenyebarkannyakebeberapa output.
tujuan muliplexing
TujuanMuliplexing
  • meningkatkaneffisiensipenggunaan bandwidth / kapasitassalurantransmisidengancaraberbagiaksesbersama
multiplexing
Multiplexing
  • Pada umumnya, sistem transmisi yang ada di dalam jaringan telekomunikasi memiliki kapasitas yang melebihi kapasitas yang dibutuhkan satu user
  • Dengan demikian sangat mungkin untuk menggunakan bandwidth yang ada seefisien mungkin oleh lebih dari satu user
  • Teknik menggabungkan beberapa sinyal untuk dikirimkan secara bersamaan pada satu kanal transmisi disebut multiplexing
    • Perangkat yang melaksanakan multiplexing disebut multiplexer (mux)
  • Di sisi penerima, gabungan sinyal itu akan kembali dipisahkan sesuai dengan tujuan masing-masing. Proses ini disebut demultiplexing
    • Perangkat yang melaksanakan demultiplexing disebut demultiplexer (demux)
slide8

Ada 3 jenis multiplexing

    • FDM : Frequency Division Multiplexing
    • TDM : Time Division Multiplexing
    • CDM : Code Division Multiplexing
contoh sederhana
Contohsederhana

A Simplified Cellular Network

frequency division multiplexing fdm

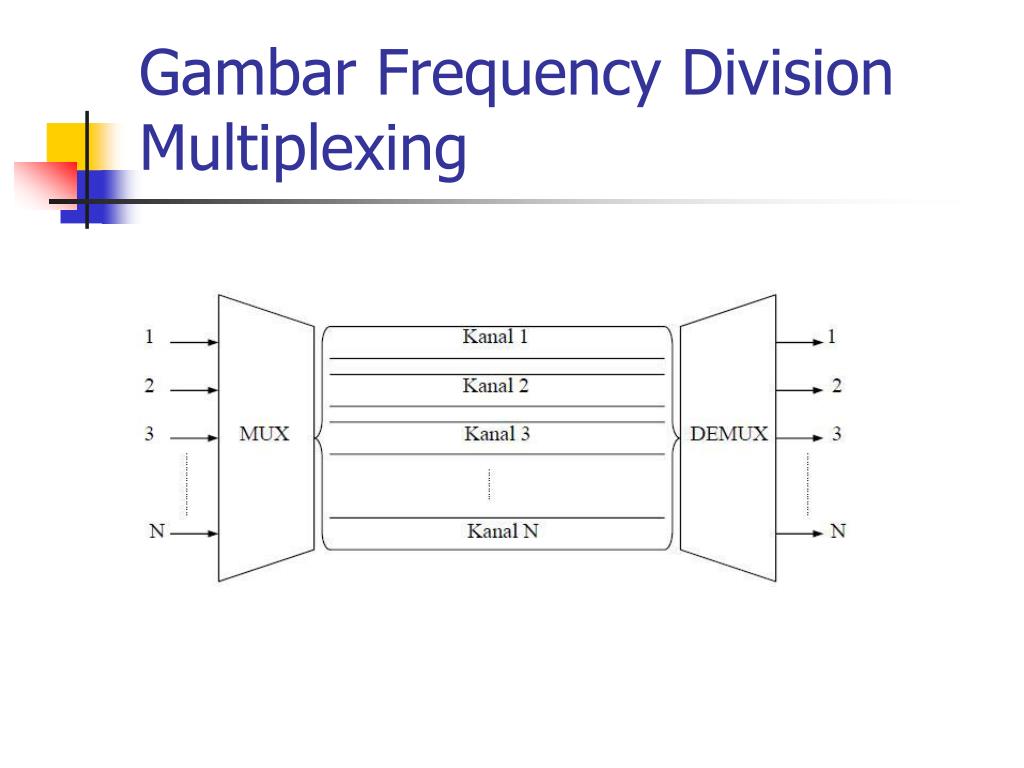

Frequency-Division Multiplexing (FDM)

Digunakan pada sistem transmisi analog

slide16
FDM
  • yaitupemakaiansecarabersamakabel yang mempunyai bandwidth yang tinggiterhadapbeberapafrekuensi (setiap channel akanmenggunakanfrekuensi yang berbeda).
  • Contohmetoda multiplexer inidapatdilihatpadakabel coaxial TV, dimanabeberapa channel TV terdapatbeberapachanel, dankitahanyaperlutunner (pengatur channel) untukgelombang yang dikehendaki.
  • Padateknik FDM, tidakperluada MODEM karena multiplexer jugabertindaksebagai modem (membuatpermodulatanterhadap data digital)
time division multiplexing tdm

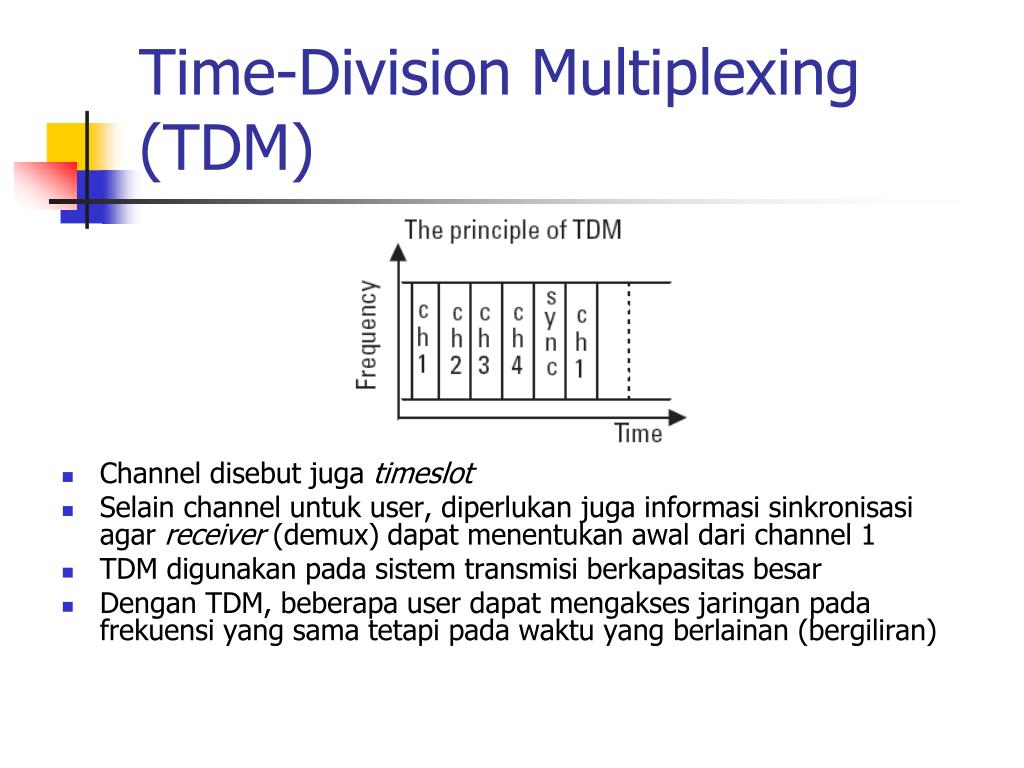

Time-Division Multiplexing (TDM)
  • Channel disebut juga timeslot
  • Selain channel untuk user, diperlukan juga informasi sinkronisasi agar receiver (demux) dapat menentukan awal dari channel 1
  • TDM digunakan pada sistem transmisi berkapasitas besar
  • Dengan TDM, beberapa user dapat mengakses jaringan pada frekuensi yang sama tetapi pada waktu yang berlainan (bergiliran)
time division multiplexing tdm1

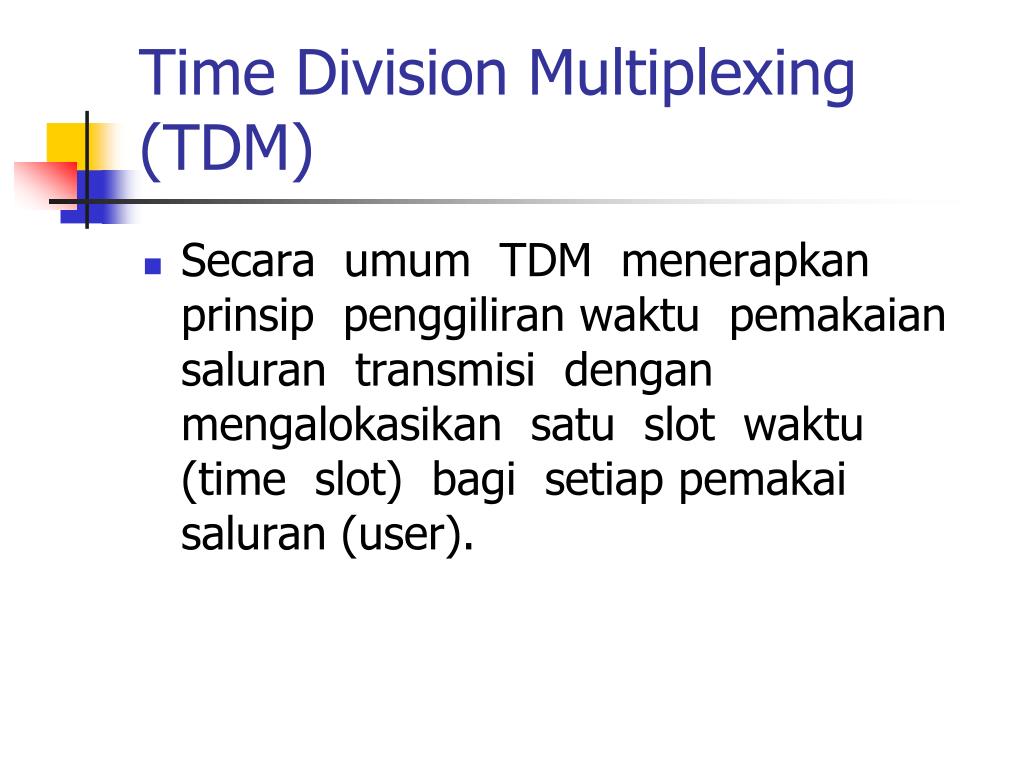

Time Division Multiplexing (TDM)
  • Secaraumum TDM menerapkanprinsippenggiliranwaktupemakaiansalurantransmisidenganmengalokasikansatu slot waktu (time slot) bagisetiappemakaisaluran (user).
synchronous tdm
Synchronous TDM
  • Hubunganantarasisipengirimdansisipenerimadalamkomunikasi data yang menerapkanteknik Synchronous TDM dijelaskansecaraskematikpadagambar :
gambar synchronous tdm cara kerja synchronous tdm dijelaskan dengan ilustrasi dibawah ini
Gambar Synchronous TDM Cara kerja Synchronous TDM dijelaskandenganilustrasidibawahini
  • GambarIlustrasihasil sampling dari input line
asynchronous tdm

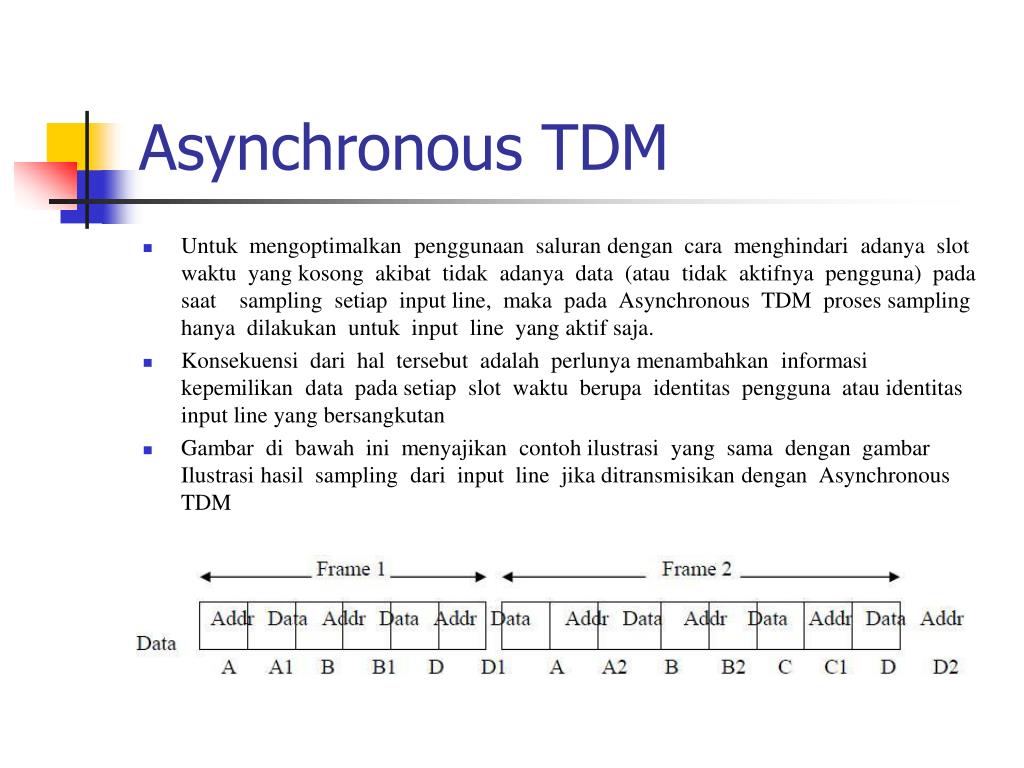

Asynchronous TDM
  • Untukmengoptimalkanpenggunaansalurandengancaramenghindariadanya slot waktu yang kosongakibattidakadanya data (atautidakaktifnyapengguna) padasaat sampling setiap input line, makapada Asynchronous TDM proses sampling hanyadilakukanuntuk input line yang aktifsaja.
  • Konsekuensidarihaltersebutadalahperlunyamenambahkaninformasikepemilikan data padasetiap slot waktuberupaidentitaspenggunaatauidentitas input line yang bersangkutan
  • Gambardibawahinimenyajikancontohilustrasi yang samadengangambarIlustrasihasil sampling dari input line jikaditransmisikandengan Asynchronous TDM
code division multiplexing cdm
Code Division Multiplexing (CDM)
  • Code Division Multiplexing (CDM) dirancanguntukmenanggulangikelemahan-kelemahan yang dimilikiolehteknik multiplexing sebelumnya, yakni TDM dan FDM.. Contohaplikasinyapadasaatiniadalahjaringankomunikasiseluler CDMA (Flexi)
prinsip kerja dari cdm
Prinsipkerjadari CDM
  • Kepadasetiapentitaspenggunadiberikansuatukodeunik (denganpanjang 64 bit) yang disebut chip spreading code
  • Untukpengiriman bit ‘1’, digunakanrepresentasikode (chip spreading code) tersebut
  • Sedangkanuntukpengiriman bit ‘0’, yang digunakanadalahinverse darikodetersebut
  • Padasalurantransmisi, kode-kodeunik yang dikirimolehsejumlahpenggunaakanditransmisikandalambentukhasilpenjumlahan (sum) darikode-kodetersebut
  • Di sisipenerima, sinyalhasilpenjumlahankode-kodetersebutakandikalikandengankodeunikdarisipengirim (chip spreading code) untukdiinterpretasikan. Selanjutnya :

a. jikajumlahhasilperkalianmendekatinilai +64 berarti bit ‘1’

b. jikajumlahnyamendekati –64 dinyatakansebagai bit ‘0’

slide24
Contohpenerapan CDM untuk 3 pengguna (A,B dan C) menggunakanpanjangkode 8 bit (8-chip spreading code)
  • Pengalokasiankodeunik (8-chip spreading code) bagiketigapengguna

kodeuntuk A : 10111001

kodeuntuk B : 01101110

kodeuntuk C : 11001101

Misalkanpengguna A mengirim bit 1, pengguna B mengirim bit 0 danpengguna C mengirim bit 1. Makapadasalurantransmisiakandikirimkankodeberikut :

slide27

Selesai

TerimaKasih
