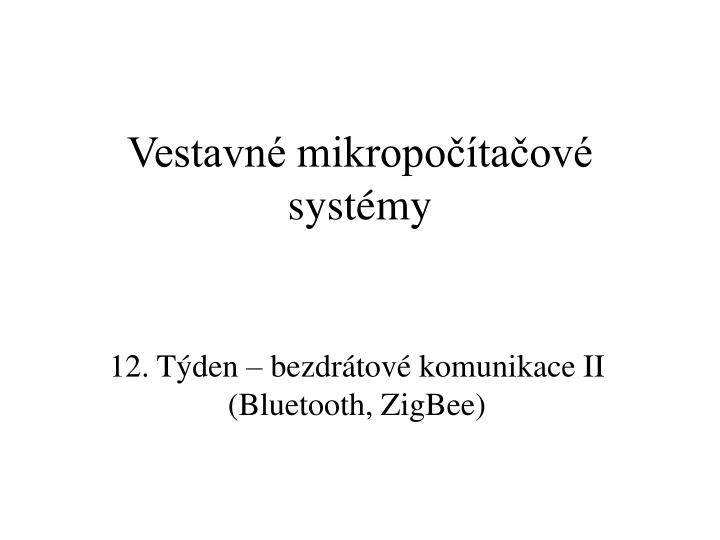

  1. Vestavné mikropočítačové systémy 12. Týden – bezdrátovékomunikace II(Bluetooth, ZigBee)

  2. Sítě WPAN • Wireless Personal Area Networks • Sítě s velmi malým dosahem, cca 10 m • Slouží k: • Propojování „drobných“ zařízení mezi sebou (např. PDA-PDA) • Připojování periferií (např. hands-free sada k mobilu) • Mají typicky ad-hoc charakter a dynamickou topologii • Standardy ETSI • Hyper PAN – High Performance Radio Personal Area Network • Standardy IEEE • 802.15.1 – Bluetooth (1.0, 2.0) • 802.15.2 – Kompatibilita Bluetooth s dalšími službami v bezlicenčním pásmu • 802.15.3 – High Data Rate WPAN • UWB – Ultra Wide Band • 802.15.4 – Low Data Rate WPAN • ZigBee • Existuje řada proprietálních nadstaveb

  3. Bluetooth • Motivace • Vytvořit jednotný standard pro bezdrátovou komunikaci na krátkou vzdálenost cca10 m s možností rozšíření až na 100 m • Praktičtější alternativa k IrDA • Typické scénáře využití • Připojení periférií např. klávesnic, myší head-setů, joysticků, … • Realizace ad-hoc sítí např. PDA-PDA, PDA-mobil, mobil-mobil, … • Propojení sítí např. mobil je přes GPRS/UMTS připojen k Internetu a počítač/PDA je připojen přes Bluetooth k mobilu a potažmo tedy i k Internetu • Vlastnosti • Pracuje v bezlicenčním pásmu 2,4 GHz • Komplexní pojetí specifikace – jde až na aplikační úroveň • Různé komunikační rychlosti, vysílací výkony a dosah zařízení • Ad-hoc formovaná pikosíť • Existuje podpora routování mezi pikosítěmi – scatternets • Dobře vyřešená bezpečnost • Před komunikací je třeba provést tzv. párování • Podpora šifrování • Specifická podpora pro různé druhy přenosů – soubory, audio, video, …

  4. Bluetooth – topologie

  5. User Interface Intercom Headset Cordless Group call vCard vCal vNote vMessage Dial-up Networking Fax Service Discovery Protocol Telephony Control Protocol OBEX Voice RFCOMM(serial port) L2CAP(serial port) Link Manager Link Controller Baseband RF Bluetooth – architektura

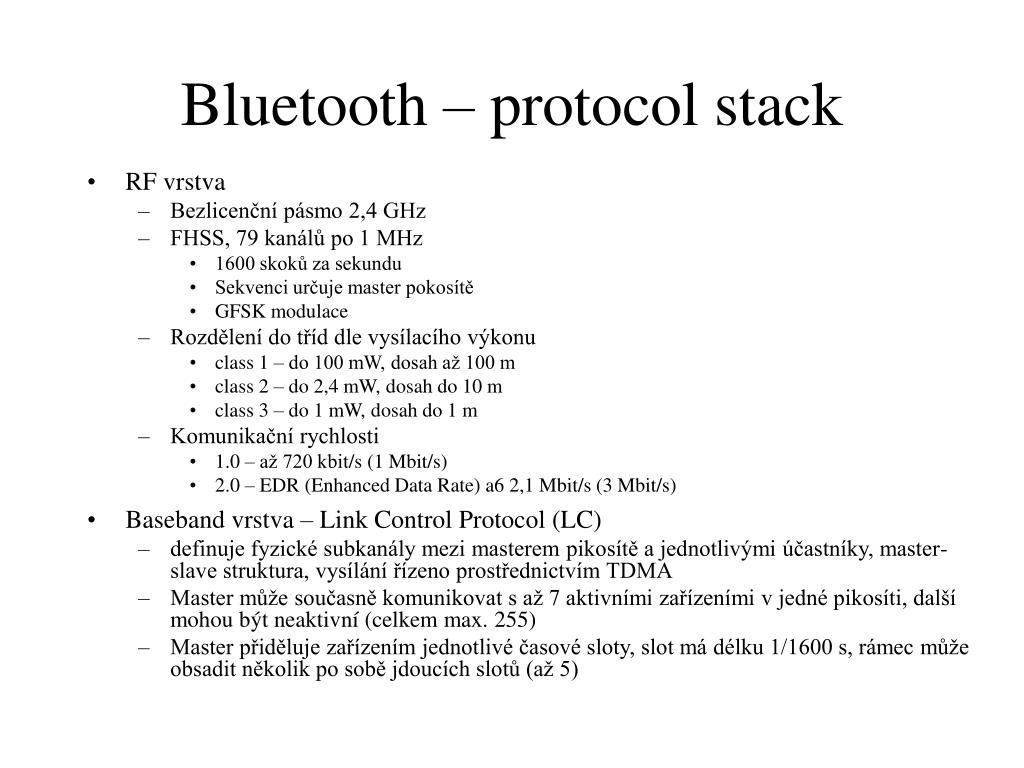

  6. Bluetooth – protocol stack • RF vrstva • Bezlicenční pásmo 2,4 GHz • FHSS, 79 kanálů po 1 MHz • 1600 skoků za sekundu • Sekvenci určuje master pokosítě • GFSK modulace • Rozdělení do tříd dle vysílacího výkonu • class 1 – do 100 mW, dosah až 100 m • class 2 – do 2,4 mW, dosah do 10 m • class 3 – do 1 mW, dosah do 1 m • Komunikační rychlosti • 1.0 – až 720 kbit/s (1 Mbit/s) • 2.0 – EDR (Enhanced Data Rate) a6 2,1 Mbit/s (3 Mbit/s) • Baseband vrstva – Link Control Protocol (LC) • definuje fyzické subkanály mezi masterem pikosítě a jednotlivými účastníky, master-slave struktura, vysílání řízeno prostřednictvím TDMA • Master může současně komunikovat s až 7 aktivními zařízeními v jedné pikosíti, další mohou být neaktivní (celkem max. 255) • Master přiděluje zařízením jednotlivé časové sloty, slot má délku 1/1600 s, rámec může obsadit několik po sobě jdoucích slotů (až 5)

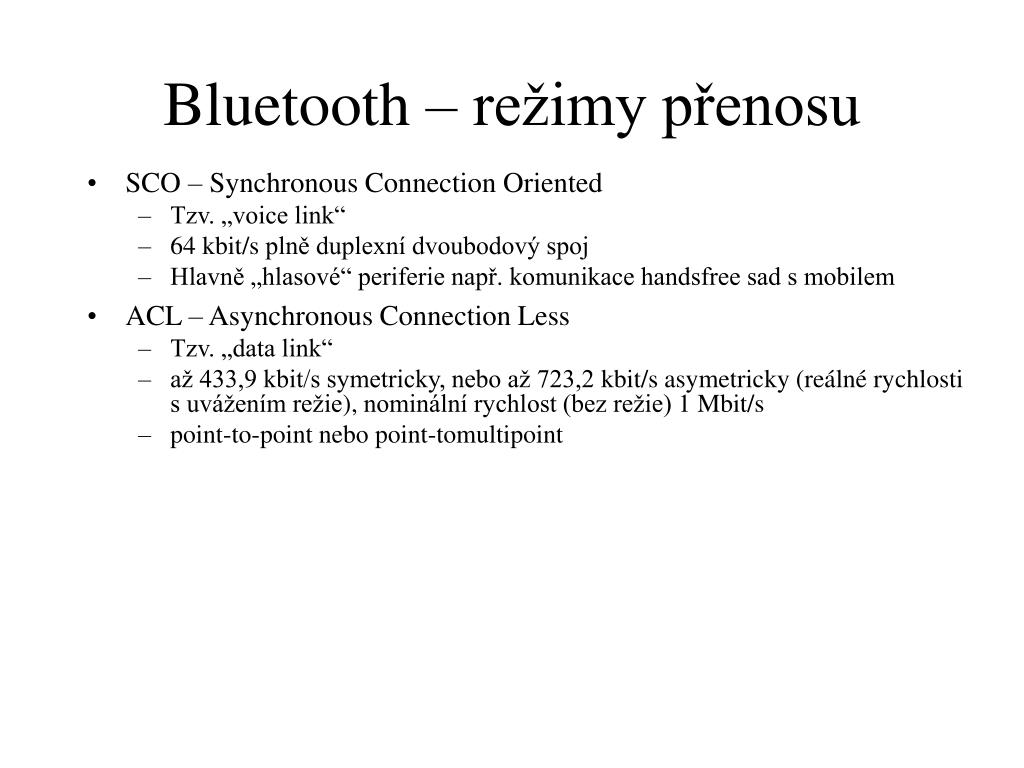

  7. Bluetooth – režimy přenosu • SCO – Synchronous Connection Oriented • Tzv. „voice link“ • 64 kbit/s plně duplexní dvoubodový spoj • Hlavně „hlasové“ periferie např. komunikace handsfree sad s mobilem • ACL – Asynchronous Connection Less • Tzv. „data link“ • až 433,9 kbit/s symetricky, nebo až 723,2kbit/s asymetricky (reálné rychlostis uvážením režie), nominální rychlost (bez režie) 1 Mbit/s • point-to-point nebo point-tomultipoint

  8. Bluetooth – protocol stack • Zajišťují interoperabilitu na nejvyšší úrovni • GAP (Generic Access Profile) • Povinný, umožňuje vytvořit spojení mezi BT zařízeními • BPP (Basic Printing Profile) – tisk z/na BT zařízení • FTP (File Transfer Profile) – přenos souborů mezi BT zařízeními • GAVDP (General A/V Distribution Profile) – distribuce audia/videa • GOEP (Generic Object Exchange Profile) – výměna objektů (vizitky, kalendář,…) • HFP (Hands-Free Profile) • HSP (Headset Profile) – bezdrátová sluchátka • HID (Human Interface Device Profile) – klávesnice, myš … • PAN (Personal Network Profile) – připojení k síti LAN • SPP (Serial Port Profile) – vytváří virtuální sériové porty • SDAP (Service Discovery Application Profile) • umožňuje zjistit služby a aplikace podporované jiným BT zařízením

  9. Bluetooth – shrnutí • Komunikace především na krátkou vzdálenost • bezdrátová náhrada USB nebo sériové linky • Omezená podpora směrování • Dobrá úroveň zabezpečení • Poměrně dlouhá doba na vytvoření pikosítě • Poměrně vysoký spotřeba • nelze dlouhodobě (měsíce, roky) napájet z baterií • Protokol definován až na aplikační úroveň (profily) • dobrá interoperabilita • Dominantní bezdrátová technologie v segmentu „drobné“ spotřební elektroniky

  10. Aplikace ZigBee DefinujeZigBee Aliance IEEE 802.15.4 MAC DefinujeIEEE 802.15.4 IEEE 802.15.4868/915 MHzPHY IEEE 802.15.42400 MHzPHY IEEE 802.15.4 a ZigBee

  11. IEEE 802.15.4 • Definuje fyzickou a linkovou (MAC) vrstvu • Komunikace v bezlicenčních pásmech, DSSS • 2,4 GHz, 16 kanálů, QPSK modulace, max. 250 kbit/s • 915 MHz (pouze USA), 10 kanálů, BPSK modulace, max. 40 kbit/s • 868 MHz (pouze Evropa), 1 kanál, BPSK modulace, max. 20 kbit/s • Hvězdicová nebo peer-to peer struktura • Nízký vysílací výkon (1 mW), krátký dosah (10 – 30 m uvnitř) • Velmi nízká spotřeba • Tři typy zařízení • Koordinátor – udržuje informaci o celé síti • FDD (Full Function Device) – může komunikovat s jakýmkoliv zařízením v síti a převzít úlohukoordinátora, mohou vytvářet libovolnou topologii • RFD (Reduced Function Device) – omezená (jednodušší) implementace, může komunikovat pouze s FFD, pouze hvězdicová topologie, nemůže býtkoordinátorem sítě, typické pro koncová zařízení

  12. IEEE 802.15.4 – MAC • Příklad struktury sítě Full Fuction Device Reduced Fuction Device

  13. IEEE 802.15.4 • Typy přenosů dat • Periodický – např. sběr dat ze senzorů • Aperiodický (řízený událostmi) – vyvolaný např. stiskem spínače • Opakovaný s nízkým zpožděním – např. řídící smyčka • Zabezpečení dat • Kontrola přístupu (Access Control) – seznam zařízení, s nimiž jepovolená komunikace • Šifrování dat – AES-128, klíč sdílen buď po dvojicích nebo skupinách

  14. ZigBee • Nadstavba nad IEEE 802.15.4 • Umožňuje vytvářet libovolné topologie sítí (star, mesh, …) • Dosah mezi 10 a 30 metry uvnitř budov – vysílací výkon je 1 mW • Umožňuje bateriové napájení některých uzlů sítě • vysoký poměr mezi dobou „spánku“ a aktivity • až 2 roky z AA baterií • Definuje obecný framework a aplikační profily • nízké nároky na zdroje • 32 kB ROM (4 kB pro jednoduchá zařízení) • 8 kB RAM (1 kB i méně pro jednoduchá zařízení)

  15. Model ZigBee sítě Star Link Mesh Link ZigBee End Device (RFD or FFD) ZigBee Coordinator (FFD) – one per Network ZigBee Router (RFD or FFD)

  16. ZigBee síťová vrstva • Směrování využívá algoritmus AODV (Ad-Hoc On Demand Distance Vector) definovaný v RFC3561 • Cesta se hledá při vzniku požadavku • vysílají se specielní rámce (discovery pakety) pro nalezení cesty k cíli • uzel, který již zná cestu k cíli, posílá odezvu • Není výpočetně náročný • Při větším počtu záznamů ve směrovací tabulce paměťově náročný

  17. Porovnání bezdrátových technologií
