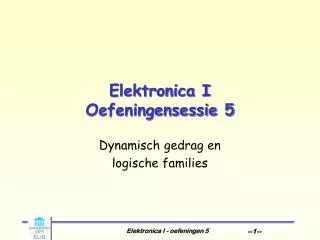

  1. Elektronica IOefeningensessie 5 Dynamisch gedrag en logische families Elektronica I - oefeningen 5

  2. Opgave voor thuis: oefening 5.9 5V Rd = 5K V1 Vin V2 Rs = 1K ID (mA) pentode VGS VDS (V) Fasesplitser met FET • Werkingsgebieden als functie van Vin? Voor grotere Vin: eerst pentodegebied Elektronica I - oefeningen 5

  3. Opgave voor thuis: oefening 5.9 5V Rd = 5K V1 Vin V2 Rs = 1K ID (mA) VGS VDS (V) Fasesplitser met FET Op grens triode/pentode Elektronica I - oefeningen 5

  4. Opgave voor thuis: oefening 5.9 5V Rd = 5K V1 Vin V2 Rs = 1K ID (mA) VGS VDS (V) Fasesplitser met FET b. In pentodegebied Elektronica I - oefeningen 5

  5. Opgave voor thuis: oefening 5.9 5V Rd = 5K V1 Vin V2 Rs = 1K Fasesplitser met FET c. Vin = 5V Elektronica I - oefeningen 5

  6. Dynamisch gedrag: oefening 6.1 Vout I(t) V t 1ms • Spanningsverloop qualitatief? • Maximale waarde spanning over diode? • Tijdstip waarop spanning terug gedaald tot 1V? • Differentiaalvergelijking voor verloop diodespanning + integreer en vergelijk • Spanningsverloop qualitatief? • Maximale waarde spanning over diode? • Tijdstip waarop spanning terug gedaald tot 1V? • Differentiaalvergelijking voor verloop diodespanning + integreer en vergelijk Elektronica I - oefeningen 5

  7. Dynamisch gedrag: oefening 6.1 Vout I(t) V t 1ms Door wegvallen stroompuls: sperlaagcapaciteit zal ontladen (over de eigen sperstroom I0 van de diode). V daalt veel trager (I0 veel kleiner) • Spanningsverloop qualitatief? • Maximale waarde spanning over diode? • Tijdstip waarop spanning terug gedaald tot 1V? • Differentiaalvergelijking voor verloop diodespanning + integreer en vergelijk Elektronica I - oefeningen 5

  8. Dynamisch gedrag: oefening 6.1 Vout I(t) V t 1ms • Spanningsverloop qualitatief? • Maximale waarde spanning over diode? • Tijdstip waarop spanning terug gedaald tot 1V? • Differentiaalvergelijking voor verloop diodespanning + integreer en vergelijk 42,26V Elektronica I - oefeningen 5

  9. Dynamisch gedrag: oefening 6.1 Vout I(t) V t 1ms De stroom is nu de sperstroom I0 • Spanningsverloop qualitatief? • Maximale waarde spanning over diode? • Tijdstip waarop spanning terug gedaald tot 1V? • Differentiaalvergelijking voor verloop diodespanning + integreer en vergelijk 42,26V Elektronica I - oefeningen 5

  10. Dynamisch gedrag: oefening 6.4 VCC Iout Vin Vout Aanrijkingslast, slankheidsverhouding a (a > 1 als last slanker dan schakelelement) voor last Last Schakel • Uitgangskarakteristiek bij Vin=0 en Vin=VCC? • Uitgangsimpedantie bij Vin=VCC en Iuit=0mA? • Stijgende overgang invertor als uitwendig belast met condensator C en Vin abrupt van VCC op 0 gebracht wordt? Elektronica I - oefeningen 5

  11. Logische families: Oefening 7.2 5V Vuit RH 5kW VOH C A B RL VOL VIL VIH Vin Ruismarges Elektronica I - oefeningen 5
