GPRS(general Packet Radio System) 설명

GPRS(general Packet Radio System) 설명. 1. 개요. ㅇ GSM 의 bearer 서비스로 패킷 데이터 서비스( Packet Data Service) 를 제공한다. ㅇ End-to-end mode 로 작동. 2. GPRS 상위 구성. ㅇ MS : Mobile Station ㅇ GPRS network ㅇ GGSN : 외부 억세스 라우터 ㅇ PDN : 패킷 데이터 네트워크 - 전형적인 dial-up 연결

amos-mcleod
Download Presentation

GPRS(general Packet Radio System) 설명

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

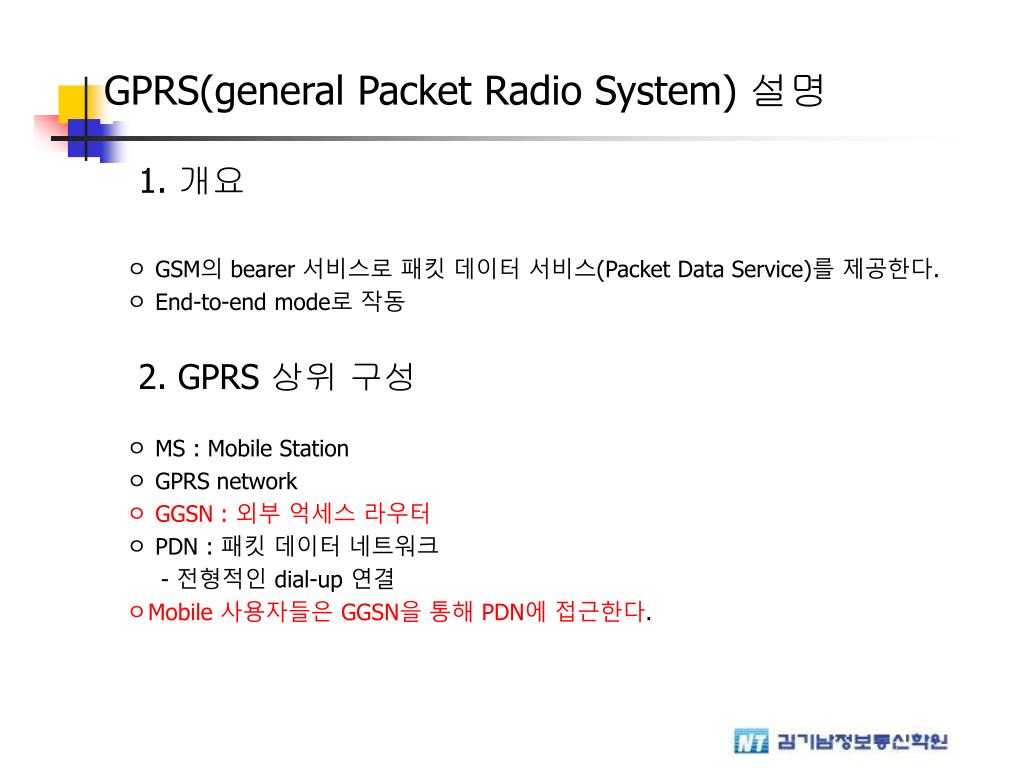

  1. GPRS(general Packet Radio System) 설명 1. 개요 ㅇ GSM의 bearer 서비스로 패킷 데이터 서비스(Packet Data Service)를 제공한다. ㅇ End-to-end mode로 작동 2. GPRS 상위 구성 ㅇ MS : Mobile Station ㅇ GPRS network ㅇ GGSN : 외부 억세스 라우터 ㅇ PDN : 패킷 데이터 네트워크 - 전형적인 dial-up 연결 ㅇMobile 사용자들은 GGSN을 통해 PDN에 접근한다.

  2. 그림 1. High-level Conceptual view of a GPRS network. 3. GPRS network 구성

  3. 그림 2. The GPRS bearer service. 4. GPRS Bearer Service

  4. 4. GPRS Bearer Service ㅇ GPRS bearer : 망 상태와 파라미터들에 따라 동적으로 설정된다. ㅇ MS - IP 패킷을 GGSN으로 보내거나 IP 패킷을 GGSN으로부터 받는다. ㅇ BTS(Base Transceiver Station)+PCU(Packet Control Unit) - BTS : GPRS 물리 채널에서 패킷 데이터의 송수신을 담당한다. - PCU : 전파 자원 관리와 다양한 MS의 요구에 따라 uplink와 downlink 자원 을 할당한다. ㅇ SGSN(Serving GPRS Support Node) - 이동성 관리 - 세션 관리 - Downlink의 패킷 스케쥴링 - 패킷 라우팅과 터널링 ㅇ GGSN(Gateway GPRS Serving Node) - 주 기능은 라우팅이고, 선택적으로 스크리닝함 - 외부 PDN들과 원격 엑세스 라우터로서의 기능
