REPRISE du TP 11P démodulation d’amplitude

REPRISE du TP 11P démodulation d’amplitude. = lecture. u m (t). TENSION DEMODULÉE = Signal basse fréquence (relatif au son). TENSION MODULÉE = Signal haute fréquence contenant le signal basse fréquence (relatif au son). Objectif: Créer une tension modulée en amplitude, puis la démoduler.

amma
Download Presentation

REPRISE du TP 11P démodulation d’amplitude

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

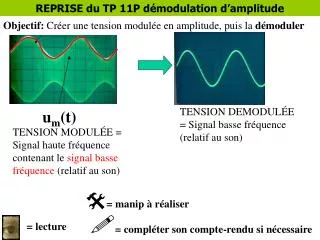

  1. REPRISE du TP 11P démodulation d’amplitude = lecture um(t) TENSION DEMODULÉE = Signal basse fréquence (relatif au son) TENSION MODULÉE = Signal haute fréquence contenant le signal basse fréquence (relatif au son) Objectif: Créer une tension modulée en amplitude, puis la démoduler = manip à réaliser =compléter son compte-rendu si nécessaire

  2. Démodulation I. 2) étude théorique du détecteur de crêtes (en principe vu par tout le monde), mais lire les diapos pour s’assurer de la compréhension. um i t A t = 0, on ferme l'interrupteur. On applique alors la tension modulée um aux bornes du détecteur. La tension um augmente.Q4:Le condensateur se charge rapidement car t = 0 ( t = R.C, or pas de R dans le circuit. Q5: Marquer avec une flèche le sens du courant de charge. A t = 0 , le condensateur est déchargé. Q3: Alors uC = 0 V

  3. A la date t1 , um atteint une valeur maximale. Q6: Que dire de l'état du condensateur ? Exprimer uC en fonction de um et uD. um t A partir de la date t2, la tension um diminue et tend vers zéro. Q7: Que devrait normalement faire le condensateur ? Le condensateur est chargé. um = uC + uD soit uC = um - uD Le condensateur devrait se décharger. Mais…diapo suivante ! !

  4. I. Le détecteur de crêtes: uC um Q8: Observe-t-on la décharge du condensateur, comme on pouvait le prévoir (Q7)? 0 3) Câblage du détecteur de crêtes: Si vous n’avez pas réalisé cette expérience, ce n’est pas grave. Voici l’acquisition obtenue Orphy

  5. Q9: Quel dipôle du montage empêche la décharge? Justifier brièvement. uC um 0

  6. L'objectif du montage de démodulation est d'obtenir une tension qui suive les variations d'amplitude de la tension modulée um. On rappelle que l'amplitude du signal modulé varie de la même manière que le signal modulant qui nous intéresse. uC um 0 Q10: Avec ce simple détecteur de crêtes, l'objectif est-il atteint? Quel est le défaut de ce montage?

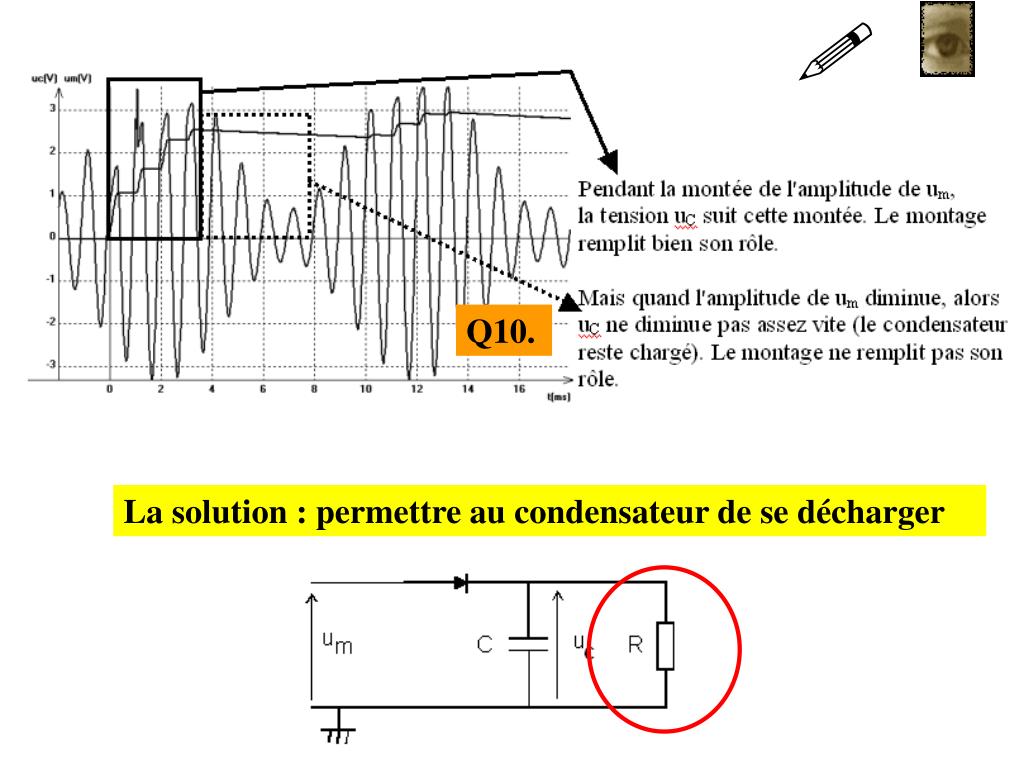

  7. Q10. La solution : permettre au condensateur de se décharger

  8. Revenir à la version papier du TP :2) Influence de la constante de temps: Après avoir réfléchi, vérifiez vos réponses Q11 à Q14 à l’aide des diapositives suivantes.

  9. Réfléchir, il s’agit de vérifier, pas de recopier bêtement le diaporama Vérification, cliquez ici

  10. 2) Influence de la constante de temps:  uC() = 37% de E  Q12: Rappeler l'expression de la constante de temps de ce dipôle RC et son influence sur la durée de la décharge. 5 Q11: Rappeler l'allure de la variation de la tension aux bornes d'un condensateur, initialement chargé, se déchargeant à travers une résistance.

  11. Q13: Sur le schéma a ci-dessous, représenter qualitativement la tension uC dans le cas où la constante de temps du dipôle RC est de l'ordre de grandeur de la période du signal modulant us. TS = t charge, mais pas le temps de se décharger décharge, mais trop lente pour bien suivre l’enveloppe du signal modulé 

  12. Q14: Sur le schéma b ci-dessous, représenter qualitativement la tension uC dans le cas où la constante de temps du dipôle RCest de l'ordre de grandeur de la période de la porteuse uP. TP = t Le condensateur se décharge trop rapidement, la tension uC ne suit pas correctement l’enveloppe du signal modulé. 

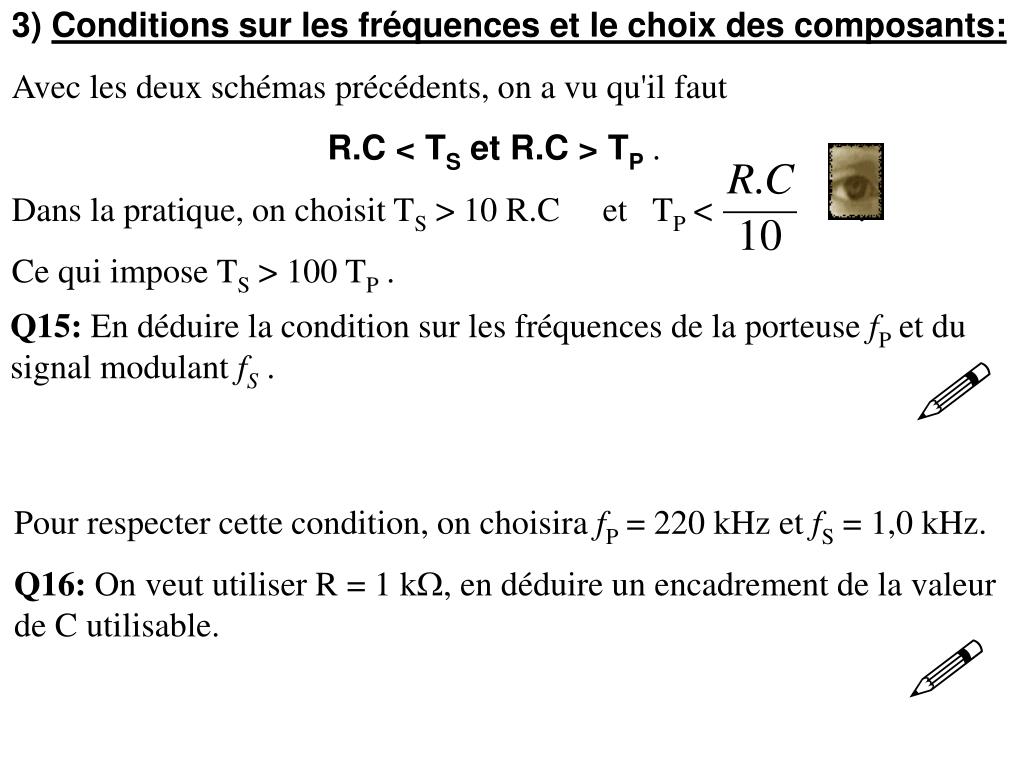

  13. 3) Conditions sur les fréquences et le choix des composants: Avec les deux schémas précédents, on a vu qu'il faut R.C < TS et R.C > TP . Dans la pratique, on choisit TS > 10 R.C et TP < . Ce qui impose TS > 100 TP . Q15: En déduire la condition sur les fréquences de la porteuse fP et du signal modulant fS .  Pour respecter cette condition, on choisira fP = 220 kHz et fS = 1,0 kHz. Q16: On veut utiliser R = 1 k, en déduire un encadrement de la valeur de C utilisable. 

  14. 4) Réalisation pratique:  Réalisation d'un signal modulé: ·Création du signal modulant uS(t): avec un GBF. Relier le GBF à la voie 1 de l'oscilloscope (DC), afin de faire les réglages suivants:tension sinusoïdale de fréquence fS = 1,0 kHZ , d'amplitude USmax = 1 V.Puis introduire une tension de décalage U0 = 3 V. ·Création de la porteuse uP(t) :avec le 2nd GBFRelier le second GBF à la voie 1 de l'oscilloscope, effectuer les réglages suivants:tension sinusoïdale de fréquence fP = 220 kHz, d'amplitude UPmax=2,5 V.Déconnecter les branchements liés à l'oscilloscope.

  15. Placer le module multiplieur GOE2 sur la platine de câblage.  Alimenter le multiplieur avec l'alimentation symétrique(–15V;0V;+15V). +15 V 0 V - 15V Introduire le signal modulant dans le multiplieur Introduire la porteuse dans le multiplieur Visualiser le signal modulé um(t) sur la voie 1 de l'oscilloscope.

  16. Réaliser le détecteur d’enveloppe le "petit bout noir" de la diode doit être du coté du condensateur. tension modulée 1k réponse Q16 : 0,045 µF < C < 0,1 µF A l'aide de l'oscilloscope, visualiser um(t) et uC(t). Q17: La tension uC suit-elle les variations d'amplitude du signal modulé ? (= suit-elle son enveloppe ?) Q18: Qu'est ce qui différencie encore légèrement la tension uC du signal modulant uS ? Revenir à la version papier III. Élimination de la composante continue
