TP 11P démodulation d’amplitude

um(t)

TENSION DEMODULÉE = Signal basse fréquence (relatif au son)

TENSION MODULÉE = Signal haute fréquence contenant le signal basse fréquence (relatif au son)

Objectif: Créer une tension modulée en amplitude, puis la démoduler

slide2

TP 11P démodulation d’amplitude

I. Le détecteur de crêtes:

1)Réalisation d'un signal modulé:

·Création du signal modulant uS(t):

On a déjà vu que ce signal correspond au signal électrique créé par un microphone. Pour simplifier, on va créer un signal modulant sinusoïdal avec un GBF.

Cliquer l’image du GBF disponible sur votre paillasse

slide3

·Création du signal modulant uS(t):

Relier le GBF à la voie 1 de l'oscilloscope (DC), afin de faire les réglages suivants

tension alternative sinusoïdale

choix de la gamme de fréquence

Vers voie 1 oscilloscope

réglage de la valeur de la tension

réglage de la valeur de la fréquence

fS =100 Hz

amplitude USmax = 6 V

En tirant le bouton (PULL)introduire une tension de décalage U0 = 2 V.

CLIQUEZ ICI POUR LA SUITE

slide4

·Création du signal modulant uS(t):

Relier le GBF à la voie 1 de l'oscilloscope (DC), afin de faire les réglages suivants

fS = 100 Hz

tension alternative sinusoïdale

Puis introduire une tension de décalage U0 = 2 V.

réglage de la valeur de la tension

AmplitudeUSmax = 6 V

Vers voie 1 oscilloscope

slide5

Déconnecter le 1er GBF de l’oscilloscope, ne plus modifier les réglages de ce GBF (signal modulant)

·Création de la porteuse uP(t) :Relier le second GBF à la voie 1 de l'oscilloscope, effectuer les réglages suivants:tension sinusoïdale de fréquence fP = 1,0 kHz, d'amplitude UPmax=2 V.

Cliquer l’image du 2nd GBF disponible sur votre paillasse

slide6

·Création de la porteuse uP(t) :Relier le second GBF à la voie 1 de l'oscilloscope, effectuer les réglages suivants: tension sinusoïdale de fréquence fP = 1,0 kHz, d'amplitude UPmax=2 V.Déconnecter les branchements liés à l'oscilloscope.

tension alternative sinusoïdale

choix de la gamme de fréquence

Vers voie 1 oscilloscope

réglage de la valeur de la tension

réglage de la valeur de la fréquence

fP =1,0 kHz

amplitude Upmax = 2 V

Déconnectez le GBF de l’oscilloscope, puis CLIQUEZ ICI POUR LA SUITE

slide7

·Création de la porteuse uP(t) :Relier le second GBF à la voie 1 de l'oscilloscope, effectuer les réglages suivants:tension sinusoïdale de fréquence fP = 1,0 kHz, d'amplitude UPmax=2 V.

fP = 1,0 kHz

tension alternative sinusoïdale

réglage de la valeur de la tension

AmplitudeUpmax = 2 V

Vers voie 1 oscilloscope

Puis, déconnecter le GBF de l’oscilloscope

slide8

Création du signal modulé um(t):

Placer le module multiplieur GOE2 sur la platine de câblage.

Alimenter le multiplieur avec l'alimentation symétrique(–15V;0V;+15V).

SYNCHRO SUR VOIE 1

+15 V

0 V

Visualiser le signal modulé um(t) sur la voie 2 de l'oscilloscope.

Introduire la porteuse (2nd GBF) dans le multiplieur

- 15V

Introduire le signal modulant (1er GBF) dans le multiplieur

Visualiser le signal modulant uS(t) sur la voie 1 de l'oscilloscope.

slide9

Acquisition avec l'interface ORPHY:

  • Connecter la masse du circuit à la masse de GTI (0 V).
  • Envoyer le signal modulé um(t) vers l'entrée EA0. Cliquer ensuite dans la partie inférieure droite, afin de choisir cette entrée puis préciser +/– 10 V et indiquer qu'il s'agit de um.
slide10

Acquisition avec l'interface ORPHY:

  • Envoyer le signal modulant uS(t) vers l'entrée EA1.Clic partie inférieure droite, choisir cette entrée puis préciser +/– 10 V et indiquer qu'il s'agit de us.
  • Choisir Mode: Temporel et Synchronisation : Clavier.
  • Durée: 20 ms Nombre de points: 1000
  • Appuyer sur la barre d'espace pour enregistrer les signaux.
  • Transmettre les données dans regressi.

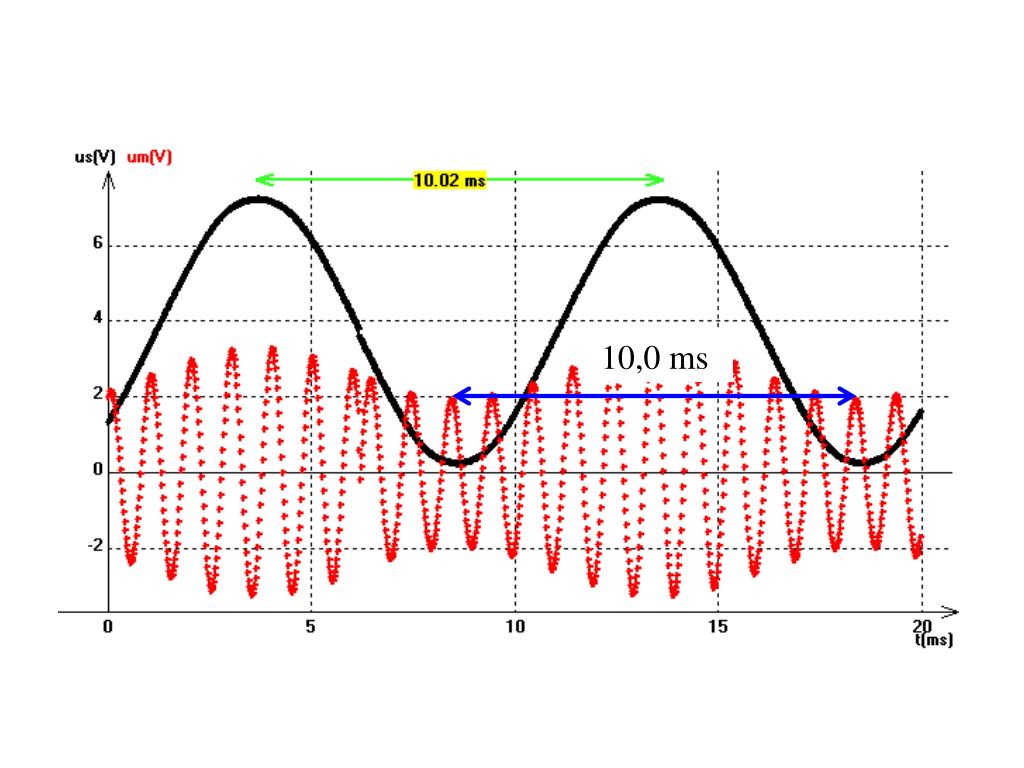

Un bug avec GTI ? Cliquer ici pour répondre aux Q1 & Q2.

slide12

REVENIR À LA VERSION PAPIER DU TP2) Étude théorique du détecteur de crêtes:

Si pour le 3) Câblage du détecteur de crêtes, vous rencontrez un bug, cliquez ici.

slide13

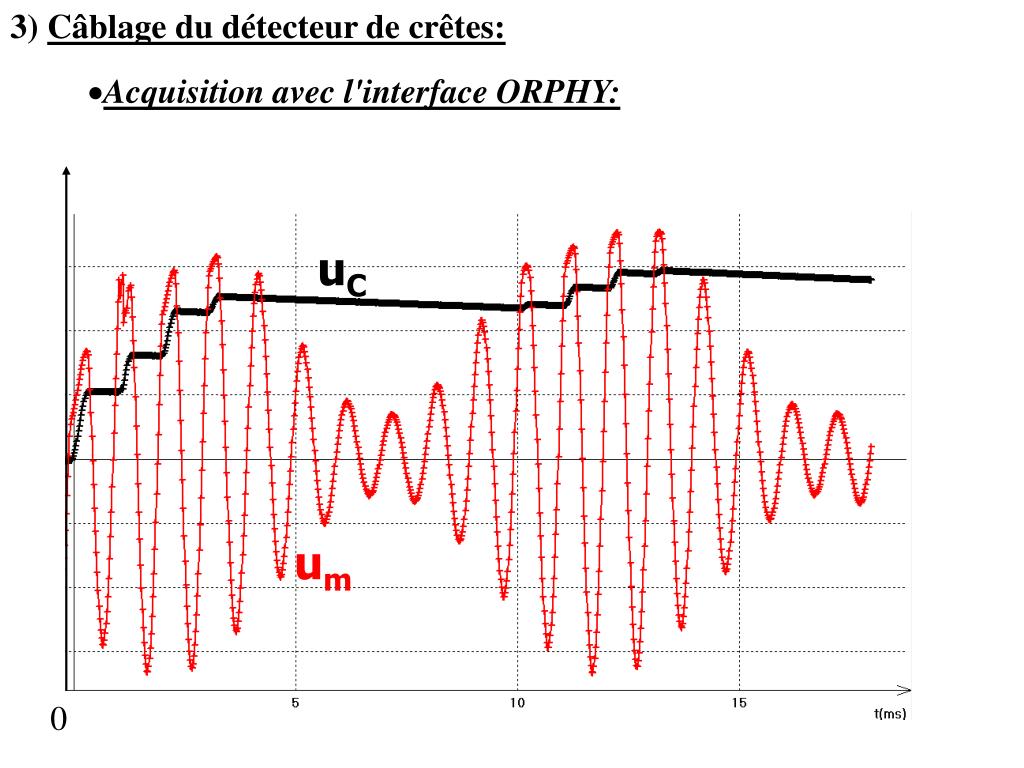

3) Câblage du détecteur de crêtes:

uC

um

0

  • Acquisition avec l'interface ORPHY:
