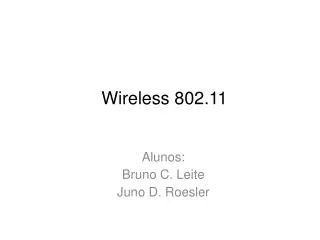

  1. Wireless 802.11 Alunos: Bruno C. Leite Juno D. Roesler

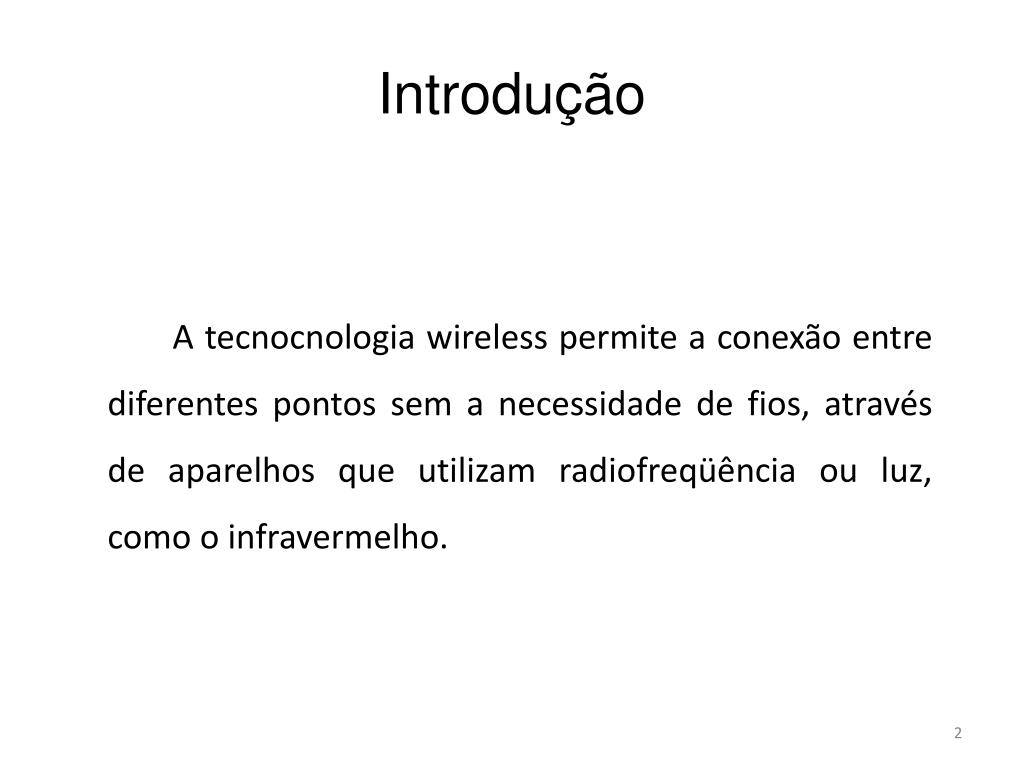

  2. A tecnocnologia wireless permite a conexão entre diferentes pontos sem a necessidade de fios, através de aparelhos que utilizam radiofreqüência ou luz, como o infravermelho. Introdução

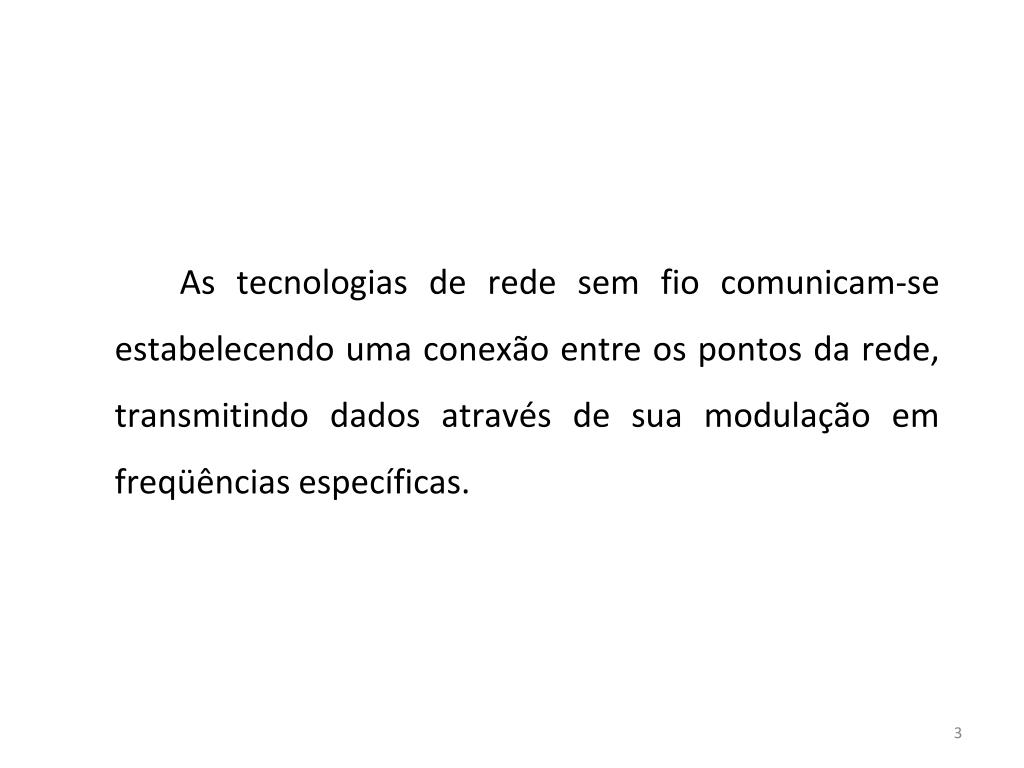

  3. As tecnologias de rede sem fio comunicam-se estabelecendo uma conexão entre os pontos da rede, transmitindo dados através de sua modulação em freqüências específicas.

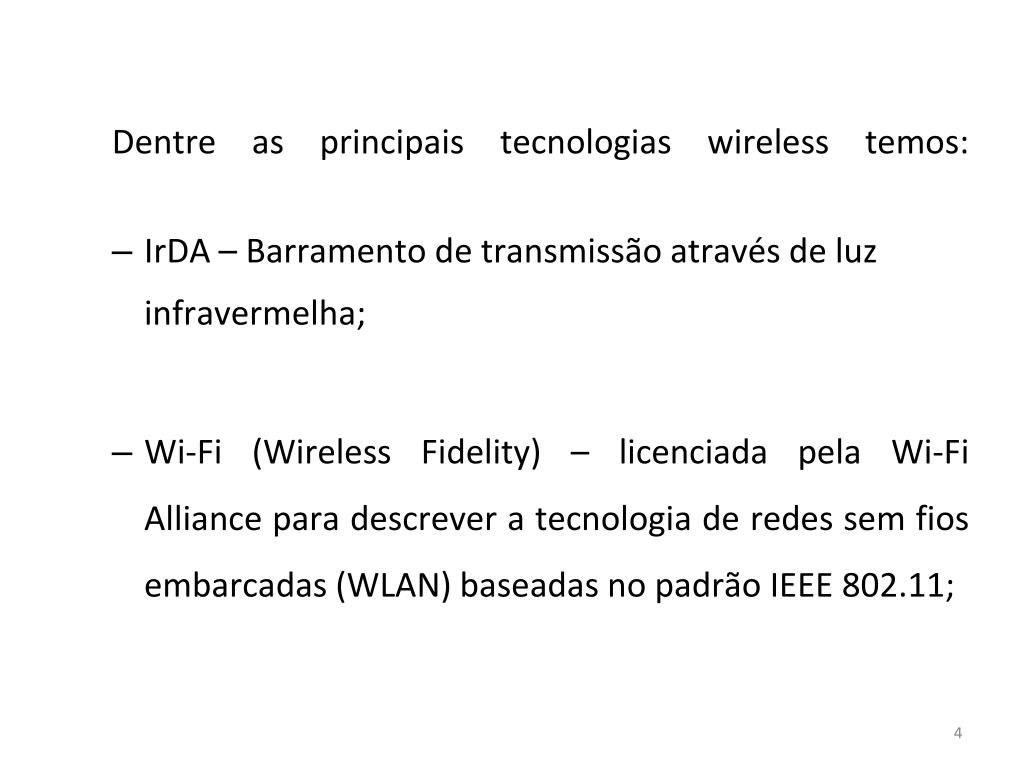

  4. Dentre as principais tecnologias wireless temos: IrDA – Barramento de transmissão através de luz infravermelha; Wi-Fi (Wireless Fidelity) – licenciada pela Wi-Fi Alliance para descrever a tecnologia de redes sem fios embarcadas (WLAN) baseadas no padrão IEEE 802.11;

  5. Bluetooth – Conexão e transmissão de dados de baixo custo via freqüência de rádio de curto alcance, não licenciada e segura.

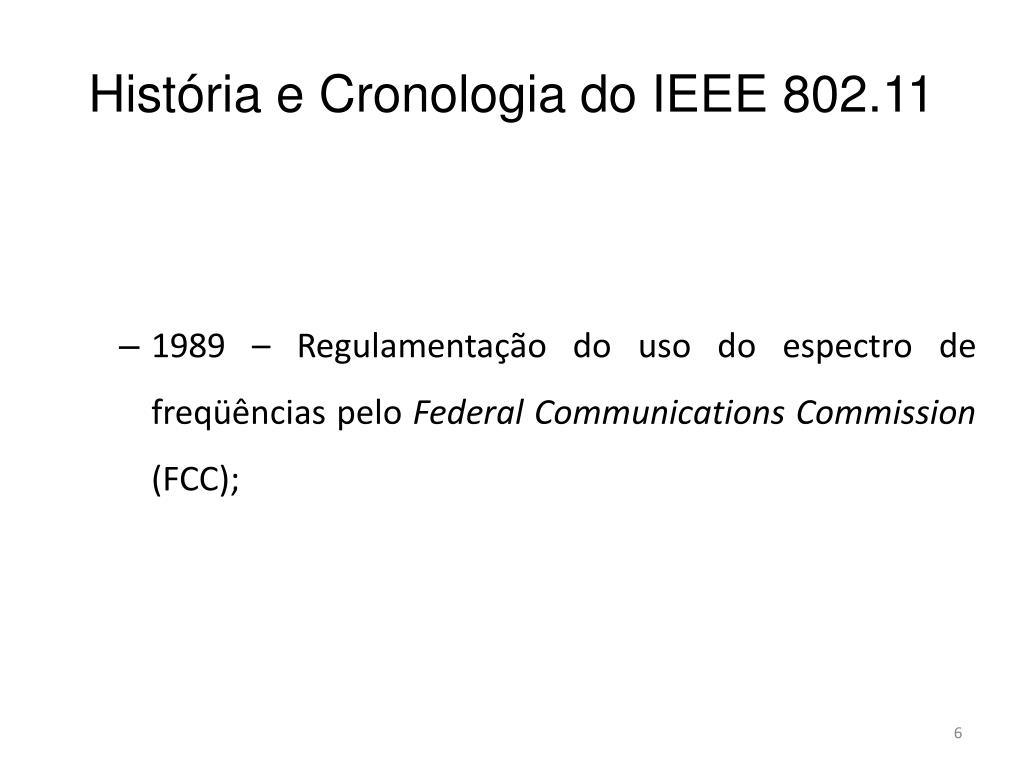

  6. 1989 – Regulamentação do uso do espectro de freqüências pelo Federal Communications Commission (FCC); História e Cronologia do IEEE 802.11

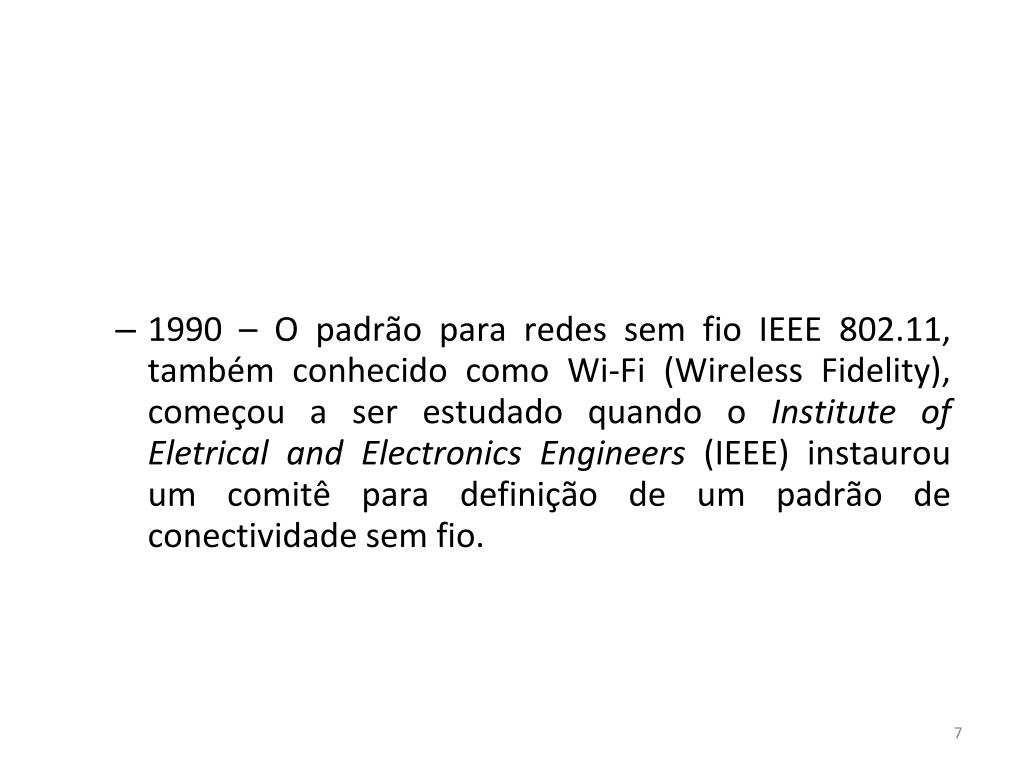

  7. 1990 – O padrão para redes sem fio IEEE 802.11, também conhecido como Wi-Fi (Wireless Fidelity), começou a ser estudado quando o Institute of Eletrical and Electronics Engineers (IEEE) instaurou um comitê para definição de um padrão de conectividade sem fio.

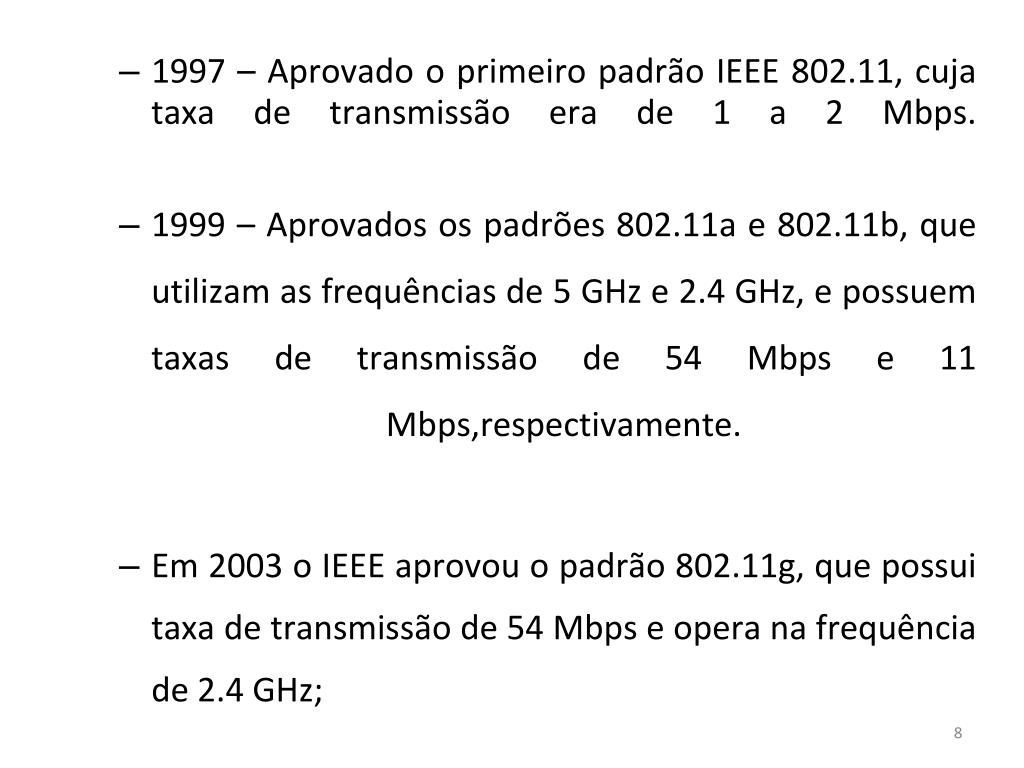

  8. 1997 – Aprovado o primeiro padrão IEEE 802.11, cuja taxa de transmissão era de 1 a 2 Mbps. 1999 – Aprovados os padrões 802.11a e 802.11b, que utilizam as frequências de 5 GHz e 2.4 GHz, e possuem taxas de transmissão de 54 Mbps e 11 Mbps,respectivamente. Em 2003 o IEEE aprovou o padrão 802.11g, que possui taxa de transmissão de 54 Mbps e opera na frequência de 2.4 GHz;

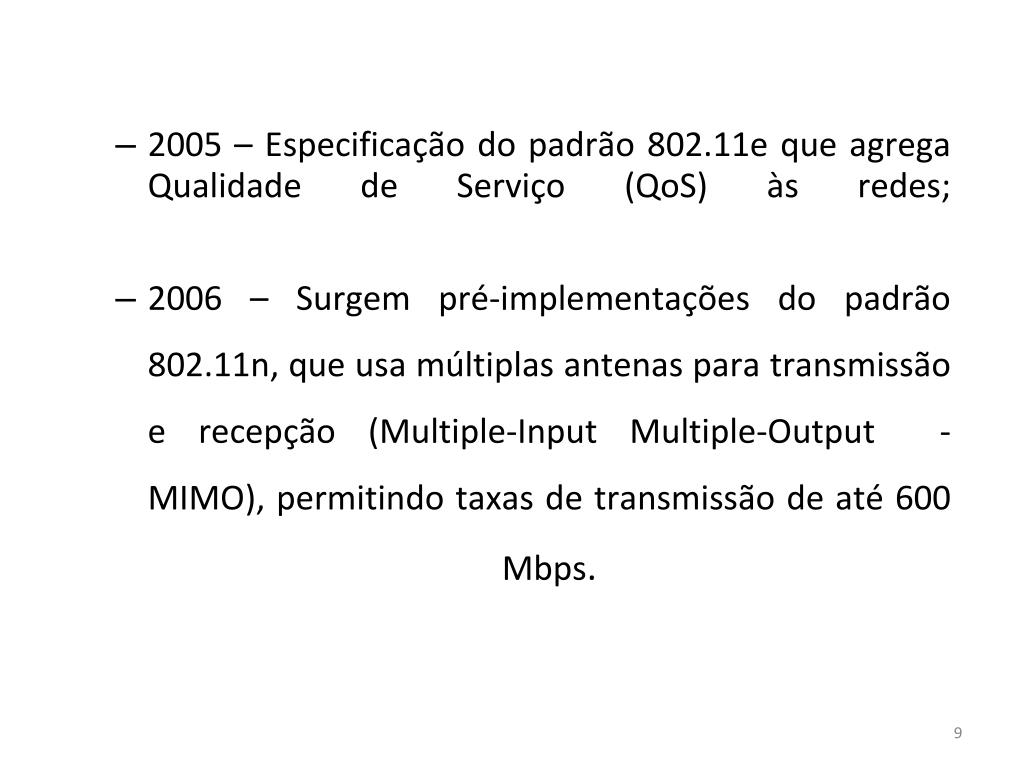

  9. 2005 – Especificação do padrão 802.11e que agrega Qualidade de Serviço (QoS) às redes; 2006 – Surgem pré-implementações do padrão 802.11n, que usa múltiplas antenas para transmissão e recepção (Multiple-Input Multiple-Output - MIMO), permitindo taxas de transmissão de até 600 Mbps.

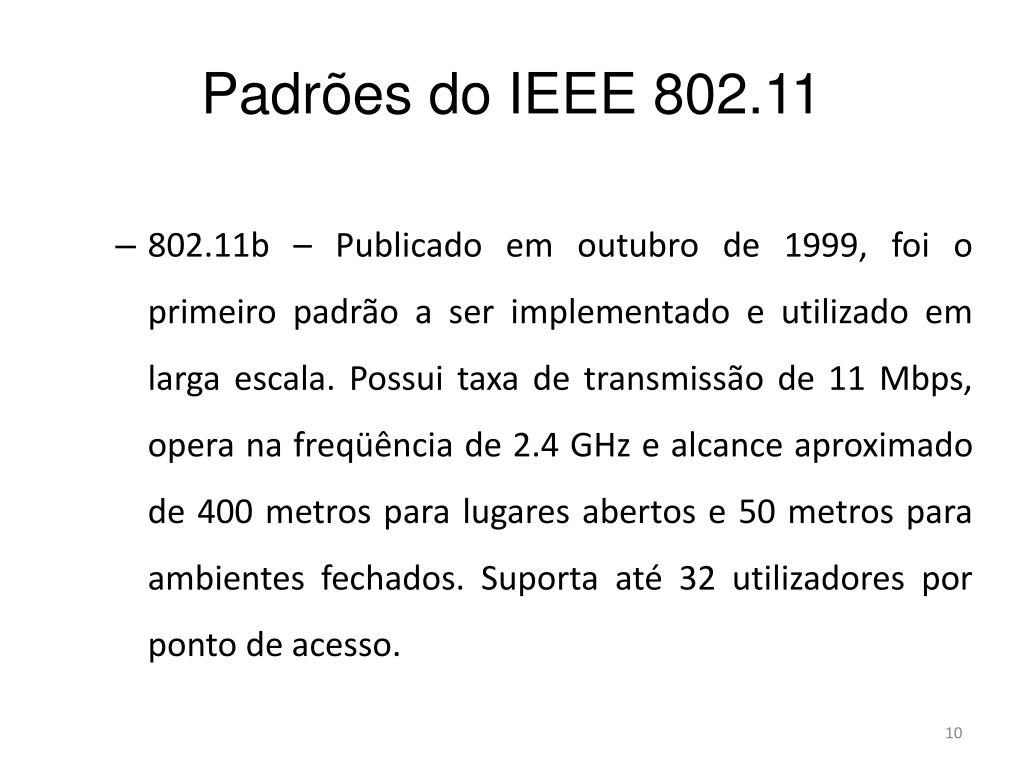

  10. 802.11b – Publicado em outubro de 1999, foi o primeiro padrão a ser implementado e utilizado em larga escala. Possui taxa de transmissão de 11 Mbps, opera na freqüência de 2.4 GHz e alcance aproximado de 400 metros para lugares abertos e 50 metros para ambientes fechados. Suporta até 32 utilizadores por ponto de acesso. Padrões do IEEE 802.11

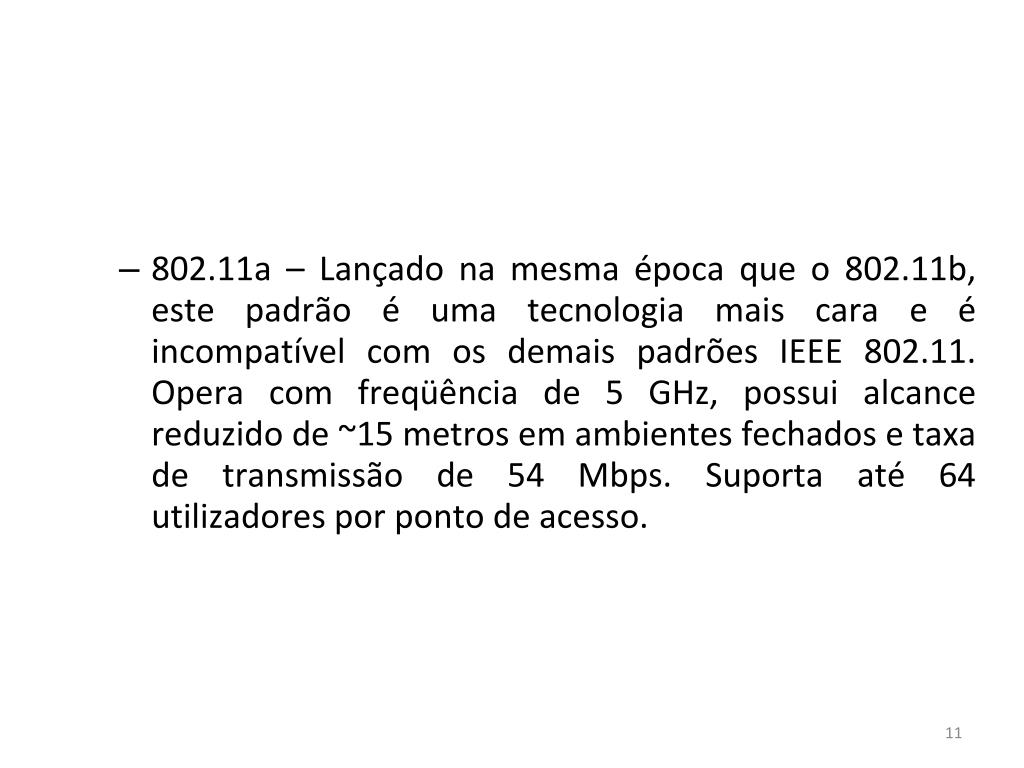

  11. 802.11a – Lançado na mesma época que o 802.11b, este padrão é uma tecnologia mais cara e é incompatível com os demais padrões IEEE 802.11. Opera com freqüência de 5 GHz, possui alcance reduzido de ~15 metros em ambientes fechados e taxa de transmissão de 54 Mbps. Suporta até 64 utilizadores por ponto de acesso.

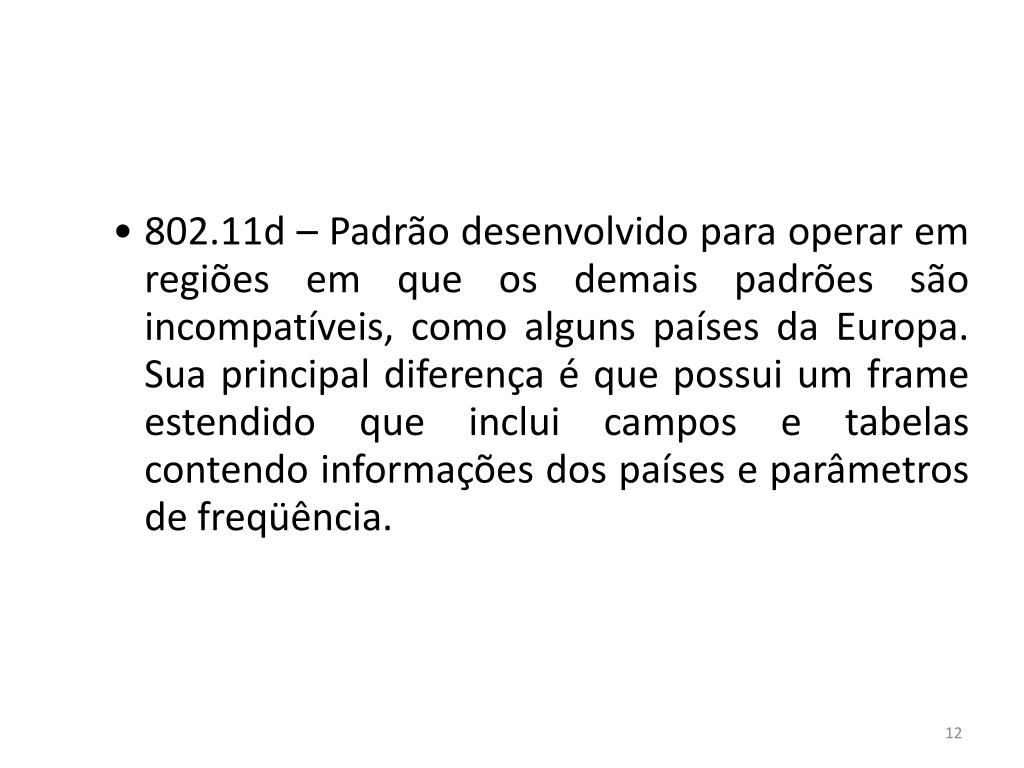

  12. 802.11d – Padrão desenvolvido para operar em regiões em que os demais padrões são incompatíveis, como alguns países da Europa. Sua principal diferença é que possui um frame estendido que inclui campos e tabelas contendo informações dos países e parâmetros de freqüência.

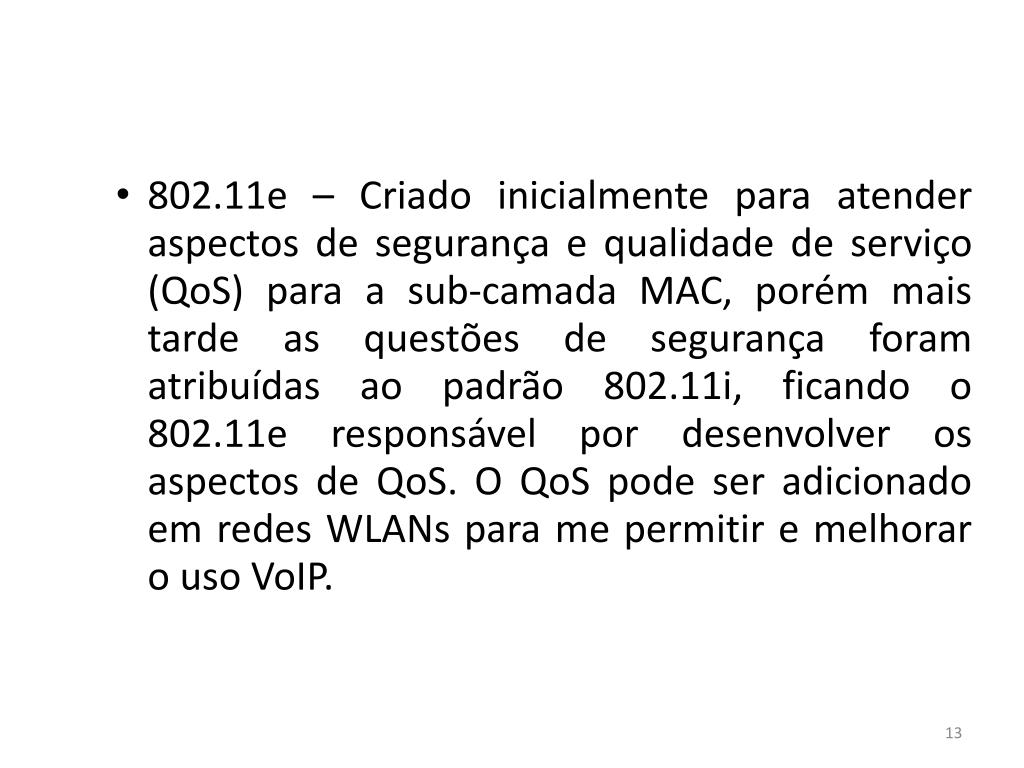

  13. 802.11e – Criado inicialmente para atender aspectos de segurança e qualidade de serviço (QoS) para a sub-camada MAC, porém mais tarde as questões de segurança foram atribuídas ao padrão 802.11i, ficando o 802.11e responsável por desenvolver os aspectos de QoS. O QoS pode ser adicionado em redes WLANs para me permitir e melhorar o uso VoIP.

  14. 802.11f – Especifica princípios e conceitos que descrevem conjuntos de funções e o protocolo IAPP (Inter-Access-Point Protocol), que garante a interoperabilidade entre Access Points.

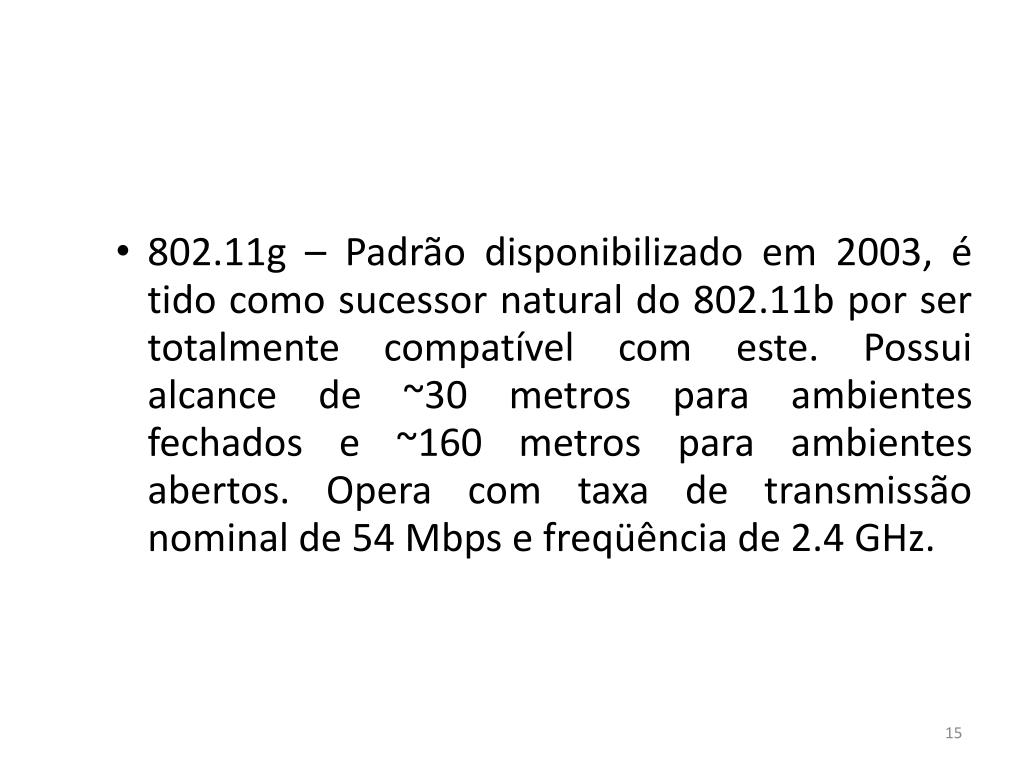

  15. 802.11g – Padrão disponibilizado em 2003, é tido como sucessor natural do 802.11b por ser totalmente compatível com este. Possui alcance de ~30 metros para ambientes fechados e ~160 metros para ambientes abertos. Opera com taxa de transmissão nominal de 54 Mbps e freqüência de 2.4 GHz.

  16. 802.11h – Versão do 802.11a regulamentada para utilização da banda de 5 GHz na Europa. Adiciona função de seleção dinâmica de freqüência (DFS – Dynamic Frequency Selection) e controle de potência de transmissão (TPC – Transmit Power Control), que permite que o rádio ajuste a potência do sinal de acordo com a distância do receptor.

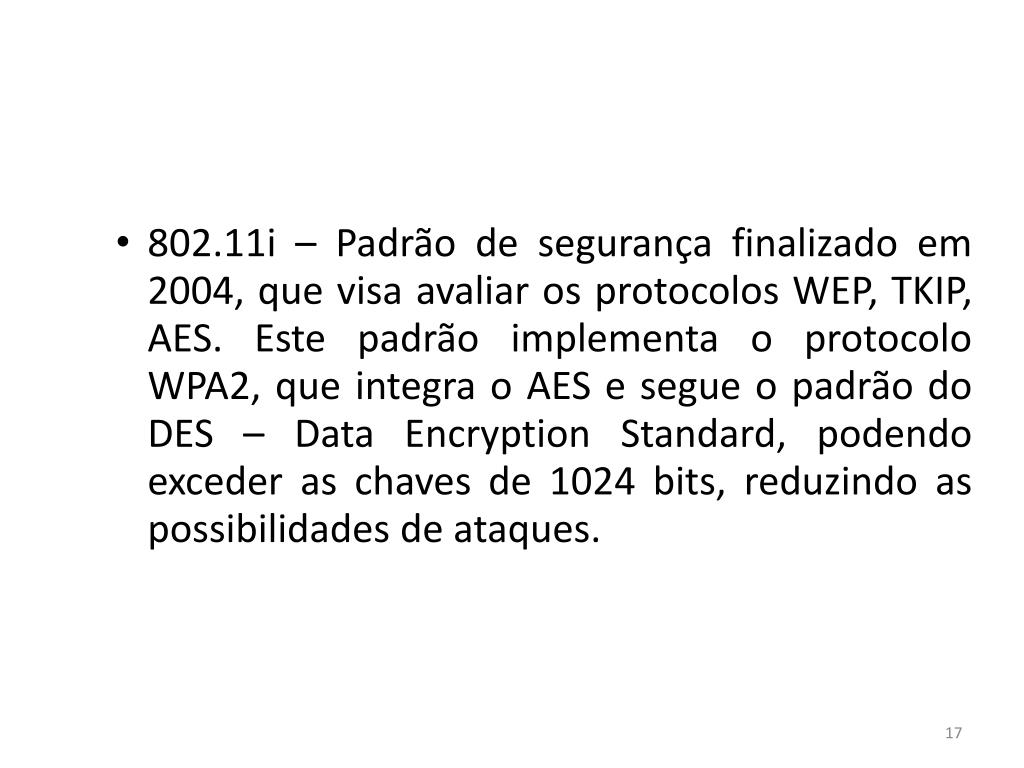

  17. 802.11i – Padrão de segurança finalizado em 2004, que visa avaliar os protocolos WEP, TKIP, AES. Este padrão implementa o protocolo WPA2, que integra o AES e segue o padrão do DES – Data Encryption Standard, podendo exceder as chaves de 1024 bits, reduzindo as possibilidades de ataques.

  18. 802.11n – Tido como o sucessor do 802.11g, implementa melhorias nos algoritmos de transmissão e faz uso do MIMO (multiple-input multiple-output), que permite a utilização de diversos fluxos de transmissão, utilizando vários conjuntos transmissores, receptores e antenas, transmitindo os dados de forma paralela. Com isso a taxa de transmissão pode variar de 300 Mbps (com 2 transmissores) a 600 Mbps (4 transmissores), e alcance de até 400 metros indoor.

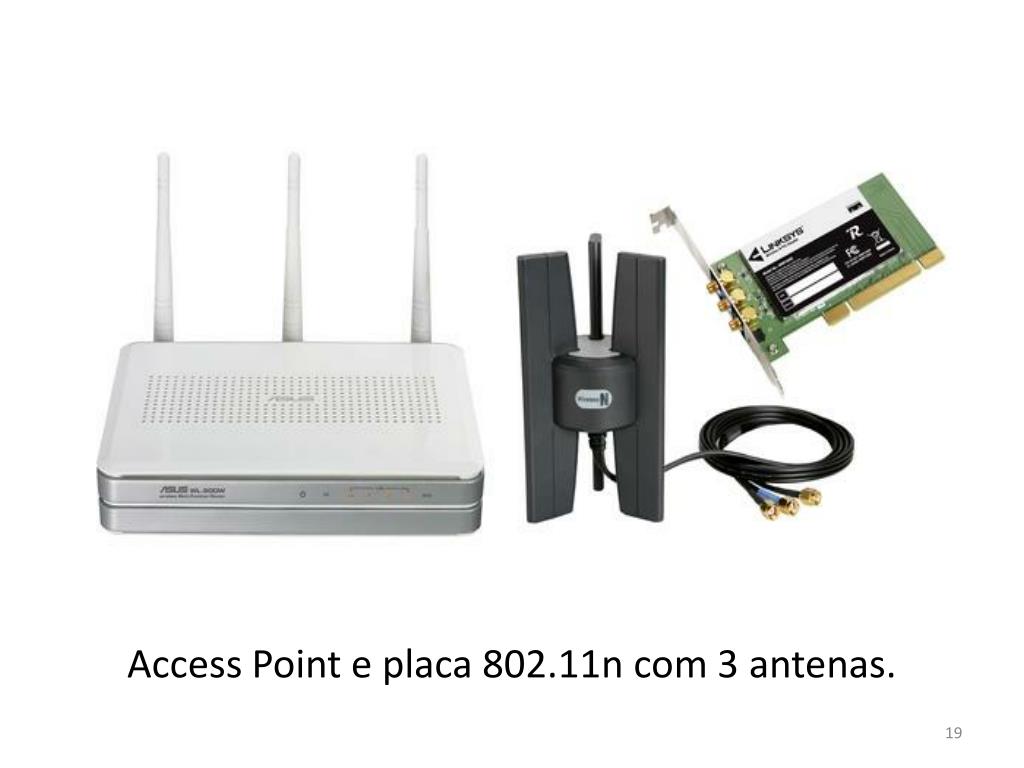

  19. Access Point e placa 802.11n com 3 antenas.

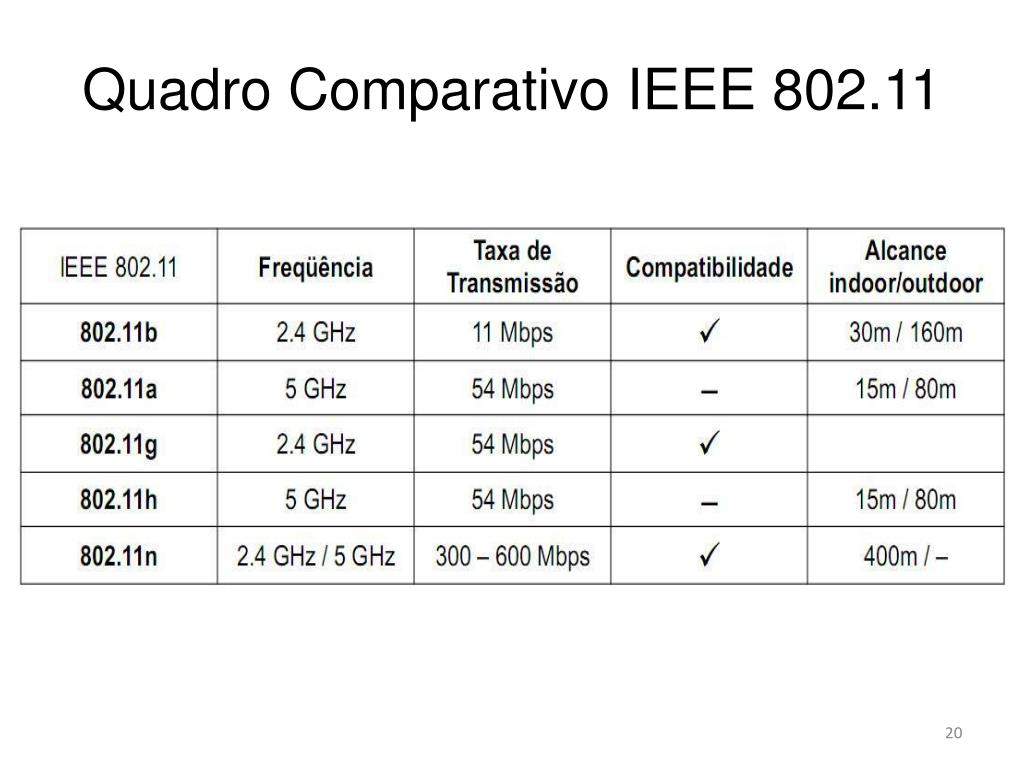

  20. Quadro Comparativo IEEE 802.11

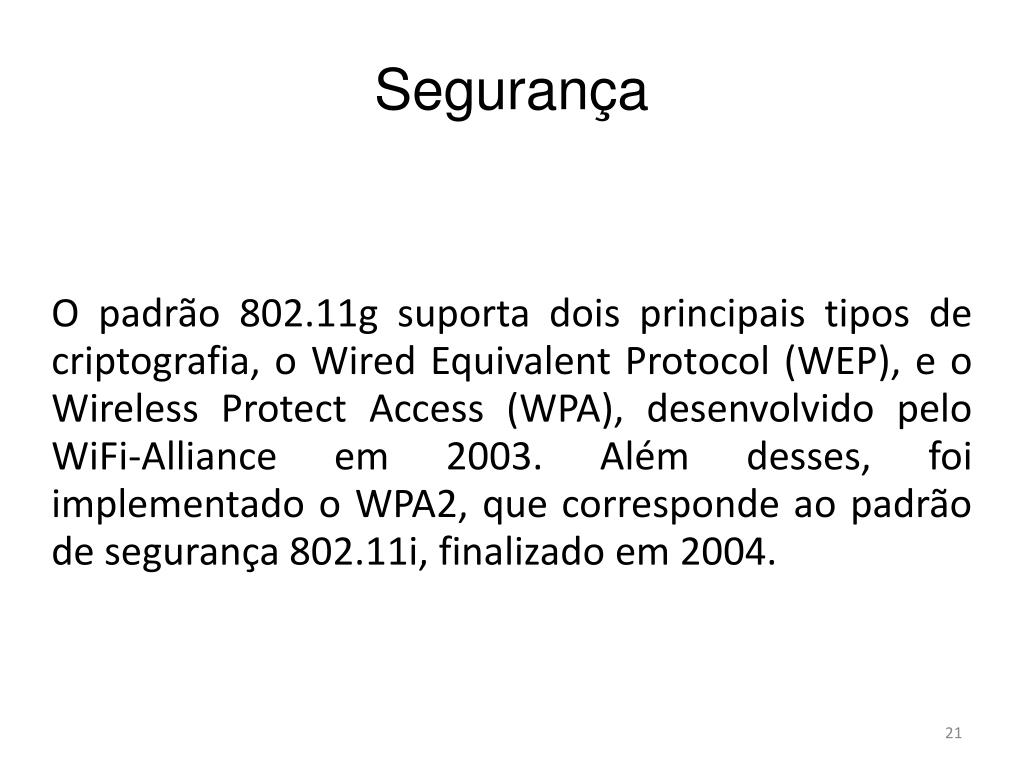

  21. O padrão 802.11g suporta dois principais tipos de criptografia, o Wired Equivalent Protocol (WEP), e o Wireless Protect Access (WPA), desenvolvido pelo WiFi-Alliance em 2003. Além desses, foi implementado o WPA2, que corresponde ao padrão de segurança 802.11i, finalizado em 2004. Segurança

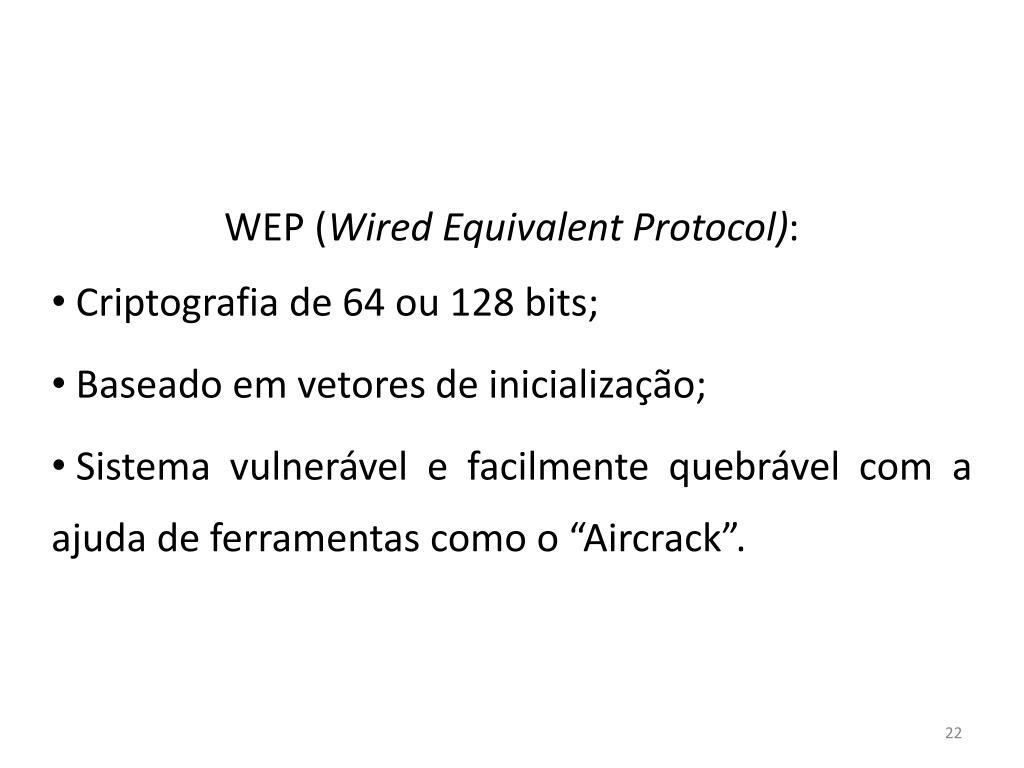

  22. WEP (Wired Equivalent Protocol): Criptografia de 64 ou 128 bits; Baseado em vetores de inicialização; Sistema vulnerável e facilmente quebrável com a ajuda de ferramentas como o “Aircrack”.

  23. WPA (Wireless Protect Access): Não utiliza vetores de inicialização ou chaves fixas; Usa o sistema TKIP (Temporal Key Integrity Protocol) onde a chave de encriptação é trocada periodicamente; Possível quebrar chaves pequenas com ataques de força bruta, porém praticamente inviolável para chaves de 20 caracteres ou mais.

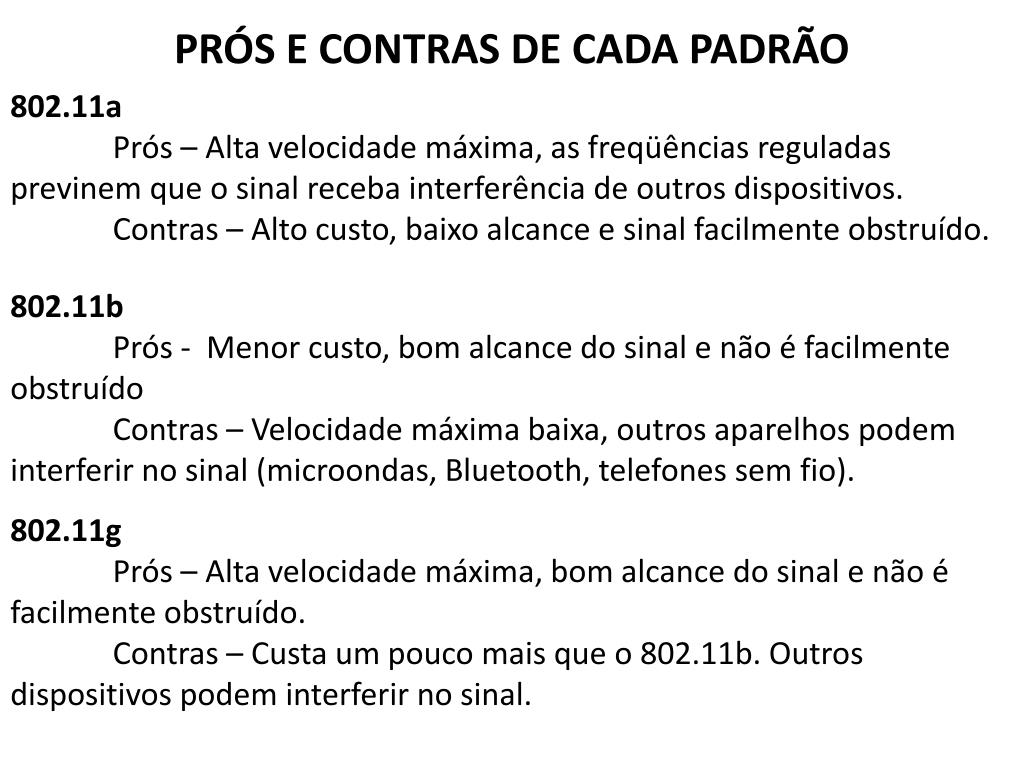

  24. PRÓS E CONTRAS DE CADA PADRÃO 802.11a Prós – Alta velocidade máxima, as freqüências reguladas previnem que o sinal receba interferência de outros dispositivos. Contras – Alto custo, baixo alcance e sinal facilmente obstruído. 802.11b Prós - Menor custo, bom alcance do sinal e não é facilmente obstruído Contras – Velocidade máxima baixa, outros aparelhos podem interferir no sinal (microondas, Bluetooth, telefones sem fio). 802.11g Prós – Alta velocidade máxima, bom alcance do sinal e não é facilmente obstruído. Contras – Custa um pouco mais que o 802.11b. Outros dispositivos podem interferir no sinal.

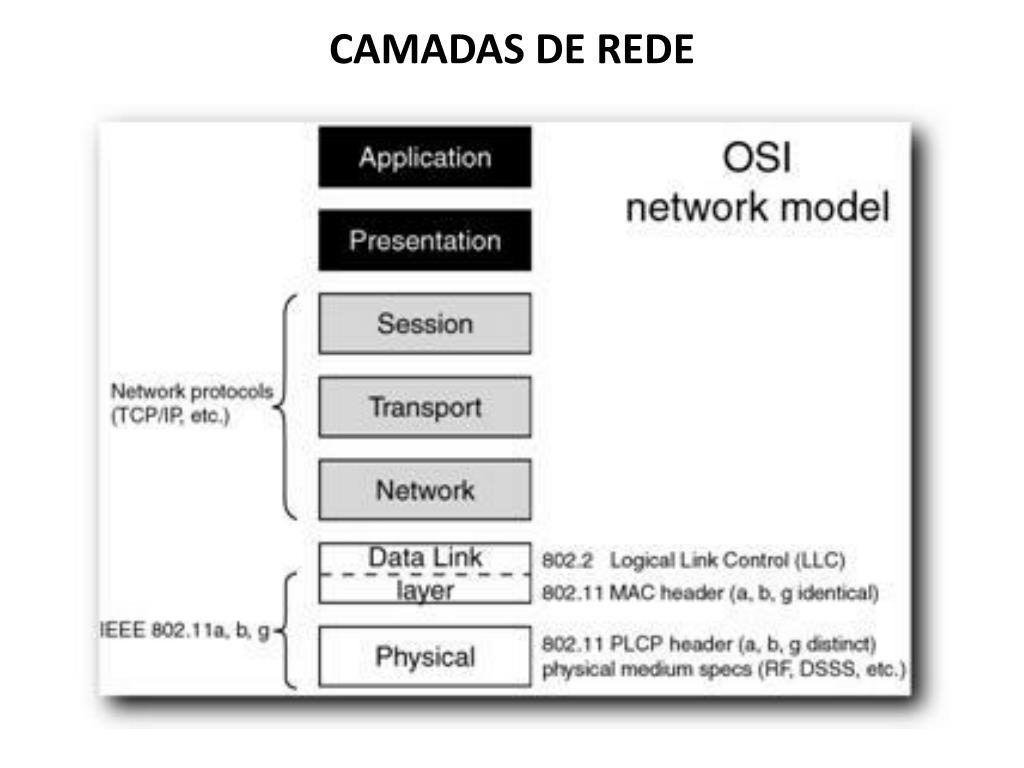

  25. CAMADAS DE REDE

  26. TÉCNICAS DE MODULAÇÃO 802.11a - OFDM 802.11b - CCK 802.11g – OFDM + CCK

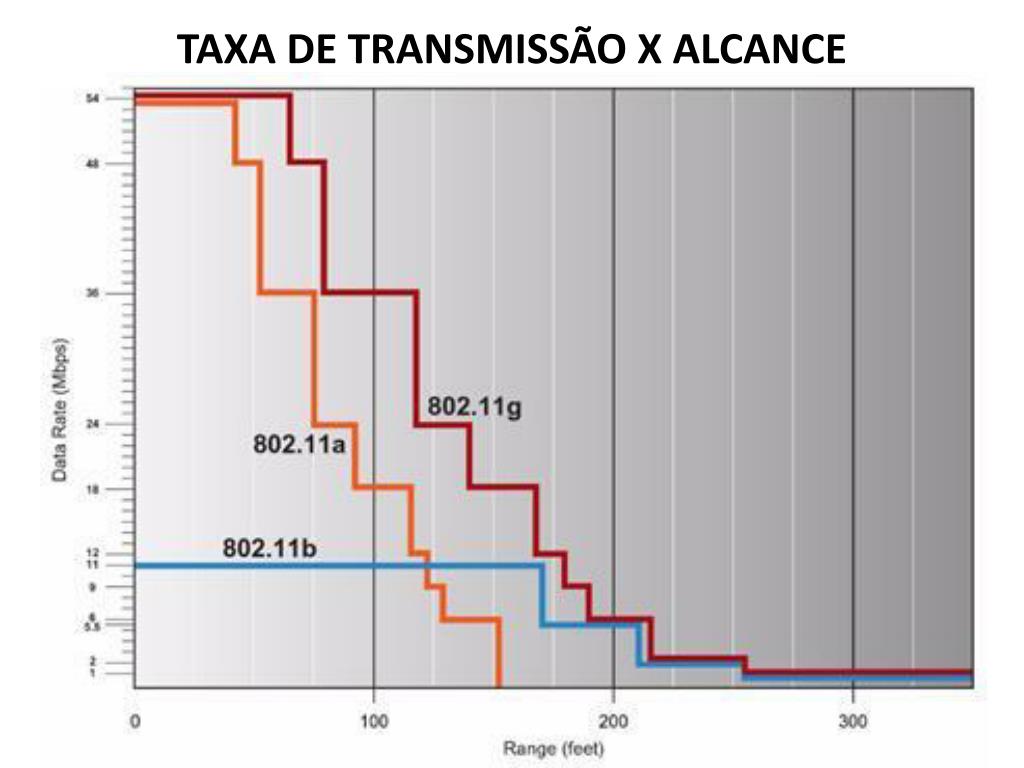

  27. TAXA DE TRANSMISSÃO X ALCANCE

  28. OFDM - OrthogonalFrequency-DivisionMultiplexing OFDM é uma técnica de modulação baseada no FDM. O OFDM divide a stream de dados em diversos subcanais ortogonais entre si, para que não haja interferência entre eles. Essa composição permite uma alta taxa de transmissão e alta resistência à interferências.

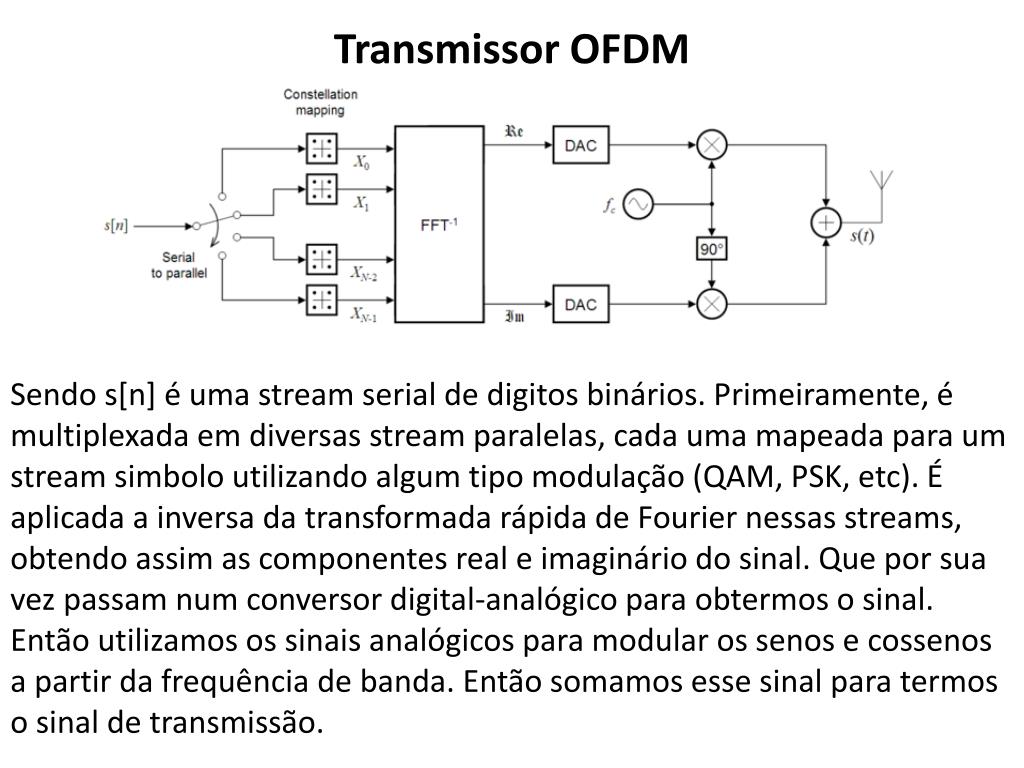

  29. Transmissor OFDM Sendo s[n] é uma stream serial de digitos binários. Primeiramente, é multiplexada em diversas stream paralelas, cada uma mapeada para um stream simbolo utilizando algum tipo modulação (QAM, PSK, etc). É aplicada a inversa da transformada rápida de Fourier nessas streams, obtendo assim as componentes real e imaginário do sinal. Que por sua vez passam num conversor digital-analógico para obtermos o sinal. Então utilizamos os sinais analógicos para modular os senos e cossenos a partir da frequência de banda. Então somamos esse sinal para termos o sinal de transmissão.

  30. Receptor OFDM O receptor recebe o sinal e aplica as conversões na forma inversa do transmissor. Assim, obtem-se uma array s[n] que é possivelmente o dado que foi transmitido.

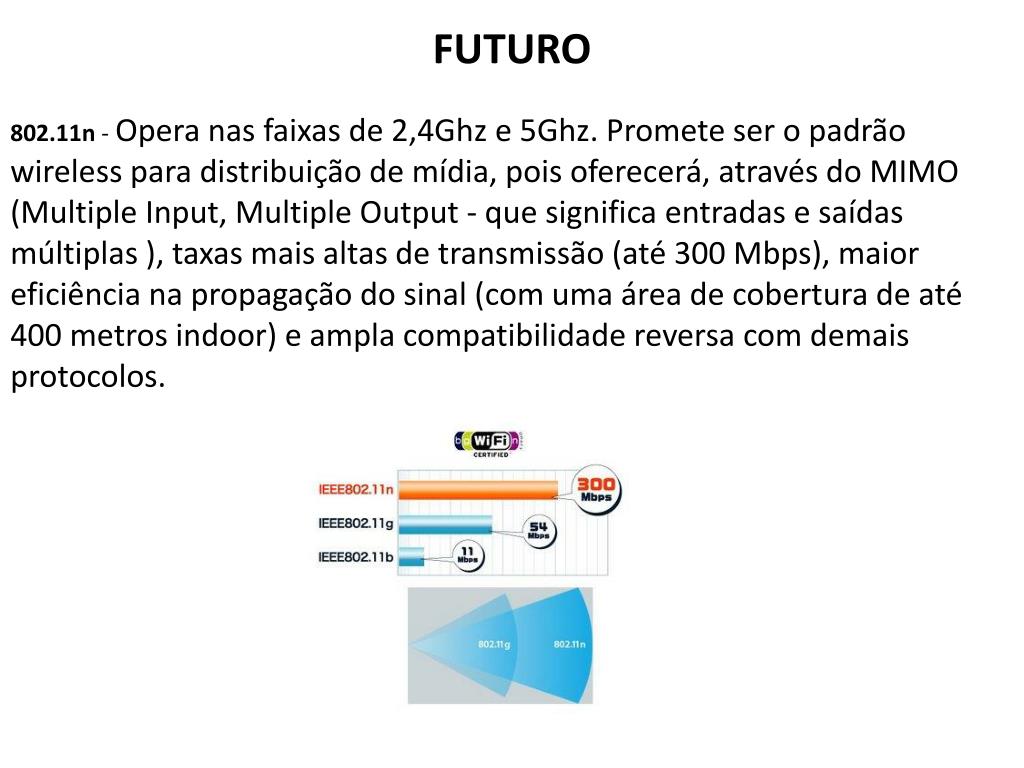

  31. FUTURO 802.11n - Opera nas faixas de 2,4Ghz e 5Ghz. Promete ser o padrão wireless para distribuição de mídia, pois oferecerá, através do MIMO (Multiple Input, Multiple Output - que significa entradas e saídas múltiplas ), taxas mais altas de transmissão (até 300 Mbps), maior eficiência na propagação do sinal (com uma área de cobertura de até 400 metros indoor) e ampla compatibilidade reversa com demais protocolos.

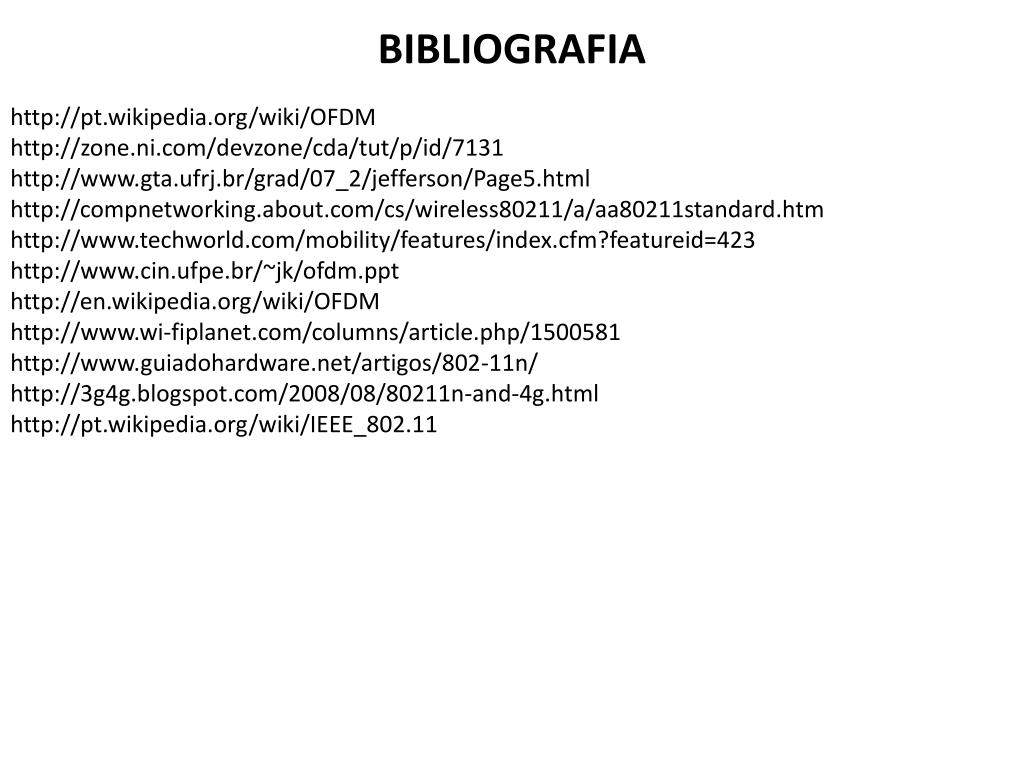

  32. BIBLIOGRAFIA http://pt.wikipedia.org/wiki/OFDM http://zone.ni.com/devzone/cda/tut/p/id/7131 http://www.gta.ufrj.br/grad/07_2/jefferson/Page5.html http://compnetworking.about.com/cs/wireless80211/a/aa80211standard.htm http://www.techworld.com/mobility/features/index.cfm?featureid=423 http://www.cin.ufpe.br/~jk/ofdm.ppt http://en.wikipedia.org/wiki/OFDM http://www.wi-fiplanet.com/columns/article.php/1500581 http://www.guiadohardware.net/artigos/802-11n/ http://3g4g.blogspot.com/2008/08/80211n-and-4g.html http://pt.wikipedia.org/wiki/IEEE_802.11
