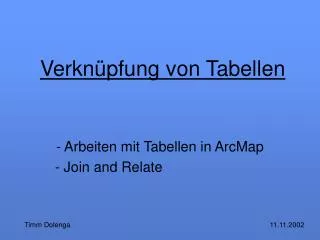

  1. Verknüpfung von Tabellen - Arbeiten mit Tabellen in ArcMap - Join and Relate Timm Dolenga 11.11.2002

  2. Inhaltsverzeichnis • Laden von tabellarischen Daten • Bearbeiten von Tabellen • Auswahl von Zeilen mit Hilfe einzelner Attributwerte • Übung 1 • Join and Relate • ... • Übung 2

  3. Tabellen: • Wofür sind sie wichtig bezüglich Karten? • Welche Funktionen übernehmen sie in ArcMap?

  4. Elemente einer Tabelle Columns / Fields mit Attributen Rows / Records mit features

  5. Öffnen der Attributtabelle eines Layers in ArcMap • Im Inhaltsverzeichnis (Table of contents) ; rechtsklick auf dem Layer ; • Open Attribute Table

  6. Laden von tabellarischen Daten • Add Data • Tabelle auswählen • Add • Rechtsklick auf die Tabelle • Open

  7. Bearbeiten von Tabellen Wie in Excel • Ändern der Spaltenbreite • Verschieben einer Spalte • Einfrieren einer Spalte • Auf- und absteigendes Sortieren von Zeilen • Ändern der Darstellung (Schriftart,- größe,- farbe) • Ändern der Farben für hervorgehoben und ausgewählte Zellen • Formatieren von Feldern • über Optionen; • Appearance für eine • Tabelle • über das Tool –menü • Options; Tables für alle • Tabellen

  8. Auswahl von Zeilen mit Hilfe einzelner Attributwerte • Find & Replace • Select by attributes

  9. Find & Replace

  10. Select by Attributes

  11. Zusammenfassen von Daten in einem Feld / einer Spalte • Ermittlung von statistischen Informationen (Min, Max, Durchschnitt, ...) aus der Tabelle • Abspeicherung der • ermittelten Informationen • in einer eigens dafür neu • erschaffenen Tabelle

  12. Hinzufügen und löschen von Spalten Options; Add field; Rechtsklick auf Spaltenkopf Delete field

  13. Editieren von Zellen • Tools; Editor Toolbar; Editor; Start Editing; • Zelleändern • Zeile hinzufügen (nur am Ende möglich und wenn die Tabelle keine raumbezogenen Daten enthält) • Zelle löschen (geogr. Features, die mit den Zellen verbunden sind werden ebenfalls gelöscht) • Zelle kopieren und einfügen • Zum Beenden:... Stop Editing

  14. Übung 1 Arbeiten mit Tabellen Pfad: V:\ Dolenga \Übung1 \ Europa Nehmt die Attributtabelle cities und macht folgendes: • Findet alle Städte die in Deutschland liegen (2 Mögl.) • Verschiebt die Spalte City Name so, dass sie neben Country Name steht und sortiert die Länder alphabetisch • Ändert die Darstellung der Tabelle (Schriftart von MS Sans Serif in Coronet; Schriftgröße von 8 in 12)

  15. Join and Relate Organisation der Datenbank in ArcMap: Vorteil: Jede Information wird nur 1x abgespeichert Datenänderung leicht möglich Vgl.: Vorlesung GIS I

  16. Joins • Joins werden normalerweise benutzt, wenn man eine Attributtabelle eines Layers um Informationen einer Datentabelle erweitern will. • Raumbezogene Daten (X,Y Koordinaten) werden mit nicht raumbezogenen Daten (z.B Temp. Mess.) verknüpft • Joins basieren auf Spaltenwerten, die in beiden Tabellen vorkommen • Spaltennamekann identisch sein • Spaltentypmuss identisch sein

  17. Multiplizität in UML - Diagrammen Vgl. Vorlesung GIS I Jedes Grundstück hat mindestens 3 Kanten Jede Kante begrenzt genau 2 Grundstücke

  18. Mögliche Multiplizität bei Joins Beispiele • one - to - one (Stadt Bev.der Stadt) • many - to - one (Anwohner Straße) Attribute table Data table

  19. Erstellen eines Joins Spalte im Layer, auf dem der Join basiert Tabelle mit der der Join erzeugt werden soll Spalte in der Tabelle, auf der der Join basiert

  20. Join (one – to – one)

  21. Ergebnis eines one – to – one Joins

  22. Join (many – to – one)

  23. Ergebnis eines many – to – one Joins

  24. Verwaltung / Übersicht von Joins & Relates Rechsklick auf dem Layer; Properties oder Doppelklick auf den Layer

  25. Relate • Definiert eine Beziehung zwischen 2 Tabellen • Die Daten (Tabellen) werden nicht zur Attributtabelle hinzugefügt • Jede Tabelle bleibt für sich bestehen

  26. Mögliche Multiplizität bei Relates Beispiele • one - to - many (Flst. Viele Eigentümer) • many - to - many (alle Flst. Alle Eigentümer) Attribute table Data table

  27. Erstellen eines Relate Spalte im Layer, auf der der Join basiert Tabelle oder Layer mit der der Relate erzeugt wird Spalte in der Tabelle mit der der Relate erzeugt wird Relate - Name

  28. Ergebnis eines Relates(one - to - many)

  29. Ergebnis eines Relates(many – to – many)

  30. Anzeige von related Records (I) - Öffnen der attribute table - Zeile(n) markieren - Options - Related tables • Anzeige der • bestehenden Relates

  31. Anzeige von related Records (II)

  32. Vergleich von Join & Relate

  33. Vergleich Join/Relate – Relationship classes

  34. Übung 2 Erstellen eines Joins Pfad: V:\ Dolenga \ Übung2 Fügt aus dem Ordner den Shapefile country sowie die Tabelle demog in ArcMap ein. Erzeugt mit den zwei Tabellen einen Join auf Basis einer Spalte, um die Bevölkerungszahl in der Karte geeignet zu visualisieren. (Spaltename nach dem Join demog.TOT POP)
