TAP

TAP. Tap tangan berfungsi untuk membentuk ulir dalam benda kerja yang dikerjakan secara manual. Tap No 1 : Tap Konis Tap No 2 : Tap antara Tap No 3 : Tap Rata.

Download Presentation

TAP

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

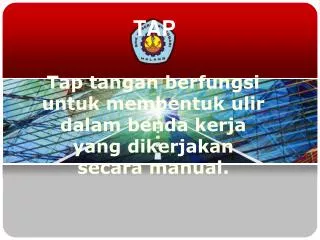

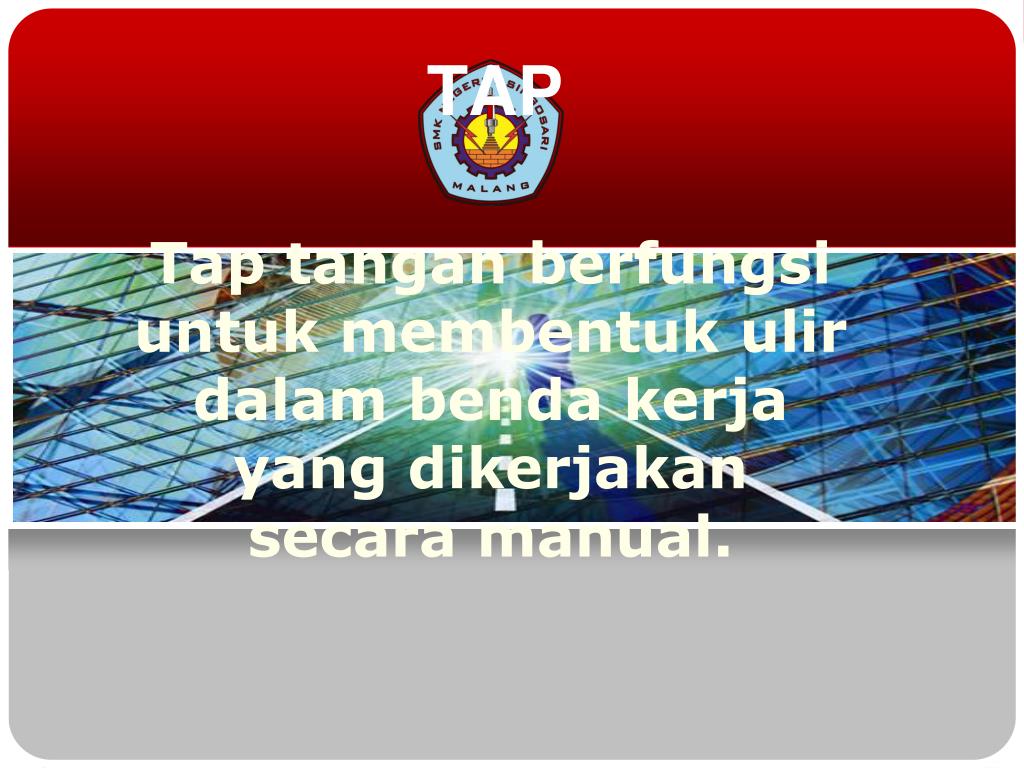

  1. TAP Tap tangan berfungsi untuk membentuk ulir dalam benda kerja yang dikerjakan secara manual.

  2. Tap No 1 : Tap Konis Tap No 2 : Tap antara Tap No 3 : Tap Rata

  3. Tap Konis (nomor 1) adalah tap yang pertama digunakan, mempunyai bentuk tirus di ujungnya, berfungsi untuk memudahkan pemotongan. Bentuk ulir yang dihasilkan tap pertama baru 25% dari bentuk ulir yang sesungguhnya. • Tap Antara (nomor 2) dipakai setelah tap nomor 1. Bentuk tirus pada ujungnya lebih pendek dari tap nomor 1. • Tap Rata (nomor 3) adalah tap terakhir, merupakan tap untuk membentuk profil ulir penuh. Bagian tirus pada ujungnya sangat pendek sehingga dapat mencapai dasar untuk lubang yang tak tembus.

  4. Untuk membuat ulir menggunakan tap, lubang yang dipersiapkan harus punya ukuran yang tepat. Lubang yang terlalu kecil dapat merusak tap, namun bila lubang terlalu besar akan menghasilkan ulir yang tidak sempurna. Cara menghitung diameter lubang dapat dihitung dengan rumus. D=D1-KISAR D = Diameter bor D1= Diameter Tap

  5. Contoh Kita akan mengetap berukuran 12 mm dengan kisar 1,75 mm, maka bor yang dipakai. D=D1-KISAR = 12-1,75 = 10,25 mm

  6. Cara membuat ulir dengan tap • Bor benda kerja dengan menggunakan mata bor yang berukuran lebih kecil dari ukuran ulir yang akan dibuat. • Pasang mata tap pada pemegang kemudian jepit dengan memutar baut pengunci yang terdapat pada gagang tersebut. • Mulailah untuk membentuk ulir dengan memasukkan tap ke dalam lubang benda kerja yang telah dipersiapkan. Tap diputar searah jarum jam dengan memberikan tekanan agar sisi sayat tap dapat membentuk ulir. • Putar tap maju mundur tegak lurus secara teratur untuk membuat ulir yang rata pada lubang tersebut. • Setelah tap konis (nomor 1) selesei, lanjutkan dengan tap ukuran antara (nomor 2) dan tap rata (nomor 3) • Usahakan posisi tap tegak lurus agar bisa diperoleh bentuk ulir yang baik. Putar handle tap sampai dihasilkan ulir yang dalam pada lubangnya.

  7. Snei adalah alat potong yang digunakan untuk membuat ulir luar secara manual.

  8. Langkah menyenei A. Mengaturposisi snei dan tangan Kedudukan gigi snei harus diatur agar bagian tirusnya menghadap ke bawah, dengan demikian snei akan cepat mengulir pada benda kerja. Dengan menempatkan snei pada batang benda kerja dan kedudukan kedua tangan dekat dengan rumah snei. Tekanlah snei itu sambil diputar perlahan-lahan dengan posisi tegaklurus terhadap benda kerja.

  9. B. Mengaturposisi tangan setelah pemakanan Apabila snei sudah terasa memakan benda kerja, maka pindahkanlah kedudukan tangan kita pada ujung gagang snei supaya pemutarannya lebih ringan, dalam hal ini tidak perlu lagi ditekan.

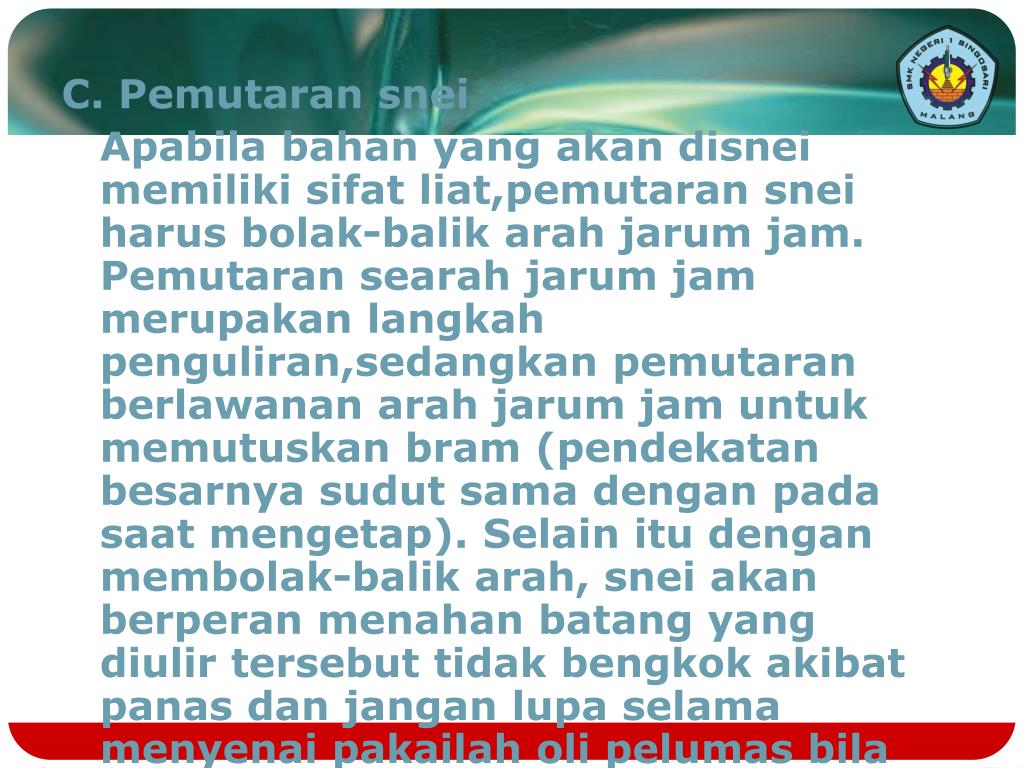

  10. C. Pemutaran snei Apabila bahan yang akan disnei memiliki sifat liat,pemutaran snei harus bolak-balik arah jarum jam. Pemutaran searah jarum jam merupakan langkah penguliran,sedangkan pemutaran berlawanan arah jarum jam untuk memutuskan bram (pendekatan besarnya sudut sama dengan pada saat mengetap). Selain itu dengan membolak-balik arah, snei akan berperan menahan batang yang diulir tersebut tidak bengkok akibat panas dan jangan lupa selama menyenai pakailah oli pelumas bila diperlukan.

  11. Senei tidak akan dapat berfungsi dengan baik jika sisi potongnya tumpul, gompal atau patah. Untuk merawatnya, bersihkan tatal bekas sayatannya begitu habis dipakai.
