王平怀 1 ，谌继明 1 ，李雄伟 2 ，刘实 2 ，许增裕 1 （ 1 核工业西南物理研究院） （ 2 中国科学院金属研究所） wangph@swip.ac

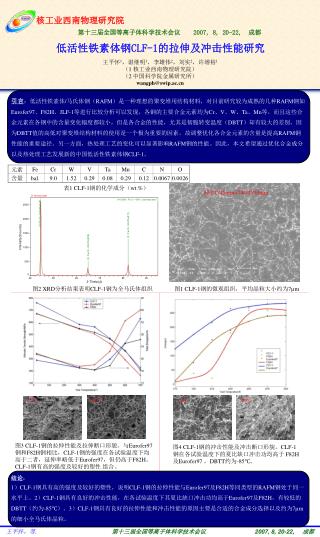

1. 核工业西南物理研究院 第十三届全国等离子体科学技术会议 2007, 8, 20-22, 成都 低活性铁素体钢CLF-1的拉伸及冲击性能研究 王平怀1，谌继明1，李雄伟2，刘实2，许增裕1 （1 核工业西南物理研究院） （2 中国科学院金属研究所） wangph@swip.ac.cn 引言：低活性铁素体/马氏体钢（RAFM）是一种理想的聚变堆用结构材料，对目前研究较为成熟的几种RAFM钢如Eurofer97、F82H、JLF-1等进行比较分析可以发现，各钢的主要合金元素均为Cr、V、W、Ta、Mn等，而且这些合金元素在各钢中的含量变化幅度都较小，但是各合金的性能，尤其是韧脆转变温度（DBTT）却有较大的差别。因为DBTT值的高低对聚变堆结构材料的使用是一个极为重要的因素，故调整优化各合金元素的含量是提高RAFM钢性能的重要途径。另一方面，热处理工艺的变化可以显著影响RAFM钢的性能。因此，本文希望通过优化合金成分以及热处理工艺发展新的中国低活性铁素体钢CLF-1。 表1 CLF-1钢的化学成分（wt.%） 980℃/45min+740℃/90min 图2 XRD分析结果表明CLF-1钢为全马氏体组织 图1 CLF-1钢的微观组织，平均晶粒大小约为7µm 25℃ 600℃ -80℃ 25℃ 图3 CLF-1钢的拉伸性能及拉伸断口形貌。与Eurofer97钢和F82H钢相比，CLF-1钢的强度在各试验温度下均高于二者，延伸率略低于Eurofer97，但仍高于F82H。CLF-1钢有高的强度及较好的塑性 组合。 图4 CLF-1钢的冲击性能及冲击断口形貌。CLF-1钢在各试验温度下的夏比缺口冲击功均高于 F82H及Eurofer97 ，DBTT约为-85℃。 结论： 1）CLF-1钢具有高的强度及较好的塑性，说明CLF-1钢的拉伸性能与Eurofer97及F82H等同类型的RAFM钢处于同一水平上。2）CLF-1钢具有良好的冲击性能，在各试验温度下其夏比缺口冲击功均高于Eurofer97及F82H，有较低的DBTT（约为-85℃）。3）CLF-1钢具有良好的拉伸性能和冲击性能的原因主要是合适的合金成分选择以及约为7µm的细小全马氏体晶粒。 王平怀，等. 第十三届全国等离子体科学技术会议2007, 8, 20-22, 成都
