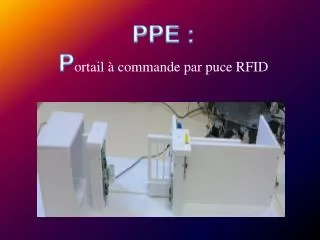

  1. PPE :Portail à commande par puce RFID

  2. Sommaire • Introduction • Problème • Réflexion • Modélisation du portail • Idée de solutions • Caméra • Puce RFID • Afficheur LCD • L’Afficheur LCD • L’affichage (+ conseil) • Avantage, inconvénient • Mémoire interne • Programmation (3) et résultat simulé • Résolution et Conclusion • Modélisation maquette fini & simulation comportemental • Conclusion

  3. Problème? • Le portail coulissant n’est pas un nouveau système… mais nous savons que l’ouverture de celle-ci nécessite l’action de l’utilisateur. Alors comment pourrait-on le manœuvrer sans que l’utilisateur intervienne directement?

  4. Zone protégée Utilisateur Portail Permettre à un utilisateur d'entrer dans une zone protégée en s'identifiant. Réflexion

  5. Maquette du portail (modélisation)

  6. Sommaire • Introduction • Problème • Réflexion • Modélisation du portail • Idée de solutions • Caméra • Puce RFID • Afficheur LCD • L’Afficheur LCD • L’affichage (+ conseil) • Avantage, inconvénient • Mémoire interne • Programmation (3) et résultat simulé • Résolution et Conclusion • Modélisation maquette fini & simulation comportemental • Conclusion

  7. Idées de solutions modernes • Caméra Puce RFID • Afficheur LCD

  8. Caméra - Sécurité, surveillance

  9. Puce RFID • S’identifier grâce à un lecteur RFID • Ouverture du portail - Identité unique (sécurité)

  10. Afficheur LCD -LCD = Liquidcrystal display (Affichage à cristaux liquides) -Petit écran plat consommant peu d’électricité (1 à 5 mV) -Anciennement noir et blanc, depuis les années 2000 elle peut afficher en couleur

  11. Sommaire • Introduction • Problème • Réflexion • Modélisation du portail • Idée de solutions • Caméra • Puce RFID • Afficheur LCD • L’Afficheur LCD • L’affichage (+ conseil) • Avantage, inconvénient • Mémoire interne • Programmation (3) et résultat simulé • Résolution et Conclusion • Modélisation maquette fini & simulation comportemental • Conclusion

  12. L’affichage (écran) 1.Filtre vertical polarisant* la lumière 2. Electrode avant (verre) => affichage pixel (clair) 3. Cristaux liquides 4. Electrode arrière (verre) => alignement pixel (H). 5. Filtre horizontal => bloque ou autorise l’entrée 6. Miroir . * Polarisant : cible l’orientation des particules.

  13. Conseil • Meilleur éclairage d’un Afficheur LCD : Une LED arrière. Sans celle-ci, la lumière ne se réfléchit pas.

  14. Avantage, inconvénient? Avantages : - bon prix - en comparaison d’un écran plasma, il ne fatigue pas beaucoup les yeux. - Bonne qualité : netteté. Inconvénients : • Angle de vision réduit • Pas fait pour les images animées: fait pour le texte principalement.

  15. Mémoire et caractères • L’afficheur possède 2 types de mémoire interne : * CGRAM (CharacterGenerator RAM) => stock de caractères ou CGROM (déjà définie) *DDRAM (double data rate RAM) => affichage test de l’afficheur programmé.

  16. Ces petits afficheurs comportent quand même deux mémoires, mais comment affiche-t-on ce que l’on veut? LA PROGRAMMATION.

  17. Programmation Un afficheur bidirectionnel est plus pratique, c’est-à-dire : • Il reçoit les caractères (Stock à la DDRAM) • Il les envoie pour les afficher. Soit… mais la programmation alors?

  18. Programmation : flowcode Initialisation de l’afficheur. Traiter une commande Position (ligne) Pulse : impulsion pour stocker Traiter le texte à afficher Intégration d’une lettre. (chaque chiffre correspond à une lettre. A=65 jusque Z=90. l’espace=0) Le message ici qui s’affichera : LES

  19. Résultat simulé LCD 1x16 (1 ligne, 16 caractères par ligne) LCD 2*16 (2 lignes, 16 caractères par ligne, soit 32 caractères possible)

  20. Sommaire • Introduction • Problème • Réflexion • Modélisation du portail • Idée de solutions • Caméra • Puce RFID • Afficheur LCD • L’Afficheur LCD • L’affichage (+ conseil) • Avantage, inconvénient • Mémoire interne • Programmation (3) et résultat simulé • Résolution et Conclusion • Modélisation maquette fini & simulation comportemental • Conclusion

  21. Résolution projet (+ simulation comportementale) Simulation comportementale

  22. Conclusion Ces solutions modernes permettent donc : • À l’utilisateur d’ouvrir le portail sans manœuvre directe avec celui-ci. • D’assurer une sécurité • Une solution facile pour l’utilisation.
