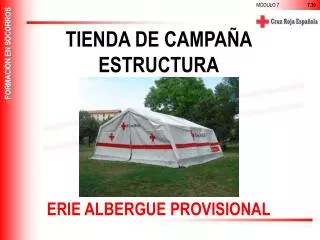

  1. MÓDULO 7 7.30 TIENDA DE CAMPAÑA ESTRUCTURA ERIE ALBERGUE PROVISIONAL

  2. MÓDULO 7 7.31 1 Preparar el material. TIENDA CAMPAÑA ESTRUCTURA (I) Descargar las distintas partes en una zona cercana al montaje si es posible. Agruparemos todas las piezas y comprobaremos que hay: • 25 barras de tres tamaños (8 barras con una base, 8 largas y 9 más cortas que las anteriores). • 12 tubos de conexión (6 de tres conexiones y 6 de cuatro). • Lonas (Techo y suelo). • Puertas.

  3. MÓDULO 7 7.32 2 Montaje de la estructura del techo. TIENDA CAMPAÑA ESTRUCTURA (II) Armar la estructura del techo, insertando las barras en las conexiones. De manera que las de tres conexiones irán en las esquinas, y las de cuatro en el centro.

  4. MÓDULO 7 7.33 3 Armar la estructura de la pared. TIENDA CAMPAÑA ESTRUCTURA (III) Del mismo modo iremos montando comenzando por solo uno de los lados de la tienda. Recordar que las patas inferiores son las que tienen una base redonda en uno de los extremos.

  5. MÓDULO 7 7.34 4 Colocar la lona superior. TIENDA CAMPAÑA ESTRUCTURA (IV) Si colocamos las barras de la pared que nos queda por montar cerca de esta, facilitaremos el trabajo posterior.

  6. MÓDULO 7 7.35 5 Fijar el techo y las puertas. TIENDA CAMPAÑA ESTRUCTURA (V) • Enganchar el techo a la estructura metálica por medio de las cintas. • De igual manera colocaremos las dos puertas fijándolas bien a las barras. • Es importante que los enganches estén bien sujetos y firmes, comprobando esto concienzudamente para prevenir cualquier situación inesperada (Rotura por fuerte viento, etc.)

  7. MÓDULO 7 7.36 6 Armar la estructura de la otra pared. TIENDA CAMPAÑA ESTRUCTURA (VI) Montar la pared lateral que nos queda, fijando de igual manera la lona a ésta.

  8. MÓDULO 7 7.37 7 Colocación de suelos y accesorios. TIENDA CAMPAÑA ESTRUCTURA (VII) • Pondremos la lona de plástico que nos hará de suelo. • Reafirmaremos enganches a nuestro alcance. • Clavaremos la tienda y sus vientos. • Introduciremos los equipos de iluminación y el material para el cual hemos montado la tienda
