Presentation Transcript

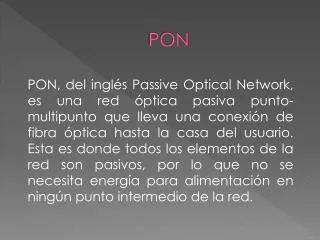

  1. PON PON, del inglés PassiveOptical Network, es una red óptica pasiva punto-multipunto que lleva una conexión de fibra óptica hasta la casa del usuario. Esta es donde todos los elementos de la red son pasivos, por lo que no se necesita energía para alimentación en ningún punto intermedio de la red.

  2. Historia • 1995: Iniciativa FSAN Siete operadores de red internacionales se unen. • 1998: Primer estándar PON para ser seguido por muchos más. • 1999: Surge Ethernet PON (EPON) en el (IEEE) • 2000: El grupo de trabajo de Ethernet IEEE 802.3 crea el Ethernet 802.3ah. • 2001: El grupo de estudio 15 de ITU-T, empieza a trabajar en PON Giga bit (GPON). • 2003: La US FCC elimina las obligaciones de división. Primer estándar GPON • 2004: El IEEE publica los estándar IEEE 802.3 ah. Enorme despliegue del FTTH PON en Estados Unidos • 2005: Compañías de Teléfono empiezan a interesarse en el FTTH PON

  3. PON esta formada por: • Un modulo OLT (Optical Line Terminal - Unidad Óptica Terminal de Línea) que se encuentra en el nodo central.

  4. PON esta formada por: • Uno o varios divisores ópticos (splitter) que sirven para ramificar la red de fibra óptica.

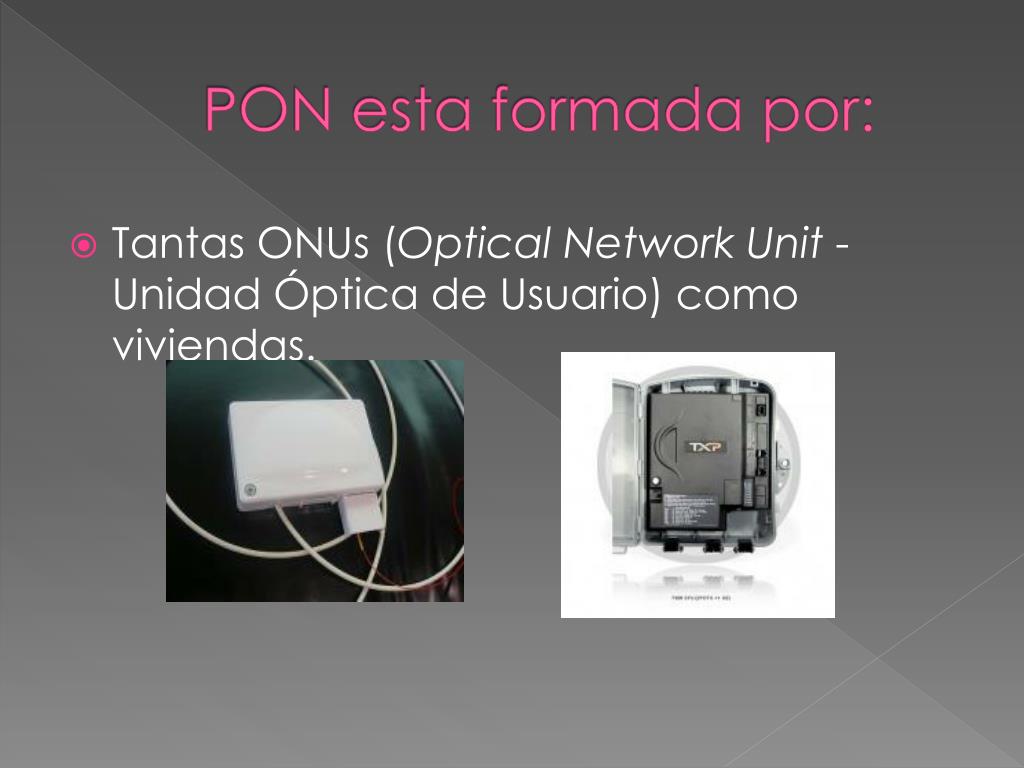

  5. PON esta formada por: • Tantas ONUs (Optical Network Unit - Unidad Óptica de Usuario) como viviendas.

  6. Funcionamiento

  7. Servicios • Datos Internet de alta velocidad , Líneas privadas, Juegos interactivos, Sistemas de monitorización y seguridad • Voz Circuitos intercambiados o voz sobre IP (VoIP), única o múltiples líneas de teléfono • Video Televisión en alta definición, Vídeo bajo demanda (VOD)

  8. Instrumentos • PROLITE-65 • PROLITE-60

  9. Estándares • ITU-T G.983 APON: (ATM (Asynchronous Transfer Mode) Passive Optical Network) BPON (Broadband PON - Red Óptica Pasiva de Banda Ancha): • ITU-T G.984 GPON(Gigabit-capable PON) • IEEE 802.3ah EPON(Ethernet PON) GEPON

  10. Ventajas • Ataca a usuarios localizados a distancias de hasta 20 Km desde la central. • Minimiza el despliegue de fibra en el área local. • Mayor densidad de ancho de banda. • Aumenta la calidad del servicio y simplifica el mantenimiento de la red. • Se reduce el consumo por no haber equipos activos • Más baratas que las punto a punto

  11. FTTx FTTx es una expresión genérica para asignar arquitecturas de redes de transmisión de alto desempeño, basada en tecnología óptica. Son redes totalmente pasivas. El acrónimo FTTx es conocido ampliamente como Fibre-to-the-x, donde x puede denotar distintos destinos.

  12. Destinos FTTx • FTTH • FTTC

  13. FTTB • FTTN • FTTE

  14. Funcionamiento En la CO/Central Office (o Sala de Equipos) la señal es transmitida por una red óptica donde en una región próxima a los suscriptores, la señal se divide y es transmitida a las ONTs (Optical Network Terminal) - localizada en los respectivos abonados.

  15. Mapa Mental
