que es un switch
¿QUE ES UN SWITCH?

los switchs son una parte fundamental de la mayoría de redes. Estos hacen posibles que varios usuarios envían información a través de una red al mismo tiempo sin hacer disminuir la velocidad de la transmisión entre si.

que es un switch1
¿QUE ES UN SWITCH?

Al igual que los routers permiten a diferentes redes comunicarse entre si, los switch permiten a diferentes nodos (computadores) de una red comunicarse directamente entre si de manera pareja y eficiente.

historia
HISTORIA

A inicios de los años 80, con el proceso de la industria, muchos centros de cómputo y salas de servidores se encontraron con el problema de tener docenas y en casos extremos cientos de monitores, teclados y ratones, ocupando mucho espacio y aumentando la temperatura ambiental.

historia1
HISTORIA

Un gran inconveniente derivado de ello era la administración de ese elevado número de máquinas, pues los técnicos necesitaban moverse de un servidor a otro para realizar las tareas.

slide7

HISTORIA

Actualmente existe una disputa sobre quién fabricó el primer switch KVM. Probablemente el primer nombre asignado fue KV switch. El ambiente gráfico y los ratones no eran muy comunes en esa época, por lo que el primer switch solamente soportaba teclado y vídeo.

historia2
HISTORIA

Los primeros switches tenían botones o perillas que conmutaban entre una y otra computadora, siendo luego actualizada por funciones "Hot-Key" y finalmente por funciones en pantalla.

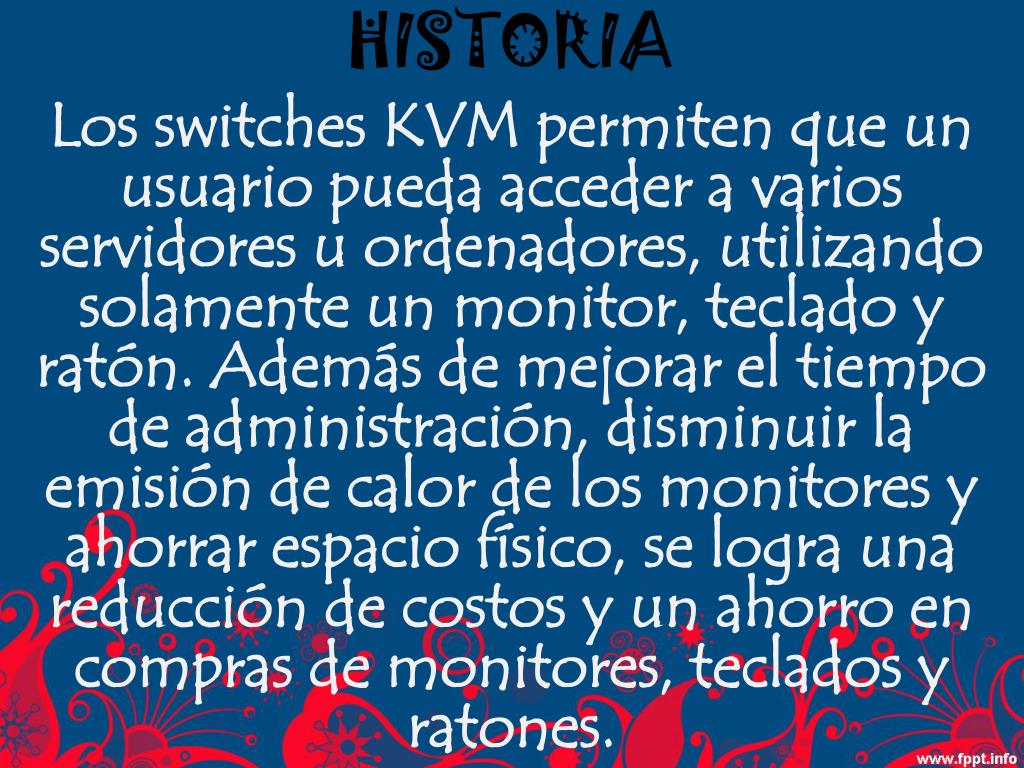

slide9

HISTORIA

Los switches KVM permiten que un usuario pueda acceder a varios servidores u ordenadores, utilizando solamente un monitor, teclado y ratón. Además de mejorar el tiempo de administración, disminuir la emisión de calor de los monitores y ahorrar espacio físico, se logra una reducción de costos y un ahorro en compras de monitores, teclados y ratones.

historia3
HISTORIA

Hoy en día es muy común encontrarlo en las salas de servidores (Datacenters o Centro de procesamiento de datos), en administración de varios equipos, e incluso en pequeñas empresas y hogares.

las funciones b sicas de un switch
LAS FUNCIONES BÁSICAS DE UN SWITCH

Un switch debe realizar tres tareas básicas, las cuales se describen a continuación:

las funciones basicas de un switch
LAS FUNCIONES BASICAS DE UN SWITCH

1.APRENDER DIRECCIONES

Todo switch tiene una tabla de direcciones MAC con el puerto asociado, cuando el switch se enciende por primera vez, esta tabla está vacía, ahora bien, por ejemplo, si A quiere comunicarse con B, para esto A tiene preparado un frame (mensaje),en el que entre otras cosas, están expresadas las direcciones de origen y destino.

slide14

LAS FUNCIONES BASICAS

DE UN SWITCH

2.REENVIAR Y FILTRAR

Cuando el switch recibe un frame, examina el destino y busca en la tabla el puerto de salida y lo envía únicamente a través de este puerto, esta es la función de filtro, limita el envió del frame al puerto específico en el que se encuentra el destino.

las funciones basicas de un switch1
LAS FUNCIONES BASICASDE UN SWITCH

Por otra parte, como ya vimos al inicio, si la tabla MAC aun no tiene la información el paquete es reenviado a todos los puertos excepto al puerto en el que se recibió el paquete originalmente

las funciones basicas de un switch2
LAS FUNCIONES BASICAS DE UN SWITCH

3. Evitar loops

Una tercera función básica e importante de un switch es evitar loops (uso el ingles, porque me parece más apropiado que bucle, o lazo).

las funciones basicas de un switch3
LAS FUNCIONES BASICAS DE UN SWITCH

Para entender que es un loop, y lo dañino que es para cualquier red, supongamos que alguien inadvertidamente ve un cable colgando y con la mejor de las intenciones decide conectarlo al switch sin percatarse que ese mismo cable ya estaba conectado en otro puerto del mismo switch, lo que ocurre a continuación es desastroso.

tipos de switch
TIPOS DE SWITCH

1. POR EL TIPO DE ADMINISTRACIÓN:

a. Switches Administrables, aquellos que permiten cierta funcionalidad de administración del switch.

tipos de switch1
TIPOS DE SWITCH

b.Switchesno Administrables, son aquellos que no permiten ninguna o escasa funcionalidad de configuración y administración.

slide21

TIPOS DE SWITCH

2. POR LA CAPACIDAD:

a. Switches apilables, permiten agrupar varias unidades sobre un bus de expansión, el bus debe proporcionar suficiente ancho de banda para manejar comunicaciones full-dúplex.

tipos de switch2
TIPOS DE SWITCH

Se recomienda comprarlos del mismo fabricante para evitar problemas de administración global e intercomunicación entre los switches. Por lo general son switches  administrables.

b. Switches no apilables, son aquellos que no soportan un bus de expansión.

slide23

TIPOS DE SWITCH

3. POR LA MODULARIDAD:

a. Switches modulares, tienen la capacidad de soportar la agregación de puertos, como nuevos módulos, por lo general son switches multicapa por trabajar en capa 2, 3, u otros superiores (Modelo OSI).

tipos de switch3
TIPOS DE SWITCH

Generalmente utilizados como switches de troncal (backbone, columna vertebral de la red). Por lo general son switches administrables.

b. Switches no modulares, no poseen ninguna capacidad de agregación de módulos.

slide25

TIPOS DE SWITCH

4. POR LA CAPACIDAD DE TRÁFICO:

Se clasifican por las velocidades con las que trabajan, siendo estas 10, 100 y 1000 Mbps, los de mayor velocidad por lo general son utilizados como switch de troncal (backbone), pueden ser modulares y administrables.
