Presentation Transcript

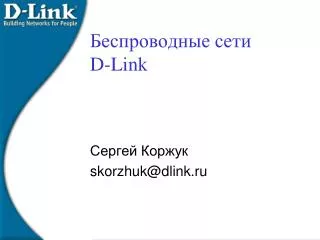

  1. Беспроводные сетиD-Link Сергей Коржук skorzhuk@dlink.ru

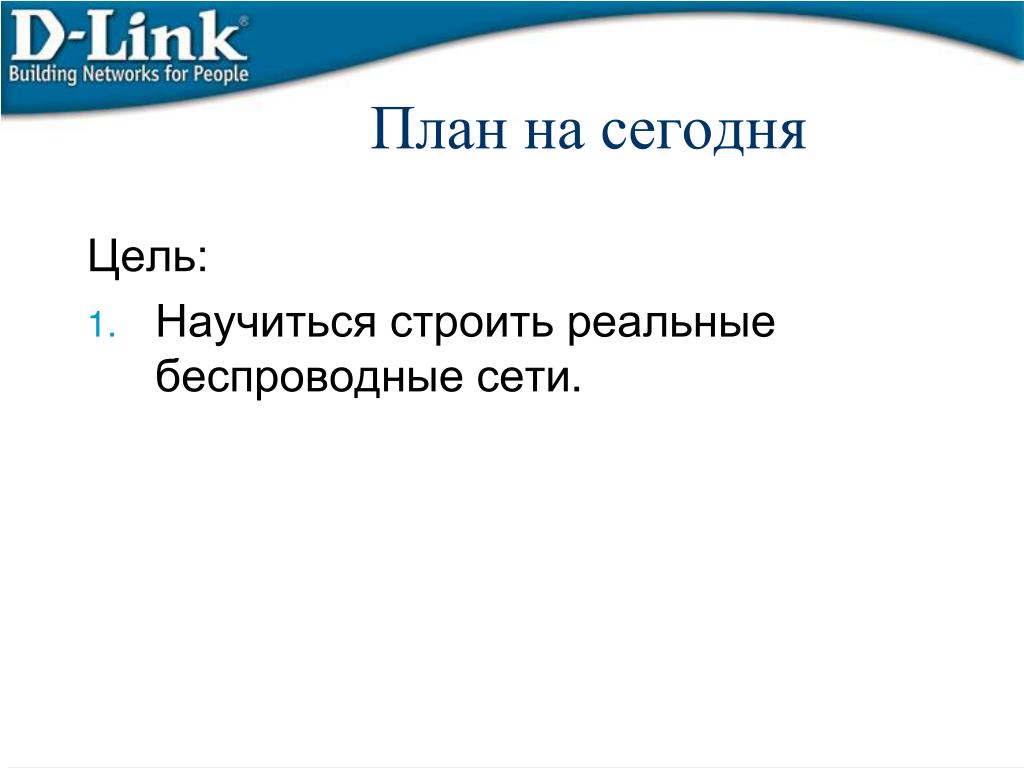

  2. План на сегодня Цель: • Научиться строить реальныебеспроводные сети.

  3. Что нового ? Нет проводов! • Быстрое развёртывание и дешёвый переезд. • Сохраняется отделка здания. • Сеть доступна на ходу. • Большие расстояния. • Выставочные комплексы и конференц-залы • Доступ к Интернет в гостиницах, кафе, библиотеках, студенческих городках и т.д. – “hot spot” • Сети провайдеров Интернет: подключение клиентов там, где нет возможности протянуть кабель • Склады и магазины • Больницы, музеи. • Внутриофисные сети (ноутбуки, «гости») • Домашние сети • Видеонаблюдение

  4. Тот же самый Ethernet !!!

  5. Режим Инфраструктуры ( Infrastructure ) Точка доступа • SSID – имя сети. • Канал – частота. • [Шифрование (ключ/пароль)] Компьютер (адаптер) • Выбрать сеть из списка – аналог включения провода . • [Шифрование(ключ/пароль)] Готово!

  6. A B Точка доступа • Зачем точка доступа? • Проблема, называемая “скрытый узел”. Например: компьютеры A и B видят точку доступа, ноне видят друг другапри слабом сигнале. Задача состоит в том, чтобы предотвратить коллизию при одновременной передачи данных точке доступа обоими узлами С

  7. RTS? A С B С B A С A B С A B CTS! CTS! DATA ACK

  8. RTS/CTS схема построения протокола

  9. Семейство стандартов беспроводных сетей IEEE 802.11 Стандарт IEEE 802.11 входит в серию стандартов IEEE 802.X, относящихся к сетям и коммуникациям, сюда также входят такие стандарты, как 802.3 Ethernet, 802.5 Token Ring и т.д. Т.о., стандарт IEEE 802.11 определяет компоненты и характеристики сети на физическом уровне передачи данных и на уровне доступа к середе с учетом беспроводного способа передачи данных и возможности взаимодействия с существующими сетями.

  10. Стандарты беспроводных сетей

  11. Количество каналов для различных стран

  12. Канал Частота 1 2,412 ГГц 2 2,417 ГГц 3 2,422 ГГц 4 2,427 ГГц 5 2,432 ГГц 6 2,437 ГГц 7 2,442 ГГц 8 2,447 ГГц 9 2,452 ГГц 10 2,457 ГГц 11 2,462 ГГц 12 2,467 ГГц 13 2,472 ГГц Частоты каналов 2.4 ГГц Каждый канал занимает частотный диапазон в 22 МГц. Например, канал 1 работает в диапазоне от 2,401ГГц до 2,423ГГц, т.е 2,412ГГц ± 11МГц.

  13. В полосе пропускания систем, соответствующих 802.11b и 802.11g, доступнытолько 3 канала Нужно искать свободный.

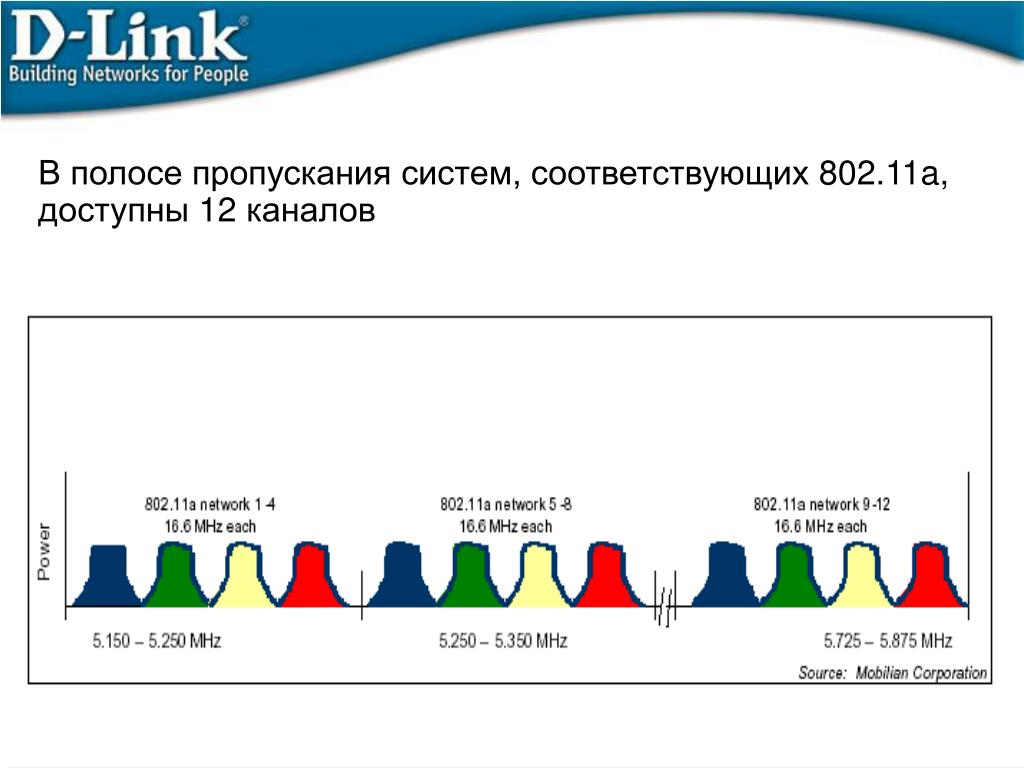

  14. В полосе пропускания систем, соответствующих 802.11a, доступны 12 каналов

  15. Скорость передачи реальных данных • Одна полоса делится на всех клиентов. • 802.11G - 22-26 Мбит/сек 802.11B - 6-7 Мбит/сек • Сеть 802.11G с клиентом 802.11B ~ 12 Мбит/сек

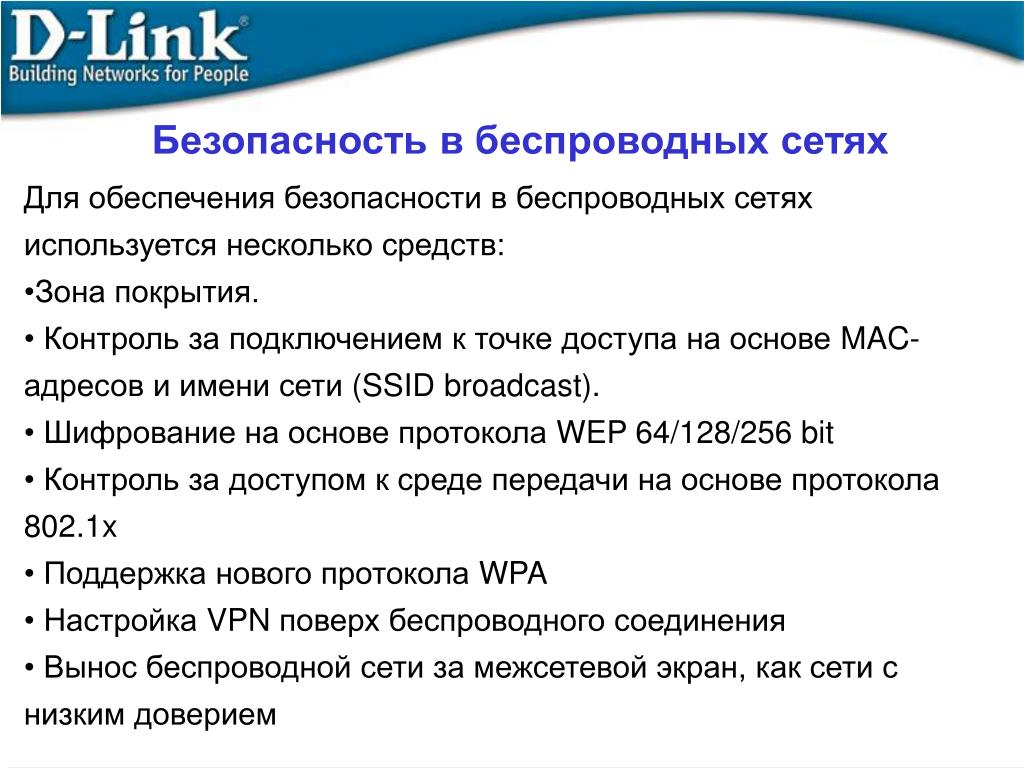

  16. Безопасность в беспроводных сетях • Для обеспечения безопасности в беспроводных сетях используется несколько средств: • Зона покрытия. • Контроль за подключением к точке доступа на основе MAC-адресов и имени сети (SSID broadcast). • Шифрование на основе протокола WEP 64/128/256 bit • Контроль за доступом к среде передачи на основе протокола 802.1x • Поддержка нового протокола WPA • Настройка VPN поверх беспроводного соединения • Вынос беспроводной сети за межсетевой экран, как сети с низким доверием

  17. Контроль доступа По имени сети:можно использовать уникальный ESSID во избежание несанкционированного доступа в Вашу беспроводную сеть По MAC-адресу:Вы можете задать на точке доступа список MAC–адресов, котором Вы хотите разрешить авторизацию в Вашей группе в сети на Вашей точке доступа.

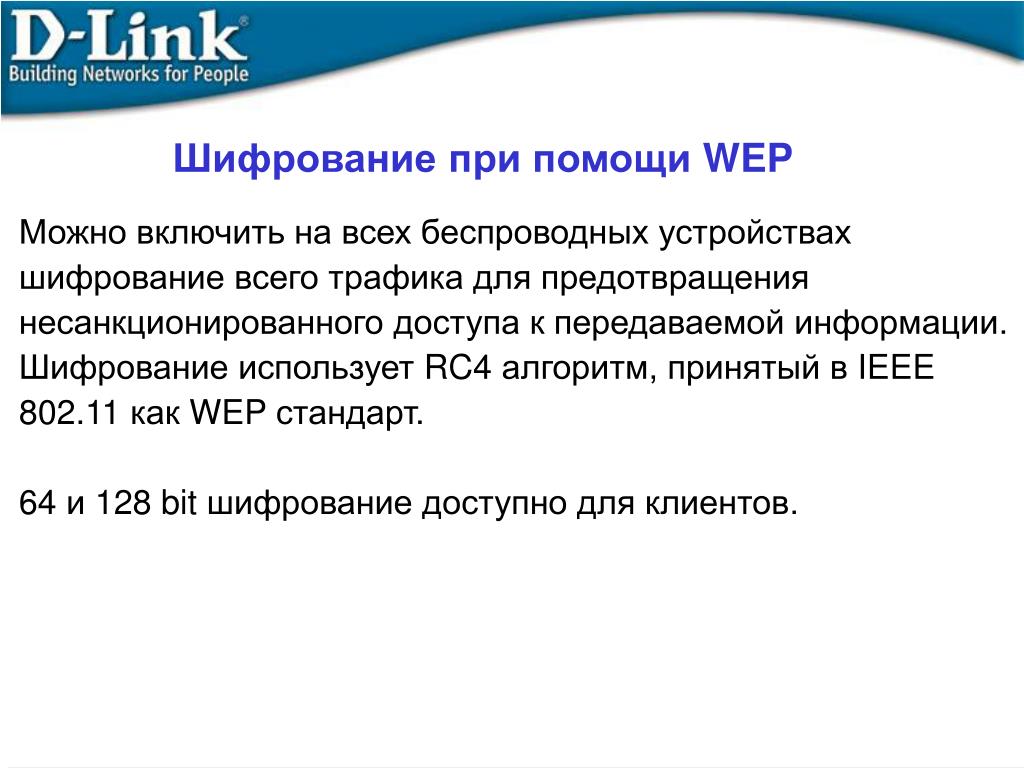

  18. Шифрованиепри помощи WEP Можно включить на всех беспроводных устройствах шифрование всего трафика для предотвращения несанкционированного доступа к передаваемой информации. Шифрование использует RC4 алгоритм, принятыйв IEEE 802.11 как WEP стандарт. 64 и 128 bit шифрование доступно для клиентов.

  19. Протокол Wi-Fi Protected Access - WPA • Для замены протокола WEP Wi-Fi была разработана новая система безопасности – WPA. • Основные достоинства WPA: • Более надежный механизм шифрования, основанный на «временном протоколе целостности ключей» - Temporal Key Integrity Protocol (TKIP) • Аутентификация пользователей при помощи 802.1x и EAP • Совместимость с будущим протоколом безопасности беспроводных сетей 802.11i • Возможность работы в сетях класса SOHO без необходимости настройки сервера RADIUS – режим Pre-Shared Key (PSK), позволяющий вручную задавать ключи

  20. Сравнение протоколов WEP и WPA

  21. Протокол 802.1x Для аутентификации и авторизации пользователей с последующим предоставлением им доступа к среде передачи данных, разработан стандарт безопасности IEEE 802.1x, который ориентирован на все виды сетей доступа, соответствующие стандартам IEEE. Данная система предназначена для совместной работы EAP (Extensive Authentication Protocol) и RADIUS. Прежде чем получить доступ к беспроводной (или проводной) сети, клиент должен пройти проверку на сервере RADIUS и только в случае успешной проверки ему разрешается доступ в есть.

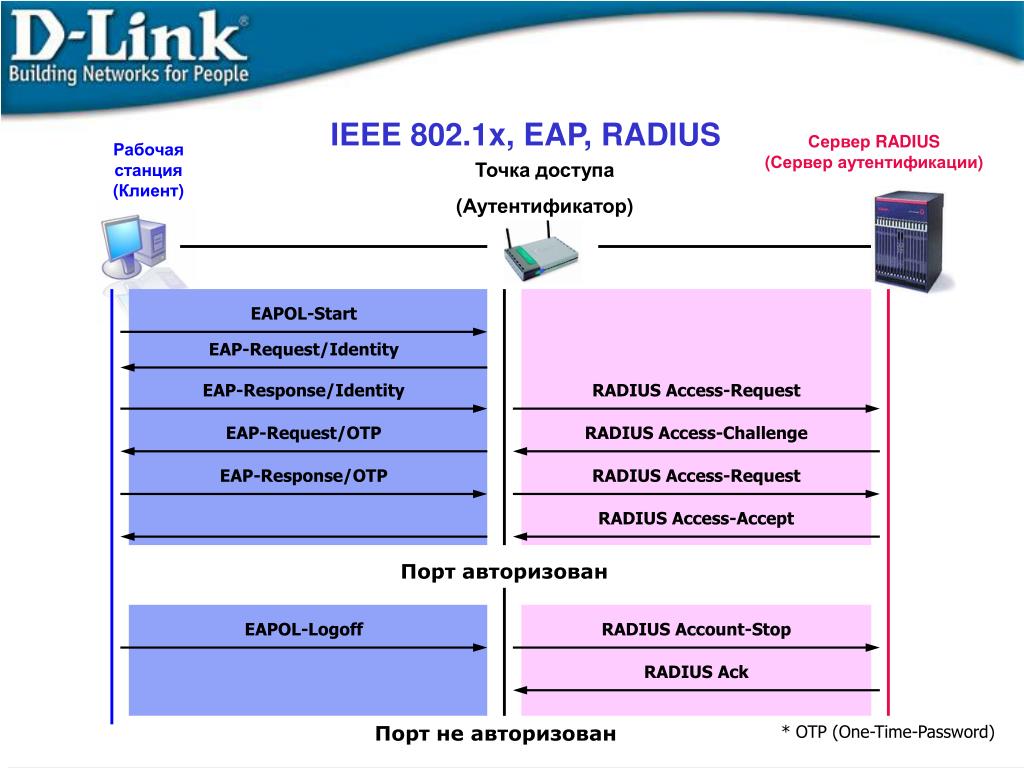

  22. Портавторизован Портне авторизован IEEE 802.1x, EAP, RADIUS Сервер RADIUS(Сервер аутентификации) Рабочая станция(Клиент) Точка доступа (Аутентификатор) EAPOL-Start EAP-Request/Identity EAP-Response/Identity RADIUS Access-Request EAP-Request/OTP RADIUS Access-Challenge EAP-Response/OTP RADIUS Access-Request RADIUS Access-Accept EAPOL-Logoff RADIUS Account-Stop RADIUS Ack * OTP (One-Time-Password)

  23. Wireless и VPN Для дополнительной безопасности вы можете настроить VPN поверх вашей беспроводной сети. Аутентификация пользователей и шифрование трафика средствами VPN обеспечивает надежную защиту. Средства VPN работают на сетевом уровне, транспортом может служить как проводная, так и беспроводная сеть.

  24. Защита при помощи межсетевого экрана

  25. Роуминг в беспроводных сетях Поскольку клиенты перемещаются в зоне действия от одной точки доступа к другой, роуминг позволяет не терять соединение, а передавать его между точками доступа. Для этого точки доступа нужно подключить к проводной сети

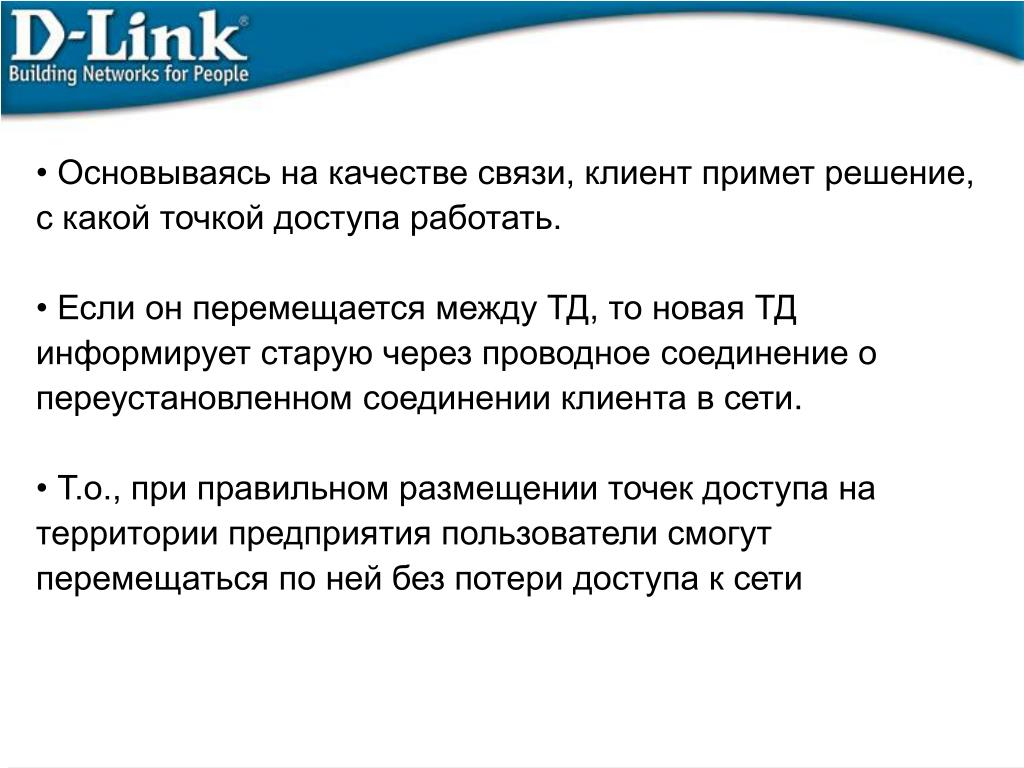

  26. Основываясь на качестве связи, клиент примет решение, с какой точкой доступа работать. • Если он перемещается между ТД, то новая ТД информирует старую через проводное соединение о переустановленном соединении клиента в сети. • Т.о., при правильном размещении точек доступа на территории предприятия пользователи смогут перемещаться по ней без потери доступа к сети

  27. Протокол роумингане включен в 802.11, это нужно учитывать при развертывании беспроводной сети • Inter Access Point Protocol(IAPP) -это попытка стандартизовать протокол роуминга (802.11f) • Поэтому, роуминг лучше организовывать на продуктах одного поставщика • Точки доступа D-Linkпозволяют организовать надежную передачу на территории всего предприятия

  28. Diversity antenna • Длинна волны 12,5 см • В помещении образуются стоячие волны. • У всех точек доступа две антенны. Вторая часто внутри. • Это устраняет влияние стоячих волн. • При подключении внешней антенны точку нужно конфигурировать.

  29. Беспроводная сеть – проект. • Цель (Зачем именно беспроводную?) • Параметры (скорость, надёжность, безопасность, бюджет) • Исследование на месте • Найти свободные каналы • Определить места установки точек доступа (для данной скорости) • Помнить про пересекающиеся каналы • Спецификация оборудования • Реализация

  30. Используя поставляемые с устройствами утилиты для оценки качества связи, необходимо построить карту зоны охвата в заданном помещении. Например:Утилита к Беспроводному адаптеру имеет функцию диагностики, позволяет определить уровень сигнала по каждому каналу. Также можно проверить качество связи между клиентом и точкой доступа.

  31. Пример расположения точек доступа и настройки каналов

  32. Режим точка-точка Ad Hoc • 2-3 компьютера • Ручной выбор канала • Скорость 11 Мбит/сек (802.11B) Лучше точка доступа и один адаптер.

  33. Другие режимы работы. • Беспроводный мост«точка-точка» Point to Point Bridge (PtP) • Беспроводный мост«точка-многоточка»Point to Multupoint Bridge (PtMP) • ПовторительRepeater • Беспроводный клиентWireless client(когда нет драйвера) WDS (Wireless Distribution System) • Стандарт не принят! • Использовать одинаковое оборудование (одной серии)

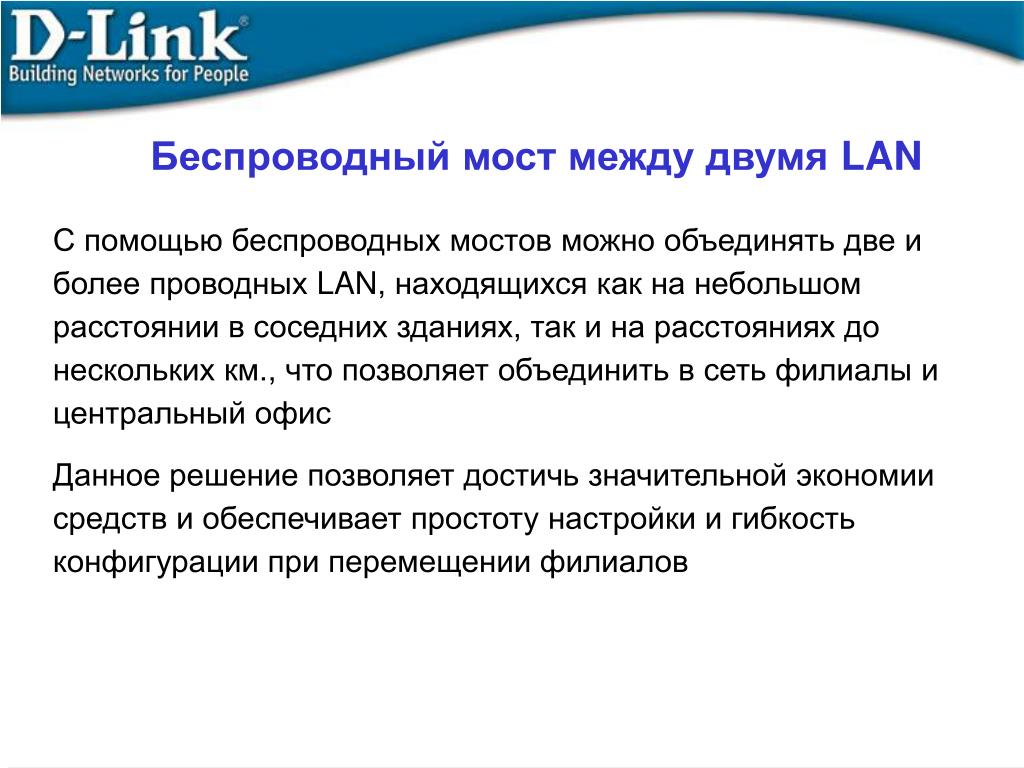

  34. Беспроводный мост между двумя LAN С помощью беспроводных мостов можно объединять две и более проводных LAN, находящихся как на небольшом расстоянии в соседних зданиях, так и на расстояниях до нескольких км., что позволяет объединить в сеть филиалы и центральный офис Данное решение позволяет достичь значительной экономии средств и обеспечивает простоту настройки и гибкость конфигурации при перемещении филиалов

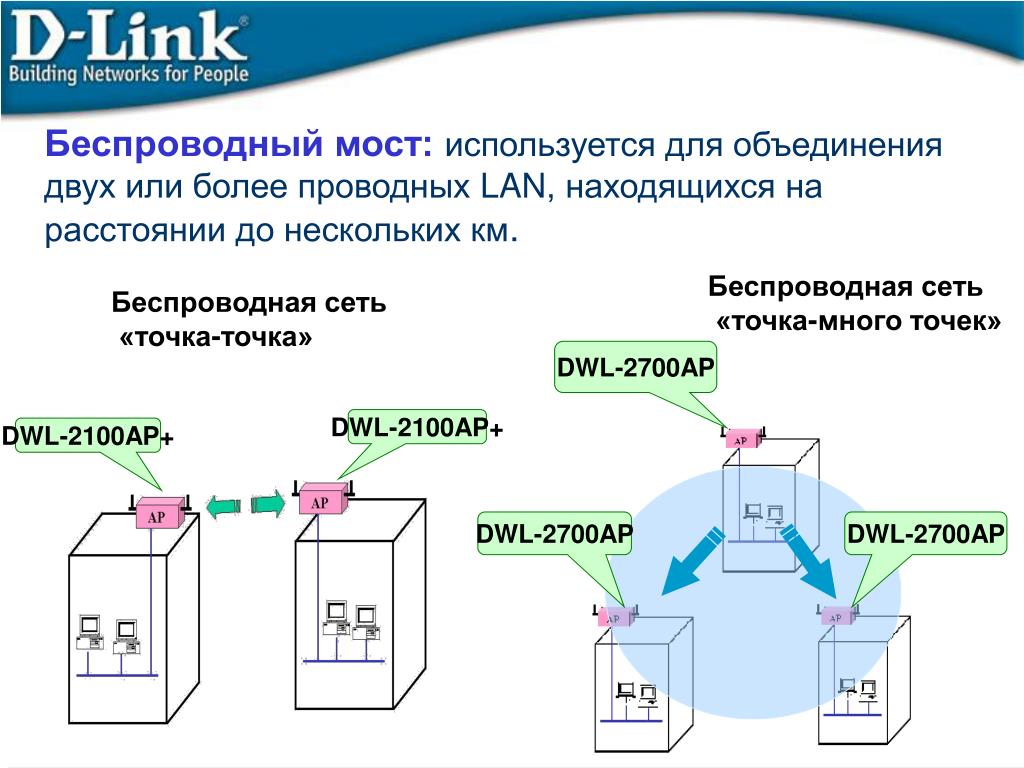

  35. DWL-2100AP+ DWL-2100AP+ Беспроводный мост:используется для объединения двух или более проводных LAN, находящихся на расстоянии до нескольких км. Беспроводная сеть «точка-много точек» Беспроводная сеть «точка-точка» DWL-2700AP DWL-2700AP DWL-2700AP

  36. ПрименениеWDS Точка доступа Подключение до десятков юзеров Wireless мост Расстояние до десятков километров Точка доступа Подключение до десятков юзеров Технология WDS- Wireless Distribution System, позволяет одновременно подключать беспроводных клиентов, к точкам, работающим в режиме Bridge (мост точка-точка) и Multipoint Bridge (мост точка-много точек). Однако скорость передачи данных у беспроводных клиентов, в таком режиме будет порядка 1/3 от скорости передачи данных между точками доступа.

  37. Антенны для беспроводных устройств Антенны используются для усиления сигнала и могут использоваться в зависимости от модели внутри или снаружи помещения. Подключаются к DWL-520+, DWL-900AP+, DI-714P+ и DI-614+ и прочим точкам доступа Антенны для внутриофисного использования Антенна ANT24-0401 Коэффициент усиления: 4 dBiРабочий диапазон частот: 2.4-2.5 ГГц Ширина ДН (вертик./горизонт.) 63°/360° Внутренняя антенна ANT24-0500 Коэффициент усиления: 5 dBiРабочий диапазон частот: 2.4-2.5 ГГц Ширина ДН (вертик./горизонт.) 32°/360°

  38. Антенны для внешнего использования, защищенные от погодных условий Антенна ANT24-0801 Коэффициент усиления: 8 dBiРабочий диапазон частот: 2.4-2.5 ГГц Ширина ДН (вертик./горизонт.) 65°/70° Антенна ANT24-1400 Коэффициент усиления: 14 dBiРабочий диапазон частот: 2.4-2.5 ГГц Ширина ДН (вертик./горизонт.) 30°/ 30° ANT24-1800 Коэффициент усиления: 18 dBiРабочий диапазон частот: 2.4-2.5 ГГц Ширина ДН (вертик./горизонт.) 15°/15°

  39. Методика подсчета дальности беспроводного соединения • мощность передатчика; • коэффициент усиления передающей антенны; • коэффициент усиления приемной антенны; • реальная чувствительность приемника; • потери сигнала в коаксиальном кабеле и разъемах передающего тракта; • потери сигнала в коаксиальном кабеле и разъемах приемного тракта;

  40. Внутриофисные устройства 15dB Внешние устройства 23dB Методика подсчета дальности беспроводного соединения

  41. Методика подсчета дальности беспроводного соединения • Всенаправленные антенны 8-15dBi • Направленные антенны 8-21dBi

  42. Методика подсчета дальности беспроводного соединения 54Mбит/с: -66dBm 48Mбит/с: -71dBm 36Mбит/с: -76dBm 24Mбит/с: -80dBm 18Mбит/с: -83dBm 12Mбит/с: -88dBm 11Mбит/с: -85dBm 9Mбит/с: -86dBm 6Mбит/с: -87dBm 5.5Мбит/с: -88dBm 2Mбит/с: -89dBm 1Mбит/с: -92dBm • 54 Мбит/с: -66 dBm • 48 Мбит/с: -71 dBm • 36 Мбит/с: -76 dBm • 24 Мбит/с: -80 dBm • 18 Мбит/с: -83 dBm • 12 Мбит/с: -85 dBm • 9 Мбит/с: -86 dBm • 6 Мбит/с: -87 dBm

  43. Методика подсчета дальности беспроводного соединения • Передатчик • Приемник Общие потери в кабеле = длина х затухание в 1 м + потери в разъемах

  44. Методика подсчета дальности беспроводного соединения

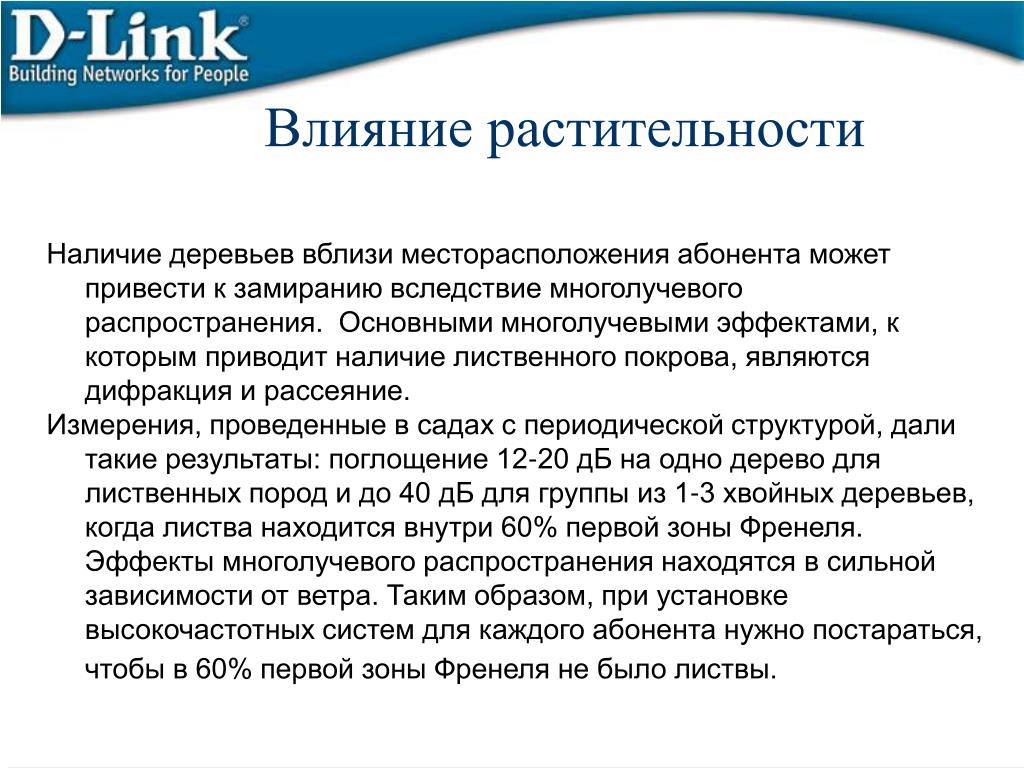

  45. Влияние растительности Наличие деревьев вблизи месторасположения абонента может привести к замиранию вследствие многолучевого распространения. Основными многолучевыми эффектами, к которым приводит наличие лиственного покрова, являются дифракция и рассеяние. Измерения, проведенные в садах с периодической структурой, дали такие результаты: поглощение 12-20 дБ на одно дерево для лиственных пород и до 40 дБ для группы из 1-3 хвойных деревьев, когда листва находится внутри 60% первой зоны Френеля. Эффекты многолучевого распространения находятся в сильной зависимости от ветра. Таким образом, при установке высокочастотных систем для каждого абонента нужно постараться, чтобы в 60% первой зоны Френеля не было листвы.

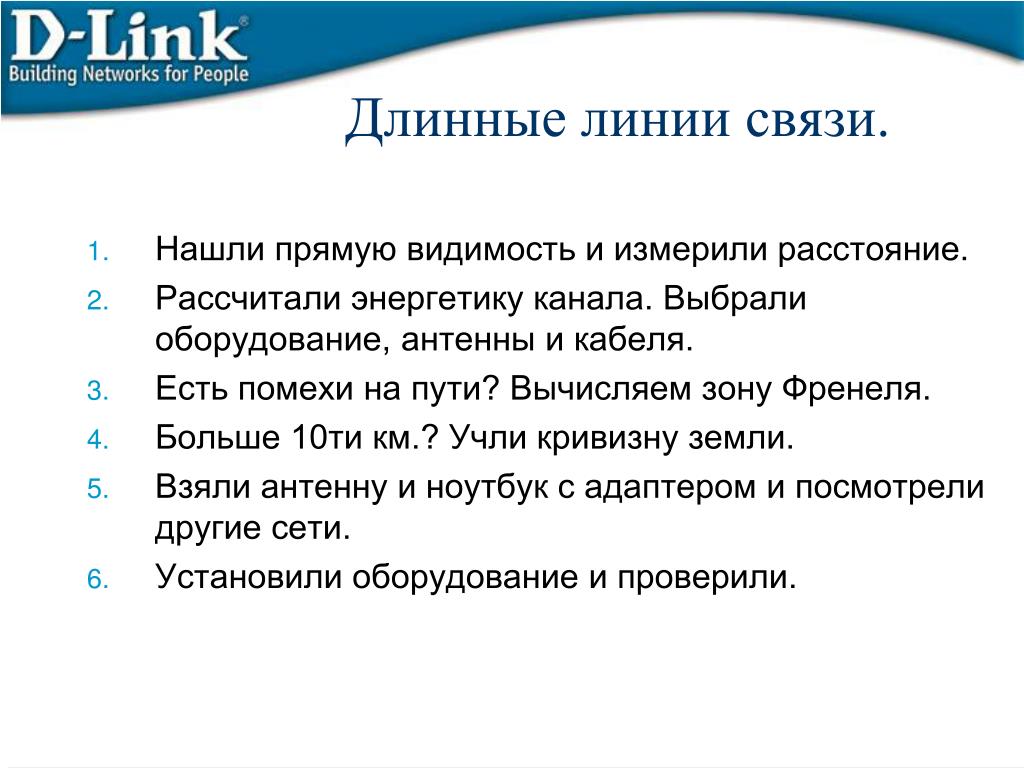

  46. Длинные линии связи. • Нашли прямую видимость и измерили расстояние. • Рассчитали энергетику канала. Выбрали оборудование, антенны и кабеля. • Есть помехи на пути? Вычисляем зону Френеля. • Больше 10ти км.? Учли кривизну земли. • Взяли антенну и ноутбук с адаптером и посмотрели другие сети. • Установили оборудование и проверили.

  47. Спасибо!
