  1. Hemodinâmica Profa. Dra Monica Akemi Sato

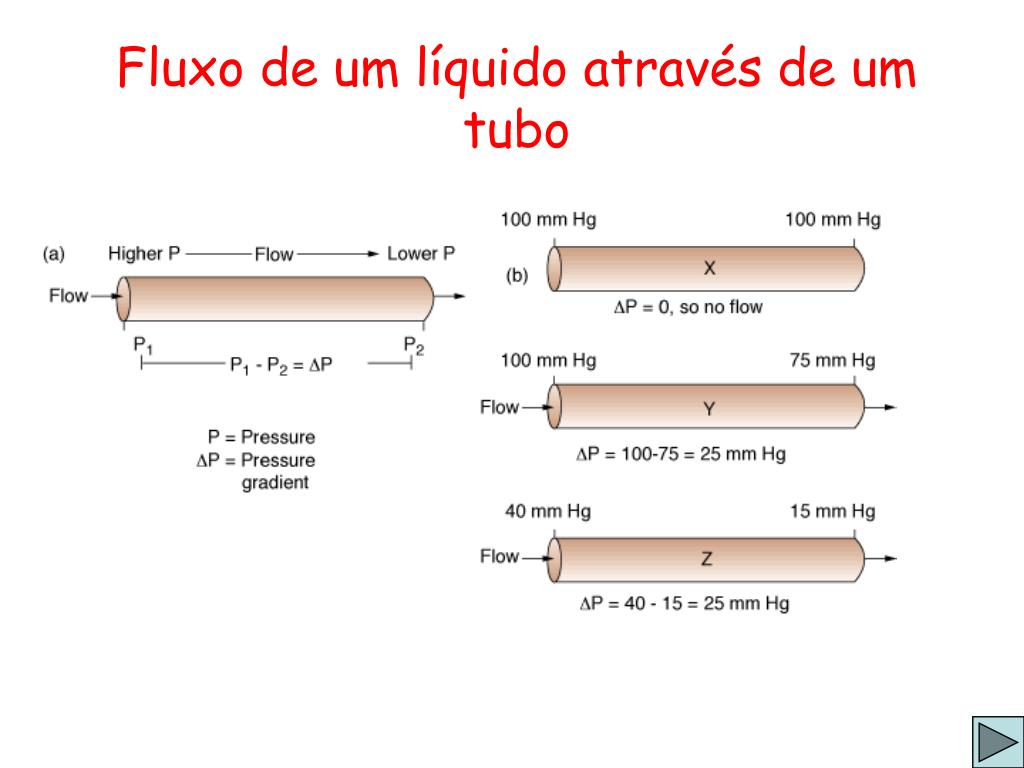

  2. Fluxo de um líquido através de um tubo

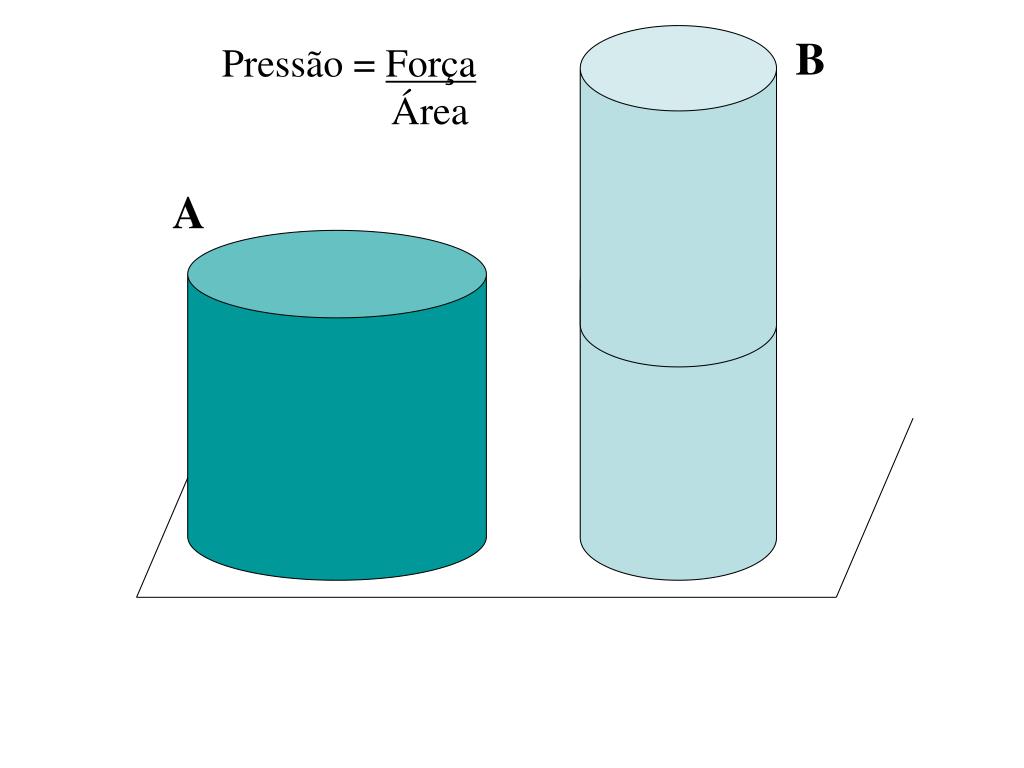

  3. B Pressão = Força Área A

  4. B Pressão = Força Área A Se PesoA = PesoB, então...

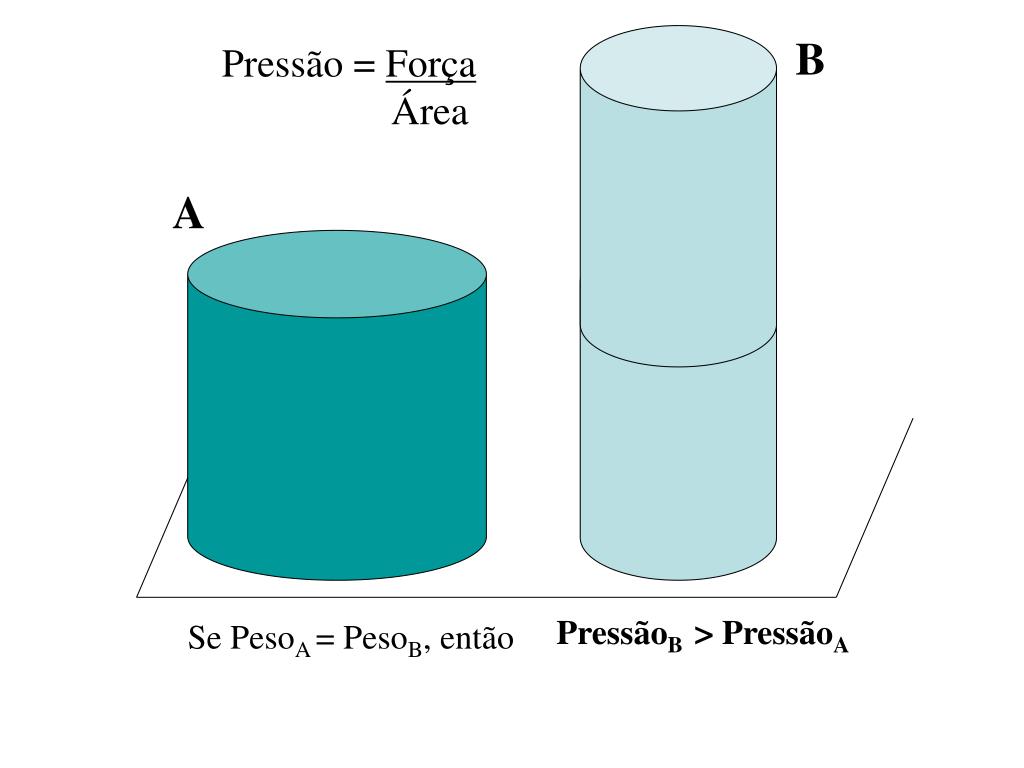

  5. B Pressão = Força Área A PressãoB > PressãoA Se PesoA = PesoB, então

  6. PRESSÃO

  7. PRESSÃO

  8. PRESSÃO

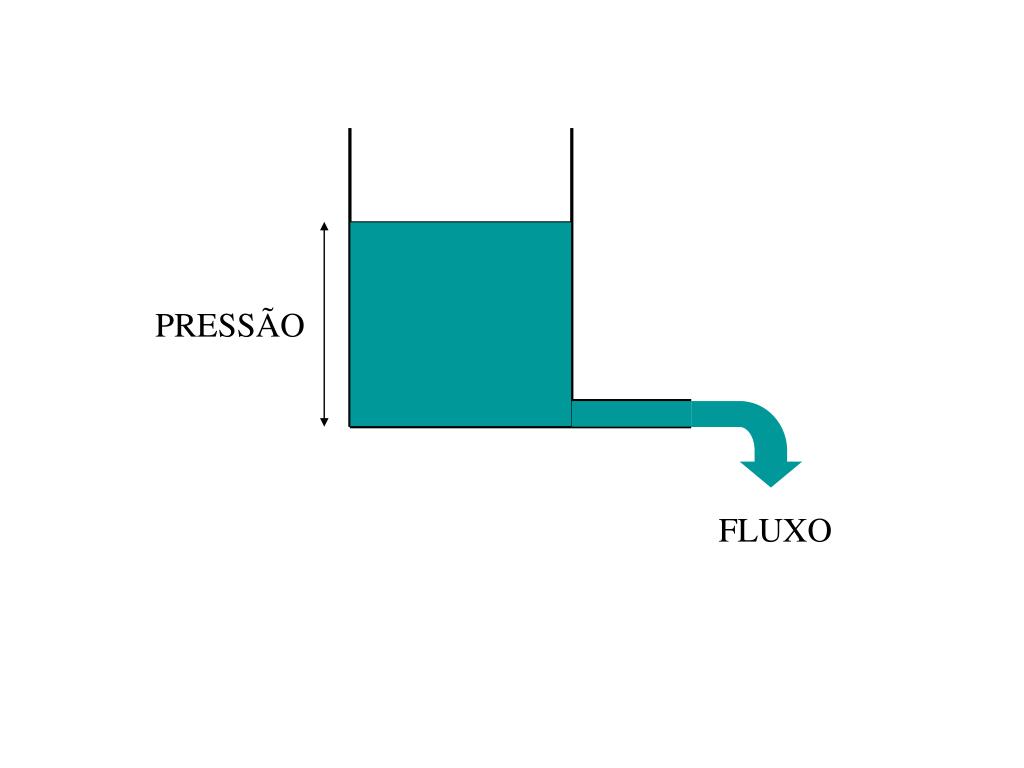

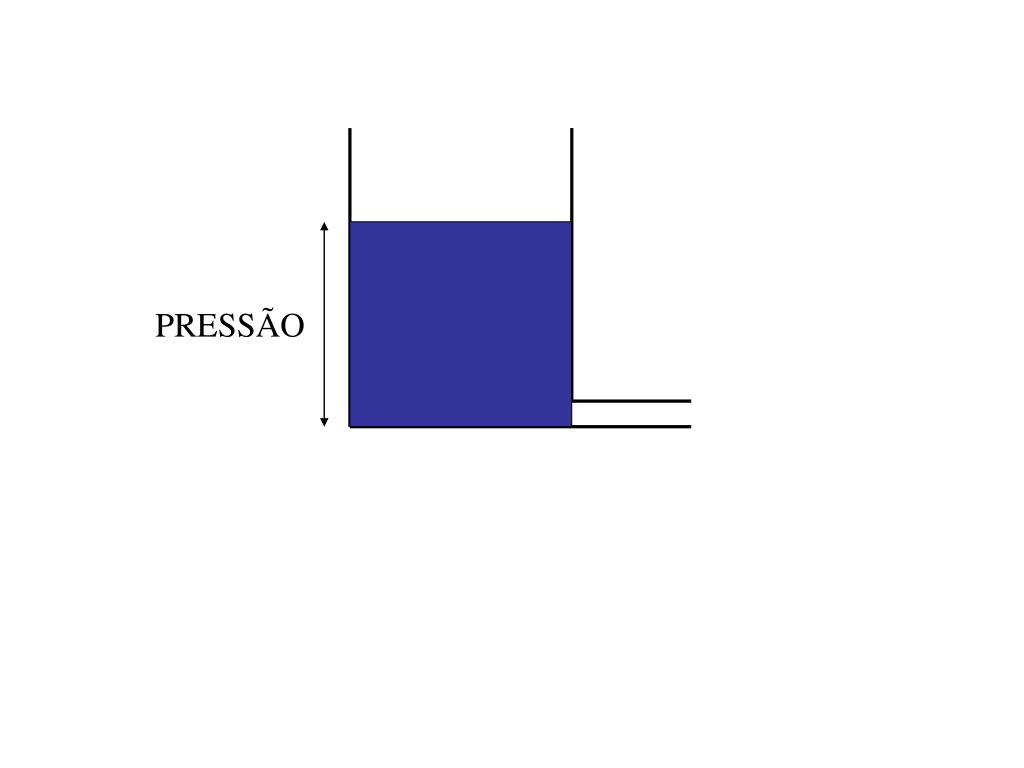

  9. PRESSÃO FLUXO

  10. PRESSÃO FLUXO

  11. PRESSÃO FLUXO

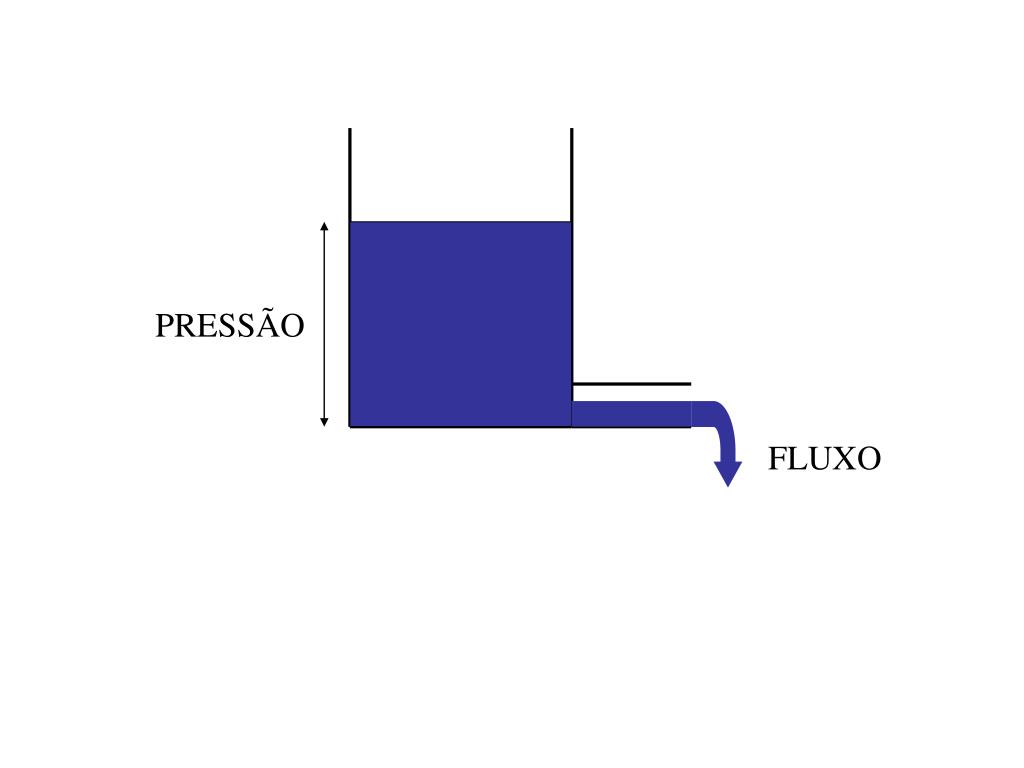

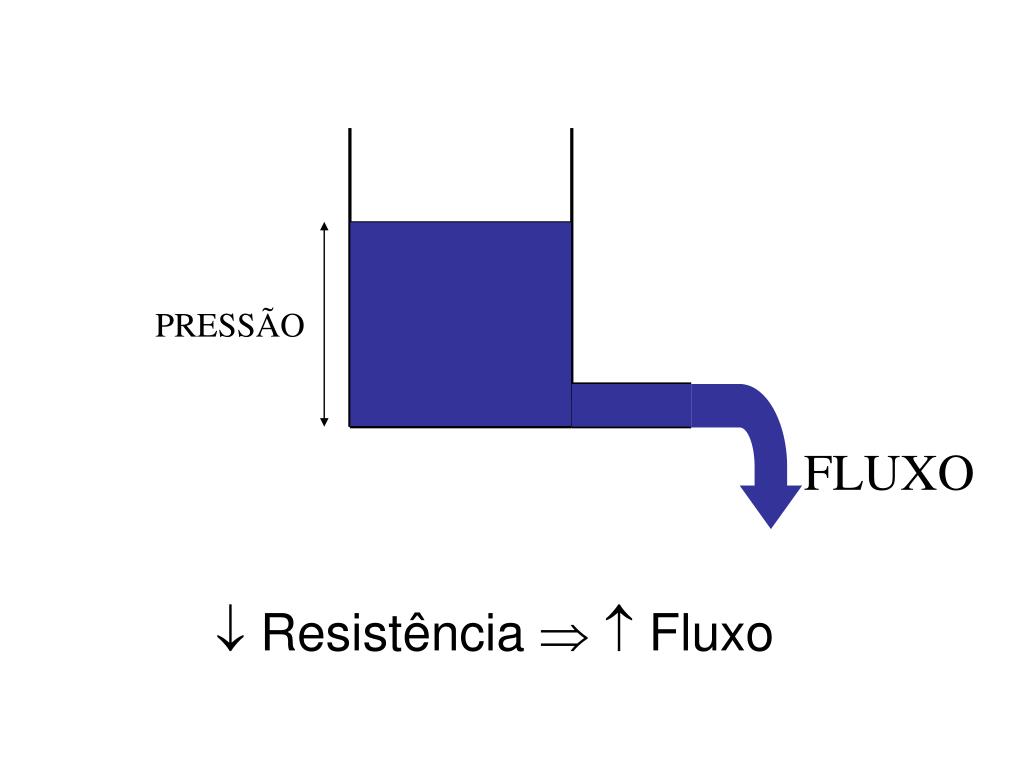

  12. PRESSÃO FLUXO  Resistência   Fluxo

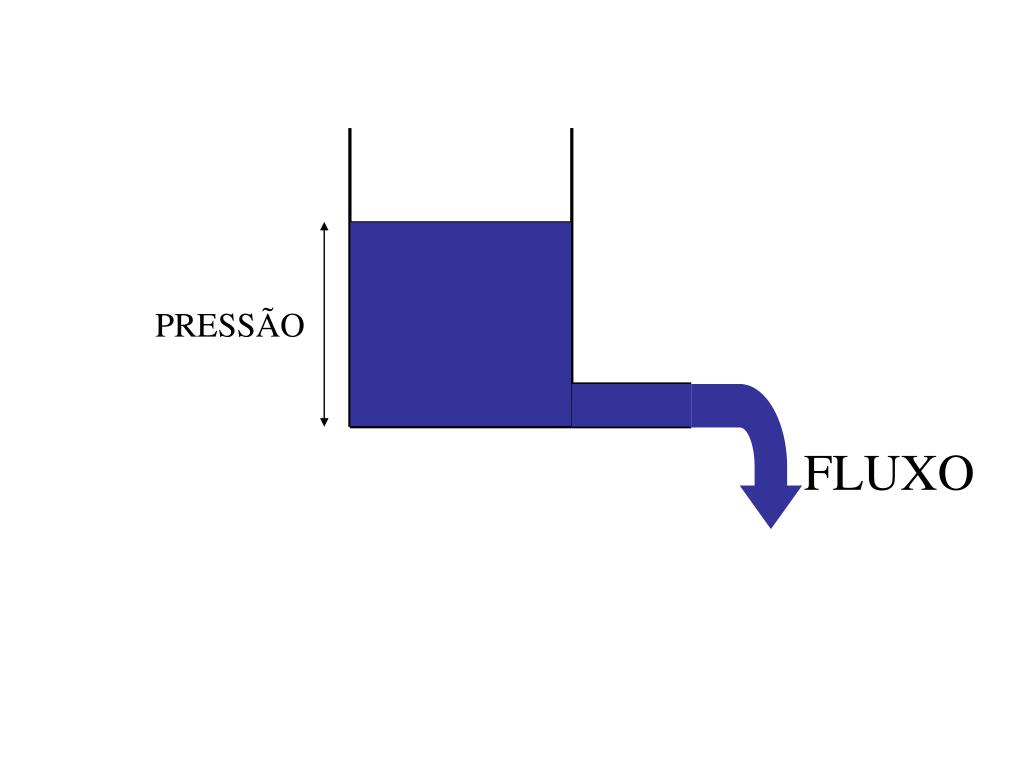

  13. PRESSÃO FLUXO

  14. PRESSÃO FLUXO

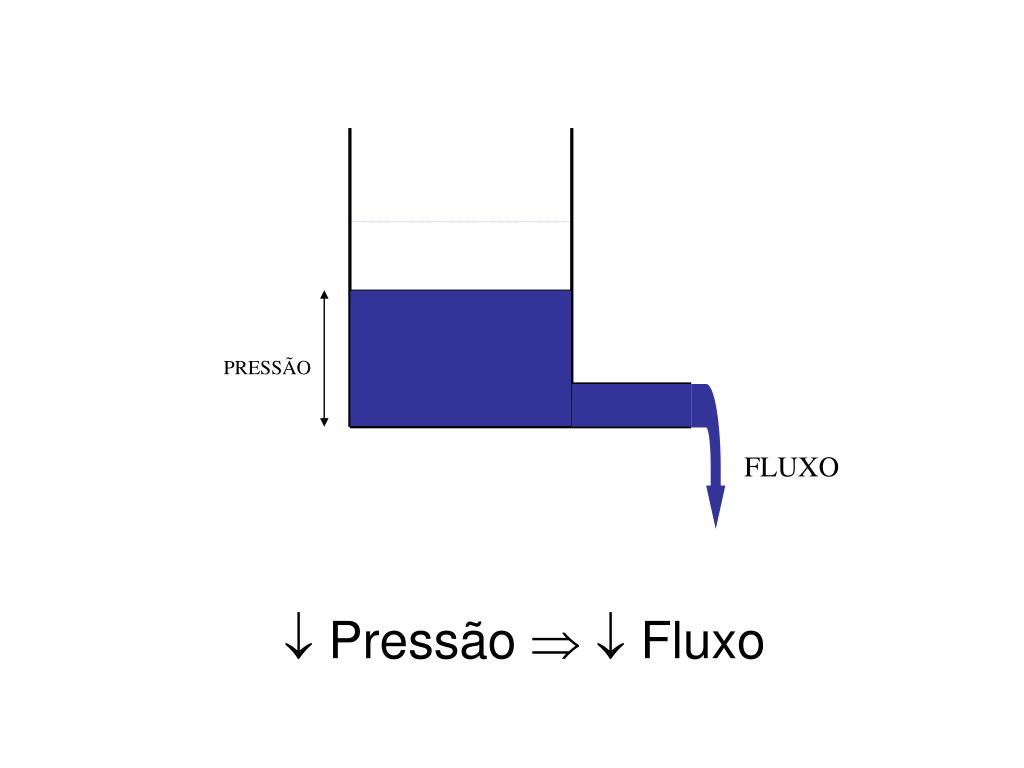

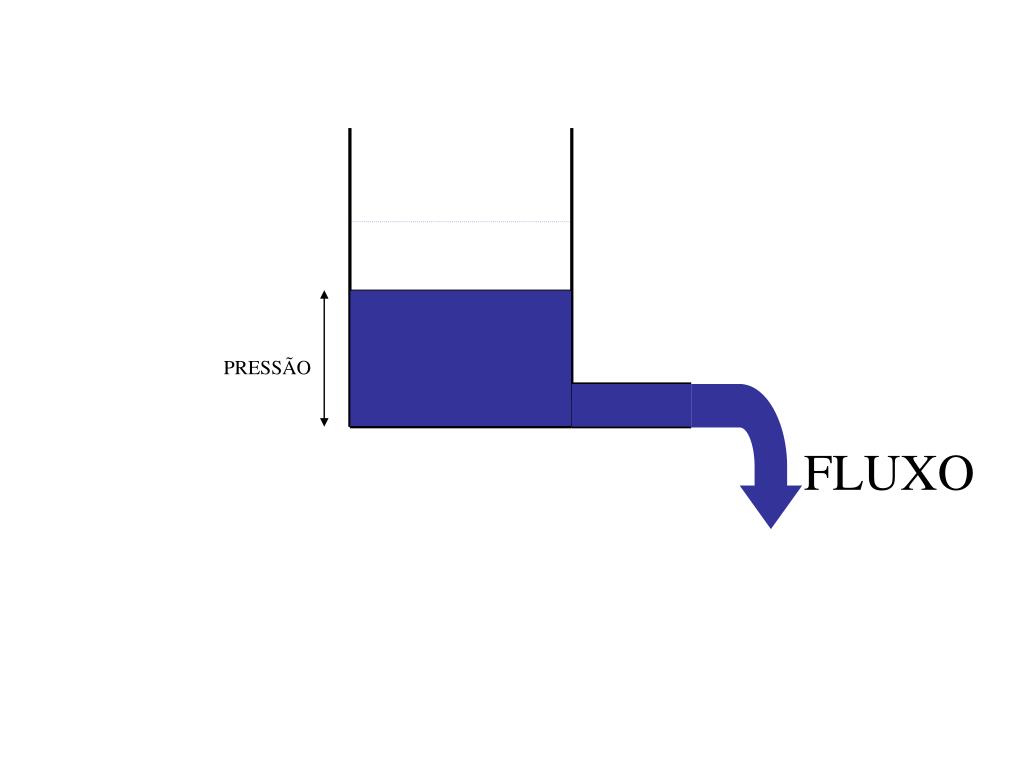

  15. PRESSÃO FLUXO  Pressão   Fluxo

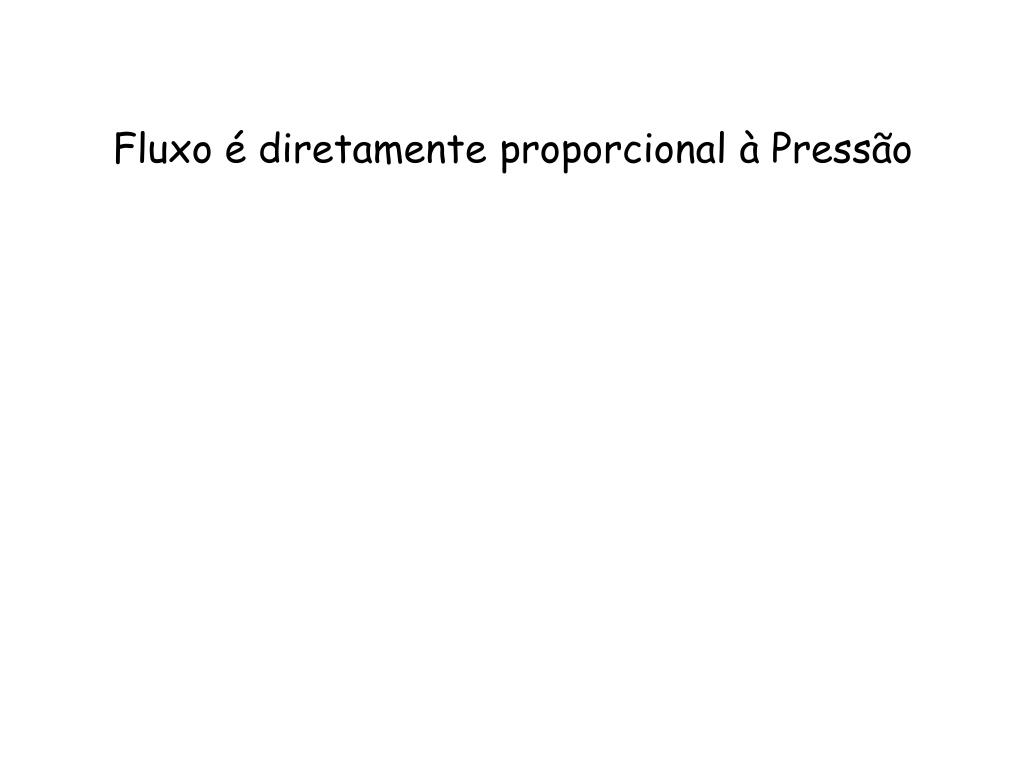

  16. Fluxo é diretamente proporcional à Pressão

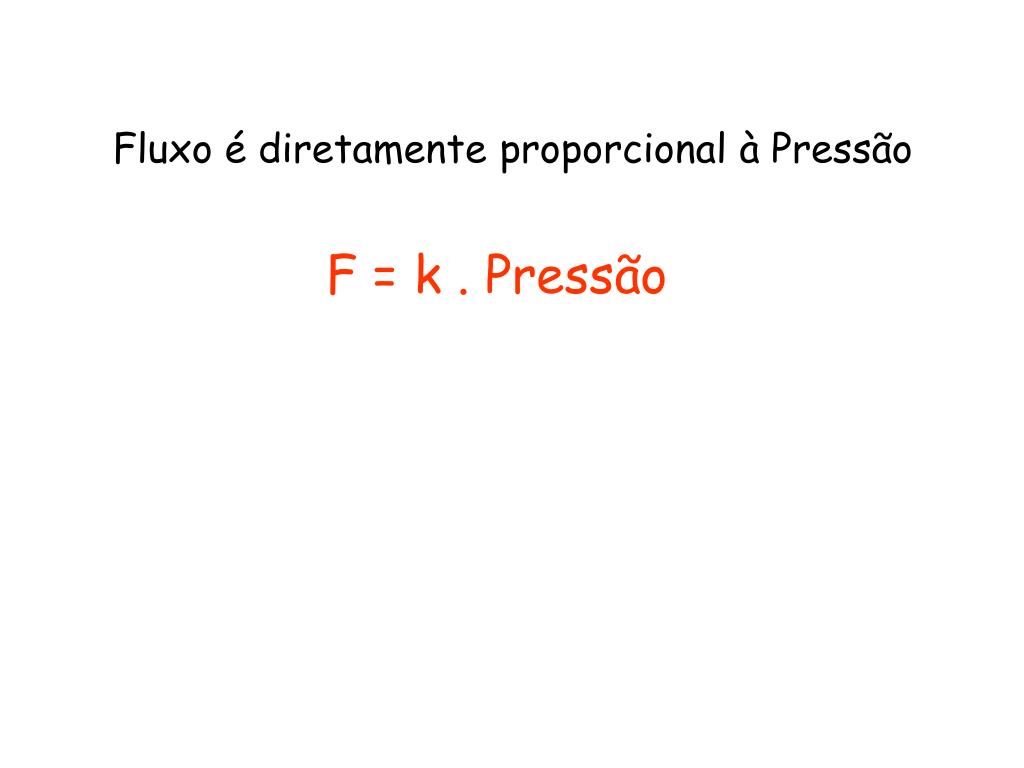

  17. Fluxo é diretamente proporcional à Pressão F = k . Pressão

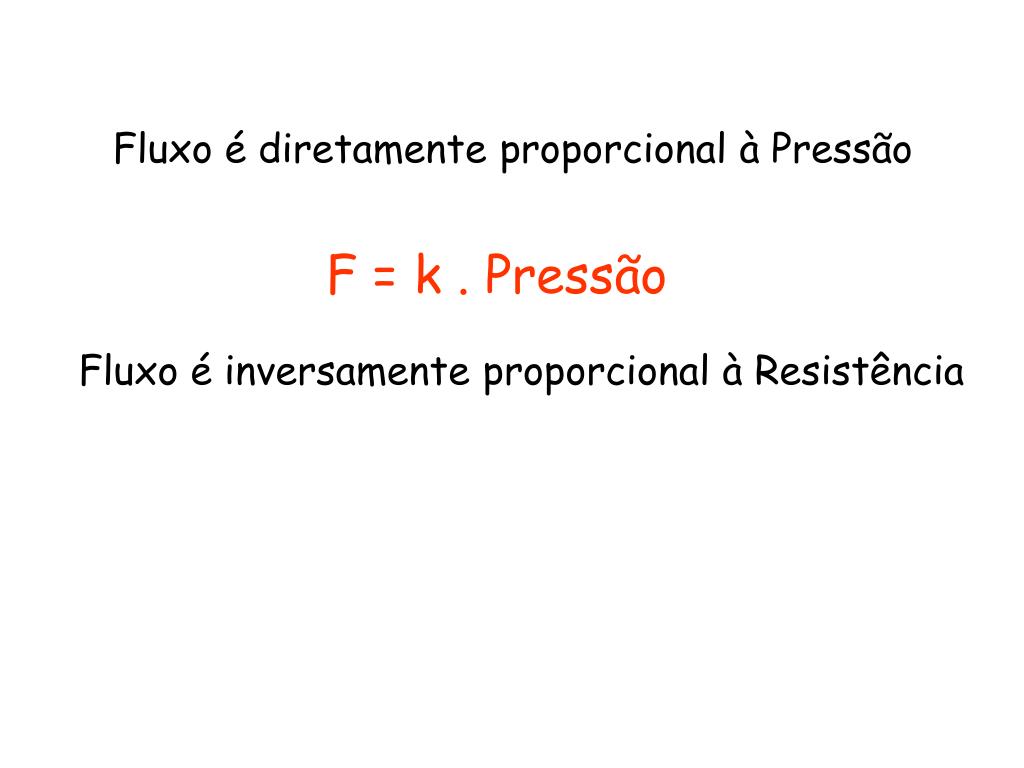

  18. Fluxo é diretamente proporcional à Pressão F = k . Pressão Fluxo é inversamente proporcional à Resistência

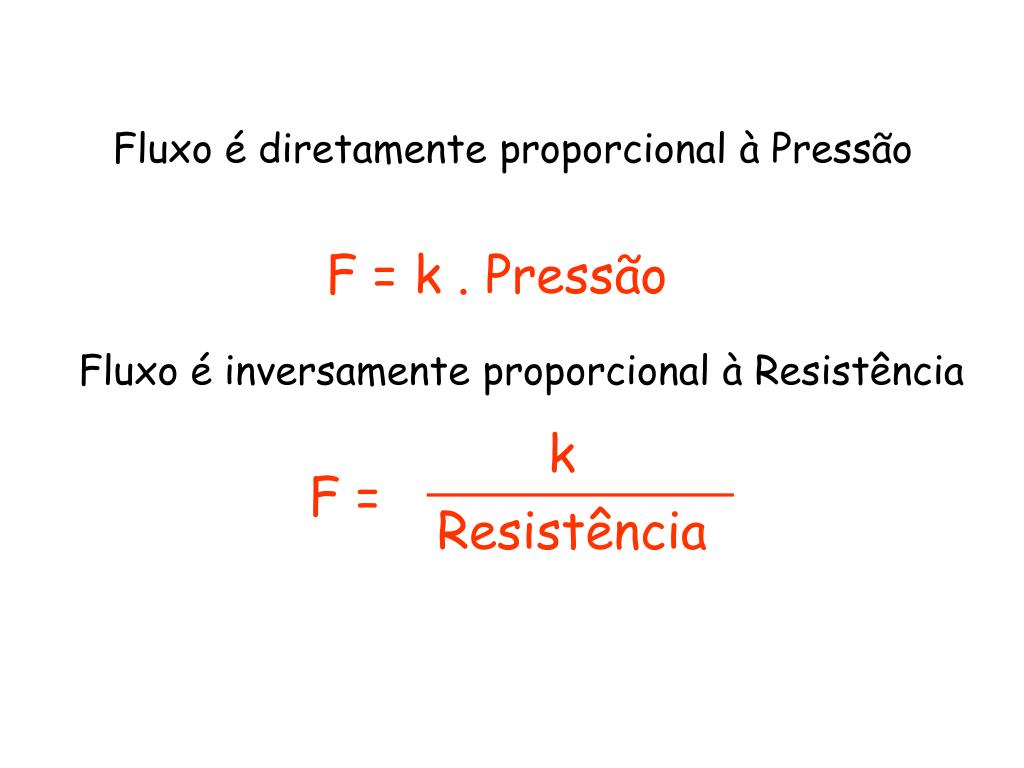

  19. Fluxo é diretamente proporcional à Pressão F = k . Pressão Fluxo é inversamente proporcional à Resistência k F = Resistência

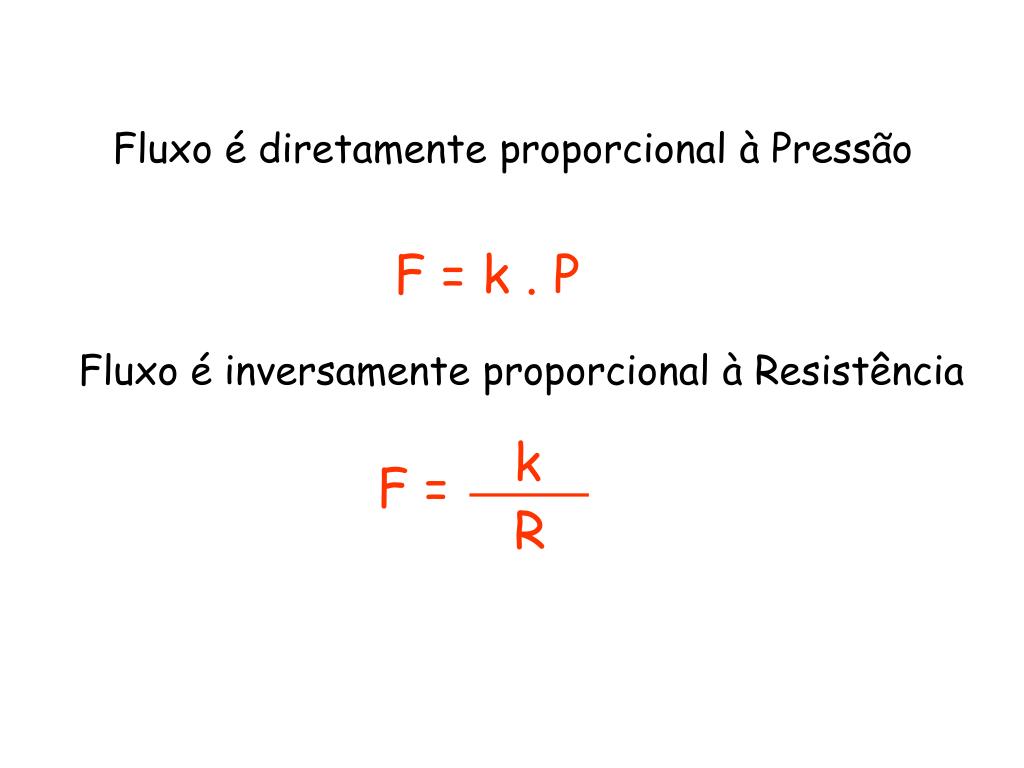

  20. Fluxo é diretamente proporcional à Pressão F = k . P Fluxo é inversamente proporcional à Resistência k F = R

  21. Fluxo é diretamente proporcional à Pressão e inversamente proporcional à Resistência

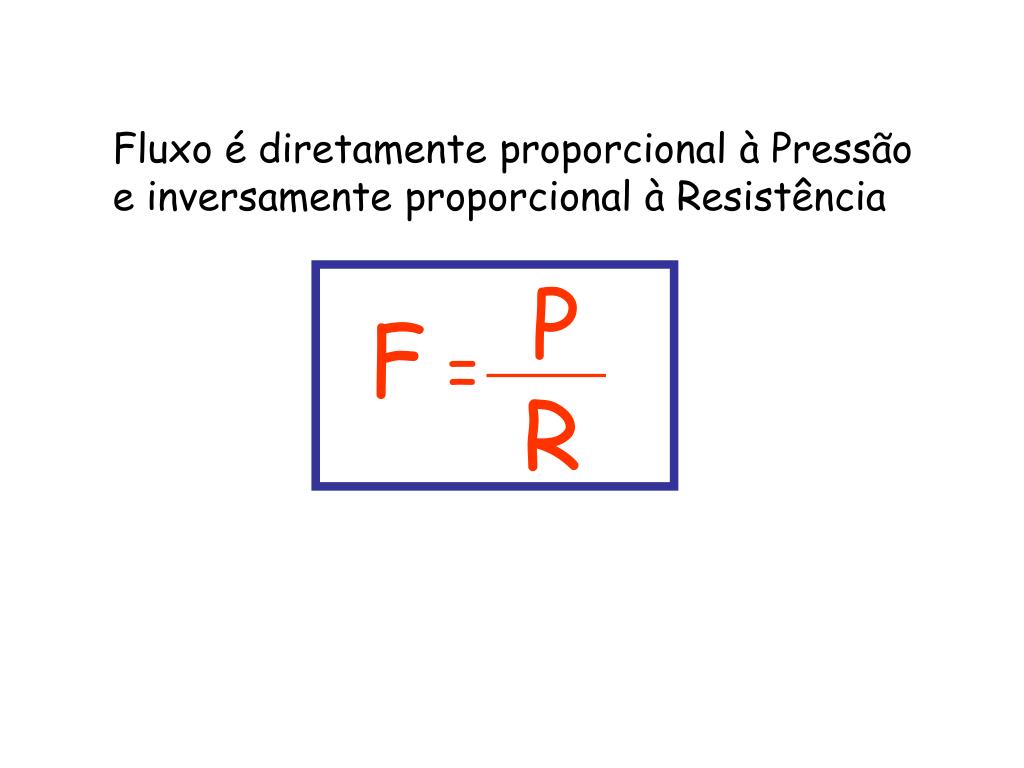

  22. Fluxo é diretamente proporcional à Pressão e inversamente proporcional à Resistência P F = R

  23. PRESSÃO FLUXO

  24. PRESSÃO FLUXO

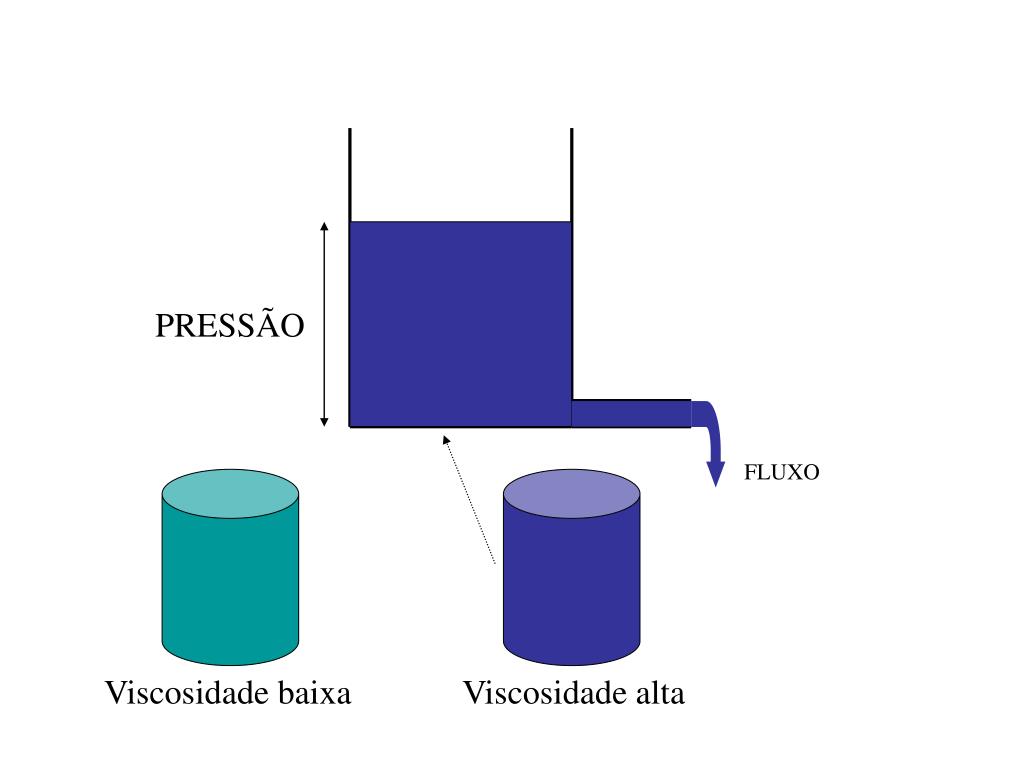

  25. PRESSÃO FLUXO Viscosidade baixa Viscosidade alta

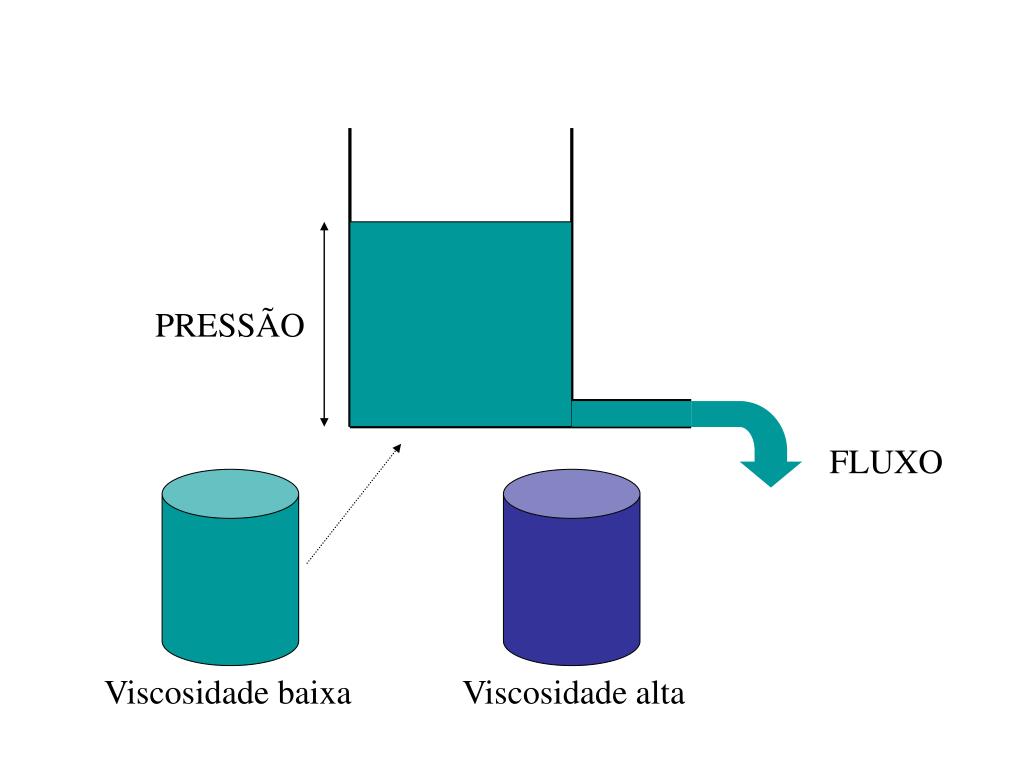

  26. PRESSÃO FLUXO Viscosidade baixa Viscosidade alta

  27. Resumindo... PRESSÃO FLUXO

  28. PRESSÃO FLUXO

  29. Mas, o que determina a resistência do tubo???

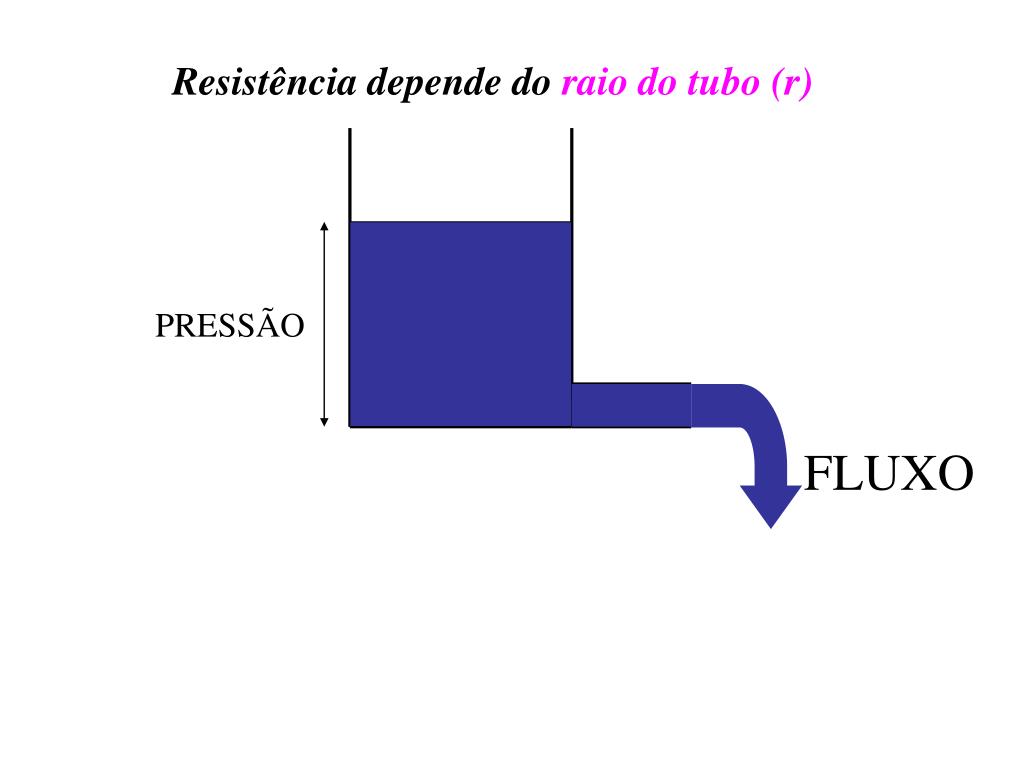

  30. Resistência depende do raio do tubo (r) PRESSÃO FLUXO

  31. PRESSÃO FLUXO

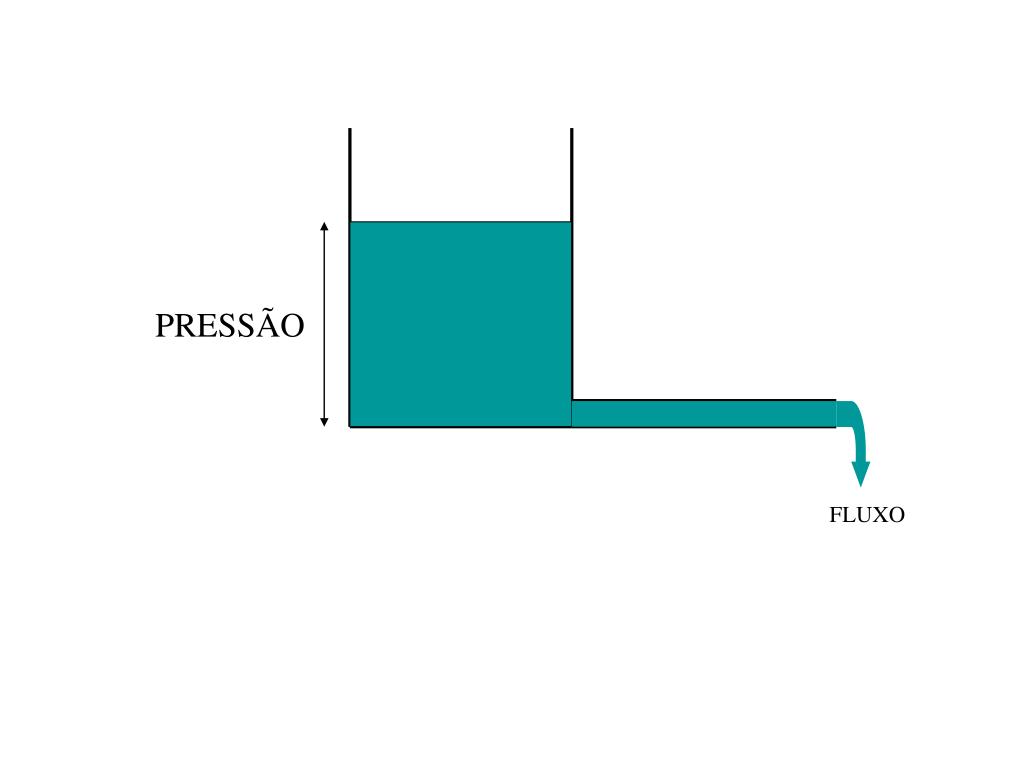

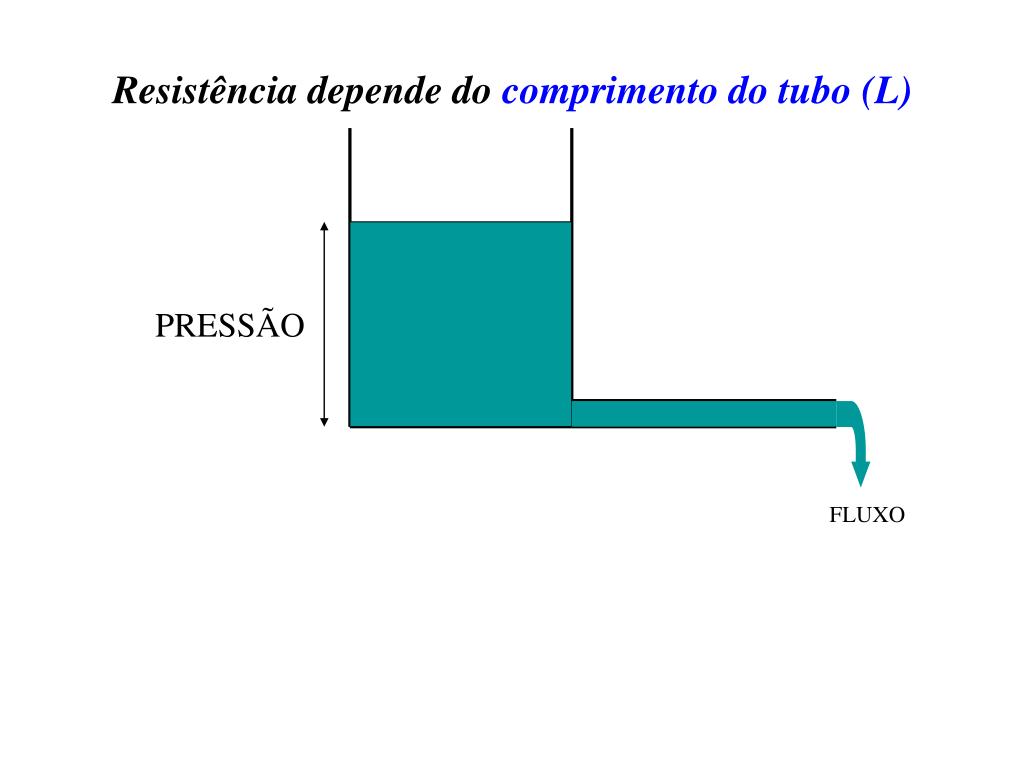

  32. Resistência depende do comprimento do tubo (L) PRESSÃO FLUXO

  33. PRESSÃO FLUXO Viscosidade baixa Viscosidade alta

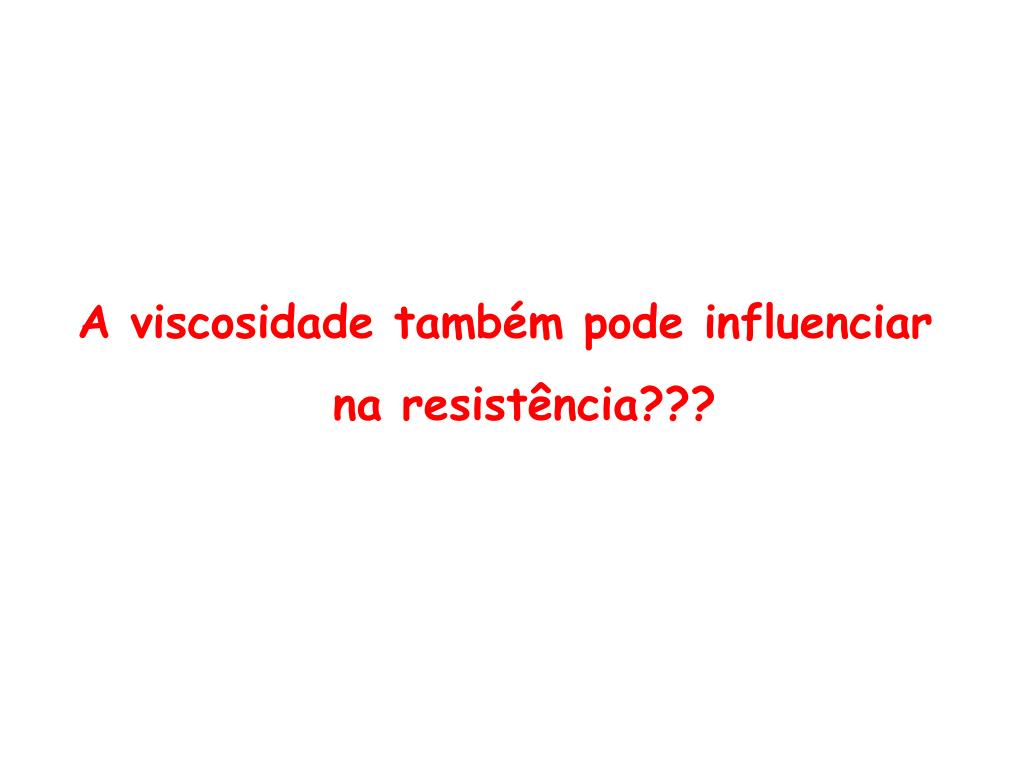

  34. A viscosidade também pode influenciar na resistência???

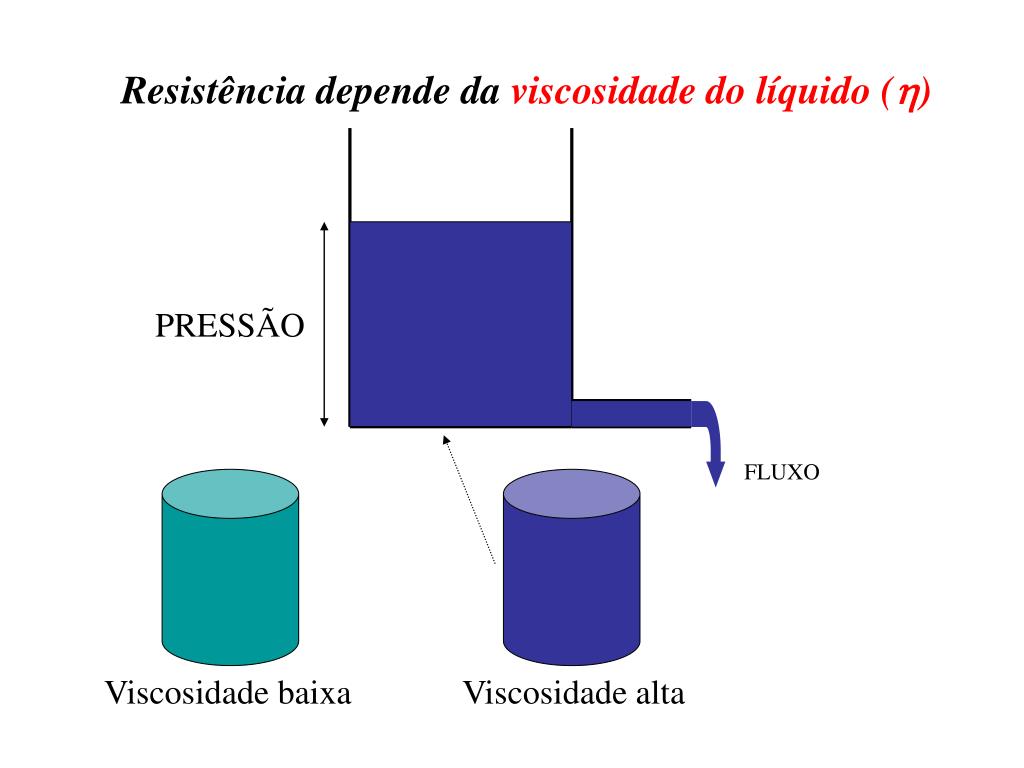

  35. Resistência depende da viscosidade do líquido () PRESSÃO FLUXO Viscosidade baixa Viscosidade alta

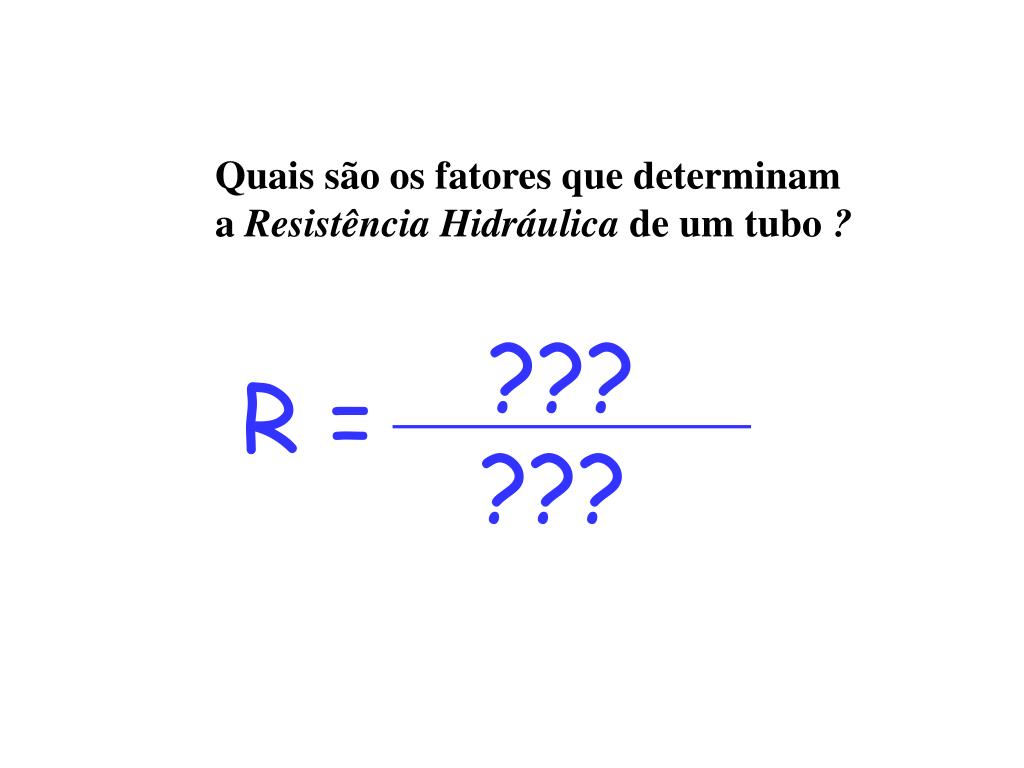

  36. Quais são os fatores que determinam a Resistência Hidráulica de um tubo ? ??? R = ???

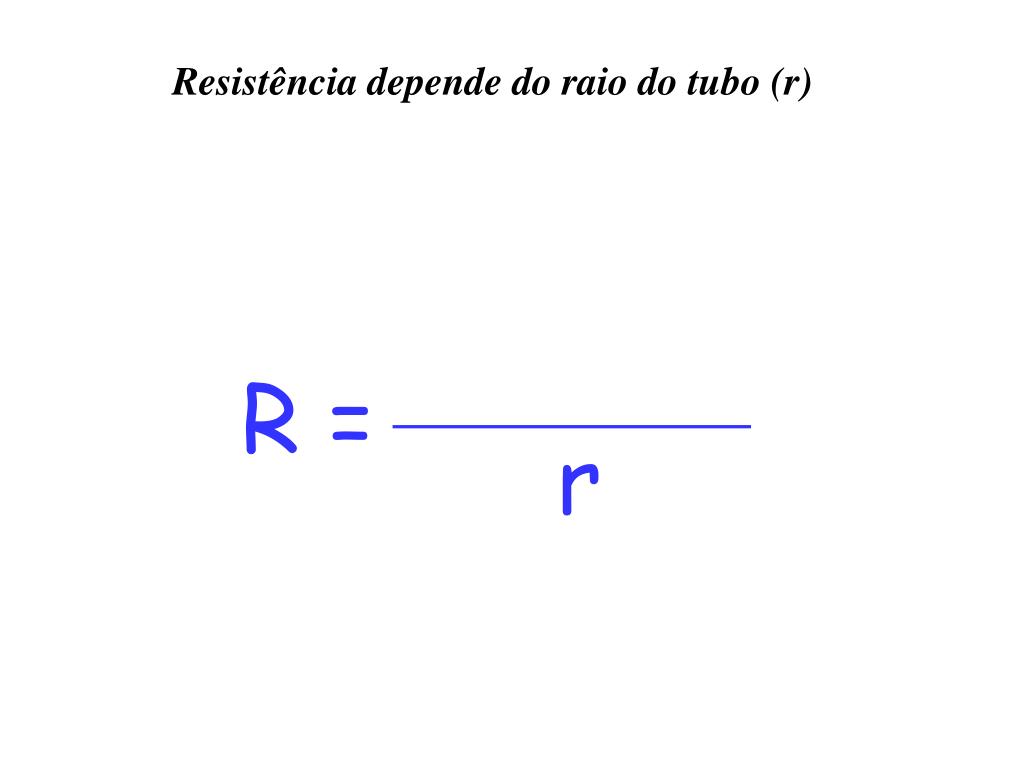

  37. Resistência depende do raio do tubo (r) R = r

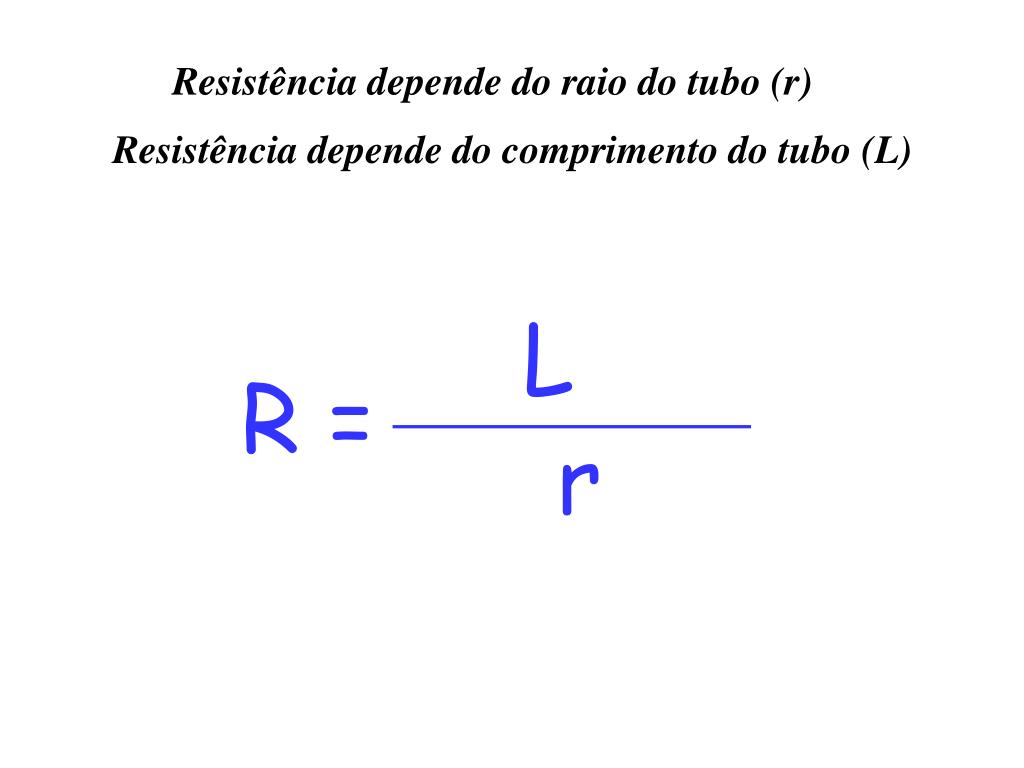

  38. Resistência depende do raio do tubo (r) Resistência depende do comprimento do tubo (L) L R = r

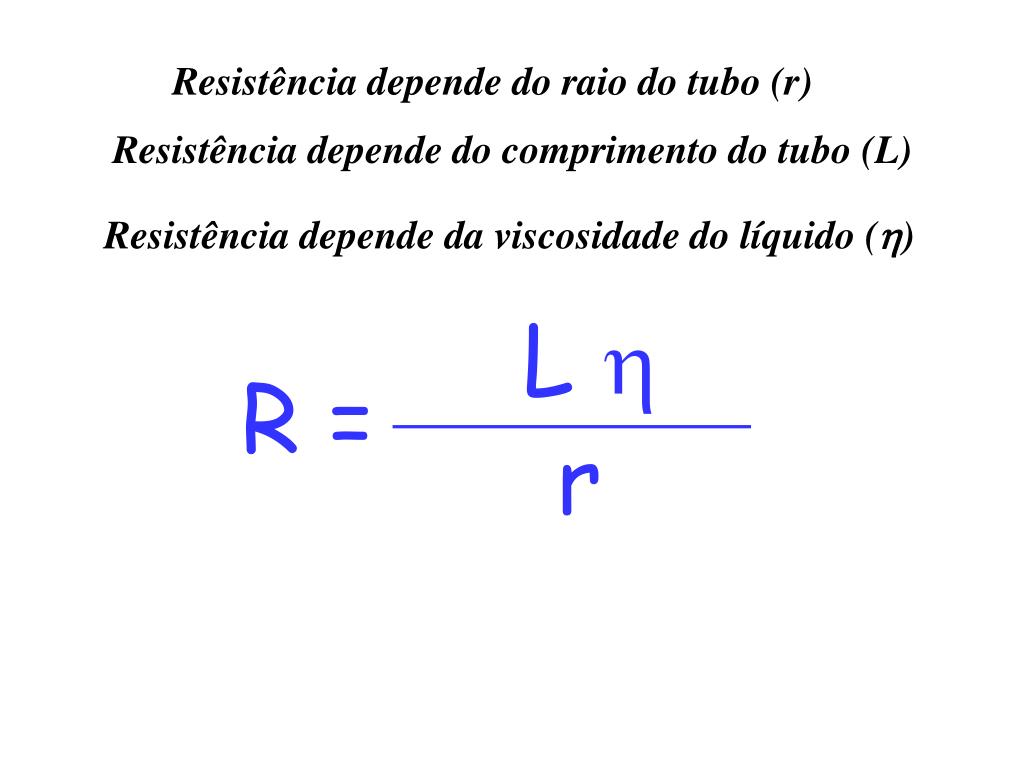

  39. Resistência depende do raio do tubo (r) Resistência depende do comprimento do tubo (L) Resistência depende da viscosidade do líquido () L  R = r

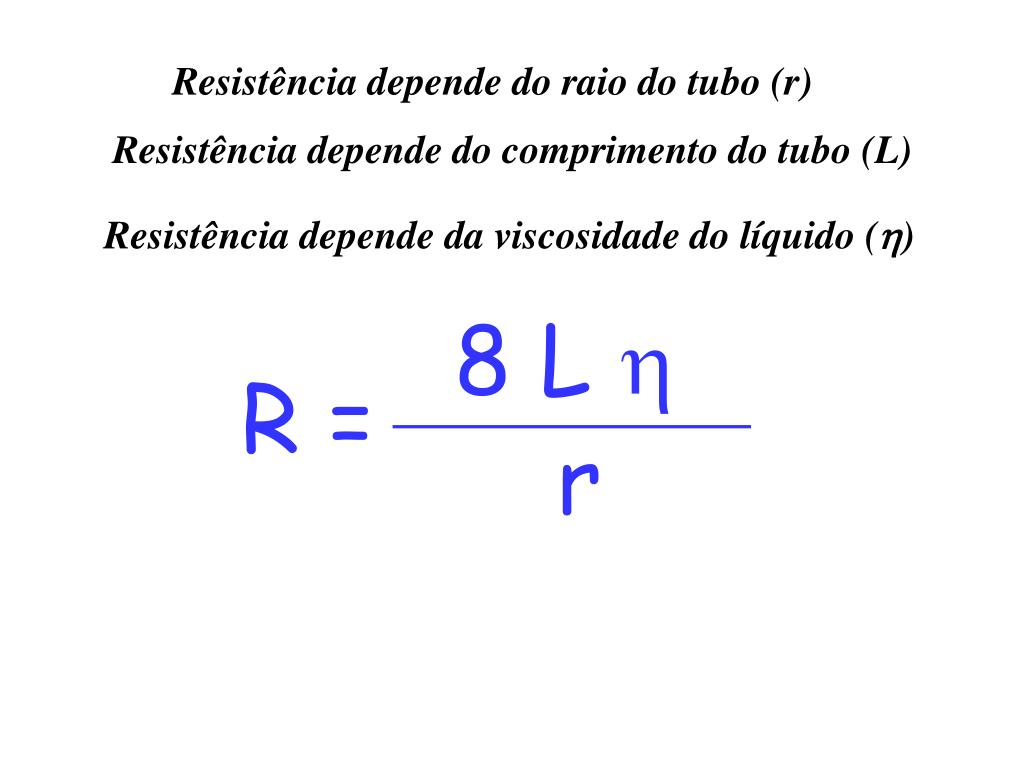

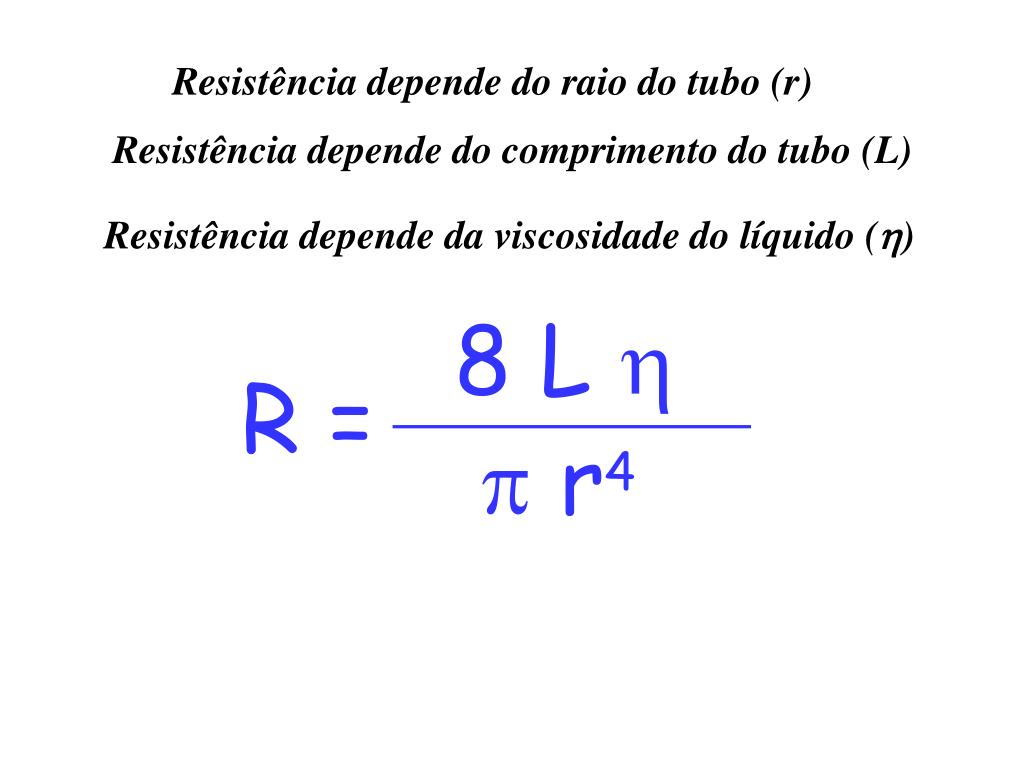

  40. Resistência depende do raio do tubo (r) Resistência depende do comprimento do tubo (L) Resistência depende da viscosidade do líquido () 8 L  R = r

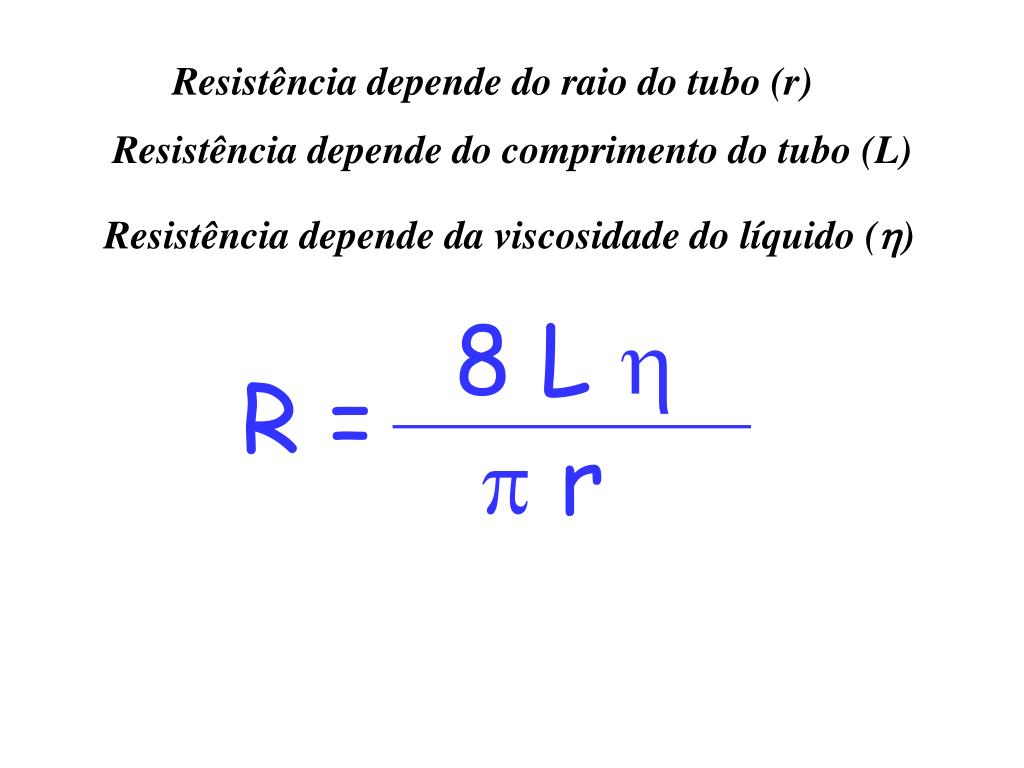

  41. Resistência depende do raio do tubo (r) Resistência depende do comprimento do tubo (L) Resistência depende da viscosidade do líquido () 8 L  R =  r

  42. Resistência depende do raio do tubo (r) Resistência depende do comprimento do tubo (L) Resistência depende da viscosidade do líquido () 8 L  R =  r4

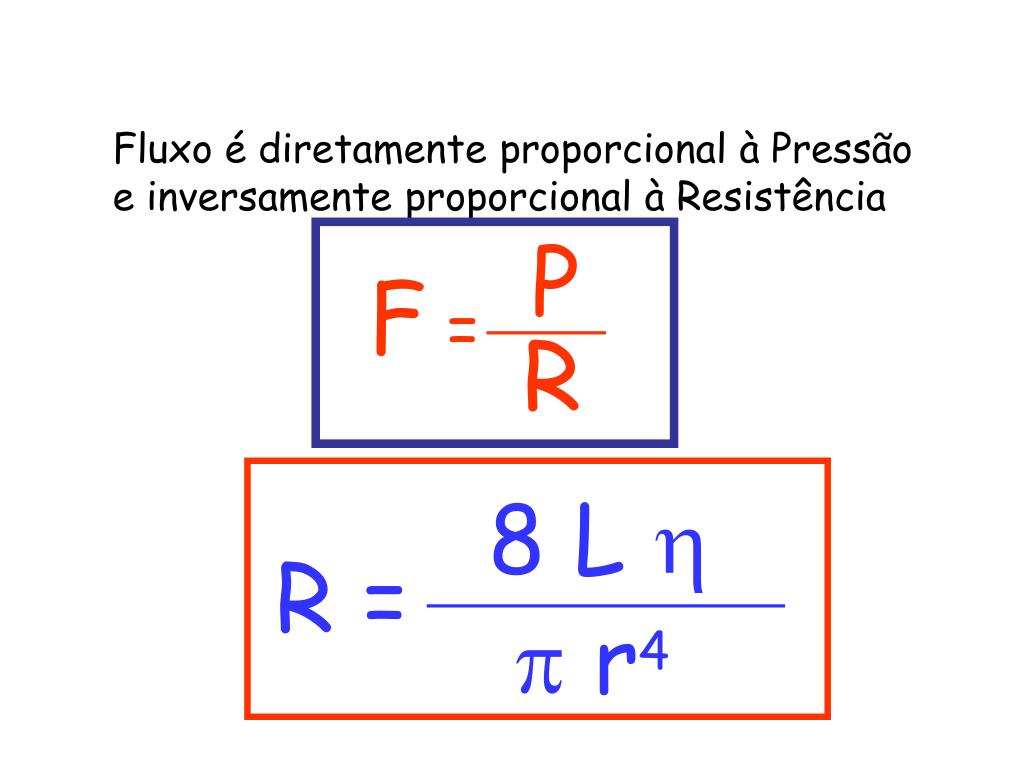

  43. Fluxo é diretamente proporcional à Pressão e inversamente proporcional à Resistência P F = R 8 L  R =  r4

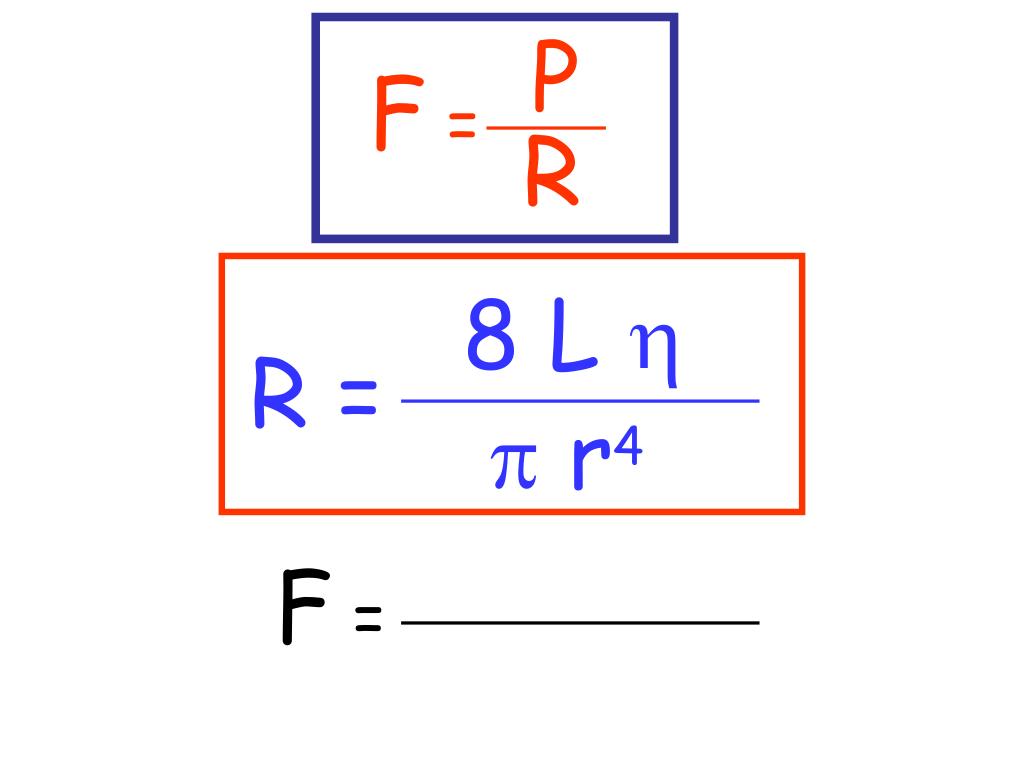

  44. P F = R 8 L  R =  r4 F =

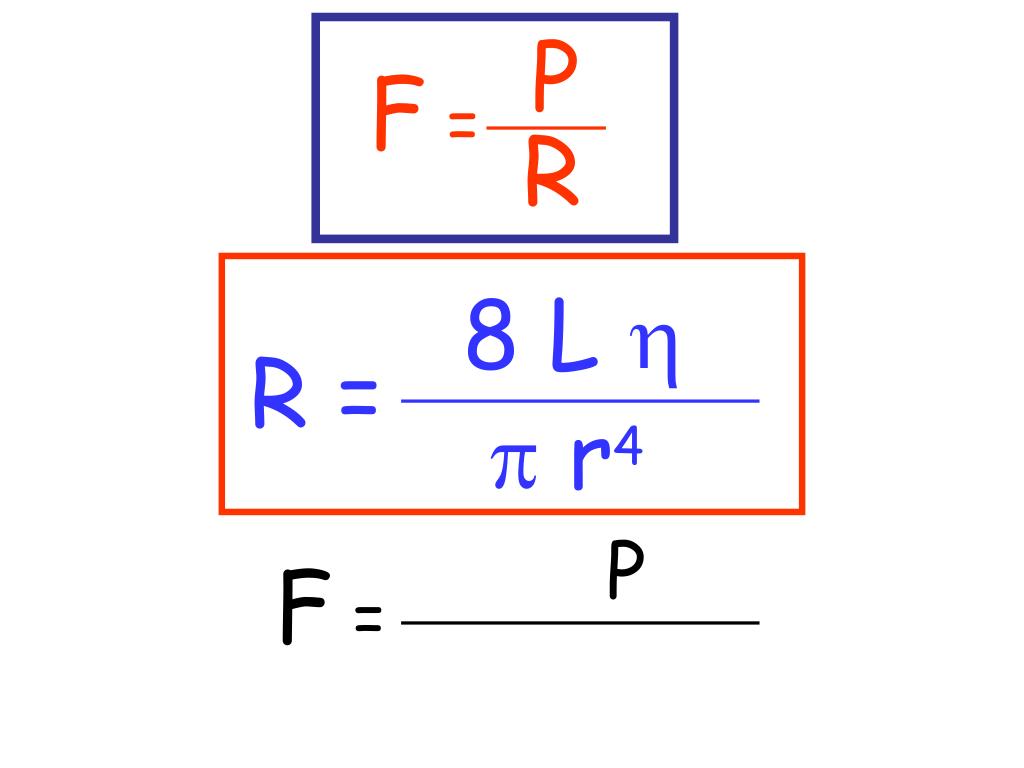

  45. P F = R 8 L  R =  r4 P F =

  46. P F = R 8 L  R =  r4  r4 P F =

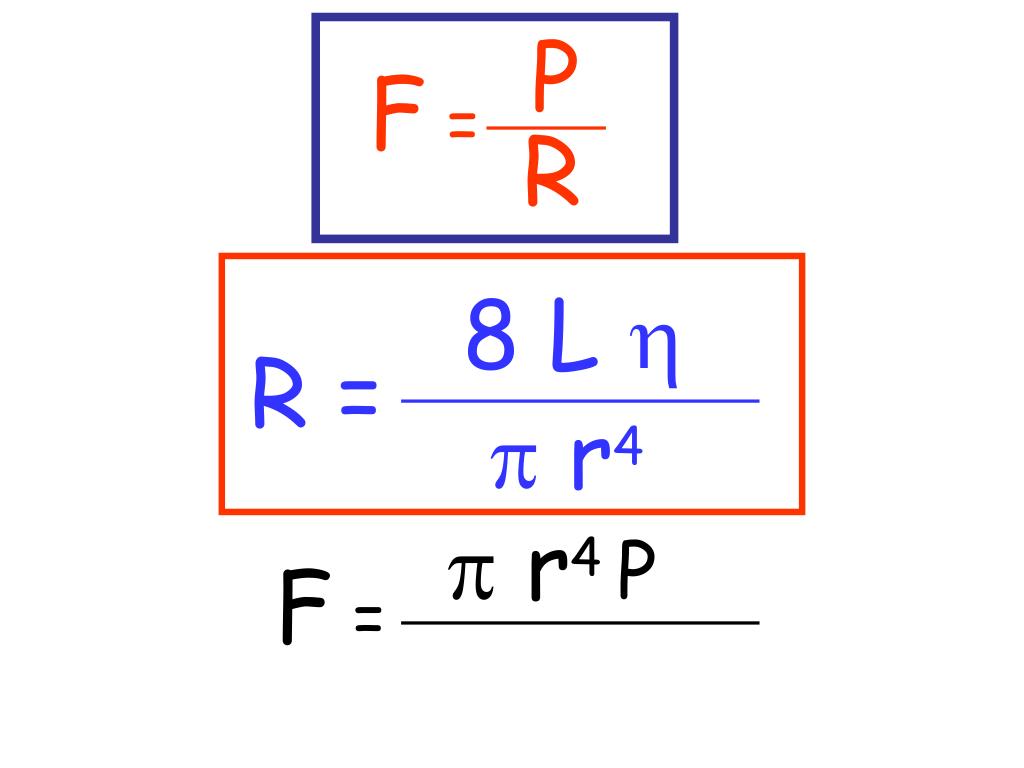

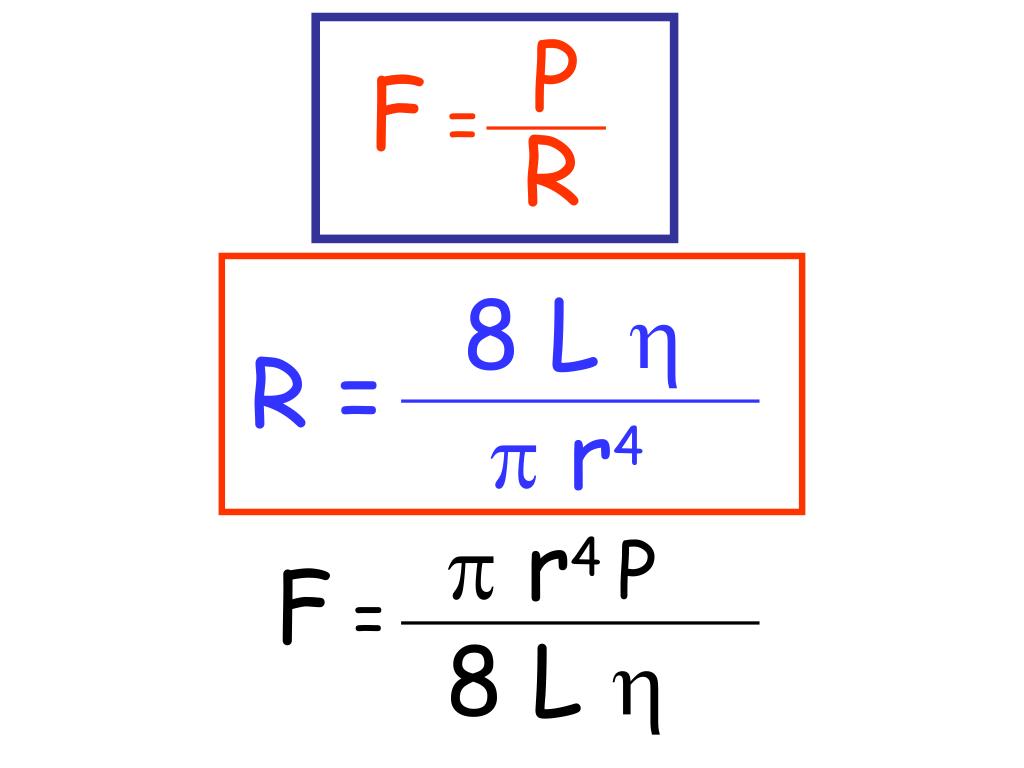

  47. P F = R 8 L  R =  r4  r4 P F = 8 L 

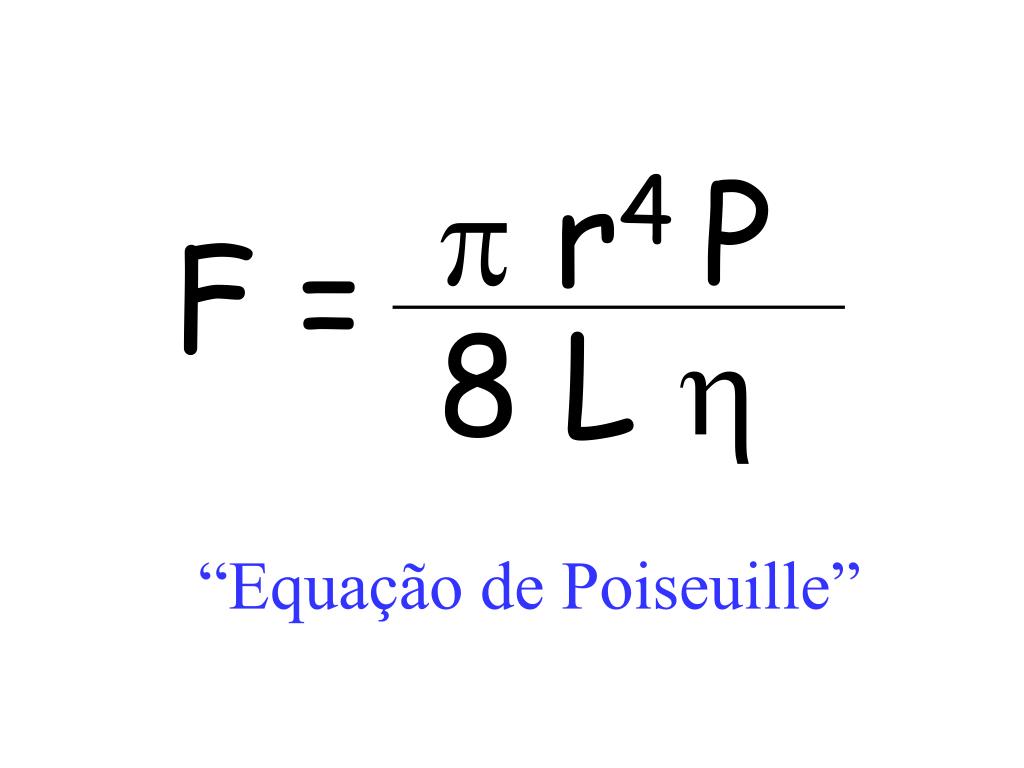

  48.  r4 P F = 8 L  “Equação de Poiseuille”
