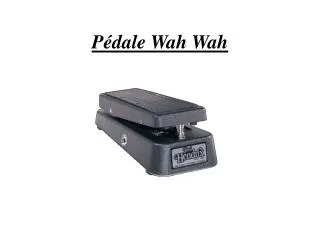

  1. Pédale Wah Wah

  2. Sommaire I – Présentation : Définition d’une pédale Wah Wah. Histoire de la pédale. Le son. II – Partie électronique : Le fonctionnement électrique. Le circuit. La bobine à inductance. III – Partie mécanique : Fonctionnement mécanique. Présentation du travail sous solidworks. IV - Synthèse

  3. Présentation Définition : -Effet transformant le son à fin qu’il reproduise le ricanement ou le pleur d’un enfant. -Utilisée essentiellement pour la guitare électrique. Histoire : -Apparue dans les années 60 -Origine : la sourdine wah wah est utilisée pour les cuivres -Utilisation : rock, reggae, jazz, blues, …

  4. Le son: -Sensation auditive dûe à une vibration acoustique. Les ondes sonores se déplacent à 300 mètres par secondes. -La note d’un instrument est composé de sinusoïdales. -Un son grave a de larges écarts entre ses sinusoïdes. -Un son aigu a de faibles écarts entre ses sinusoïdes. -L’amplitude est notée en Herz.

  5. Électronique : Fonctionnement électrique: Lorsque l’on appuie sur la pédale, nous créons un déplacement du potentiomètre qui modifie la fréquence amplifiée par le filtre passe bas actif.

  6. Composants : inductance de 500 mmH résistance : 68K Ω 1.5K Ω 100K Ω *2 470K Ω *2 470 Ω 22K Ω 1k Ω 10k Ω potentiomètre de 100k Ω condensateurs : 0.01 μF *2 4 μF 0.22 μF transistors : 2N3900A 2N2924 alimentation de 9 volts Le circuit:

  7. La bobine à inductance: -Mesures faites à l’aide d’un circuit RLC. -Utilisation d’une résistance de 1K et d’un condensateur de 2.2µF. -Signal sinusoïdale envoyé dans le circuit. -Observation d’un déphasage sur l’oscilloscope. -Varie la tension jusqu’à obtention des deux signaux en phases. -Utilisation de la formule: L=1/(4*²*F²*C) F : résonance Sqrt : racine carrée. L : l’inductance de la bobine, en Henrys. C : capacité électrique du condensateur, en Farads.

  8. Circuit utilisé:

  9. Mécanique Fonctionnement: -Pédale manipulée avec le pied. -Trois grosses parties: -la semelle. -le talon. -les deux supports d’axe. -Deux types de liaisons, encastrement et pivot. -Potentiomètre relié au talon par un fil rigide qui entraînera le changement des valeurs de la résistance. -Bouton poussoir prévu à l’avant afin de pouvoir couper la pédale. -Circuit placé sous le talon.

  10. Travail sous solidworks:
