Ampermeter Ampermeter Voltmeter Multimeter Analog Digital Digital

AMPER METER Digunakan untuk mengukur arus DC Mengukur arus yang kecil (mA), biasanya disebut Galvanometer (G)

VOLT METER Digunakanuntukmengukurtegangan DC

Digunakanuntukmengukurtegangan, arus DC dan ACmaupunmengukurhambatan MULTIMETER DIGITAL ANALOG

CARA MEMASANG ALAT UKUR KUAT ARUS (AMPER METER) DAN CARA MEMBACA HASIL PENGUKURAN MENGUKUR KUAT ARUS LISTRIK (AMPER METER DIPASANG SERI) 0,07 A 0,14 A 0,16 A CONTOH

CARA MEMASANG ALAT UKUR KUAT ARUS (AMPER METER) DAN CARA MEMBACA HASIL PENGUKURAN PADA RANGKAIAN SERI i3 = 1,4 A SERI i1 = 1,4 A i = i1 = i2 = i3 i2 = 1,4 A

i E A A A i2 R i1 A R = i = i1 = i2 CARA MEMASANG ALAT UKUR KUAT ARUS (AMPER METER) DAN CARA MEMBACA HASIL PENGUKURAN RANGKAIAN PARALEL PARALEL i = i1 + i2

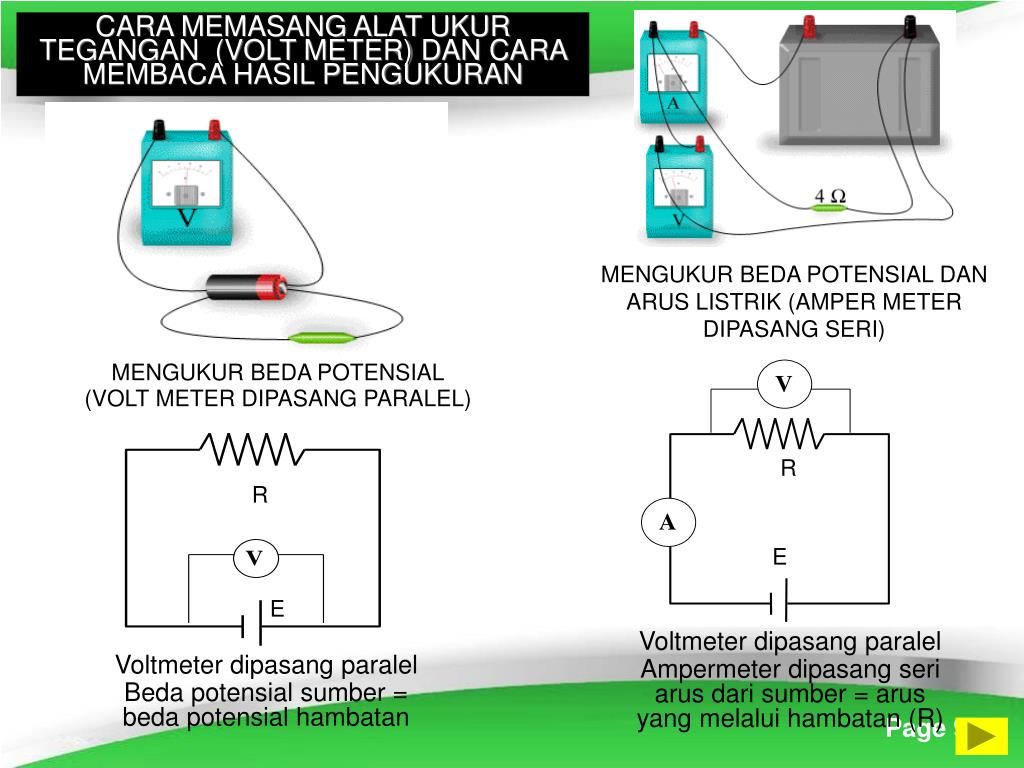

R R E E CARA MEMASANG ALAT UKUR TEGANGAN (VOLT METER) DAN CARA MEMBACA HASIL PENGUKURAN MENGUKUR BEDA POTENSIAL DAN ARUS LISTRIK (AMPER METER DIPASANG SERI) MENGUKUR BEDA POTENSIAL (VOLT METER DIPASANG PARALEL) Voltmeter dipasang paralel Ampermeter dipasang seri arus dari sumber = arus yang melalui hambatan (R) Voltmeter dipasang paralel Beda potensial sumber = beda potensial hambatan

V V1 V2 CARA MEMASANG ALAT UKUR TEGANGAN (VOLT METER) DAN CARA MEMBACA HASIL PENGUKURAN SERI 2,5 volt 3,5 volt 6 volt V = V1 +V2

R1 R2 RANGKAIAN SERI • ARUS PADA MASING-MASING HAMBATAN SAMA DENGAN ARUS YANG BERASAL DARI SUMBER I = 11 = I2 = I3 • TEGANGAN YANG ADA PADA MASING-MASING HAMBATAN JUMLAHNYA SAMA DENGAN TEGANGAN YANG BERASAL DARI SUMBER V = V1 + V2 + V3 • HAMBATAN YANG ADA PADA RANGKAIAN DAPAT DIGANTI DENGAN HAMBATAN YANG NILAINYA RS • RS = R1 + R2 + R3 RANGKAIAN PARALEL • ARUS YANG ADA PADA MASING-MASING HAMBATAN JIKA DIJUMLAHKAN SAMA DENGAN ARUS YANG BERASAL DARI SUMBER I = 11 + I2 + I3 • TEGANGAN YANG ADA PADA MASING-MASING HAMBATAN BESARNYA SAMA DENGAN TEGANGAN YANG BERASAL DARI SUMBER V = V1 = V2 = V3 • HAMBATAN YANG ADA PADA RANGKAIAN DAPAT DIGANTI DENGAN HAMBATAN YANG NILAINYA RP

R 1 3 1 1 1 2 + = + = R = R 2R 2R R R Rs1 2R P1 R R R R R RS1 RS1 R RS1 RP1 RS2 = R+R+0,7R = 2,7 R R R R RP1 RP1 R R RS2 RS2 = + = + = 1111 1 . 3,7 RP2 R RS2 R 2,7R 2,7R RS2 RP2 = 2,7R/3,7 = 0,73 R R RP2 RS1 = R + R = 2R RANGKAIAN MAJEMUK R RP1 =2/3R = 0,7 R R R RS1 R RP1

R 4 W 12 V 12 V E 2 W E R1 R2 MENGGUNAKAN AMPER METER DAN VOLTMETER DALAM RANGKAIAN Rs = R1 + R2 = 4+2 = 6 W Arus pada resistor i = E/R = 12/4 = 3 A i = E/Rs = 12/6 = 2A V = i .Rs = 2.6 = 12 V V = i .R = 3.4 = 12 V Beda potensial pada resistor V1 = i .R1 = 2.4 = 8 V V2 = i .R2 = 2.2 = 4 V

i i1 i1 3 W 8 W 4 W 6 W Berapa besar arus serta bedapotensial pada masing masing lampu Berapa besar arus yang berasal dari sumber tegangan serta arus pada masing-masing lampu.Dan berapa beda potensial pada masing-masing lampu Rangkaian SERI Rs = 8 + 4 = 12 W i = E/Rs =24/12=2A V1 = i .R1 = 2.8 = 16 V V2 = i .R2 = 2.4 = 8 V Rangkaian PARALEL 1/RP = 1/3 + 1/6 = 2/6 + 1/6 = 3/6 RP = 6/3 =2 W i = E/RP =12/2=6 A V1 = V2 = E = 12 V i1 = V1/R1 = 12/3 = 4 A i2 = V2/R2 = 12/6 = 2 A

ENERGI DAYA Energi yang tiap satuan waktu dalam penghantar/hambatan disebut daya. V = i. R W = V.i.t W = i.R2.t W V.i.t P = = t t P = V.i V2 P = R atau P = i.R2 ENERGI DAN DAYA LISTRIK Apabila suatu penghantar/hambatan dialiri arus listrik, maka pada penghantar/ hambatan timbul panas. Panas ini adalah bentuk dari energi yang tersimpan pada penghantar/hambatan. W = energi listrik ( Joule/J) V = Beda potensial (volt) R = Hambatan (ohm) I = Arus listrik (A) P = Daya listrik (Watt/W)

V2 P = R V2 2402 R = = = 960 W P 60 i = V/R = 240/960 = 0,25 A MENJELASKAN TEGANGAN YANG TERTERA PADA ALAT LISTRIK DAN MAMPU MENGHITUNG ENERGI DAN DAYA YANG TERPAKAI PADA ALAT LISTRIK Lampu ini memerlukan beda potensial 6 Volt dan arus 0,3 A. Bagaimana jika diberi beda potensial lebih kecil misalnya 5 Volt ? Atau arus lebih kecil misalnya 0,2 A ? Lampu menyala tidak terang . Bagaimana jika beda potensial dan arusnya diperbesar ? Lampu akan putus. Berapa besar hambatan lampu, dan berapa arus yang diperlukan lampu Berapa besar hambatan lampu, dan berapa daya dari lampu R = V/I = 6/0,3 = 20 W P = V.i = 6 . 0,3 = 1,8 W contoh :

JOULE METER MERUPAKAN ALAT UNTUKMENGUKUR DAYA,ALAT INI TERPASANG PADA SETIAP RUMAH YANG MENGGUNAKAN LISTRIK DARI PLN kWhmerupakansingkatandari kilo watt hour , artinyadaya yang digunakanolehalat-alatdirumah ( lampu, AC, pompalistrik, Komputer, setrikadll ) dihitungdalamkilo wattuntukwaktu1 jam. PLN menghitungbiayadalam 1 jam (hour). 1 kW = 1000 watt. Biaya per kWh Rp 500,- Misalnya dikamarmu menggunakan lampu 25 watt dimana setiap hari dinyalakan rata-rata selama 10 jam. Berapa biaya yang harus dibayar setiap bulan ( 30 hari ). Jawab : 25 watt = 0,025 kW Penggunaan selama 1bulan = 10 x 30 = 300 jam Daya yang digunakan 300 x 0,025 = 7,5 kWh Biaya yang harus dibayar = 7,5 x 500 = Rp 3750 JOULE METER

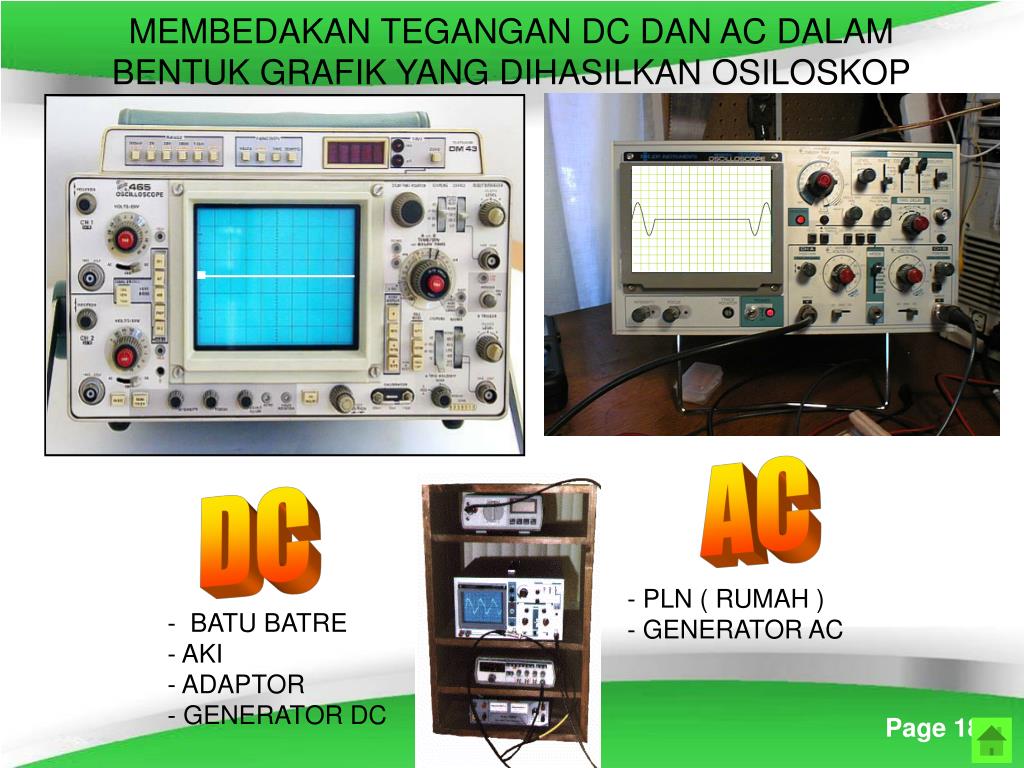

MEMBEDAKAN TEGANGAN DC DAN AC DALAM BENTUK GRAFIK YANG DIHASILKAN OSILOSKOP AC DC • - PLN ( RUMAH ) • GENERATOR AC • - BATU BATRE • AKI • ADAPTOR • GENERATOR DC

PENERAPAN AC DAN DC DALAM KEHIDUPAN SEHARI-HARI Tunjukkan alat mana yang menggunakan sumber tegangan AC dan mana yang menggunakan sumber tegangan DC atau keduanya 5 6 2 1 3 4 7 8
