  1. MPGD（GEM）開発の現状 宇野彰二　KEK 2006年12月19日　 　　　　測定技術開発室　　 熱中性子検出器 　　　　　原研でのビームテスト

  2. GEMの中性子検出器への応用 • 圧力容器不要 • 自由な読み出しパターンを選べる。 • 高分解能 • 位置、時間 • ガンマ線に対して不感 • 高計数率に耐えられる ｎ Ar-CO2 gas GEM1-B 1 mm a GEM2-B 1 mm 1 mm 2 mm GEM3-Cu 実際には8枚 読み出し基板

  3. 検出効率ｖｓB-GEM枚数

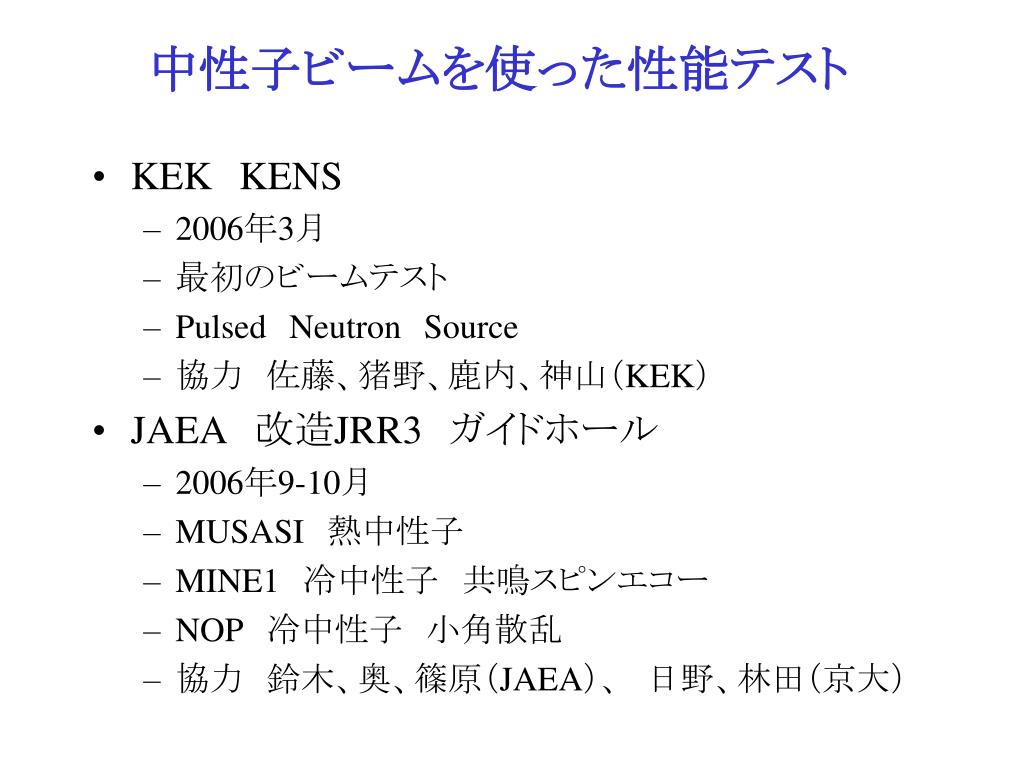

  4. 中性子ビームを使った性能テスト • KEKKENS • 2006年3月 • 最初のビームテスト • PulsedNeutronSource • 協力　佐藤、猪野、鹿内、神山（KEK）　 • JAEA　改造JRR3　ガイドホール • 2006年9-10月 • MUSASI　熱中性子 • MINE1　冷中性子　共鳴スピンエコー • NOP　冷中性子　小角散乱 • 協力　鈴木、奥、篠原（JAEA）、　日野、林田（京大）　　

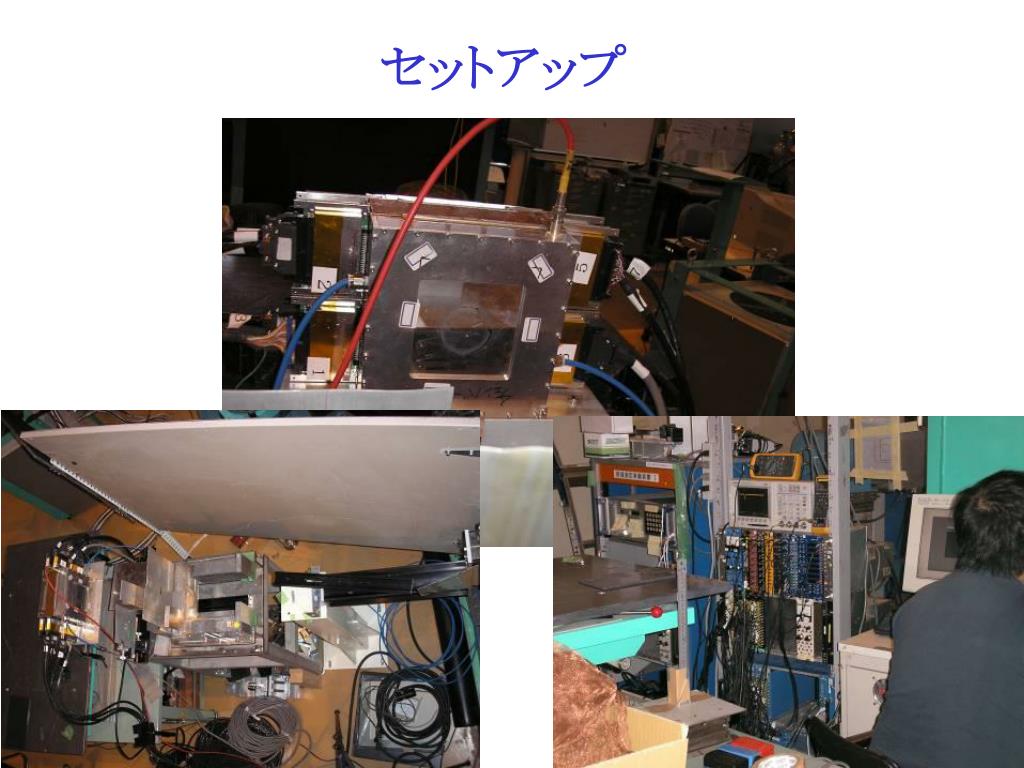

  5. セットアップ

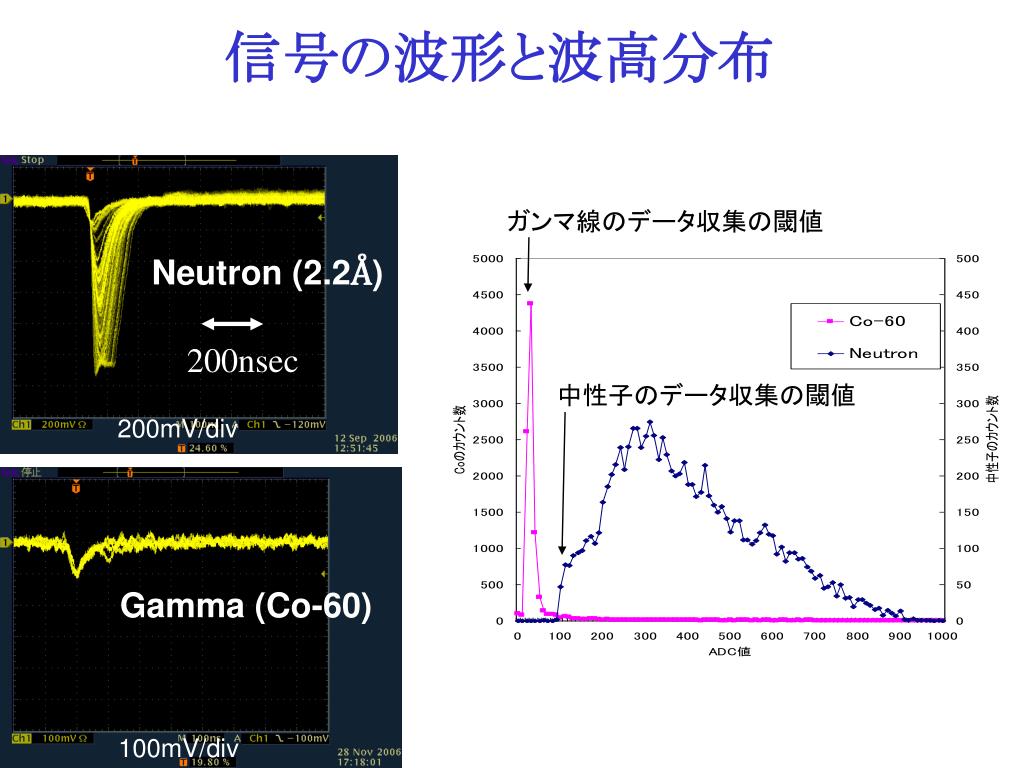

  6. ガンマ線のデータ収集の閾値　 中性子のデータ収集の閾値 信号の波形と波高分布 Neutron (2.2Å) 200nsec 200mV/div Gamma (Co-60) 100mV/div

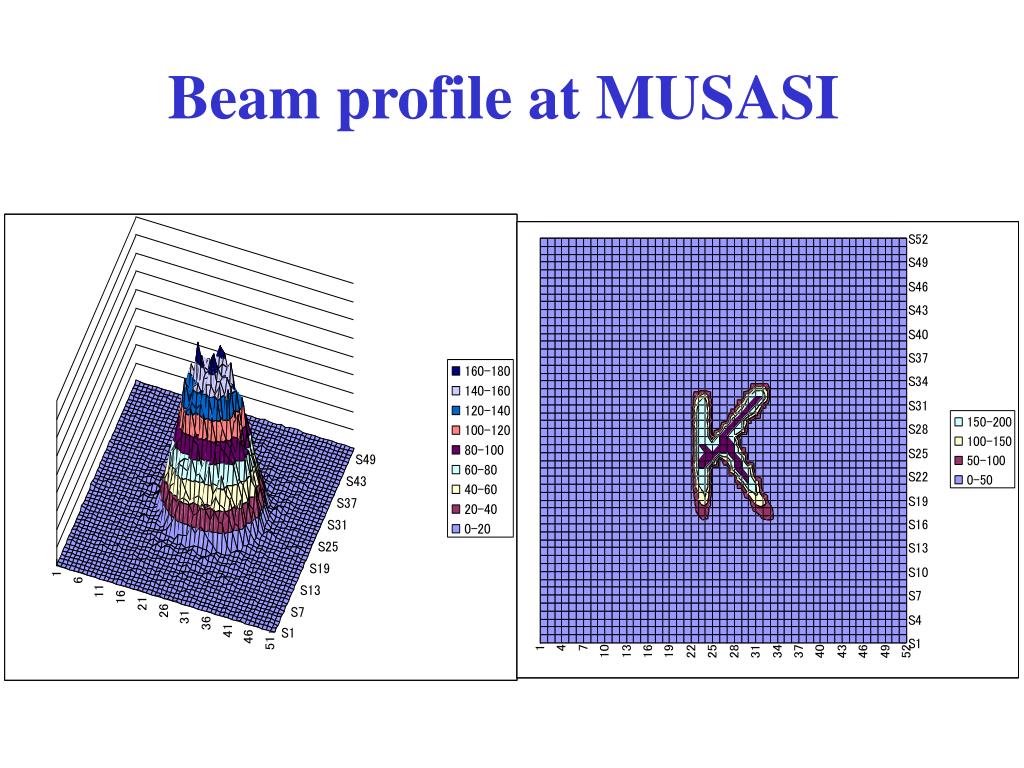

  7. Beam profile at MUSASI

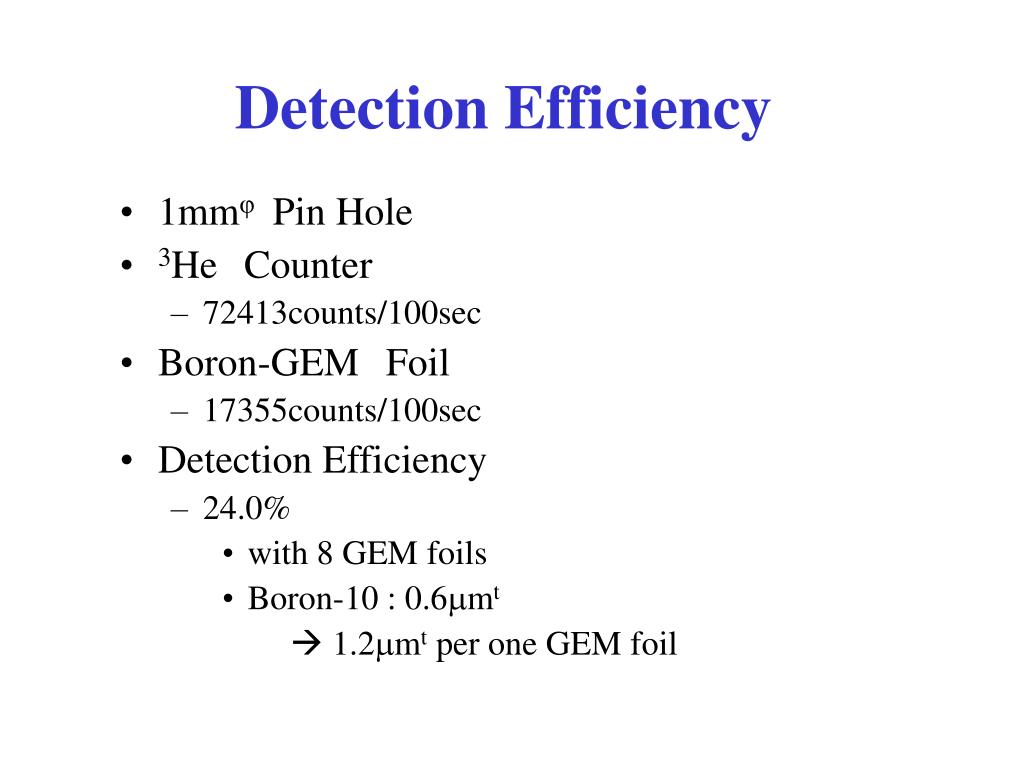

  8. Detection Efficiency • 1mmφPin Hole • 3HeCounter • 72413counts/100sec • Boron-GEMFoil • 17355counts/100sec • Detection Efficiency • 24.0% • with 8 GEM foils • Boron-10 : 0.6mmt 　　　 1.2mmt per one GEM foil

  9. Position resolution with 0.5mmf pin hole 2D Log scale 1D Liner scale Strip pitch : 1.6mm

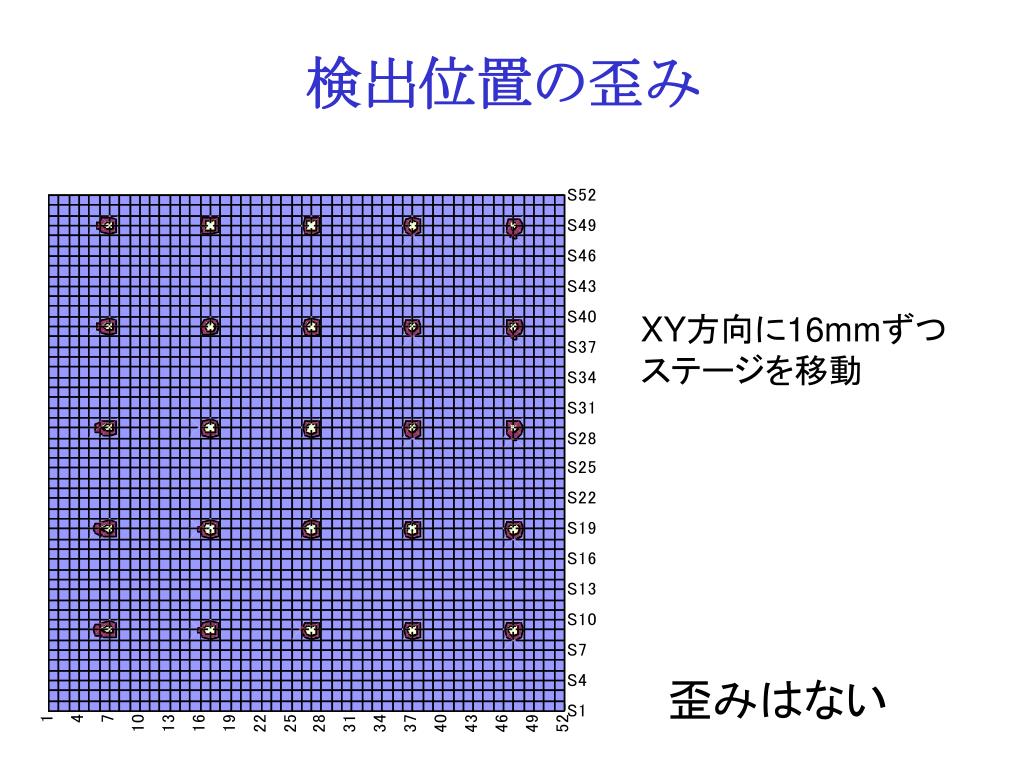

  10. 検出位置の歪み XY方向に16mmずつ ステージを移動 歪みはない

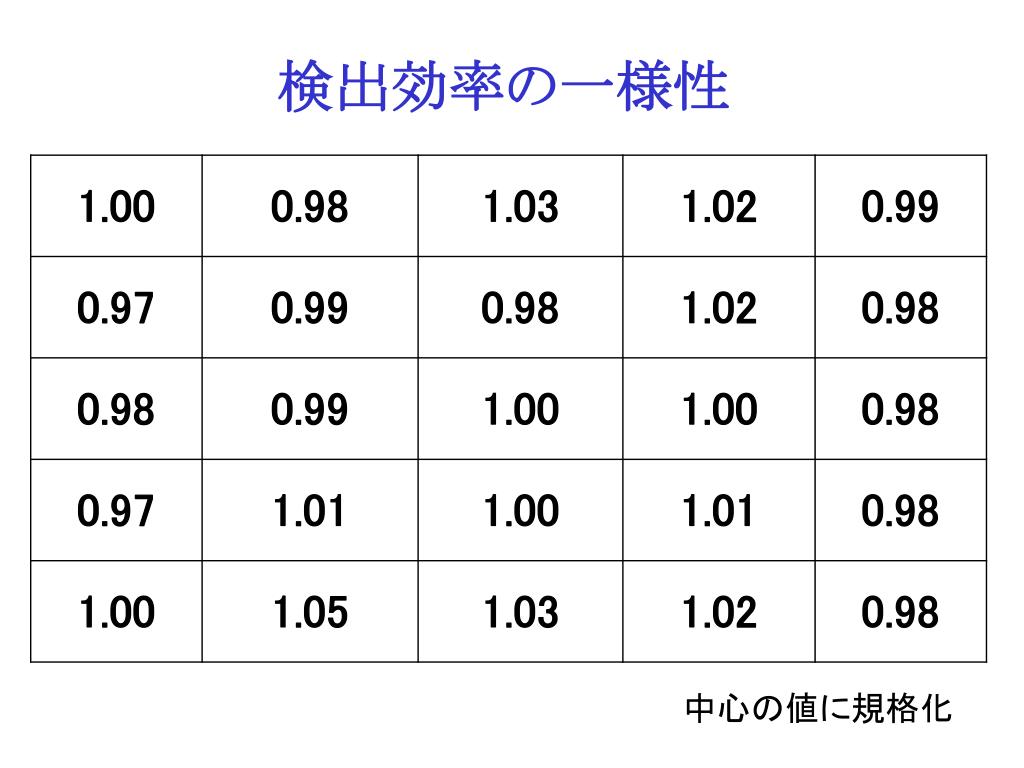

  11. 検出効率の一様性 中心の値に規格化

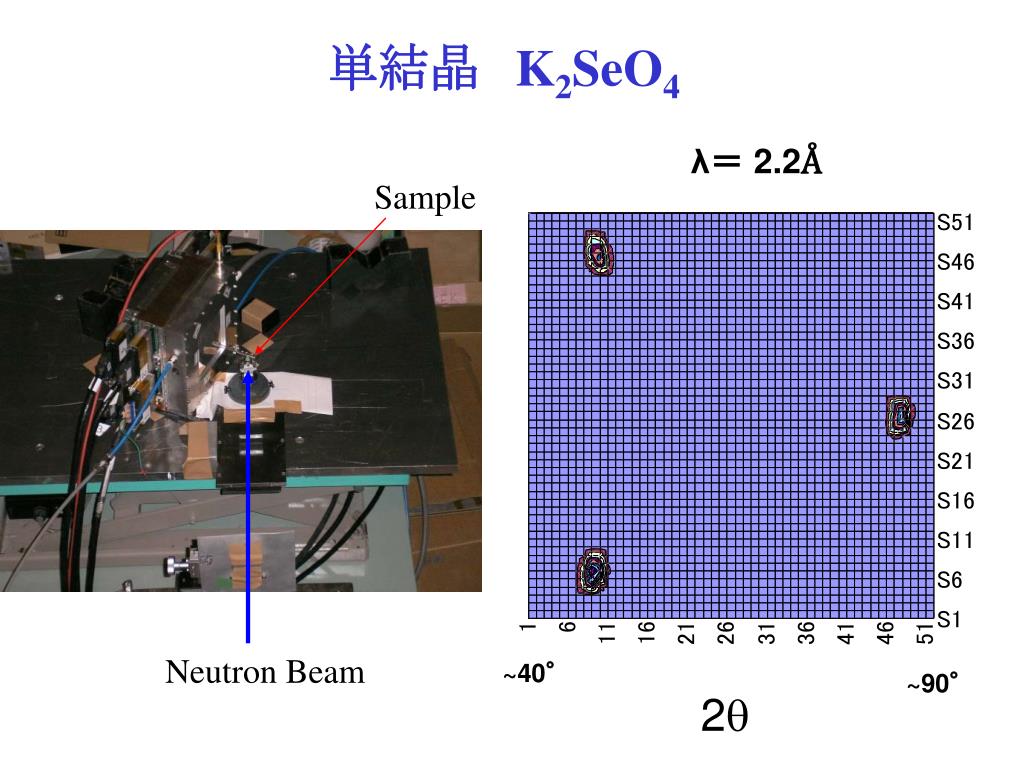

  12. 単結晶　K2SeO4 λ＝ 2.2Å Sample Neutron Beam ~40° ~90° 2q

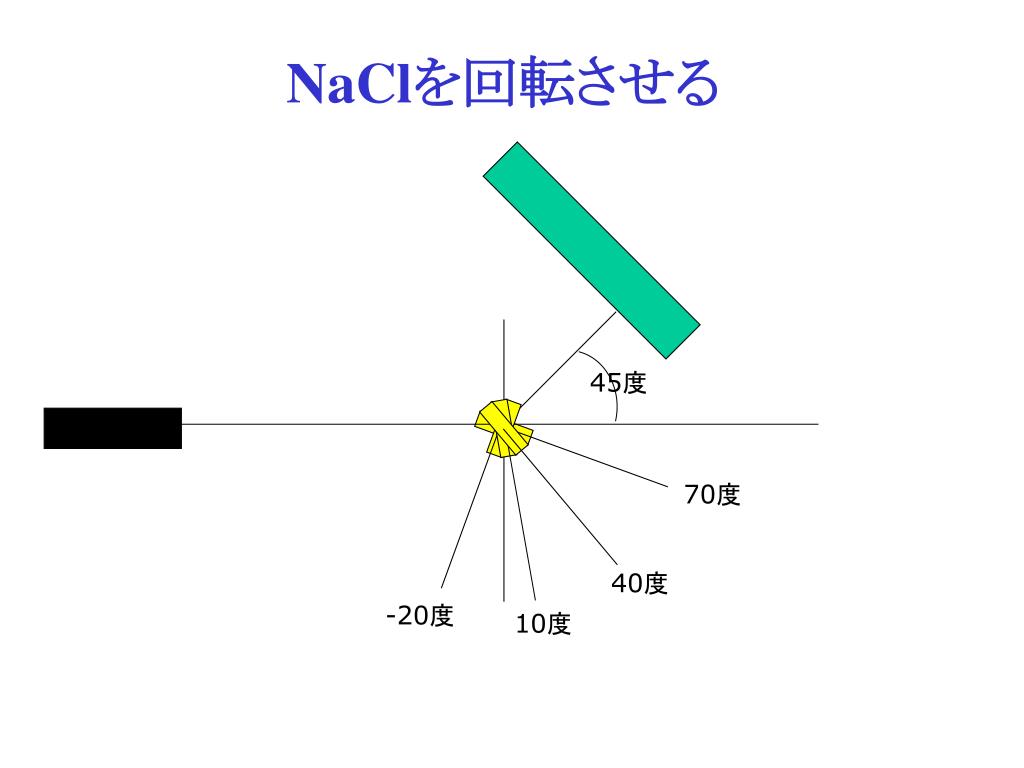

  13. NaClを回転させる 45度 70度 40度 -20度 10度

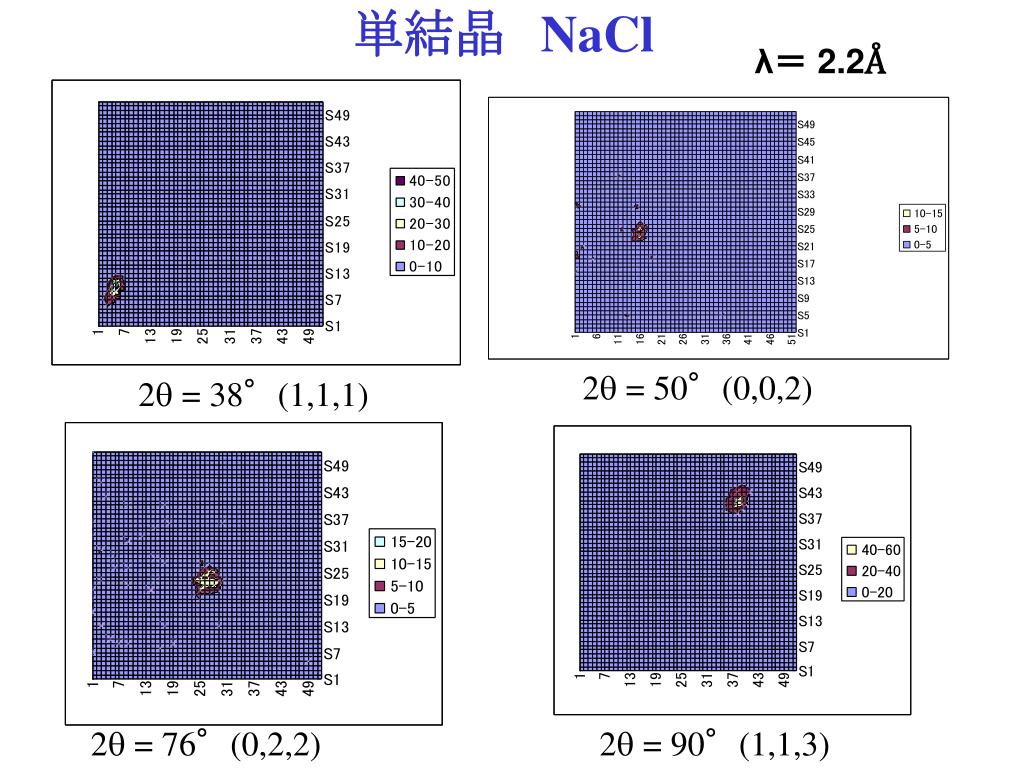

  14. λ＝ 2.2Å 単結晶　NaCl 2q = 50°(0,0,2) 2q = 38°(1,1,1) 2q = 76°(0,2,2) 2q = 90°(1,1,3)
