长沙市混凝土质量追踪及动态监管系统. 混凝土试块植入 RFID 芯片说明. 3.2 监理芯片信息管理客户端操作步骤. 1 、监理单位需先 下载并安装 长沙市混凝土芯片监理客户端。. 对安装读写芯片设备的电脑及网络要求 —— 操作系统（软件） : Windows2000 sp4 Windows2003 sp2 Windows XP sp3 Windows 7 Net Framework ： 2.0 sp2 及以上 网络连接： 1M 以上独享带宽 ADSL 电脑硬件： 处理器： 500MHz 以上 内存： 200MB 以上
E N D
长沙市混凝土质量追踪及动态监管系统 混凝土试块植入RFID芯片说明
3.2 监理芯片信息管理客户端操作步骤 1、监理单位需先下载并安装长沙市混凝土芯片监理客户端。 • 对安装读写芯片设备的电脑及网络要求—— • 操作系统（软件）: • Windows2000 sp4 Windows2003 sp2 Windows XP sp3 Windows 7 • Net Framework：2.0 sp2 及以上 • 网络连接： 1M以上独享带宽ADSL • 电脑硬件： • 处理器： 500MHz以上 • 内存： 200MB以上 • 磁盘空间：600MB • 接口：USB2.0接口一个
3.2 监理芯片信息管理客户端操作步骤 2、监理单位跟芯片供应商购买读写器及芯片，安装监理芯片客户端(从混凝土追踪网上下载“商混砼系统芯片(客户端)”并解呀（程序中包涵芯片读写器的驱动程序及软件所驱动)。
3.2 监理芯片信息管理客户端操作步骤 解压后点击“HNTRFRID.EXE”进行客户端安装 安装过程中“主件选择”请依据自己所使用的操作系统进行勾选 1、XP操作系统 2、WIN7以上
3.2 监理芯片信息管理客户端操作步骤 安装完成后系统会自动弹出“读写器驱动安装”——直接点击“预装驱动” 再点击“预装驱动”——
3.2 监理芯片信息管理客户端操作步骤 预安装成功后，将读写器接上电脑，电脑会弹出“找到新硬件向导”，可以选择“自动安装软件”。当自动安装软件不行时，请选择“从列表或指定位置安装”按钮，点击“下一步”—— 然后点击“浏览”，从电脑硬盘里找到驱动程序安装目录，再点击“下一步”——
3.2 监理芯片信息管理客户端操作步骤 最后，完成IC卡读写器的数据接口的安装。 最后一步，点击“我的电脑”右键“属性”，在“硬件”的“设备管理器”里查看“RFID设备”。即表示已成功安装完成。
3.2 监理芯片信息管理客户端操作步骤 3、监理人员可以直接通过插入“加密锁”点击【登陆】即可进入该系统。
3.2 监理芯片信息管理客户端操作步骤 4、监理人员进入芯片监理客户端界面。
3.2 监理芯片信息管理客户端操作步骤 5、点击“新增见证试块信息”（注：添加见证信息，只显示最近四天的流水号，以递交时间为准，显示前天、昨天、今天、明天的生产数据），弹出如下界面——
3.2 监理芯片信息管理客户端操作步骤 6、点击“添加见证试块信息”，弹出如下界面—— 注： 养护条件，不默认选择但必填，文字使用和芯片相同颜色 成型日期，只能选择今天、明天、后天，共三天的日期 录入见证信息的时候，记录已填过见证员的名字和证号
3.2 监理芯片信息管理客户端操作步骤 7、完整填写“见证人”、“见证员证号”、“取样部位”、“养护条件”、“试件尺寸”等信息——
3.2 监理芯片信息管理客户端操作步骤 8、点击“否”，即弹出如下界面——
3.2 监理芯片信息管理客户端操作步骤 9、见证信息可“删除”和“修改”，点击“修改”，即弹出如下界面——
3.2 监理芯片信息管理客户端操作步骤 10、点击“删除”，即弹出如下界面——
3.2 监理芯片信息管理客户端操作步骤 11、添加完见证信息后，若点击“是”，即弹出如下界面——
3.2 监理芯片信息管理客户端操作步骤 12、开始芯片的写入，写入第一张芯片，即会弹出“确认提示框”，界面如下——
3.2 监理芯片信息管理客户端操作步骤 12、写入三块芯片信息后，芯片自动递交成功。
3.2 监理芯片信息管理客户端操作步骤 13、监理完成芯片信息植入的界面——(已递交了芯片信息植入的数据就上传到混凝土动态追踪系统上，在监理客户端将不再显示出来)

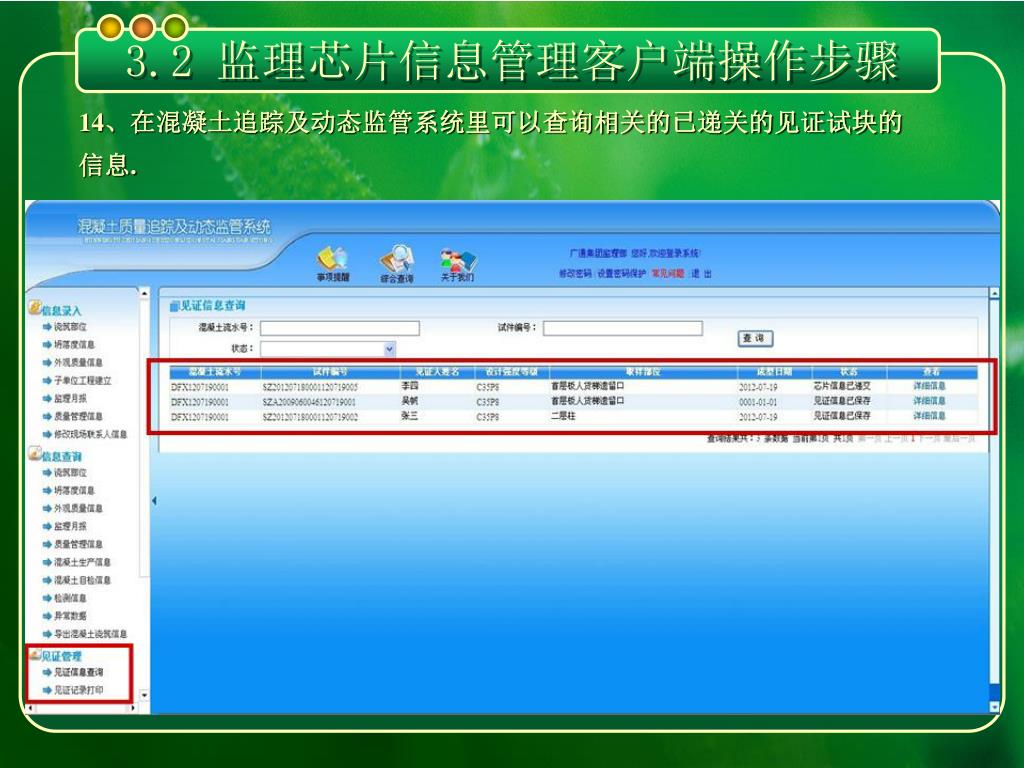

3.2 监理芯片信息管理客户端操作步骤 14、在混凝土追踪及动态监管系统里可以查询相关的已递关的见证试块的信息.
3.2 监理芯片信息管理客户端操作步骤 15、监理植入完成后的芯片里的信息——
3.1.2 监理见证植入芯片 芯片正确植入方式: 一、将试块样品装好，并抹平表面 二、将芯片植入试块，按压芯片，直至与试块做到无缝粘连 三、完好植入芯片的试块
3.1.2 错误的芯片植入示图 不规范图1：弯脚没植入 不规范图2：芯片与试块没有无缝粘连 不规范图3：放置位置过于偏角
监理RFID芯片操作步骤(在浇筑混凝土前操作) 必须要求施工单位提前报混凝土浇筑计划给混凝土生产单位，由混凝土生产单位 在浇筑前把浇筑计划上传到平台,同时平台自动产生流水号,监理单位在浇筑前进 入监理客户端选择流水号添加见证试块组数产生试件编号，并把RFID电子芯片 提前写入到对应的试件编号上，在混凝土到达现场制作试块时再把写好的芯片植 入到试件上。
混凝土追踪平台操作步骤 说明：在混凝土送达现场后操作） 1、插入软件锁登录平台（http://www.cshntzz.com），把每批次混凝土的真实浇 筑部位、坍落度、外观质量等信息录入到平台，在还不确认信息是否录入完整的 情况下，只需点保存，以后还可再次修改，如果确认已经录入完成没问题时点击 递交，递交后不能再次修改，并且必须是递交了后其他部门（施工、搅拌、质监 ）才能看的到，所以最后一定要点击递交。
混凝土追踪平台操作步骤 2、芯片信息查询，客户端芯片写入是否成功通过登录平台也能查询到。
