Mapinfo routing j server greece

Υπηρεσίες Δρομολόγησης και Παραγωγής Κατευθύνσεων για την Ελληνική Επικράτεια

MapInfo Routing J Server Greece

Μαγκλάρας Στέργιος

Software Development Manager

Telenavis Hellas A.E.

Σε συνεργασία με την


1 routing j server

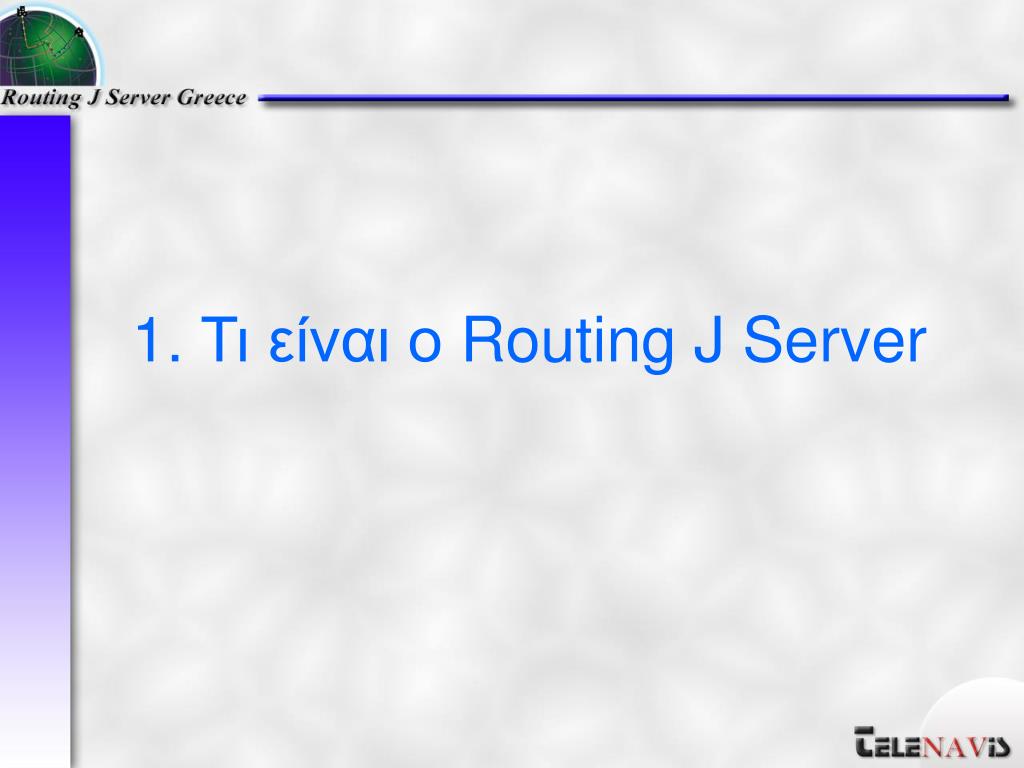

1. Παραγωγής Κατευθύνσεων για την Ελληνική ΕπικράτειαΤι είναι ο Routing J Server


Routing j server

R Παραγωγής Κατευθύνσεων για την Ελληνική Επικράτειαouting

Σημεία Διαδρομής

Παραγωγή Κατευθύνσεων (Directions Engine)

J

Γραμμένο αποκλειστικά σεJAVA

Διαθέσιμος για όλες τις πλατφόρμες

Server

Εξυπηρετεί πολλαπλά Route Requestsανά δευτ/πτο

Client/Serverμοντέλο κατάλληλο για διαφορετικά περιβάλλοντα και υπηρεσίες

Routing J Server

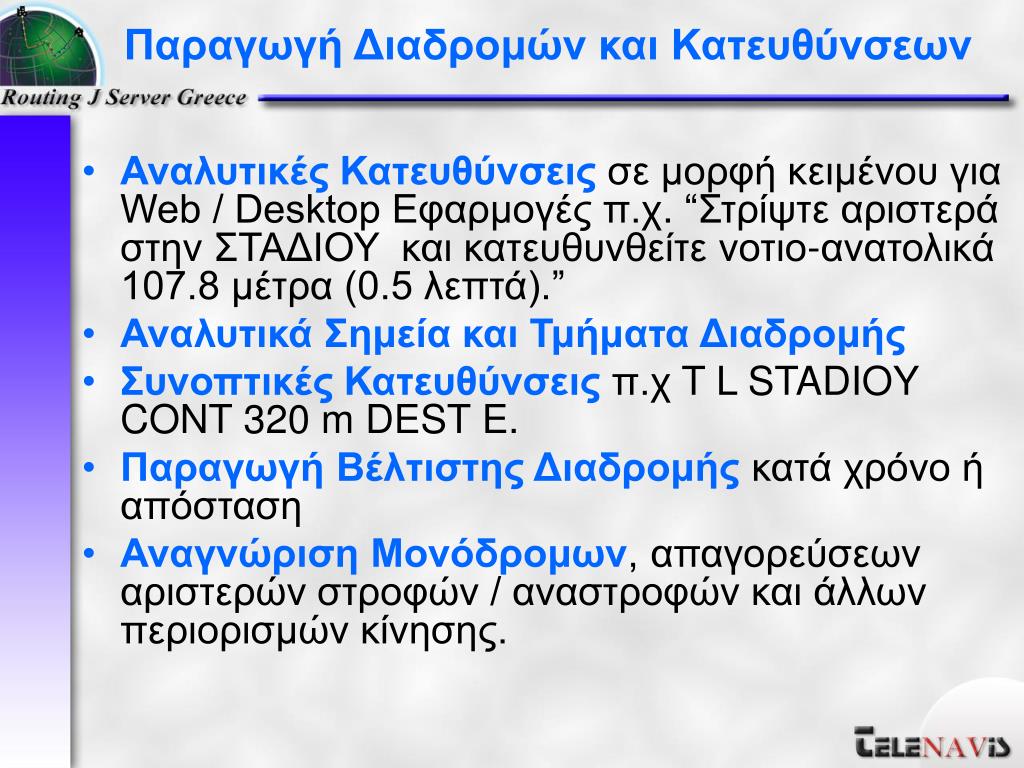

Αναλυτικές Κατευθύνσεις Παραγωγής Κατευθύνσεων για την Ελληνική Επικράτεια σε μορφή κειμένου για Web / Desktop Εφαρμογές π.χ.“Στρίψτε αριστερά στην ΣΤΑΔΙΟΥ και κατευθυνθείτε νοτιο-ανατολικά 107.8 μέτρα (0.5 λεπτά).”

Αναλυτικά Σημεία και Τμήματα Διαδρομής

Συνοπτικές Κατευθύνσεις π.χ T L STADIOY CONT 320 m DEST E.

Παραγωγή Βέλτιστης Διαδρομής κατά χρόνο ή απόσταση

Αναγνώριση Μονόδρομων, απαγορεύσεων αριστερών στροφών / αναστροφών και άλλων περιορισμών κίνησης.

Παραγωγή Διαδρομών και Κατευθύνσεων


Κλασσική Παραγωγής Κατευθύνσεων για την Ελληνική Επικράτεια: Από σημείο A προς σημείο B

Multi-Point: Από σημείο A προς σημείο B μέσω 1-18 υποχρεωτικών ενδιάμεσων σημείων

Ισο-δρομολόγηση: Από αρχικό σημείο Α προς όλα τα σημεία εντός ορισμένου βεληνεκούς χρόνου (iso-chronic) ή (iso-distance) απόστασης π.χ. 3 λεπτά ή 5 km.

Matrix: Από N αρχικά προς M τελικά σημεία για μαζική παραγωγή διαδρομών

Πολλαπλοί Τύποι Δρομολόγησης


Εύρεση Διαδρομής Παραγωγής Κατευθύνσεων για την Ελληνική Επικράτεια


Εμφάνιση Διαδρομής Παραγωγής Κατευθύνσεων για την Ελληνική Επικράτεια


Χ Παραγωγής Κατευθύνσεων για την Ελληνική Επικράτεια

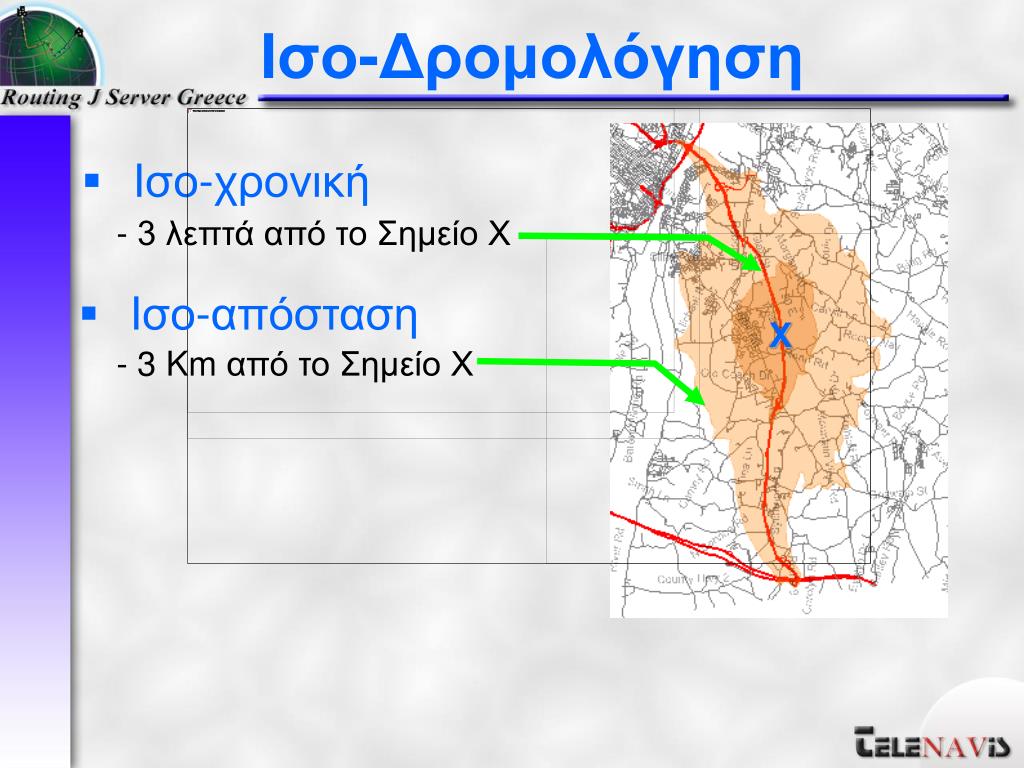

Ισο-Δρομολόγηση

  • Iσο-χρονική

  • - 3 λεπτά από το Σημείο Χ

  • Iσο-απόσταση

  • - 3 Km από το Σημείο Χ


Γενικές Παραγωγής Κατευθύνσεων για την Ελληνική Επικράτεια

Βελτιστοποίηση κατά Μήκος – Χρόνο Διάσχισης

Χρήση Κύριων Οδικών Αξόνων

Χαρακτηρισμός Κύριων και Δευτερευόντων

Μονάδες Χρόνου – Απόστασης

Route Focus

Multi-point

Optimal

Sequential

Τύποι Ισο-δρομολόγησης (Banding Style)

Επικαλυπτόμενη (Overlapping)

Διαδοχική (Donut Style)

Δρομολόγηση Πεζών

Επιλογές Δρομολόγησης

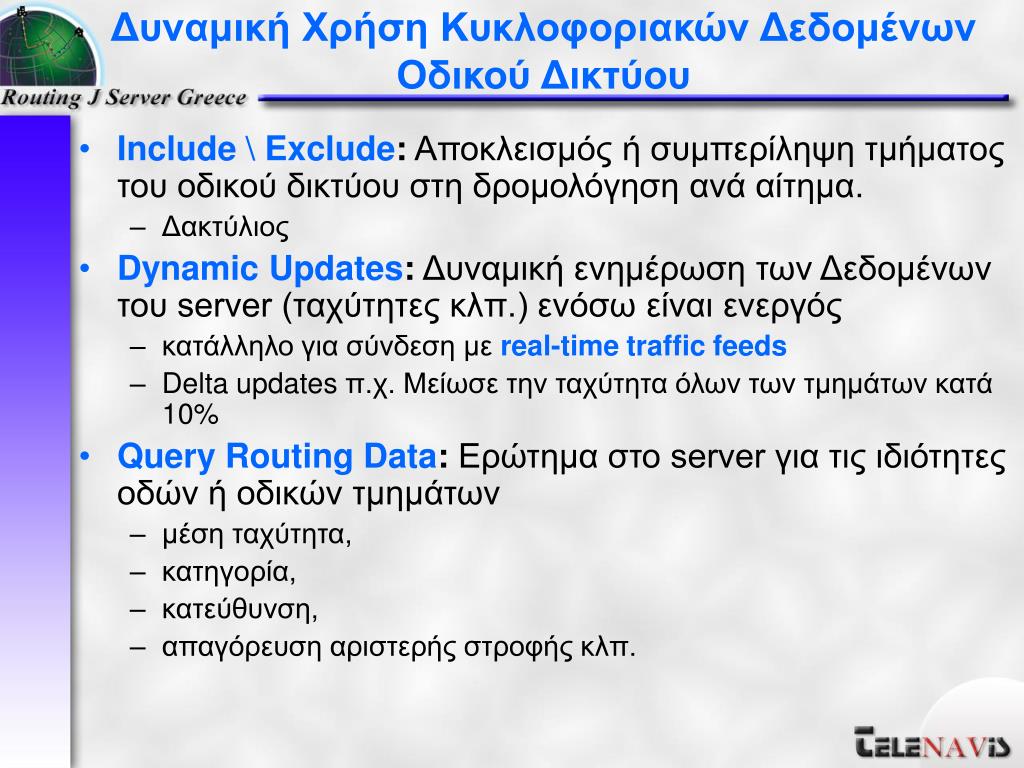

Include Παραγωγής Κατευθύνσεων για την Ελληνική Επικράτεια\Exclude: Αποκλεισμός ή συμπερίληψη τμήματος του οδικού δικτύου στη δρομολόγηση ανά αίτημα.

Δακτύλιος

Dynamic Updates: Δυναμική ενημέρωση των Δεδομένων του server (ταχύτητες κλπ.) ενόσω είναι ενεργός

κατάλληλο για σύνδεση με real-time traffic feeds

Delta updates π.χ. Μείωσε την ταχύτητα όλων των τμημάτων κατά 10%

Query Routing Data: Ερώτημα στο server για τις ιδιότητες οδών ή οδικών τμημάτων

μέση ταχύτητα,

κατηγορία,

κατεύθυνση,

απαγόρευση αριστερής στροφής κλπ.

Δυναμική Χρήση Κυκλοφοριακών Δεδομένων Οδικού Δικτύου


Περιορισμοί Διαδρομής Παραγωγής Κατευθύνσεων για την Ελληνική Επικράτεια

  • Μονόδρομοι

  • Περιορισμοί δρόμων διπλής κατεύθυνσης

    • Σήμανσης

    • Λογικοί/Φυσικοί

    • Κυκλικές Πορείες

  • Κατηγορία Οδού

    • Μέση Ταχύτητα Διάσχισης για κάθε Οδικό Τμήμα υπολογιζόμενη με βάση την Κατηγορία Οδού

  • Κόστη επιβράδυνσης

    • Φανάρια

    • Ωφέλιμο Πλάτος

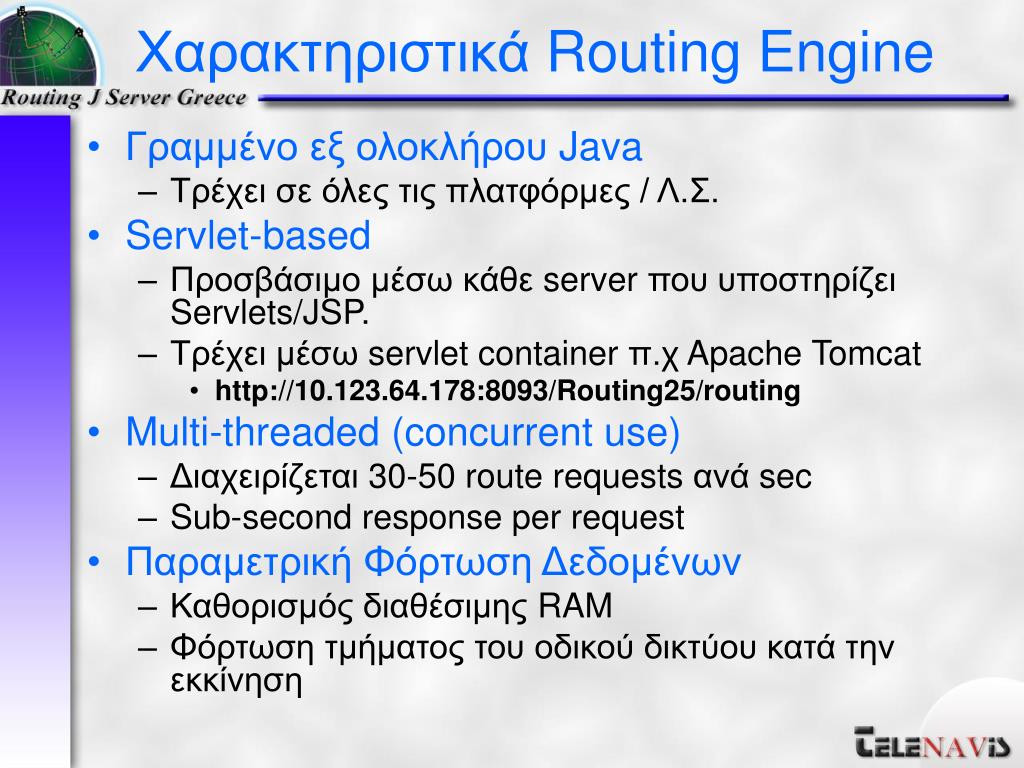

Routing engine

Γραμμένο εξ ολοκλήρου Παραγωγής Κατευθύνσεων για την Ελληνική ΕπικράτειαJava

Τρέχει σε όλες τις πλατφόρμες / Λ.Σ.

Servlet-based

Προσβάσιμο μέσω κάθε server που υποστηρίζει Servlets/JSP.

Τρέχει μέσω servlet container π.χ Apache Tomcat

http://10.123.64.178:8093/Routing25/routing

Multi-threaded (concurrent use)

Διαχειρίζεται 30-50 route requests ανά sec

Sub-second response perrequest

Παραμετρική Φόρτωση Δεδομένων

Καθορισμός διαθέσιμης RAM

Φόρτωση τμήματος του οδικού δικτύου κατά την εκκίνηση

Χαρακτηριστικά Routing Engine


Client server

RJS COM Παραγωγής Κατευθύνσεων για την Ελληνική ΕπικράτειαClientγια desktop εφαρμογές Windows (VB, VC++ κ.λ.π)

JAVA Clientγια εφαρμογές:

Internet/Intranet

Mobile / Wireless

XML πρόσβαση μέσω πρωτοκόλλου MIRoute

Ολόκληρο το Object Model του Routing Engine σε μορφή XML Schema.

Ενσωμάτωση routing ως 3rd party υπηρεσία σε πλατφόρμες Web, και Κινητής Τηλεφωνίας

Client/Server Αρχιτεκτονική


2. Παραγωγής Κατευθύνσεων για την Ελληνική ΕπικράτειαΣυλλογή και Επεξεργασία Οδικών & Κυκλοφοριακών Δεδομένων


Δίκτυο δρόμων με σωστή τοπολογία (χωρίς ασυνέχειες)

Απαραίτηταπεδία

Μοναδικόsegment id

Κατηγορία (Road Classification Code)

Κατεύθυνση

Ζ Level (Beg-End) – Επίπεδο ανισόπεδου τμήματος

Όνομα

Major / Minor

No-Left-Turn / No-U-Turn segments

Προαιρετικά Πεδία

Roundabout

Δευτερεύον Όνομα π.χ. 28ης Οκτωβρίου (Πατησίων)

Ειδικά πεδία ονόματος (Toll, Exit)

Οδικά και Κυκλοφοριακά Δεδομένα RJS


Συλλογή Δεδομένων Πεδίου με (χωρίς ασυνέχειες)PDA

Telemapper

Συλλεγόμενη πληροφορία

Κατεύθυνση, Αρίθμηση Δρόμων κ.α.

Απαγορευτικά, Στοπ, φανάρια, απαγορεύσεις στροφών / αναστροφών

Νησίδες, Αρ. λωρίδων, Ωφέλιμο πλάτος

Κτίρια (Βιομηχανικά ή Καταστήματα)

Διαδικασία Ποιοτικού ελέγχου

Με On-field Quality Controllers

Με in-house software

Συλλογή ΔεδομένωνΠεδίου


Συλλογή Δεδομένων (χωρίς ασυνέχειες)Αττικής


RJS Greece Ver. 1.0 (χωρίς ασυνέχειες)

56 Δήμοι Νομού Αττικής

Εθνικό και Επαρχιακό Δίκτυο Κύριο και Δευτερεύον

Επόμενο Update

Ολυμπιακοί Δήμοι

Λοιπά αστικά κέντρα

Γραμμές Ακτοπλοΐας

Διαθέσιμα Δεδομένα


3. Εφαρμογές & Υπηρεσίες (χωρίς ασυνέχειες)


Desktop

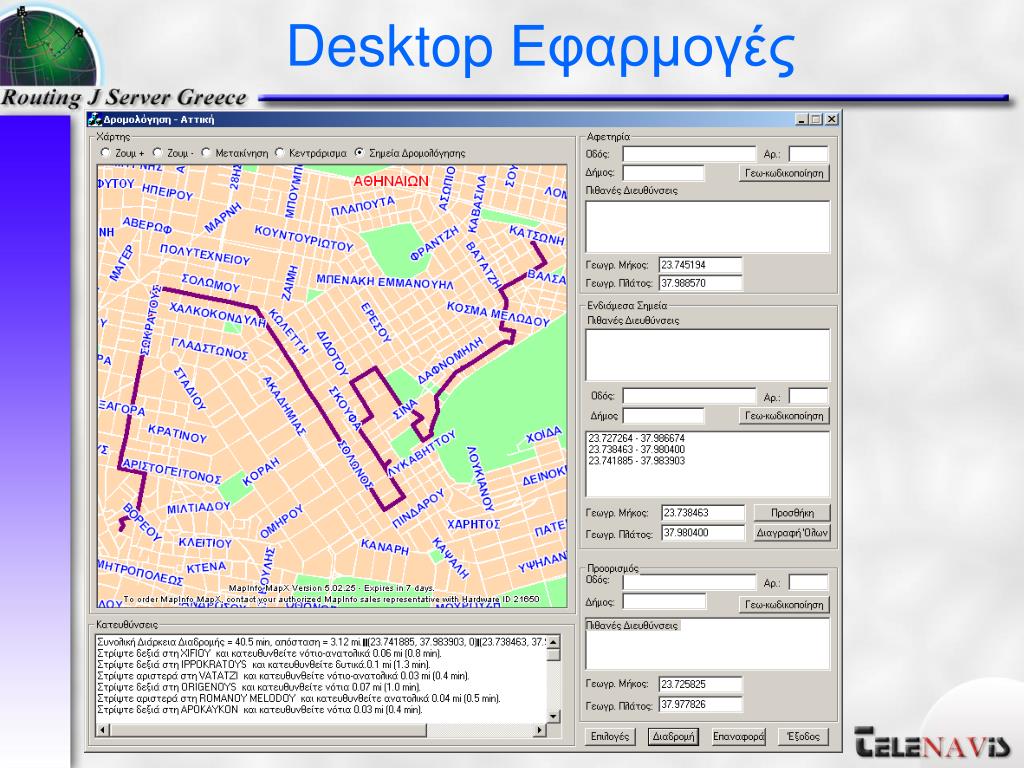

Desktop (χωρίς ασυνέχειες) Εφαρμογές


Mobile computing

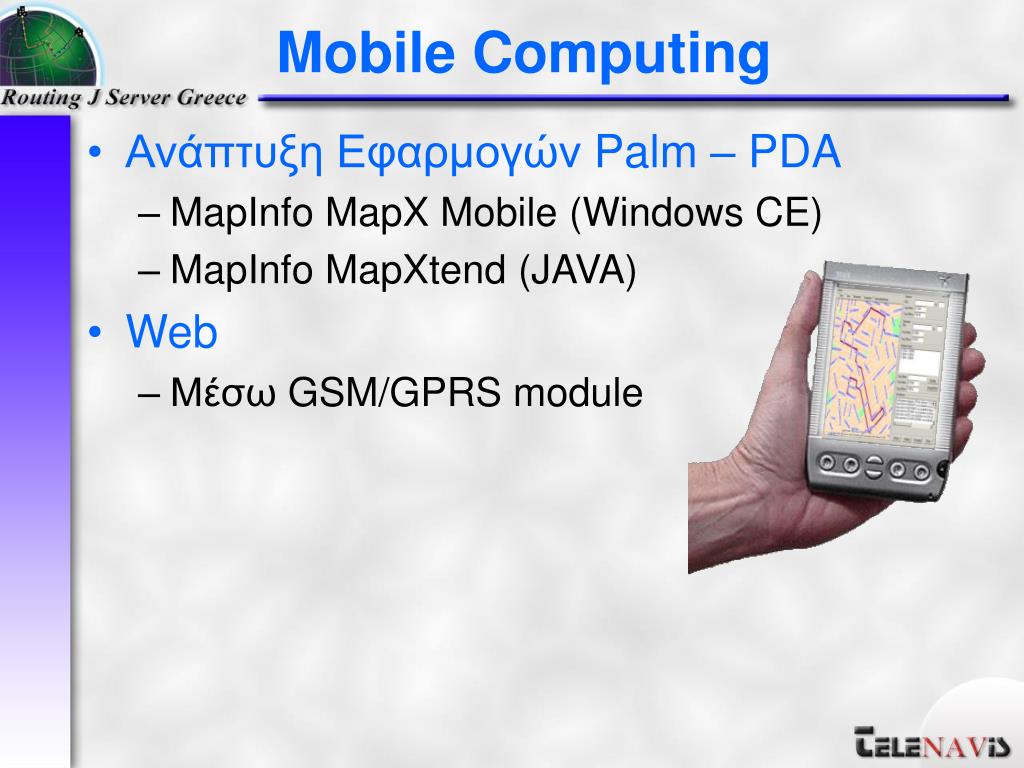

Mobile Computing (χωρίς ασυνέχειες)

  • Ανάπτυξη Εφαρμογών Palm – PDA

    • MapInfo MapX Mobile (Windows CE)

    • MapInfo MapXtend (JAVA)

  • Web

    • Μέσω GSM/GPRS module

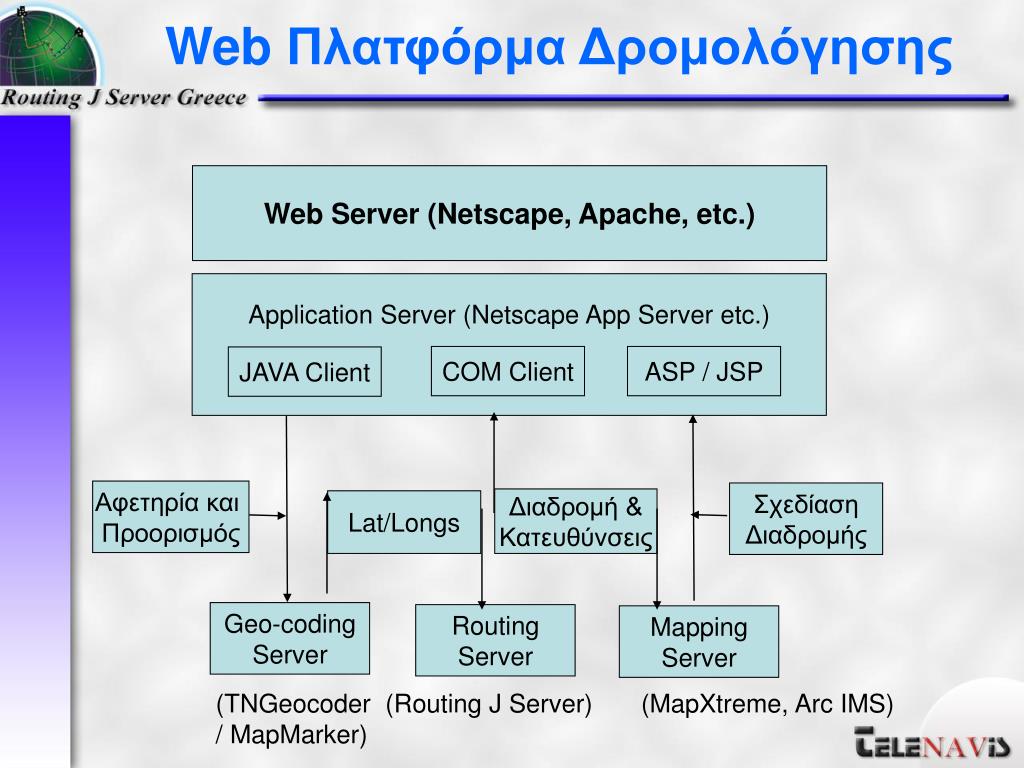

Web (χωρίς ασυνέχειες)Πλατφόρμα Δρομολόγησης

Web Server (Netscape, Apache, etc.)

Application Server (Netscape App Server etc.)

COM Client

ASP / JSP

JAVA Client

Αφετηρία και

Προορισμός

Σχεδίαση

Διαδρομής

Διαδρομή &

Κατευθύνσεις

Lat/Longs

Geo-coding

Server

Routing

Server

Mapping

Server

(TNGeocoder / MapMarker)

(Routing J Server)

(MapXtreme, Arc IMS)


Web Πλατφόρμα Δρομολόγησης (χωρίς ασυνέχειες)


Web (χωρίς ασυνέχειες)Εφαρμογές


Mobile lbs
Εφαρμογές (χωρίς ασυνέχειες)Mobile & LBS

  • Μέσω SMS / MMS

  • Μέσω WAP/GPRS

  • Μέσω Mobile JAVA

ΑΠΟΣΤ=1272m ΣΔ STADIOY 110m.ΣΑ LO EDOYARDOY 117m.ΣΑ LEOFOROS VENIZELOY ELEYTHERIOY 356m.ΣΔ TRIKOYPI CHARILAOY 577m.ΣΑ ARACHOVIS 111m.ΣΑ ΓΙΑ ΑΦΙΞΗ.

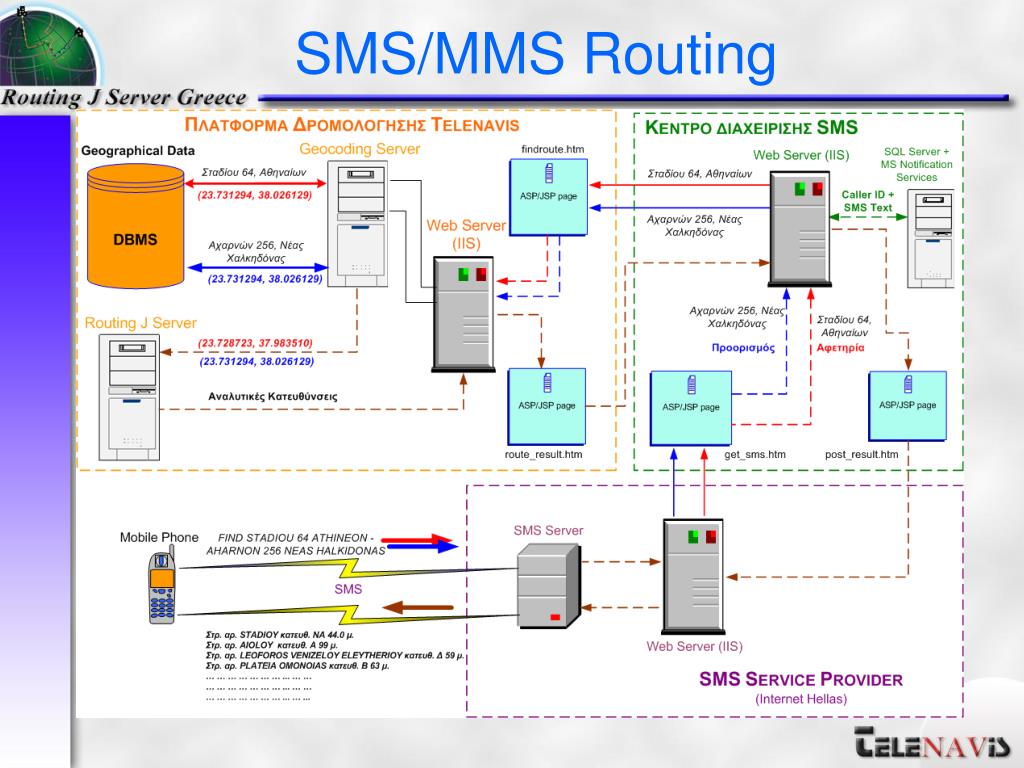

Sms mms routing
SMS (χωρίς ασυνέχειες)/MMS Routing


Telenavis mobile lbs platform

Routing J Server Greece (χωρίς ασυνέχειες)

T-LBS

TNGeocoder – Υπηρεσία Geo-coding/Geo-decoding

TNFinder – Υπηρεσία Find-Nearest

TNRoute – Υπηρεσία Routing (A-to-B)

Location Server API (optional)

Siemens Location Enabling Server (LES)

Alcatel iMLS

Nokia mPlatform

Ericsson MPS

Nortel eMLC

Telenavis Mobile / LBS Platform


Άλλες Εφαρμογές (χωρίς ασυνέχειες)

  • Προσθήκη Routing σε εφαρμογές Fleet Management

  • Routing για μη-οδικά Δίκτυα

    • Καλωδίωση

    • Αποχετευτικά
