802.1網路連結技術

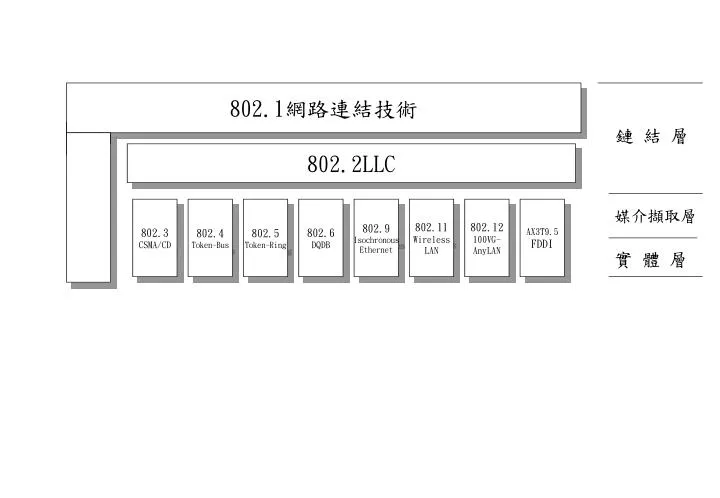

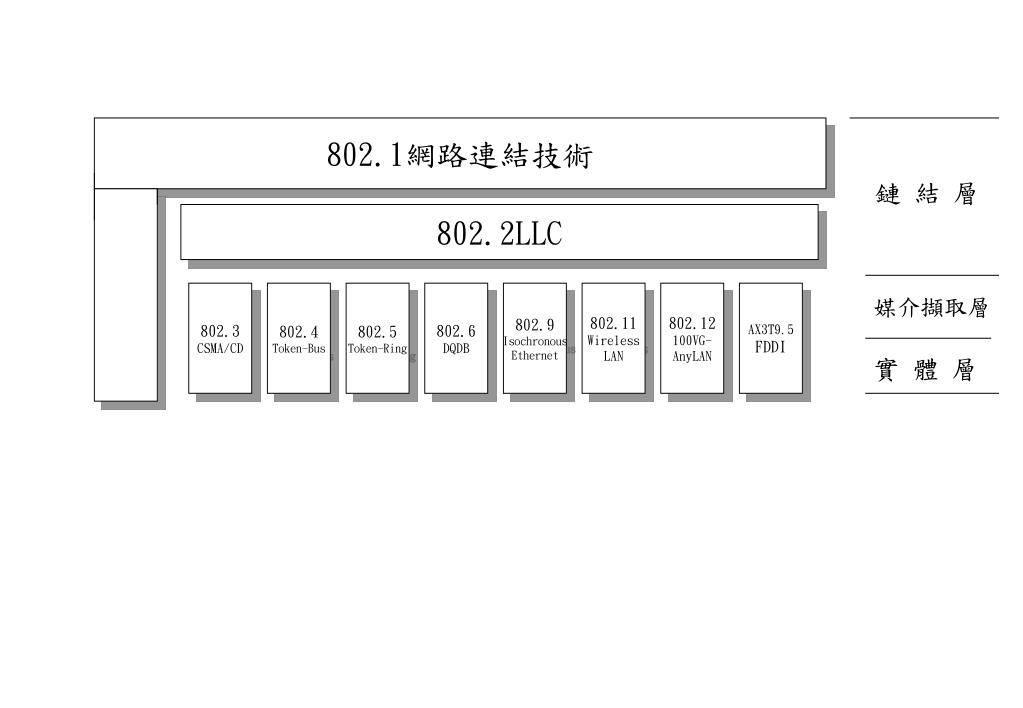

1. 802.1網路連結技術 鏈 結 層 802.2LLC 802.3 CSMA/CD 802.4 Token-Bus 802.5 Token-Ring 802.6 DQDB 802.9 Isochronous Ethernet 802.11 Wireless LAN 802.12 100VG- AnyLAN AX3T9.5 FDDI 媒介擷取層 實 體 層

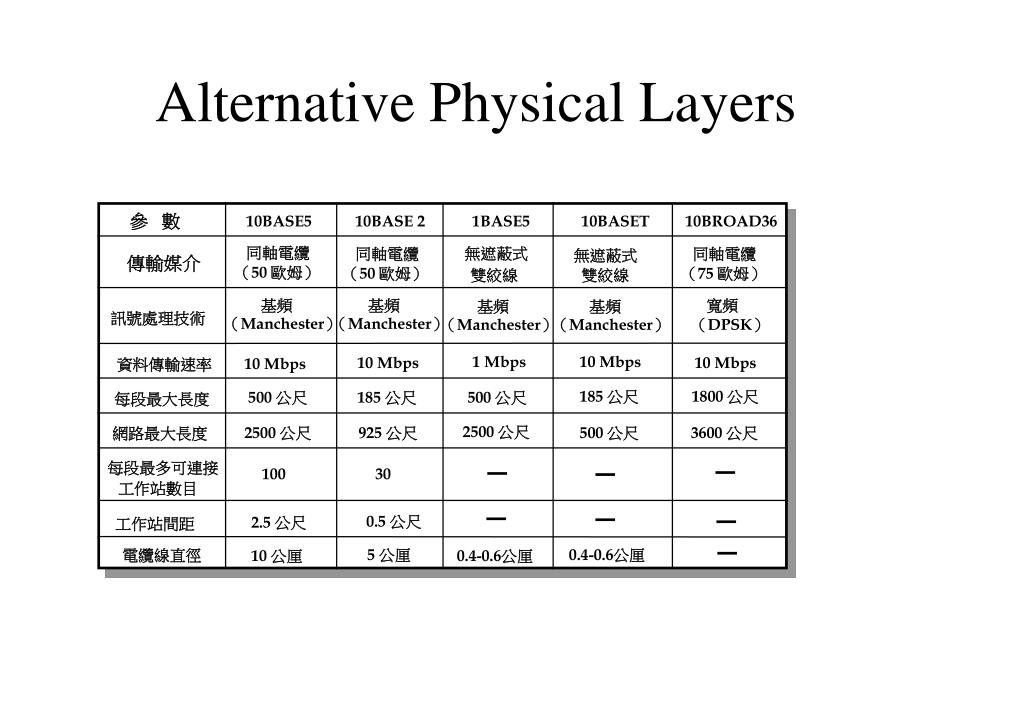

3. 基頻 基頻 基頻 基頻 （Manchester） （Manchester） （Manchester） （Manchester） Alternative Physical Layers 參數 10BASE5 10BASE 2 1BASE5 10BASET 10BROAD36 同軸電纜 無遮蔽式 同軸電纜 同軸電纜 無遮蔽式 傳輸媒介 （50 歐姆） （50 歐姆） （75 歐姆） 雙絞線 雙絞線 寬頻 訊號處理技術 （DPSK） 1 Mbps 10 Mbps 10 Mbps 10 Mbps 資料傳輸速率 10 Mbps 185 公尺 1800 公尺 500 公尺 185 公尺 500 公尺 每段最大長度 2500 公尺 網路最大長度 2500 公尺 925 公尺 500 公尺 3600 公尺 每段最多可連接 100 30 工作站數目 0.5 公尺 2.5 公尺 工作站間距 電纜線直徑 5 公厘 0.4-0.6公厘 10 公厘 0.4-0.6公厘

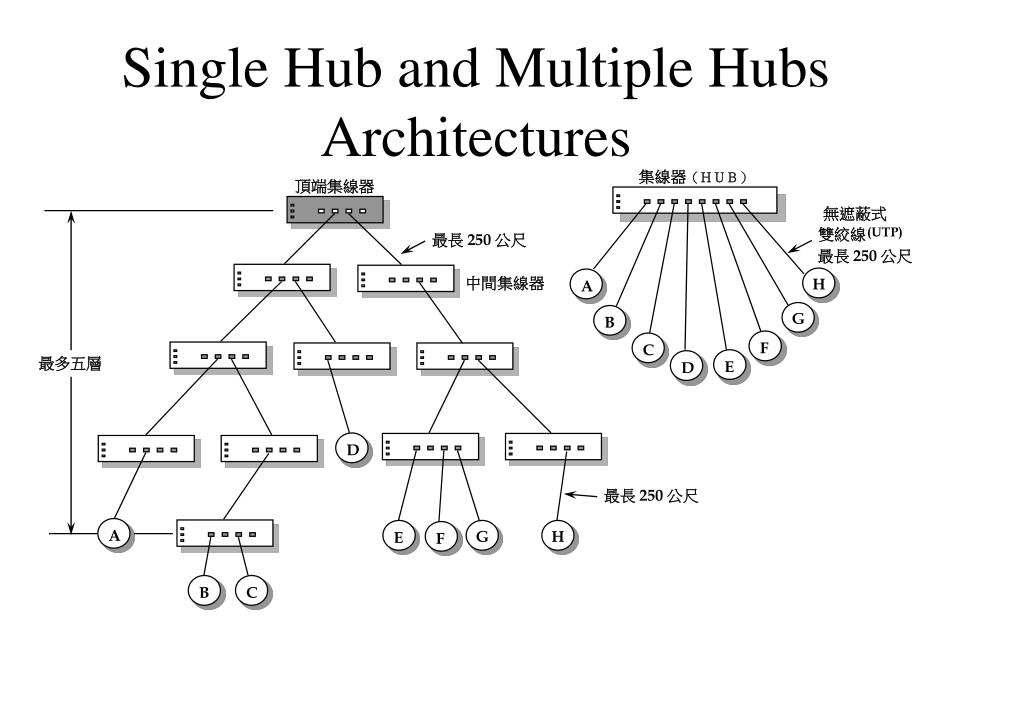

4. 集線器（ＨＵＢ） 頂端集線器 無遮蔽式 (UTP) 雙絞線 最長 250 公尺 最長 250 公尺 中間集線器 H A G B F C 最多五層 E D D 最長 250 公尺 A G H E F B C Single Hub and Multiple Hubs Architectures

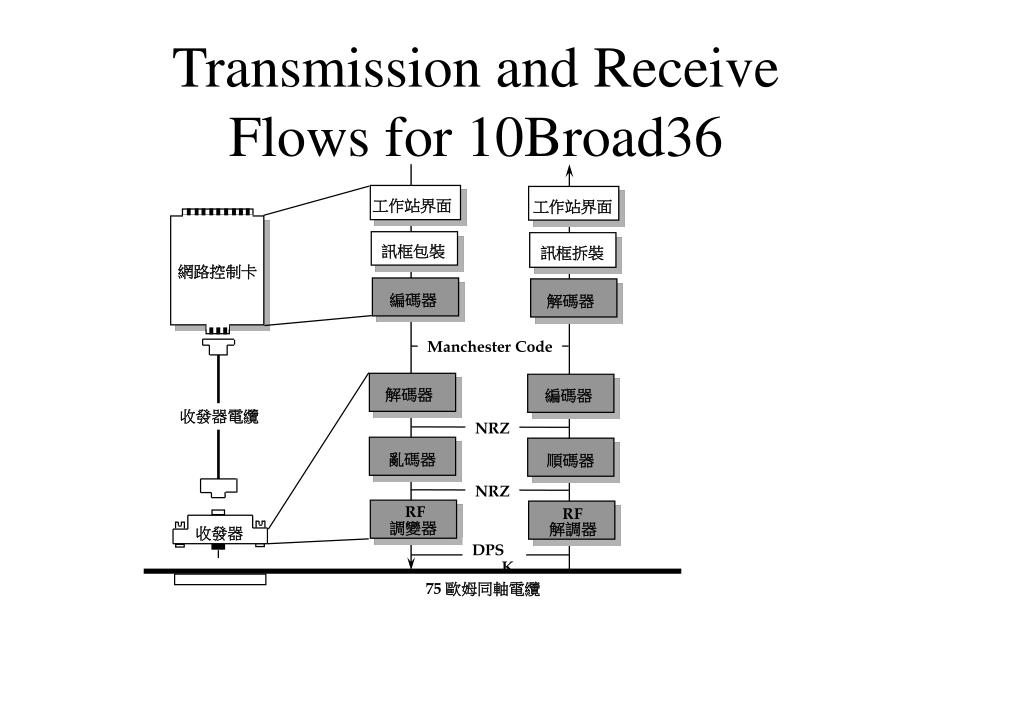

5. Transmission and Receive Flows for 10Broad36 工作站界面 工作站界面 訊框包裝 訊框拆裝 網路控制卡 編碼器 解碼器 Manchester Code 解碼器 編碼器 收發器電纜 NRZ 亂碼器 順碼器 NRZ RF RF 調變器 解調器 收發器 DPSK 75 歐姆同軸電纜

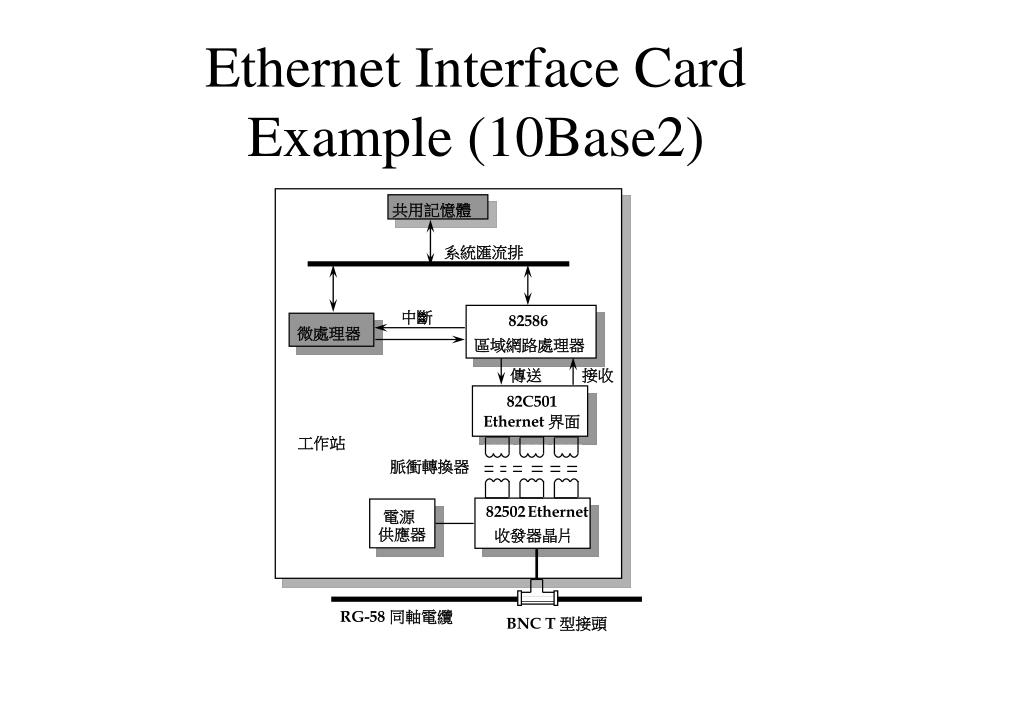

6. 共用記憶體 系統匯流排 中斷 82586 微處理器 區域網路處理器 傳送 接收 82C501 Ethernet 界面 工作站 脈衝轉換器 82502 Ethernet 電源 供應器 收發器晶片 RG-58 同軸電纜 BNC T 型接頭 Ethernet Interface Card Example (10Base2)

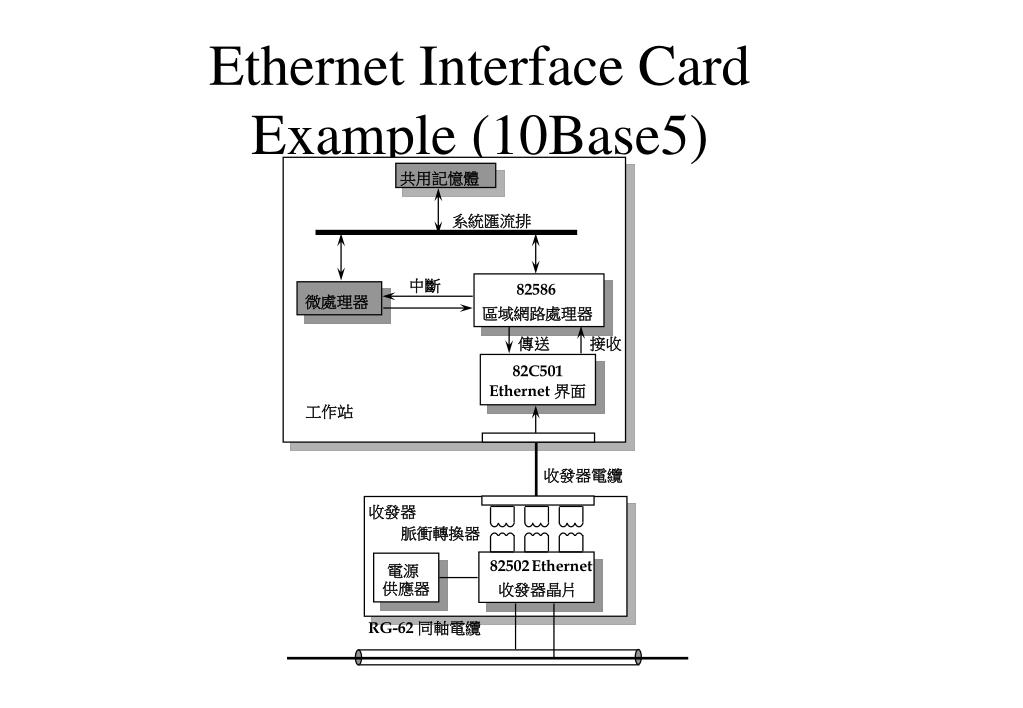

7. Ethernet Interface Card Example (10Base5) 共用記憶體 系統匯流排 中斷 82586 微處理器 區域網路處理器 傳送 接收 82C501 Ethernet 界面 工作站 收發器電纜 收發器 脈衝轉換器 82502 Ethernet 電源 供應器 收發器晶片 RG-62 同軸電纜
