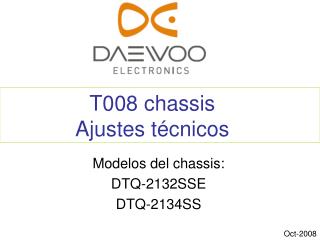

  1. T008 chassisAjustes técnicos Modelos del chassis: DTQ-2132SSE DTQ-2134SS Oct-2008

  2. *Solo mover o variar los item indicados, el modificar otros item ocasionará que el tv opere incorrectamente. * Chassis con sistema “BUS OPEN”, no es necesario salvar o guardar los datos ajustados!!! 006 RCUT 007 GCUT 008 BCUT 009 GDRV 010 BDRV Para el balance de blancos 040 HPOS 041 VPOS 042 HIT Para geometría 056 RAGC Para el AGC

  3. DESCRIPCION DE BOTONES DE SERVICIO Al presionar, una M aparece en la pantalla, el tv entra en modo ‘heat run’, presionar POWER en el tv o el control remoto paraquitar. Al presionar, ‘READY’ aparece en la pantalla, el tv se ‘setea’ y se apaga. Al presionar, una línea horizontal aparece en la pantalla para hacer el Ajuste de ‘screen’ (ajustar con el potenciómetro del FBT), presionar nuevamente para reestablecer la imagen.

  4. MENU DE SERVICIO T008 chassis • D-MODE ON/OFF, solo es para entrar y/o salir del modo de servicio, Numero o posición del item Item de ajuste Valor Hexadecimal Valor Binario Modo de servicio Control de servicio

  5. Con las flechas arriba y abajo, se desplaza la posición del item. • Con las flechas izq. y derecha se varia el valor del item seleccionado. • Con P+ y P-, el tv cambia de canal, no afecta ni manipula ningún ajuste y al desaparecer el osd del canal sintonizado, volverá a aparecer el menú de servicio. • Al presionar el botón de MENU, aparece el menú del tv y al desaparecer, aparece el menú de servicio.

  6. Ajuste de geometría • Presionar D-MODE y desplazarse hasta: 040 HPOS > Para el centrado horizontal (predeterminado >0C). 041 VPOS > Para el centrado vertical (predeterminado >02). 042 HIT > Para la amplitud vertical (predeterminado >22).

  7. AJUSTE DE BALANCE DE BLANCOS 1- Botón de ‘screen’. Presionar para que aparezca la línea de ‘screen.’ Corresponden a las ‘bias’ o ‘cut-off’. Corresponden a los driver. 2- Presionar verde y azul, de los ‘bias’ y los ‘driver’ hasta hacer que la línea se torne blanca o lo mas parecido posible. 3- Variar el potenciómetro de ‘screen’ en el FBT hasta hacer que la línea de screen apenas si sea visible. 4- Presionar el botón de ‘screen en el control remoto para reestablecer la imagen.
