Sensors and Systems for the Steel Industry 鉄鋼設備用センサとシステム

1. Sensors and Systems for the Steel Industry鉄鋼設備用センサとシステム

2. DELTA • 鉄鋼設備用高性能オプティカルセンサ。 • 有無検出－距離測定－プロファイルメータ。 • ５０年の経験。 • 高精度と高信頼性。 • 悪環境対応。 • 水冷とエアーパージ対応により強固な鋳物ハウジング。 • 取付・操作・保守が容易。 • ＩＳＯ９００１。 DELTA – Sensors & Systems for the Steel Industry

3. Applications • 連鋳 • 熱延 • 冷延 • 棒線材圧延 • 形鋼圧延 • パイプ圧延 • 加工工程 DELTA – Sensors & Systems for the Steel Industry

4. 連鋳 • 対向形レーザーによるダミーバーの検出 • 測長スキャン式HMDと ヘービーデューティーパルスジェネレーターを組み合わせることでスラブの定尺切断も可能 • スラブ幅測定やレーザー距離計による測長も可能 • バリ取り機やマーキング機の前での位置検出 DELTA – Sensors & Systems for the Steel Industry

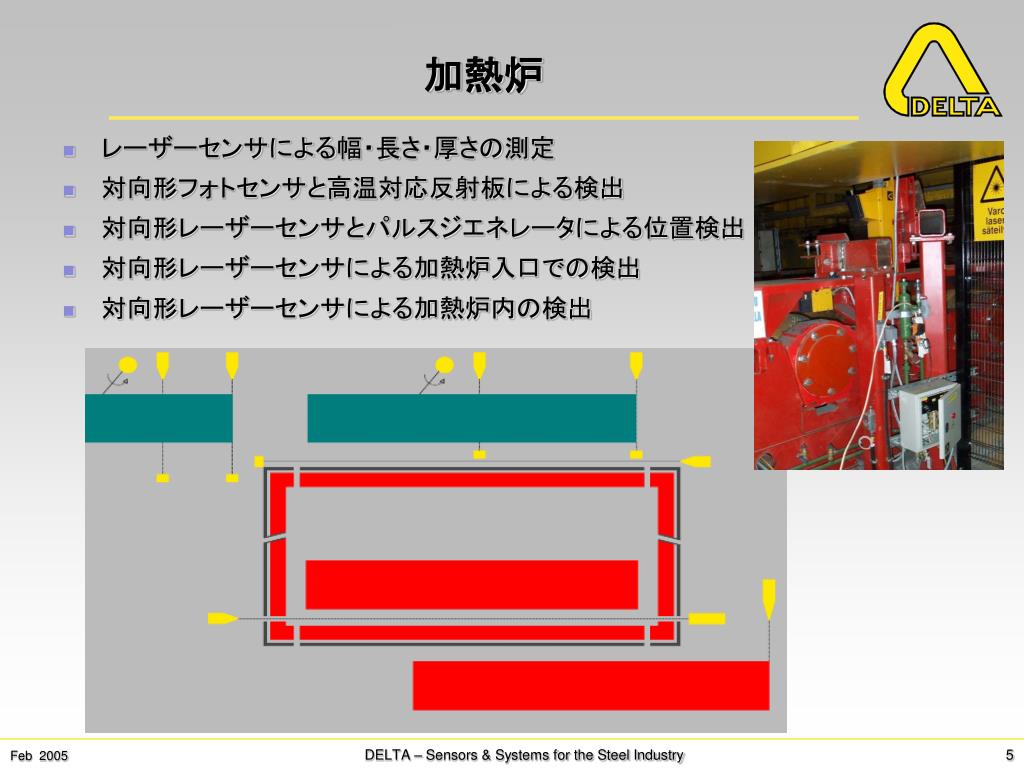

5. 加熱炉 • レーザーセンサによる幅・長さ・厚さの測定 • 対向形フォトセンサと高温対応反射板による検出 • 対向形レーザーセンサとパルスジエネレータによる位置検出 • 対向形レーザーセンサによる加熱炉入口での検出 • 対向形レーザーセンサによる加熱炉内の検出 DELTA – Sensors & Systems for the Steel Industry

6. 熱延、冷延 • レーザー幅計 • ２眼式幅計 • クロップ形状認識装置 • ヘビーデューティーパルスジェネレーターによるガイド位置やローラ間ギャップ制御 • スキャン式HMD又はファイバー式HMDによるホット材のトラッキング、終端、先端検出 • コイルの有無や位置検出 DELTA – Sensors & Systems for the Steel Industry

7. 棒線材圧延 • ホット材のトラッキング • ヘビーデューティーパルスジェネレーターによるロール間ギャップ制御 • 高精度スキャン形HMDによるクロッピング制御 • 赤外線ループスキャナーによる垂直、水平ループ制御 • 対向形レーザーによるコイルの有無検出 DELTA – Sensors & Systems for the Steel Industry

8. 形鋼圧延とパイプ圧延 • スキャン形HMDによるホット材のトラッキング • ヘビーデューティーパルスジェネレータによるロール間ギヤップ制御 • スキャン形HMDと DELTALINERによる移動中の材料の長さの計測 • スキャン形HMD によるクロッピング制御のための終端と先端検出 • ヘビーデューティーパルスジェネレータによるシヤーの制御 • 対向形フォトセンサによるクーリングベッド以後の有無検出 DELTA – Sensors & Systems for the Steel Industry

9. 薄板 • 溶接穴検出 • 対向形レーザーによる薄板とコイルの検出 • コイルの幅・直径の計測 • コイル位置制御 • 薄板ループ制御 DELTA – Sensors & Systems for the Steel Industry

10. 製造品目 • 鉄鋼設備用センサー • HMD • 赤外線ループスキャナー • 対向形レーザーセンサー • 溶接穴検出器 • 近接スイッチ • パルスジェネレータ • レーザー距離計 • 計測システム • 幅計 • クロップビジョンシステム • レーザー計測 DELTA – Sensors & Systems for the Steel Industry

11. ホットメタルディテクター（HMD） • スキャン形 HMD • 高精度 • 高感度、広検出温度帯域 • 高信頼性（蒸気、粉塵、水） • 数m離しての設置が可能 • 光ファイバー • ローラーの下での検出(IRIS) • 小スペース、高温 • スタティックホットメタルディテクター DELTA – Sensors & Systems for the Steel Industry

12. スキャン形 HMD Rota-Sonde DCの原理 • 検出範囲がシャープ • 高分解能 DELTA – Sensors & Systems for the Steel Industry

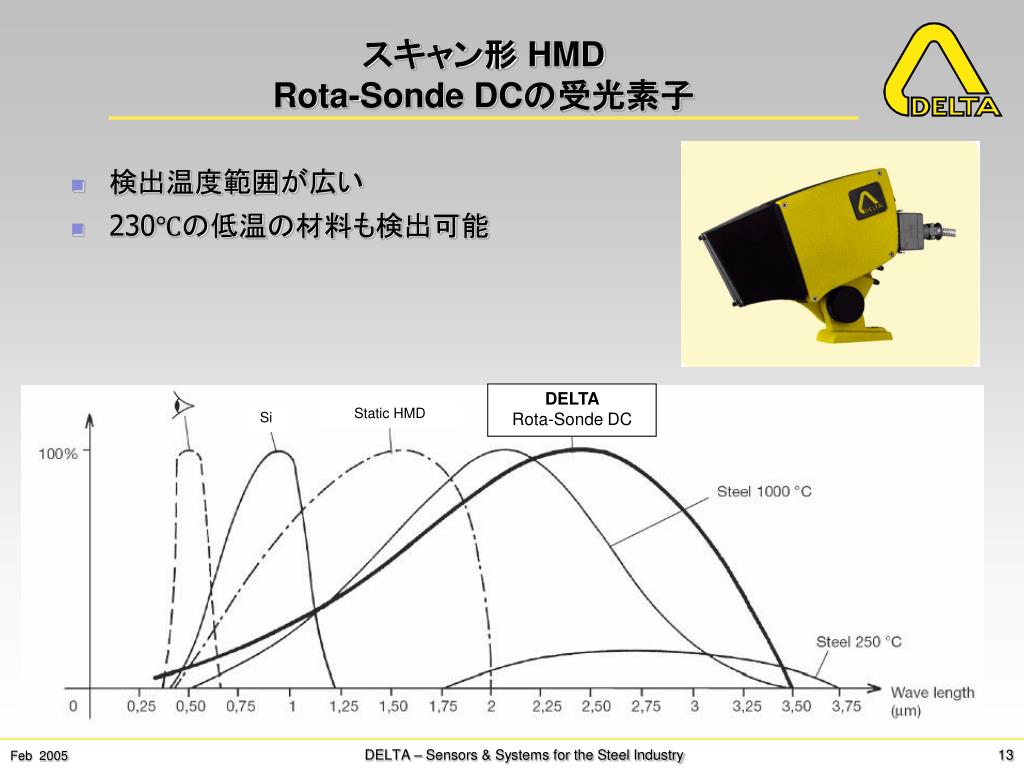

13. スキャン形 HMDRota-Sonde DCの受光素子 • 検出温度範囲が広い • 230℃の低温の材料も検出可能 DELTA Rota-Sonde DC Static HMD Si DELTA – Sensors & Systems for the Steel Industry

14. スキャン形HMDRota-Sonde DC • 鉄鋼設備専用の設計 エアーパージ付開閉式保護フード コネクターとステンレス編組 保護チューブ付ケーブル 水冷チューブ 角度調整スタンド：水冷チューブ、エアーパージチューブを取り外す事なしでセンサー部を取り外す事が出来ます。センサー部の再取り付け時に光軸調整が不要です。 エアーチューブ DELTA – Sensors & Systems for the Steel Industry

15. スキャン形 HMDRota-Sonde DC • ２種類の感度が選択出来るスキャン形HMD Rota-Sonde DC3000 – DC4000 – DC6000 は低温材の検出や例えばハフニウムのような低放射材の検出に最適です。 • 上記スキャン形HMDは材料により冷却の要、不要があったり材料そのものが特殊鋼に変わって材料の温度や放射量が変わるアプリケーションに便利です。 冷却有り Ｎ：通常感度 Ｈ：高感度 通常の材料 冷却無し 亜鉛又はチタン DELTA – Sensors & Systems for the Steel Industry

16. スキャン形 HMD: Rota-Sonde DCDELTALINER • 非接触測長 • センサー２個を装備して１個のセンサで材料の先端をもう１個のセンサで材料の終端を検出します。各々のセンサーの検出時間がシリアルラインでプロセスユニットMXP2220に送られます。材料の速度と加速度を検出しプロセスユニットが材料の長さを計算します。 DELTA – Sensors & Systems for the Steel Industry

17. スキャン形HMD: Rota-Sonde DC 定尺切断 • スキャン形HMDとパルスジェネレータによるスラブの定尺切断 DELTA – Sensors & Systems for the Steel Industry

18. スキャン形HMD: Rota-Sonde DC 定尺切断 • 高精度スキャン形HMDとパルスジェネレータによるビレット、ブルームの定尺切断 DELTA – Sensors & Systems for the Steel Industry

19. スキャン形HMD: Rota-Sonde DC測長 • スキャン形HMD Rota-Sonde DCとパルスジェネレータGDCによる測長 DELTA – Sensors & Systems for the Steel Industry

20. スキャン形HMD Rota-Sonde DC DELTA – Sensors & Systems for the Steel Industry

21. 光ファイバーHMD • 偏組保護チューブ付高温対応光ファイバーHMD • 熱延ラインのローラー下取付用IRIS DELTA – Sensors & Systems for the Steel Industry

22. 熱延ラインのローラー下での検出IRIS DELTA – Sensors & Systems for the Steel Industry

23. 赤外線ループスキャナーRota-Sonde TS • 垂直と水平のループ制御 DELTA – Sensors & Systems for the Steel Industry

24. 赤外線ループスキャナーRota-Sonde TS • 原理：赤外線ループスキャナーはIR（赤外線）スキャニング方式を採用しています。この方式は • レンズ不要　：　ループスキャナー迄の距離がフレキシブルで光学的調整が不要 • 検出温度範囲が広い　：　１~３μｍ、２５０～１０００℃のスチールの赤外線放射に対応します。 DELTA Infrared Loop Scanner CCD sensors DELTA – Sensors & Systems for the Steel Industry

25. 赤外線ループスキャナーRota-Sonde TS • 10°、 30°又は 50°のスキャン角 • レンズ調整不要 • 高感度　400℃と250℃ • 取付調整が容易 • 水冷とエアーパージを備えた鉄鋼設備専用設計 DELTA – Sensors & Systems for the Steel Industry

26. 赤外線ループスキャナーRota-Sonde TS • 自己診断機能 • 警報出力　：　アラーム回路がセンサの感度をモニターしガラス窓の清掃や感度設定アップをオペレータに知らせます。 • 制御出力　：　センサの内部温度（冷却装置のトラブル）スキャンシステム、電源の状態を監視します。 • 押し釦または外部スイッチによるテスト • アナログ出力（０～１０Ｖまたは４～２０ｍＡ） Infrared loop scanner Rota-Sonde TS Processing unit (Microprocessor) With diagnostic functions PLC Scanning system with Infrared photocell アナログ出力 計測パルス 基準パルス アラーム、制御出力 DELTA – Sensors & Systems for the Steel Industry

27. Rota-Sonde TS • 熱延または冷延の中心制御 DELTA – Sensors & Systems for the Steel Industry

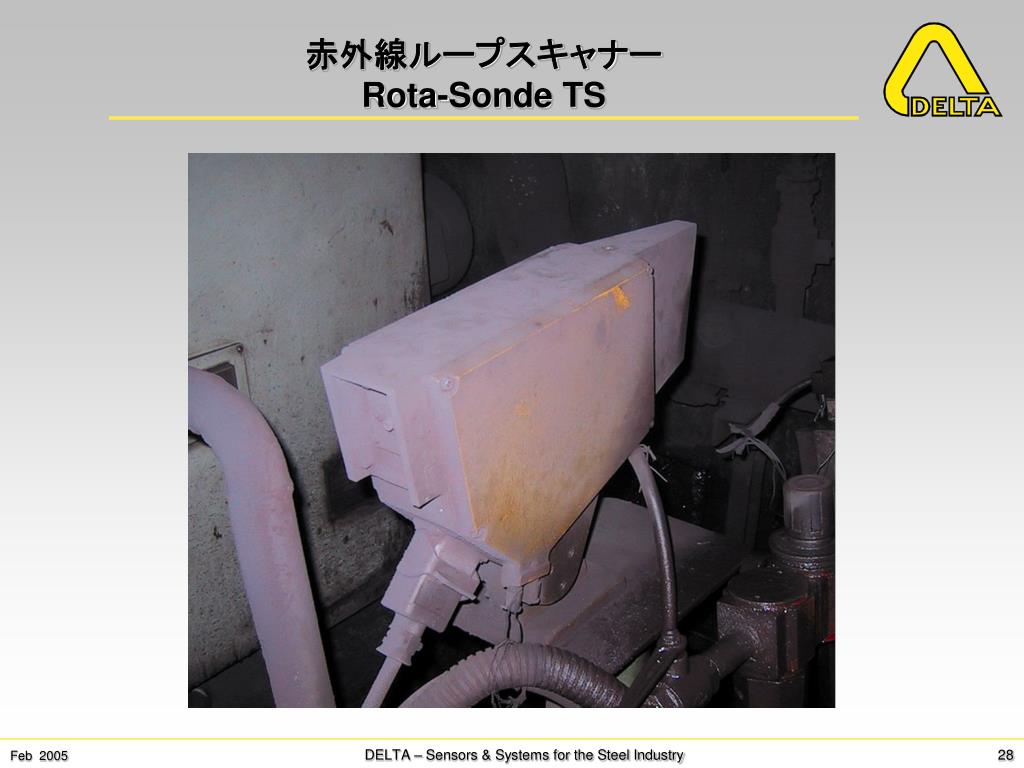

28. 赤外線ループスキャナーRota-Sonde TS DELTA – Sensors & Systems for the Steel Industry

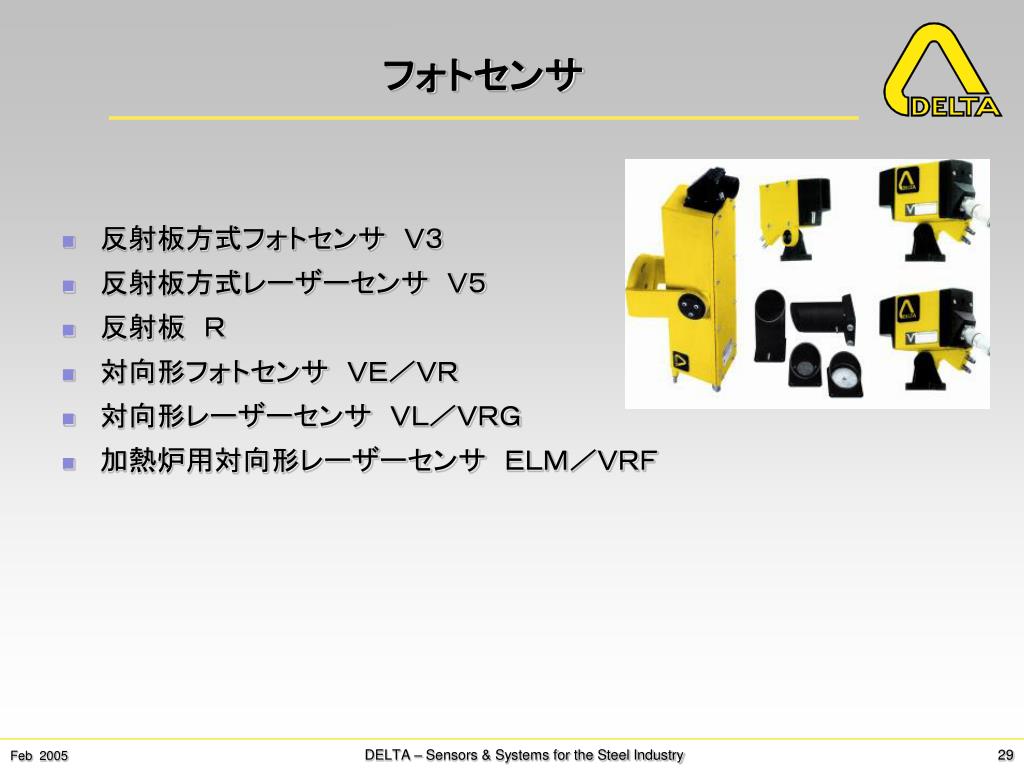

29. フォトセンサ • 反射板方式フォトセンサ　Ｖ３ • 反射板方式レーザーセンサ　Ｖ５ • 反射板　Ｒ • 対向形フォトセンサ　ＶＥ／ＶＲ • 対向形レーザーセンサ　ＶＬ／ＶＲＧ • 加熱炉用対向形レーザーセンサ　ＥＬＭ／ＶＲＦ DELTA – Sensors & Systems for the Steel Industry

30. 反射板方式フォトセンサ ﾚﾝｽﾞ用保護フード ヘビーデューティーコネクタ 偏組保護チューブ付 ケーブル 水冷口 エアパージ口 角度調整スタンド DELTA – Sensors & Systems for the Steel Industry

31. 反射板 水冷口 (400 °C) エアーパージ口付 保護フード 高温用ガラスプリズム DELTA – Sensors & Systems for the Steel Industry

32. 反射板方式レーザーセンサ　Ｖ５ • 可視光なので光軸調整が容易（最大距離100m） • 高精度 • 変調光で光フィルター付なので外乱に強い。高レベルの外乱にも干渉されない特殊光フィルター付もあります。 • レンズﾞや反射板の汚れ警報付モデルもあります。 長距離 悪環境 高精度検出 反射板 反射板 反射板 粉塵・蒸気・ミスト 簡単な光軸調整 DELTA – Sensors & Systems for the Steel Industry

33. 反射板方式レーザーセンサ　V5TRILAS-TLによる測長反射板方式レーザーセンサ　V5TRILAS-TLによる測長 • 反射板方式レーザーセンサＶ５による終端検出とレーザーセンサTRILAS-TLによる先端位置検出 DELTA – Sensors & Systems for the Steel Industry

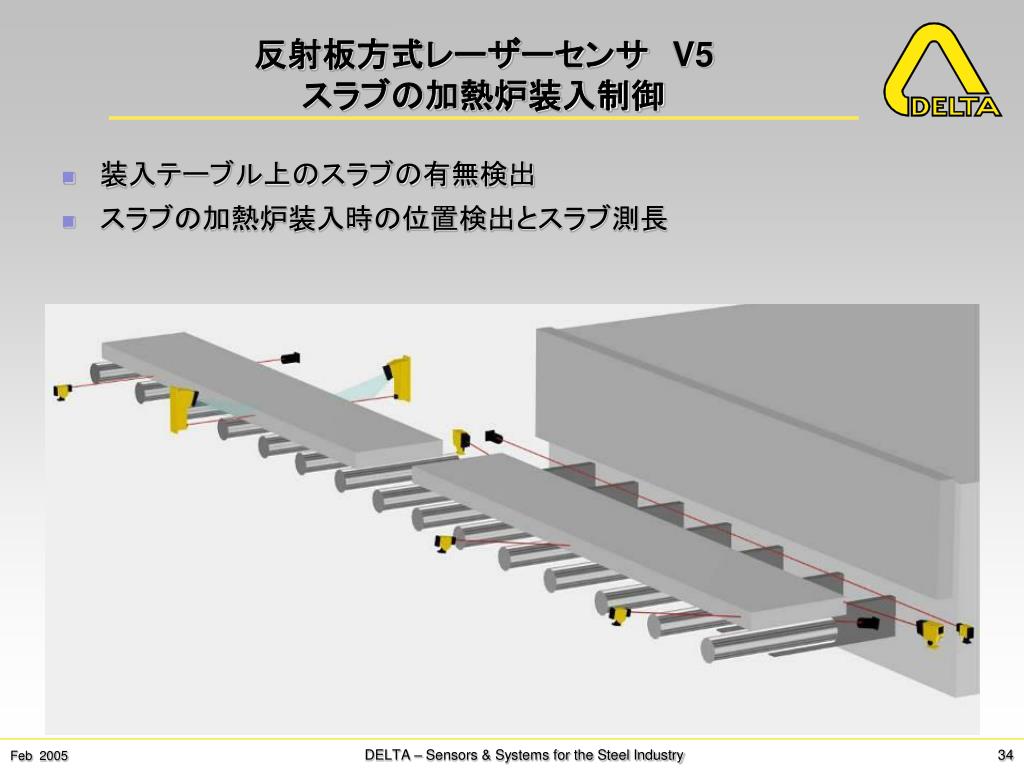

34. 反射板方式レーザーセンサ　V5スラブの加熱炉装入制御反射板方式レーザーセンサ　V5スラブの加熱炉装入制御 • 装入テーブル上のスラブの有無検出 • スラブの加熱炉装入時の位置検出とスラブ測長 DELTA – Sensors & Systems for the Steel Industry

35. 加熱炉用対向形レーザーセンサ ELM/VRF • 加熱炉出口でのスラブやブルームの検出 DELTA – Sensors & Systems for the Steel Industry

36. 溶接穴検出器 • 赤外線スキャン式溶接穴検出器：DTS 130 • フォトアレイ検出器：DTR 340 DELTA – Sensors & Systems for the Steel Industry

37. 溶接穴検出器 DTS • 赤外線スキャニングセンサと赤外線投光器(EMI)との組み合わせ • 可調整取付スタンド（２軸）でセンサの交換ができ、しかも光軸調整を再度する必要がありません。 • センサ後部にファインダー､テスト釦、表示灯を装備しています。 DELTA – Sensors & Systems for the Steel Industry

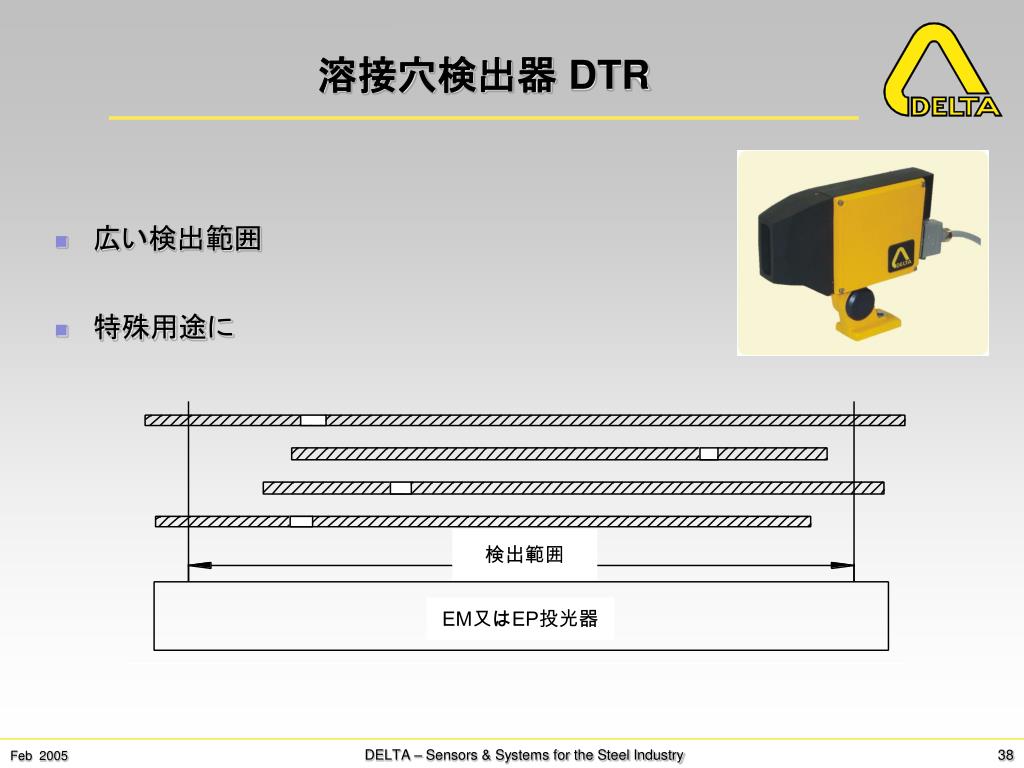

38. 溶接穴検出器 DTR • 広い検出範囲 • 特殊用途に 検出範囲 EM又はEP投光器 DELTA – Sensors & Systems for the Steel Industry

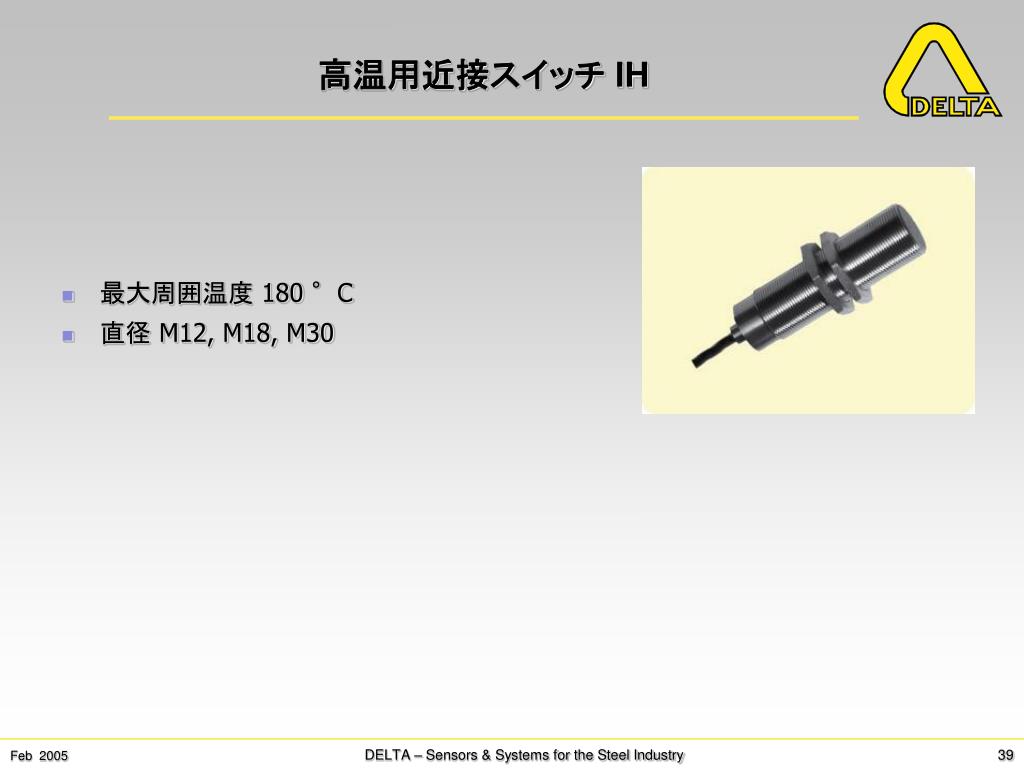

39. 高温用近接スイッチ IH • 最大周囲温度 180 °C • 直径 M12, M18, M30 DELTA – Sensors & Systems for the Steel Industry

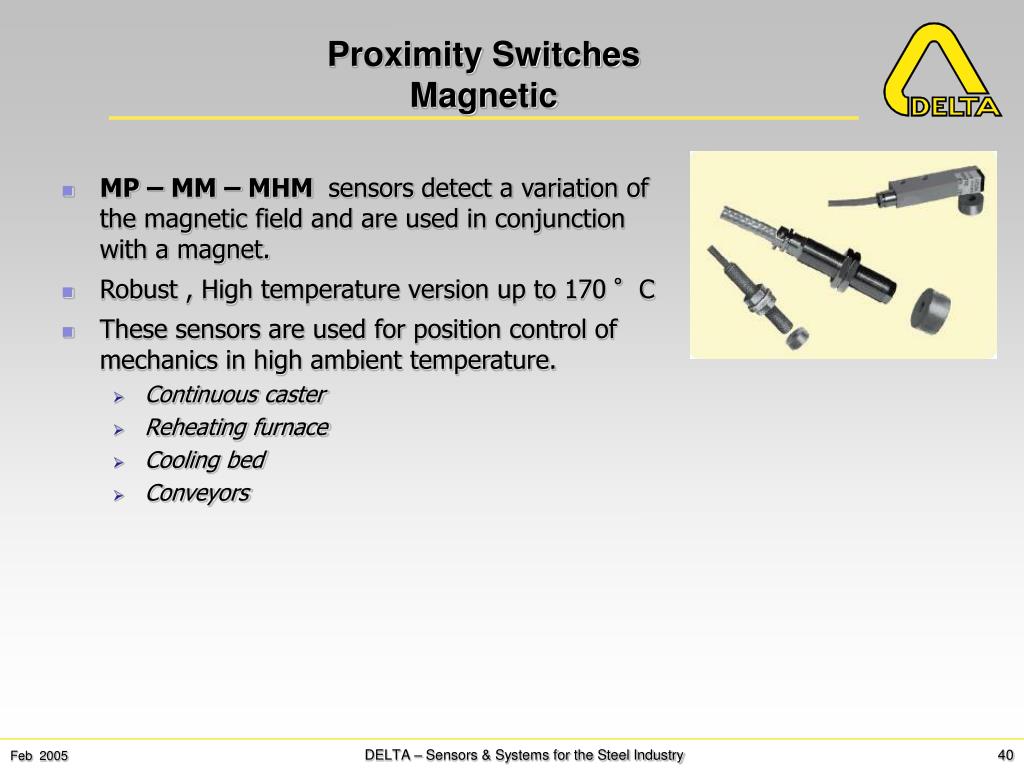

40. Proximity Switches Magnetic • MP – MM – MHM sensors detect a variation of the magnetic field and are used in conjunction with a magnet. • Robust , High temperature version up to 170 °C • These sensors are used for position control of mechanics in high ambient temperature. • Continuous caster • Reheating furnace • Cooling bed • Conveyors DELTA – Sensors & Systems for the Steel Industry

41. Proximity SwitchesLong range Inductive: IG - IW • Long detection range (up to 120 mm) • Fully adjustable sensitivity • Detection field from 200 mm up to 1200 mm to suit the roller table width • Typical applications • Billet detection on charging bed • Bar detection on cold shearing line • Detection of tube, coil • Detection of strip rupture • Detection of maximum loop of strip in accumulator pits DELTA – Sensors & Systems for the Steel Industry

42. Pulse Generators: GDC - GDP • Heavy Duty Incremental Encoders • Water cooling option for operating temperature up to 120 °C • Typical applications • Cut to length on continuous caster, • Reheat furnace, • Guide positioning, • … • For all application with difficult environmental conditions: temperature, shocks and vibration etc... DELTA – Sensors & Systems for the Steel Industry

43. 三角測長式レーザーセンサTRILAS-TL • Max.1300℃ホット材の測長 • Max.8mの幅測定 • 高精度：距離500mmに対し0.4mmの誤差 • 高速サンプリング時間：5msec. • 水冷・エアーパージ付 DELTA – Sensors & Systems for the Steel Industry

44. 三角測長式レーザーセンサTRILAS-TL • 測長原理 検出物 レーザー 測長基準点 計測範囲 DELTA – Sensors & Systems for the Steel Industry

45. 三角測長式レーザーセンサ TRILAS-TL幅計測 • スラブ・ブルーム幅 • 連鋳機 • 加熱炉供給テーブル • 粗圧延前の工程 • ブルーミング後の形鋼制御 DELTA – Sensors & Systems for the Steel Industry

46. 三角測長式レーザーセンサ TRILAS-TL 定尺切断 • 連鋳機 DELTA – Sensors & Systems for the Steel Industry

47. 三角測長式レーザーセンサ TRILAS-TL直線度測定 • レールの反り検出 DELTA – Sensors & Systems for the Steel Industry

48. 三角測長式レーザーセンサ TRILAS-TL曲がり検出 • ブルーム取出後の曲がり検出 DELTA – Sensors & Systems for the Steel Industry

49. 三角測長式レーザーセンサ TRILAS-TL非接触・リアルタイム測長 • 反射板式レーザーセンサV5で終端を検出しレーザーセンサTRILAS-TLで先端位置を計測する。 DELTA – Sensors & Systems for the Steel Industry

50. 三角測長式レーザーセンサ TRILAS-TL 非接触・リアルタイム測長 • スラブ長測定：反射式レーザーセンサV5で終端を検出しレーザーセンサTRILAS-TLで先端位置を検出する。 DELTA – Sensors & Systems for the Steel Industry
