  1. SOLIDWORKS UPGRADE INFORMÁTICA PÁG. 1

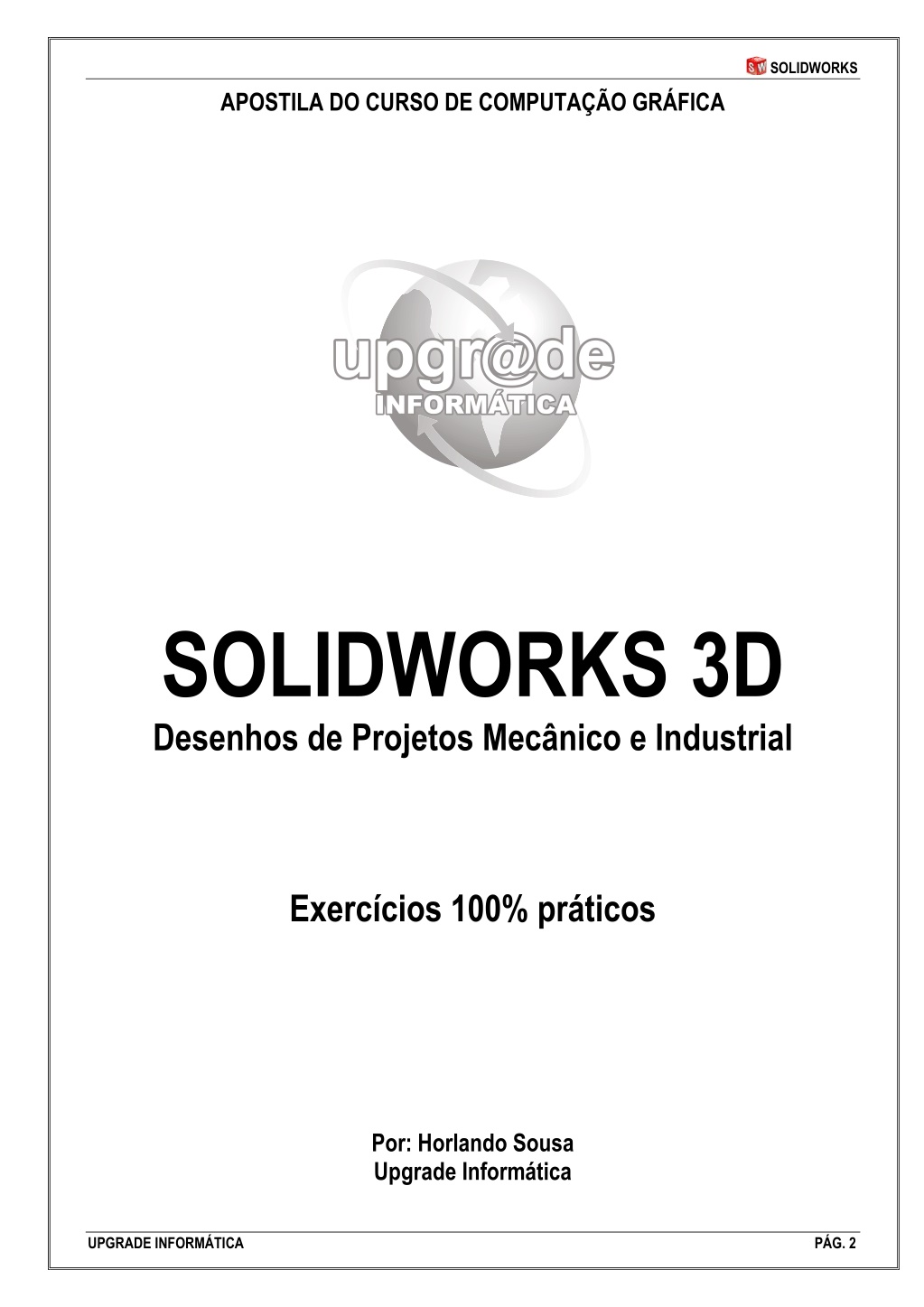

  2. SOLIDWORKS APOSTILA DO CURSO DE COMPUTAÇÃO GRÁFICA SOLIDWORKS 3D Desenhos de Projetos Mecânico e Industrial Exercícios 100% práticos Por: Horlando Sousa Upgrade Informática UPGRADE INFORMÁTICA PÁG. 2

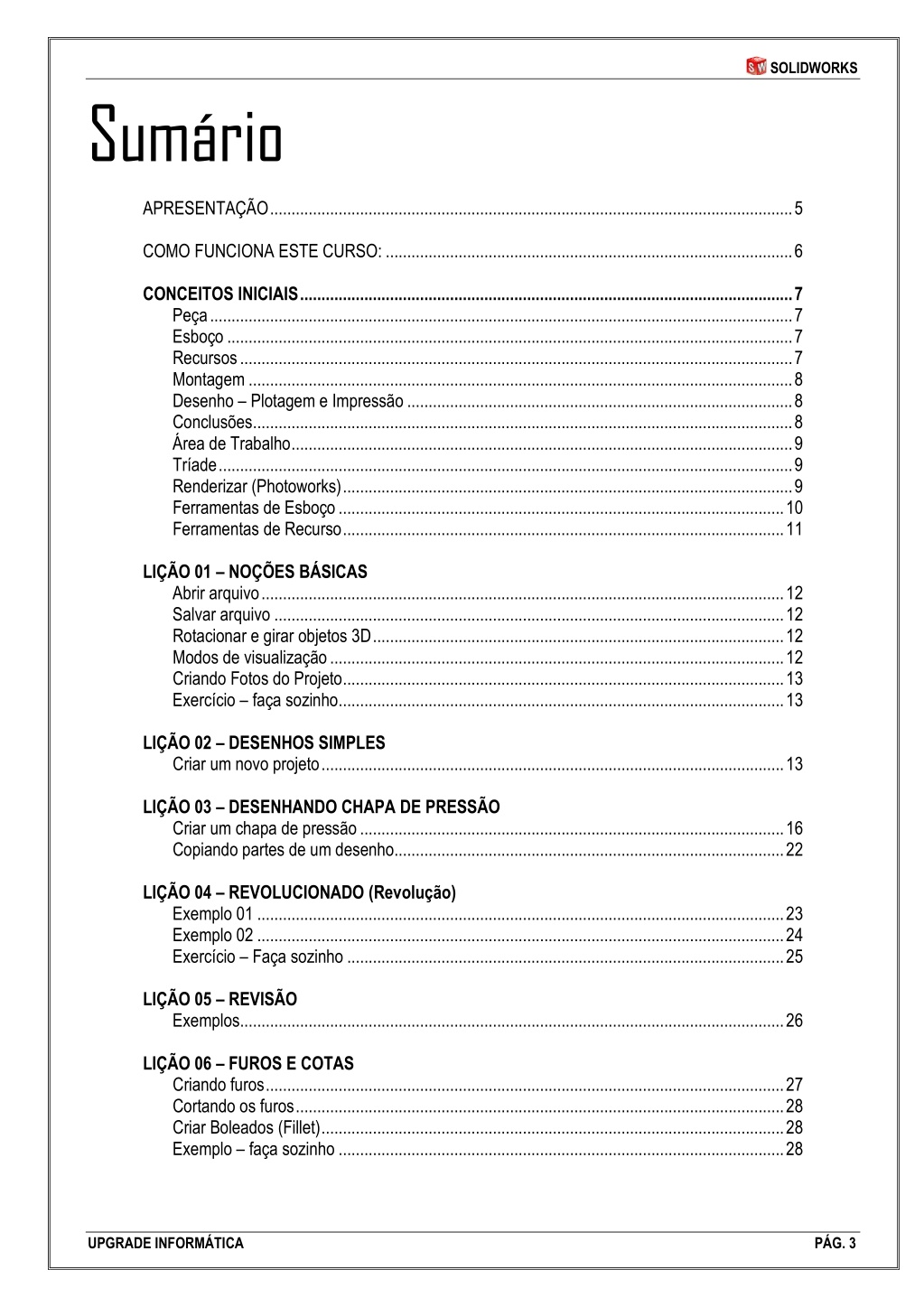

  3. SOLIDWORKS Sumário APRESENTAÇÃO .......................................................................................................................... 5 COMO FUNCIONA ESTE CURSO: ............................................................................................... 6 CONCEITOS INICIAIS ................................................................................................................... 7 Peça ........................................................................................................................................ 7 Esboço .................................................................................................................................... 7 Recursos ................................................................................................................................. 7 Montagem ............................................................................................................................... 8 Desenho – Plotagem e Impressão .......................................................................................... 8 Conclusões .............................................................................................................................. 8 Área de Trabalho ..................................................................................................................... 9 Tríade ...................................................................................................................................... 9 Renderizar (Photoworks) ......................................................................................................... 9 Ferramentas de Esboço ........................................................................................................ 10 Ferramentas de Recurso ....................................................................................................... 11 LIÇÃO 01 – NOÇÕES BÁSICAS Abrir arquivo .......................................................................................................................... 12 Salvar arquivo ....................................................................................................................... 12 Rotacionar e girar objetos 3D ................................................................................................ 12 Modos de visualização .......................................................................................................... 12 Criando Fotos do Projeto ....................................................................................................... 13 Exercício – faça sozinho ........................................................................................................ 13 LIÇÃO 02 – DESENHOS SIMPLES Criar um novo projeto ............................................................................................................ 13 LIÇÃO 03 – DESENHANDO CHAPA DE PRESSÃO Criar um chapa de pressão ................................................................................................... 16 Copiando partes de um desenho........................................................................................... 22 LIÇÃO 04 – REVOLUCIONADO (Revolução) Exemplo 01 ........................................................................................................................... 23 Exemplo 02 ........................................................................................................................... 24 Exercício – Faça sozinho ...................................................................................................... 25 LIÇÃO 05 – REVISÃO Exemplos ............................................................................................................................... 26 LIÇÃO 06 – FUROS E COTAS Criando furos ......................................................................................................................... 27 Cortando os furos .................................................................................................................. 28 Criar Boleados (Fillet) ............................................................................................................ 28 Exemplo – faça sozinho ........................................................................................................ 28 UPGRADE INFORMÁTICA PÁG. 3

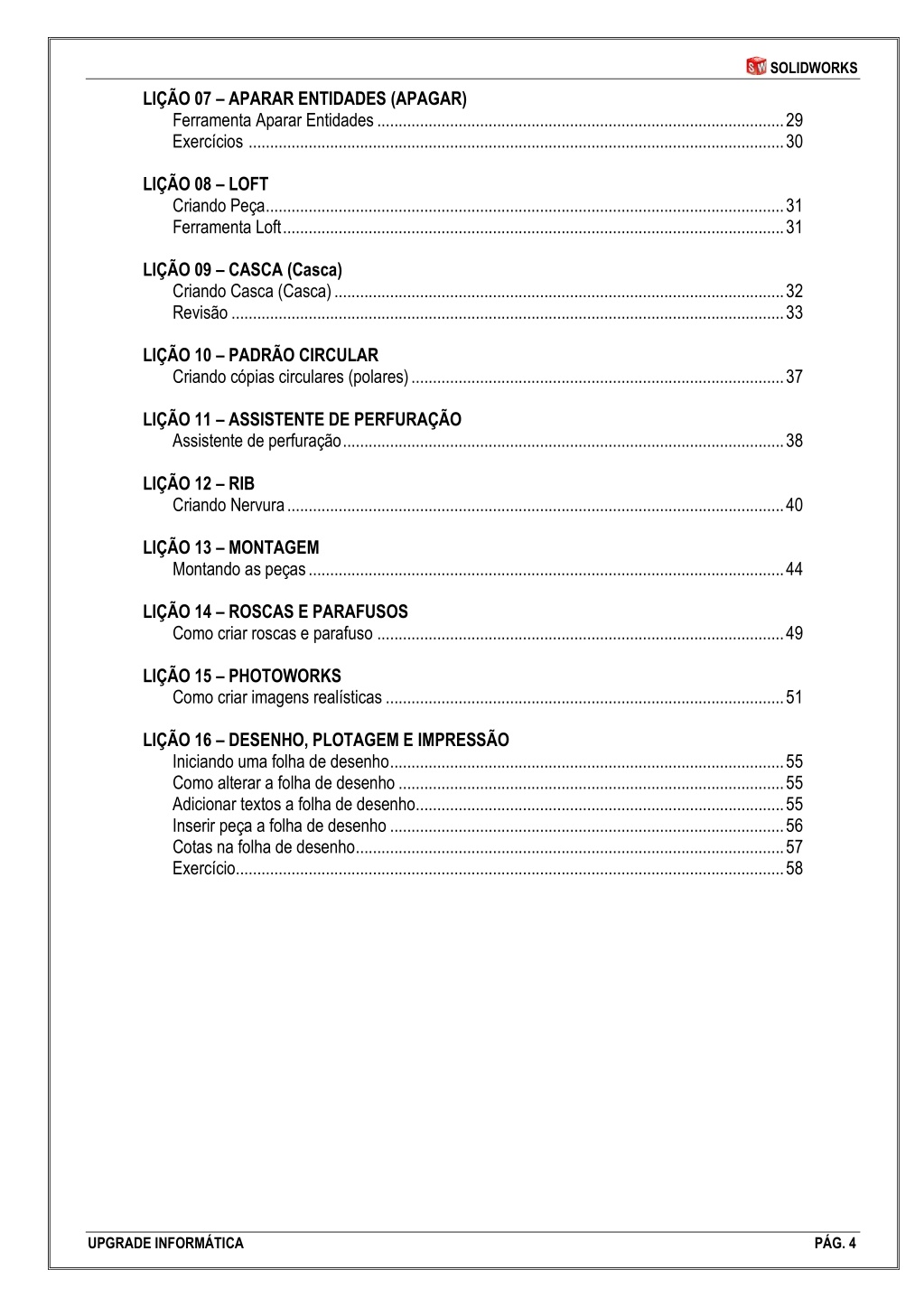

  4. SOLIDWORKS LIÇÃO 07 – APARAR ENTIDADES (APAGAR) Ferramenta Aparar Entidades ............................................................................................... 29 Exercícios ............................................................................................................................. 30 LIÇÃO 08 – LOFT Criando Peça ......................................................................................................................... 31 Ferramenta Loft ..................................................................................................................... 31 LIÇÃO 09 – CASCA (Casca) Criando Casca (Casca) ......................................................................................................... 32 Revisão ................................................................................................................................. 33 LIÇÃO 10 – PADRÃO CIRCULAR Criando cópias circulares (polares) ....................................................................................... 37 LIÇÃO 11 – ASSISTENTE DE PERFURAÇÃO Assistente de perfuração ....................................................................................................... 38 LIÇÃO 12 – RIB Criando Nervura .................................................................................................................... 40 LIÇÃO 13 – MONTAGEM Montando as peças ............................................................................................................... 44 LIÇÃO 14 – ROSCAS E PARAFUSOS Como criar roscas e parafuso ............................................................................................... 49 LIÇÃO 15 – PHOTOWORKS Como criar imagens realísticas ............................................................................................. 51 LIÇÃO 16 – DESENHO, PLOTAGEM E IMPRESSÃO Iniciando uma folha de desenho ............................................................................................ 55 Como alterar a folha de desenho .......................................................................................... 55 Adicionar textos a folha de desenho...................................................................................... 55 Inserir peça a folha de desenho ............................................................................................ 56 Cotas na folha de desenho .................................................................................................... 57 Exercício ................................................................................................................................ 58 UPGRADE INFORMÁTICA PÁG. 4

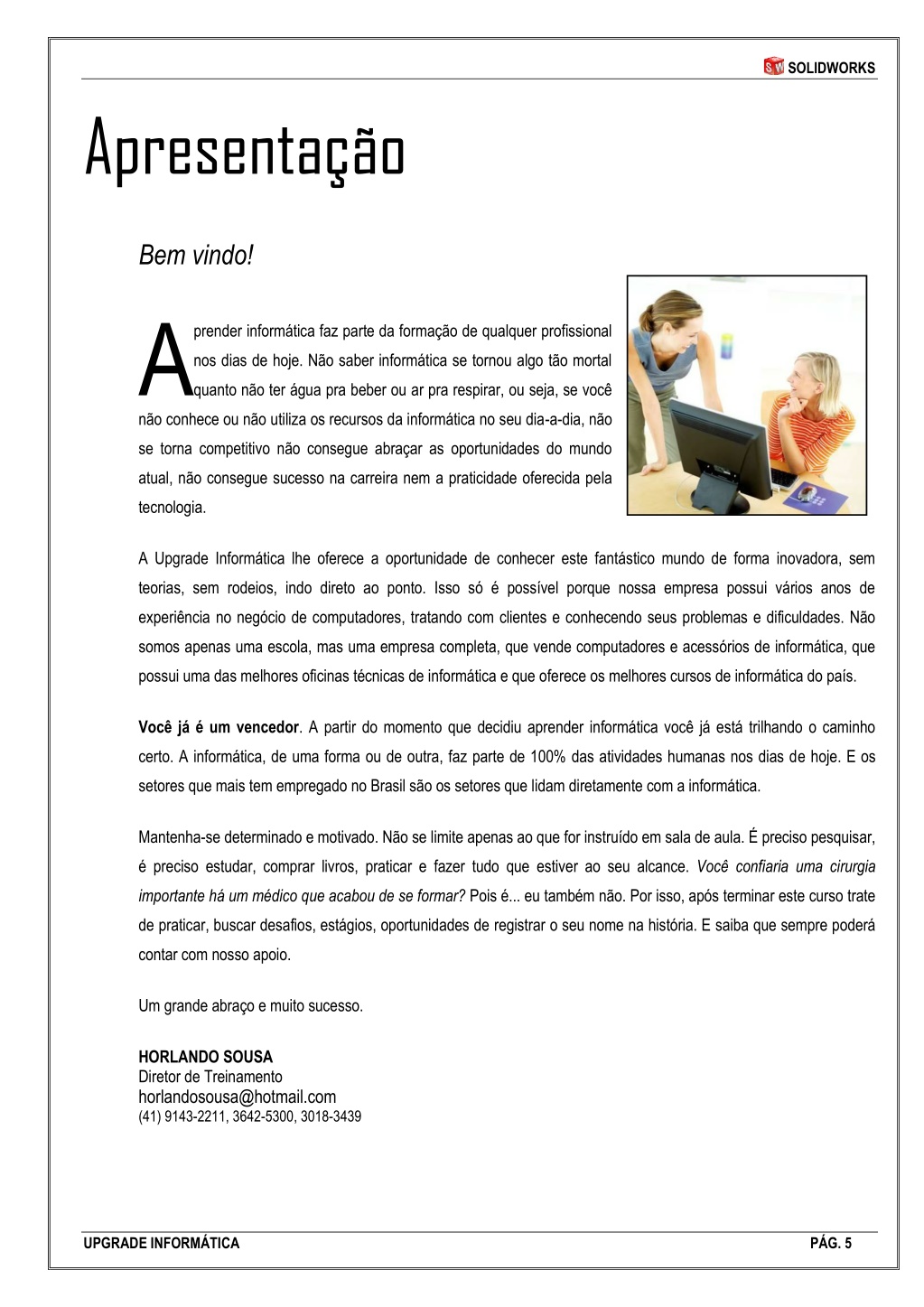

  5. SOLIDWORKS Apresentação Bem vindo! A prender informática faz parte da formação de qualquer profissional nos dias de hoje. Não saber informática se tornou algo tão mortal quanto não ter água pra beber ou ar pra respirar, ou seja, se você não conhece ou não utiliza os recursos da informática no seu dia-a-dia, não se torna competitivo não consegue abraçar as oportunidades do mundo atual, não consegue sucesso na carreira nem a praticidade oferecida pela tecnologia. A Upgrade Informática lhe oferece a oportunidade de conhecer este fantástico mundo de forma inovadora, sem teorias, sem rodeios, indo direto ao ponto. Isso só é possível porque nossa empresa possui vários anos de experiência no negócio de computadores, tratando com clientes e conhecendo seus problemas e dificuldades. Não somos apenas uma escola, mas uma empresa completa, que vende computadores e acessórios de informática, que possui uma das melhores oficinas técnicas de informática e que oferece os melhores cursos de informática do país. Você já é um vencedor. A partir do momento que decidiu aprender informática você já está trilhando o caminho certo. A informática, de uma forma ou de outra, faz parte de 100% das atividades humanas nos dias de hoje. E os setores que mais tem empregado no Brasil são os setores que lidam diretamente com a informática. Mantenha-se determinado e motivado. Não se limite apenas ao que for instruído em sala de aula. É preciso pesquisar, é preciso estudar, comprar livros, praticar e fazer tudo que estiver ao seu alcance. Você confiaria uma cirurgia importante há um médico que acabou de se formar? Pois é... eu também não. Por isso, após terminar este curso trate de praticar, buscar desafios, estágios, oportunidades de registrar o seu nome na história. E saiba que sempre poderá contar com nosso apoio. Um grande abraço e muito sucesso. HORLANDO SOUSA Diretor de Treinamento horlandosousa@hotmail.com (41) 9143-2211, 3642-5300, 3018-3439 UPGRADE INFORMÁTICA PÁG. 5

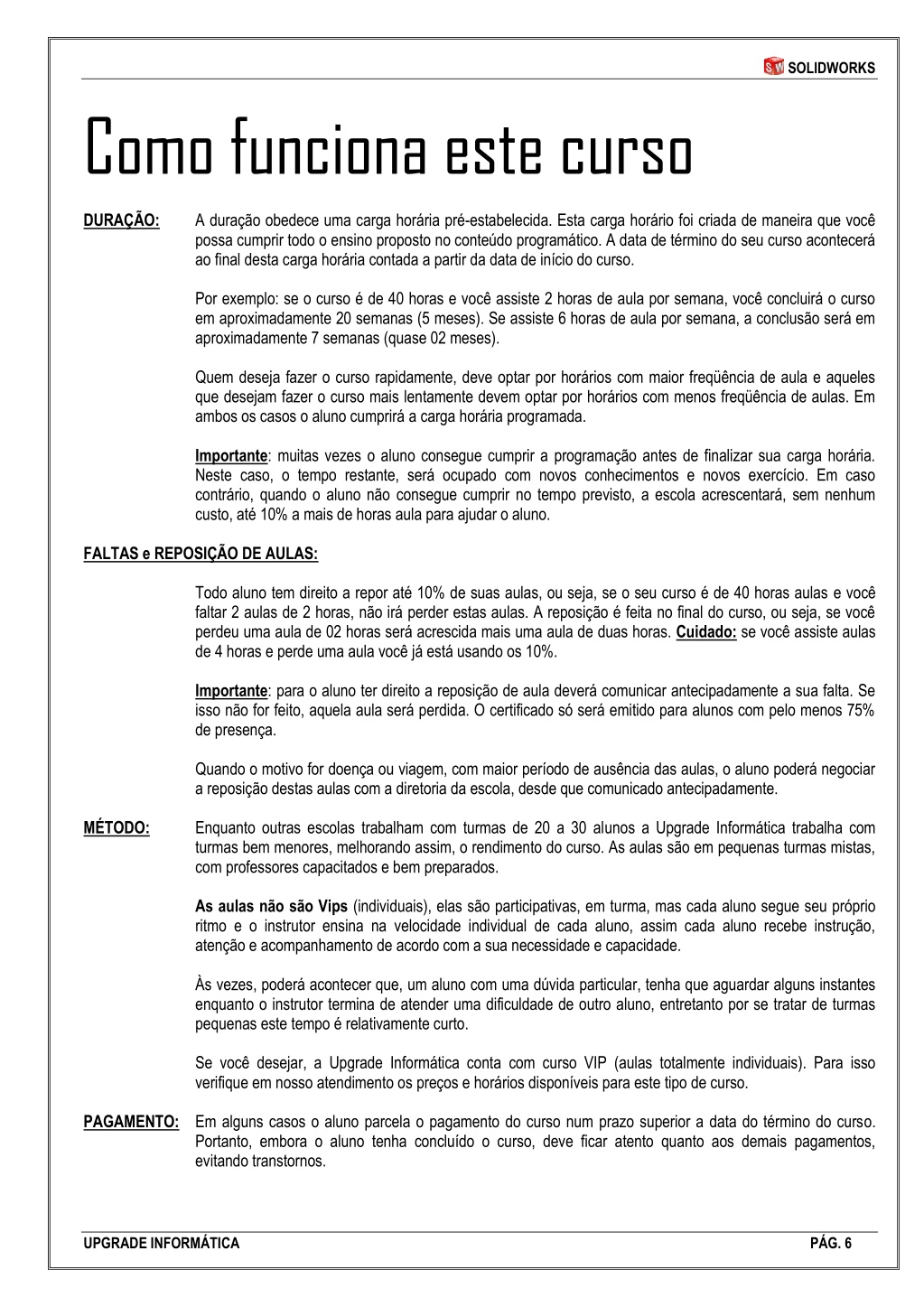

  6. SOLIDWORKS Como funciona este curso DURAÇÃO: A duração obedece uma carga horária pré-estabelecida. Esta carga horário foi criada de maneira que você possa cumprir todo o ensino proposto no conteúdo programático. A data de término do seu curso acontecerá ao final desta carga horária contada a partir da data de início do curso. Por exemplo: se o curso é de 40 horas e você assiste 2 horas de aula por semana, você concluirá o curso em aproximadamente 20 semanas (5 meses). Se assiste 6 horas de aula por semana, a conclusão será em aproximadamente 7 semanas (quase 02 meses). Quem deseja fazer o curso rapidamente, deve optar por horários com maior freqüência de aula e aqueles que desejam fazer o curso mais lentamente devem optar por horários com menos freqüência de aulas. Em ambos os casos o aluno cumprirá a carga horária programada. Importante: muitas vezes o aluno consegue cumprir a programação antes de finalizar sua carga horária. Neste caso, o tempo restante, será ocupado com novos conhecimentos e novos exercício. Em caso contrário, quando o aluno não consegue cumprir no tempo previsto, a escola acrescentará, sem nenhum custo, até 10% a mais de horas aula para ajudar o aluno. FALTAS e REPOSIÇÃO DE AULAS: Todo aluno tem direito a repor até 10% de suas aulas, ou seja, se o seu curso é de 40 horas aulas e você faltar 2 aulas de 2 horas, não irá perder estas aulas. A reposição é feita no final do curso, ou seja, se você perdeu uma aula de 02 horas será acrescida mais uma aula de duas horas. Cuidado: se você assiste aulas de 4 horas e perde uma aula você já está usando os 10%. Importante: para o aluno ter direito a reposição de aula deverá comunicar antecipadamente a sua falta. Se isso não for feito, aquela aula será perdida. O certificado só será emitido para alunos com pelo menos 75% de presença. Quando o motivo for doença ou viagem, com maior período de ausência das aulas, o aluno poderá negociar a reposição destas aulas com a diretoria da escola, desde que comunicado antecipadamente. MÉTODO: Enquanto outras escolas trabalham com turmas de 20 a 30 alunos a Upgrade Informática trabalha com turmas bem menores, melhorando assim, o rendimento do curso. As aulas são em pequenas turmas mistas, com professores capacitados e bem preparados. As aulas não são Vips (individuais), elas são participativas, em turma, mas cada aluno segue seu próprio ritmo e o instrutor ensina na velocidade individual de cada aluno, assim cada aluno recebe instrução, atenção e acompanhamento de acordo com a sua necessidade e capacidade. Às vezes, poderá acontecer que, um aluno com uma dúvida particular, tenha que aguardar alguns instantes enquanto o instrutor termina de atender uma dificuldade de outro aluno, entretanto por se tratar de turmas pequenas este tempo é relativamente curto. Se você desejar, a Upgrade Informática conta com curso VIP (aulas totalmente individuais). Para isso verifique em nosso atendimento os preços e horários disponíveis para este tipo de curso. PAGAMENTO: Em alguns casos o aluno parcela o pagamento do curso num prazo superior a data do término do curso. Portanto, embora o aluno tenha concluído o curso, deve ficar atento quanto aos demais pagamentos, evitando transtornos. UPGRADE INFORMÁTICA PÁG. 6

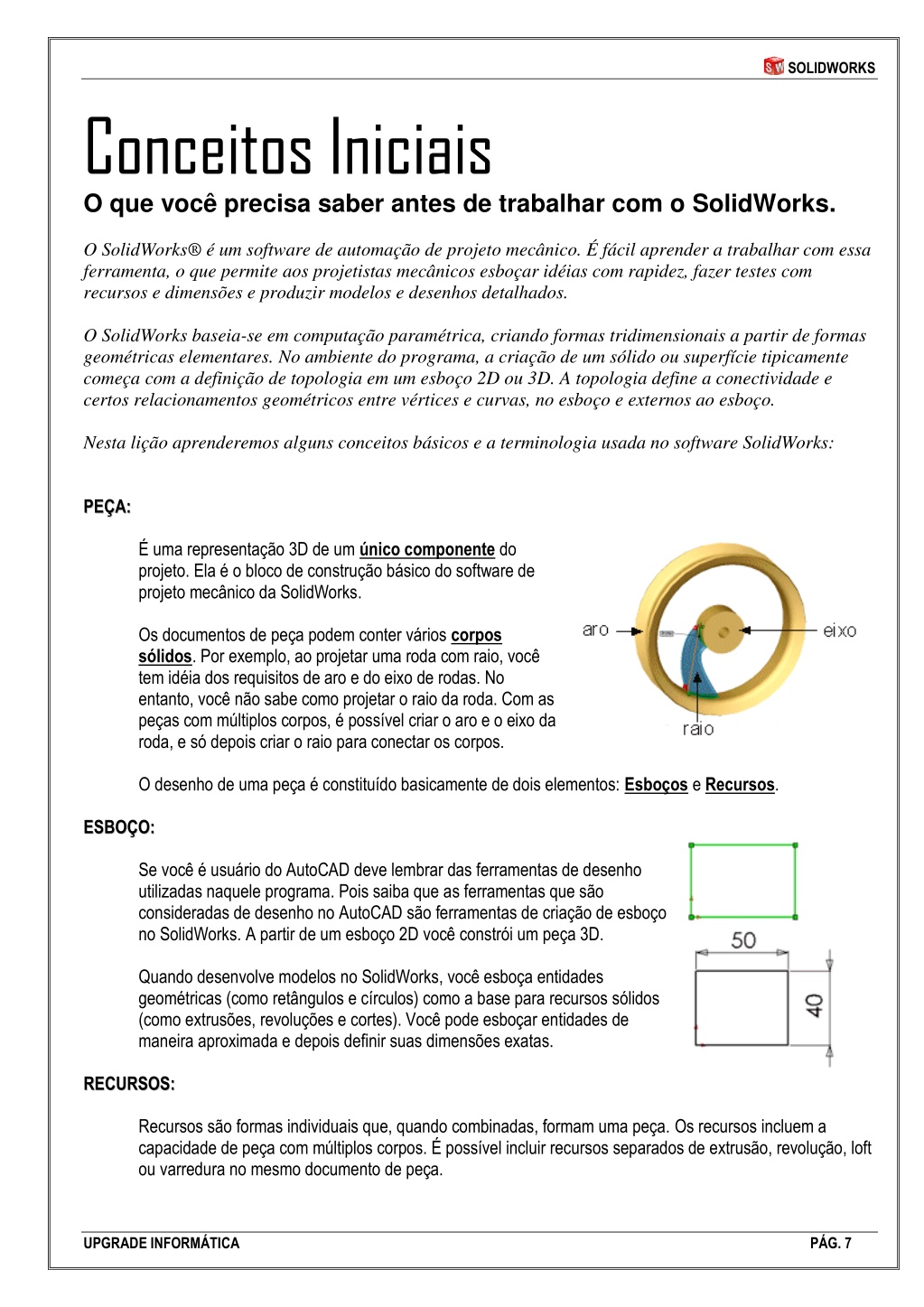

  7. SOLIDWORKS Conceitos Iniciais O que você precisa saber antes de trabalhar com o SolidWorks. O SolidWorks® é um software de automação de projeto mecânico. É fácil aprender a trabalhar com essa ferramenta, o que permite aos projetistas mecânicos esboçar idéias com rapidez, fazer testes com recursos e dimensões e produzir modelos e desenhos detalhados. O SolidWorks baseia-se em computação paramétrica, criando formas tridimensionais a partir de formas geométricas elementares. No ambiente do programa, a criação de um sólido ou superfície tipicamente começa com a definição de topologia em um esboço 2D ou 3D. A topologia define a conectividade e certos relacionamentos geométricos entre vértices e curvas, no esboço e externos ao esboço. Nesta lição aprenderemos alguns conceitos básicos e a terminologia usada no software SolidWorks: P PE EÇ ÇA A: : É uma representação 3D de um único componente do projeto. Ela é o bloco de construção básico do software de projeto mecânico da SolidWorks. Os documentos de peça podem conter vários corpos sólidos. Por exemplo, ao projetar uma roda com raio, você tem idéia dos requisitos de aro e do eixo de rodas. No entanto, você não sabe como projetar o raio da roda. Com as peças com múltiplos corpos, é possível criar o aro e o eixo da roda, e só depois criar o raio para conectar os corpos. O desenho de uma peça é constituído basicamente de dois elementos: Esboços e Recursos. E ES SB BO OÇ ÇO O: : Se você é usuário do AutoCAD deve lembrar das ferramentas de desenho utilizadas naquele programa. Pois saiba que as ferramentas que são consideradas de desenho no AutoCAD são ferramentas de criação de esboço no SolidWorks. A partir de um esboço 2D você constrói um peça 3D. Quando desenvolve modelos no SolidWorks, você esboça entidades geométricas (como retângulos e círculos) como a base para recursos sólidos (como extrusões, revoluções e cortes). Você pode esboçar entidades de maneira aproximada e depois definir suas dimensões exatas. R RE EC CU UR RS SO OS S: : Recursos são formas individuais que, quando combinadas, formam uma peça. Os recursos incluem a capacidade de peça com múltiplos corpos. É possível incluir recursos separados de extrusão, revolução, loft ou varredura no mesmo documento de peça. UPGRADE INFORMÁTICA PÁG. 7

  8. SOLIDWORKS Alguns recursos se originam como esboços; outros, como cascas ou filetes, são criados quando você seleciona a ferramenta ou o comando de menu apropriado e define as dimensões ou as características desejadas. É possível usar o mesmo esboço para criar diferentes recursos. M MO ON NT TA AG GE EM M: : É possível construir montagens complexas consistindo em vários componentes, que podem ser peças ou outras montagens, denominadas submontagens. Na maioria das operações, estes dois tipos de componente se comportam da mesma maneira. Adicionar um componente a uma montagem cria um vínculo entre a montagem e o componente. Quando o SolidWorks abre a montagem, localiza o arquivo do componente para exibí-lo na montagem. As alterações no componente são automaticamente refletidas na montagem. D DE ES SE EN NH HO O ( (P PL LO OT TA AG GE EM M E E I IM MP PR RE ES SS SÃ ÃO O) ): : Um projeto pronto exige uma boa impressão com detalhamentos, cotas e informações necessárias à execução do projeto. O SolidWorks oferece uma ferramenta exclusiva para isso, é a ferramenta Desenho. Nela podemos definir o tamanho da folha que será impresso (plotado), posicionar as vistas necessárias, desenhar as cotas (dimensões) e incluir textos informativos. Estes desenhos possuem uma vista 2D ou 3D da peça ou da montagem e é salvo em um arquivo separado, mantendo um vínculo como a peça ou montagem original, ou seja, se você fizer alguma alteração na peça, automaticamente o desenho será alterado. C CO ON NC CL LU UI IN ND DO O: : Um projeto executado no SolidWorks tem como princípio uma estrutura em 3D. Um projeto depende de três elementos fundamentais: a peça, a montagem e o desenho. Cada uma destas partes compõe um arquivo separado, todavia vinculado. A peça é composta por dois elementos fundamentais: o esboço e os recursos. A montagem é criada a partir das peças. O desenho (plotagem) é criado a partir da peça ou da montagem (conjunto de peças organizado). UPGRADE INFORMÁTICA PÁG. 8

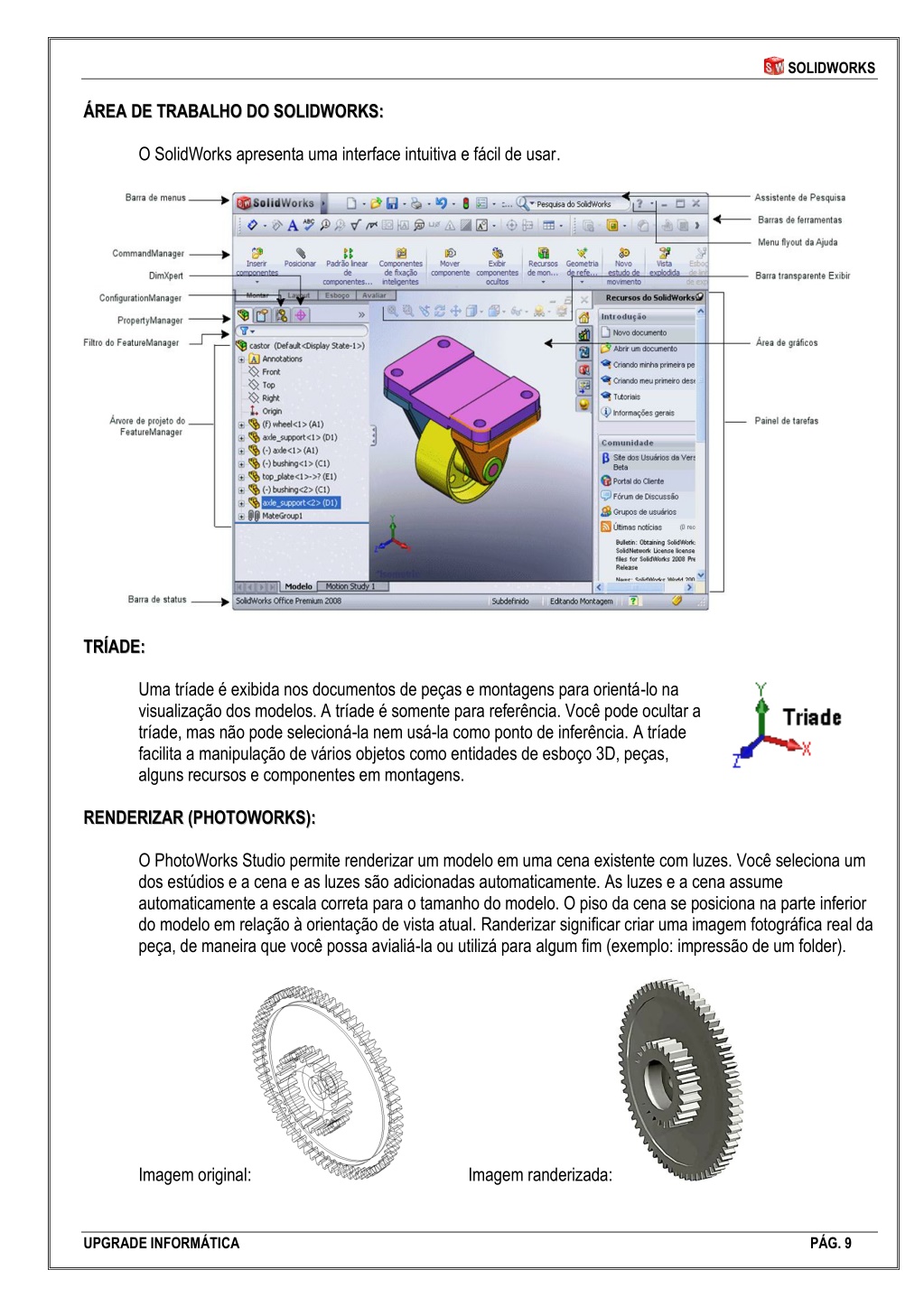

  9. SOLIDWORKS Á ÁR RE EA A D DE E T TR RA AB BA AL LH HO O D DO O S SO OL LI ID DW WO OR RK KS S: : O SolidWorks apresenta uma interface intuitiva e fácil de usar. T TR RÍ ÍA AD DE E: : Uma tríade é exibida nos documentos de peças e montagens para orientá-lo na visualização dos modelos. A tríade é somente para referência. Você pode ocultar a tríade, mas não pode selecioná-la nem usá-la como ponto de inferência. A tríade facilita a manipulação de vários objetos como entidades de esboço 3D, peças, alguns recursos e componentes em montagens. R RE EN ND DE ER RI IZ ZA AR R ( (P PH HO OT TO OW WO OR RK KS S) ): : O PhotoWorks Studio permite renderizar um modelo em uma cena existente com luzes. Você seleciona um dos estúdios e a cena e as luzes são adicionadas automaticamente. As luzes e a cena assume automaticamente a escala correta para o tamanho do modelo. O piso da cena se posiciona na parte inferior do modelo em relação à orientação de vista atual. Randerizar significar criar uma imagem fotográfica real da peça, de maneira que você possa avialiá-la ou utilizá para algum fim (exemplo: impressão de um folder). Imagem original: Imagem randerizada: UPGRADE INFORMÁTICA PÁG. 9

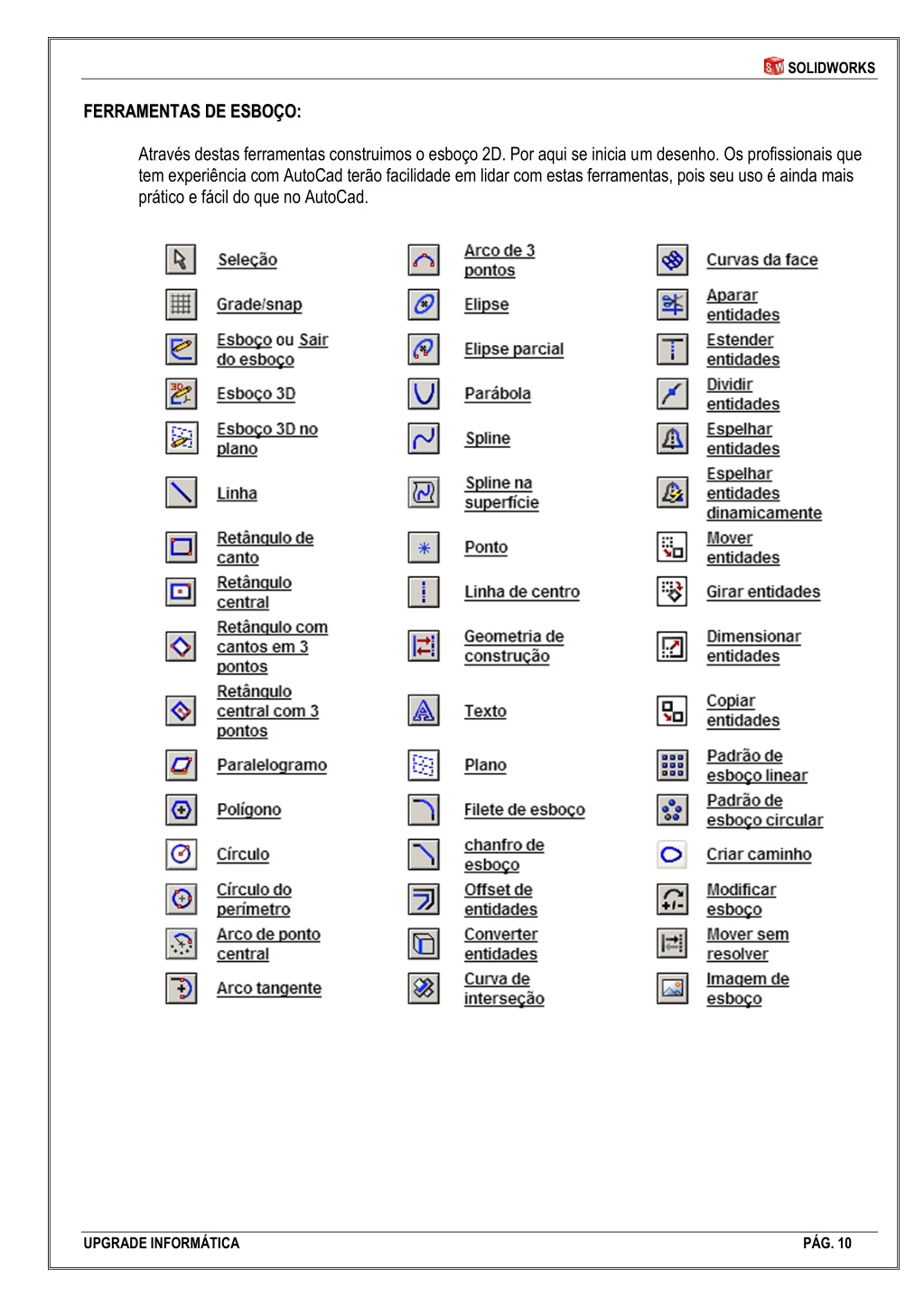

  10. SOLIDWORKS F FE ER RR RA AM ME EN NT TA AS S D DE E E ES SB BO OÇ ÇO O: : Através destas ferramentas construimos o esboço 2D. Por aqui se inicia um desenho. Os profissionais que tem experiência com AutoCad terão facilidade em lidar com estas ferramentas, pois seu uso é ainda mais prático e fácil do que no AutoCad. UPGRADE INFORMÁTICA PÁG. 10

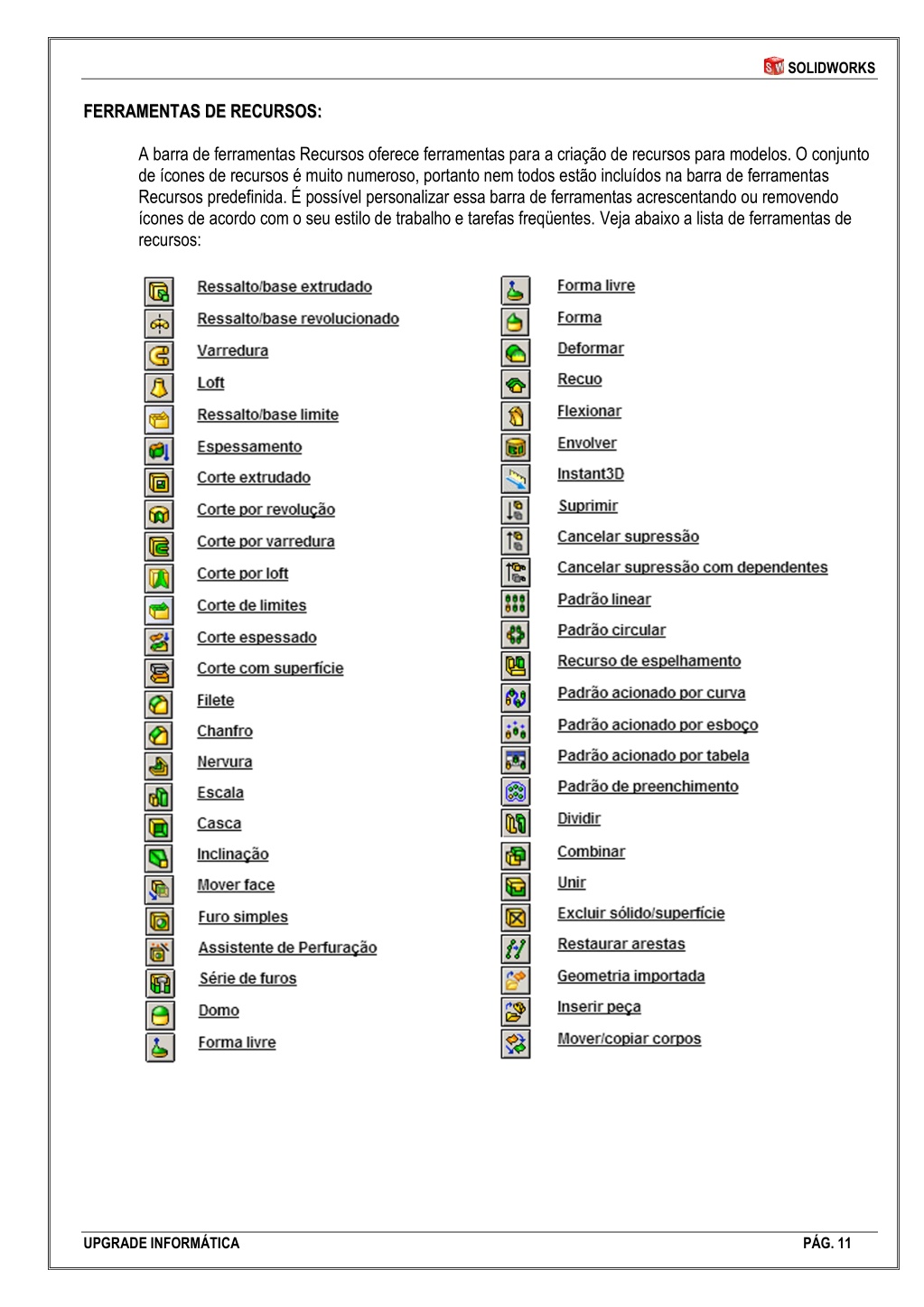

  11. SOLIDWORKS F FE ER RR RA AM ME EN NT TA AS S D DE E R RE EC CU UR RS SO OS S: : A barra de ferramentas Recursos oferece ferramentas para a criação de recursos para modelos. O conjunto de ícones de recursos é muito numeroso, portanto nem todos estão incluídos na barra de ferramentas Recursos predefinida. É possível personalizar essa barra de ferramentas acrescentando ou removendo ícones de acordo com o seu estilo de trabalho e tarefas freqüentes. Veja abaixo a lista de ferramentas de recursos: UPGRADE INFORMÁTICA PÁG. 11

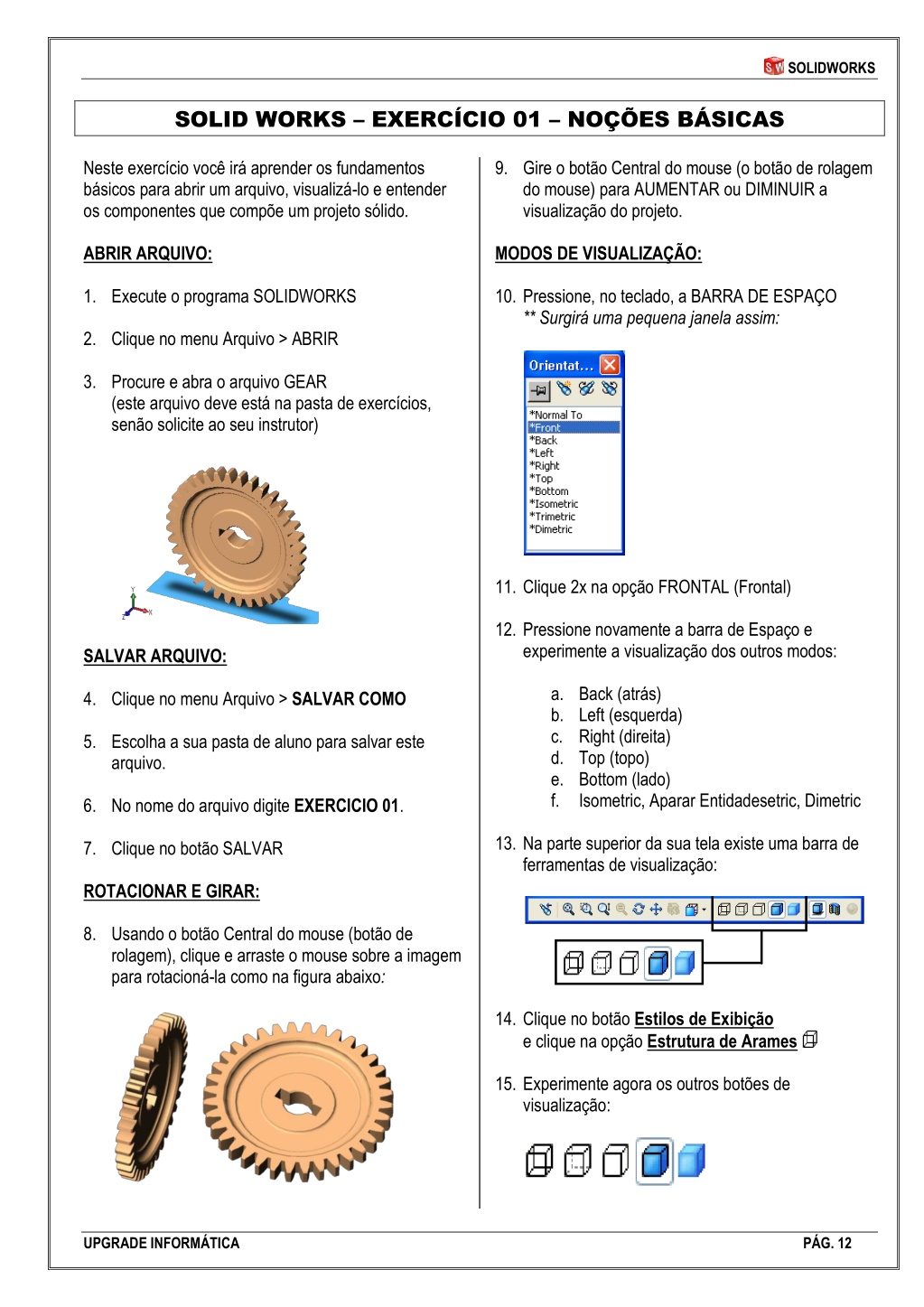

  12. SOLIDWORKS SOLID WORKS – EXERCÍCIO 01 – NOÇÕES BÁSICAS Neste exercício você irá aprender os fundamentos básicos para abrir um arquivo, visualizá-lo e entender os componentes que compõe um projeto sólido. ABRIR ARQUIVO: 1.Execute o programa SOLIDWORKS 2.Clique no menu Arquivo > ABRIR 3.Procure e abra o arquivo GEAR (este arquivo deve está na pasta de exercícios, senão solicite ao seu instrutor) 9.Gire o botão Central do mouse (o botão de rolagem do mouse) para AUMENTAR ou DIMINUIR a visualização do projeto. MODOS DE VISUALIZAÇÃO: 10.Pressione, no teclado, a BARRA DE ESPAÇO ** Surgirá uma pequena janela assim: 11.Clique 2x na opção FRONTAL (Frontal) 12.Pressione novamente a barra de Espaço e experimente a visualização dos outros modos: a.Back (atrás) b.Left (esquerda) c.Right (direita) d.Top (topo) e.Bottom (lado) f.Isometric, Aparar Entidadesetric, Dimetric 13.Na parte superior da sua tela existe uma barra de ferramentas de visualização: SALVAR ARQUIVO: 4.Clique no menu Arquivo > SALVAR COMO 5.Escolha a sua pasta de aluno para salvar este arquivo. 6.No nome do arquivo digite EXERCICIO 01. 7.Clique no botão SALVAR ROTACIONAR E GIRAR: 8.Usando o botão Central do mouse (botão de rolagem), clique e arraste o mouse sobre a imagem para rotacioná-la como na figura abaixo: 14.Clique no botão Estilos de Exibição e clique na opção Estrutura de Arames 15.Experimente agora os outros botões de visualização: UPGRADE INFORMÁTICA PÁG. 12

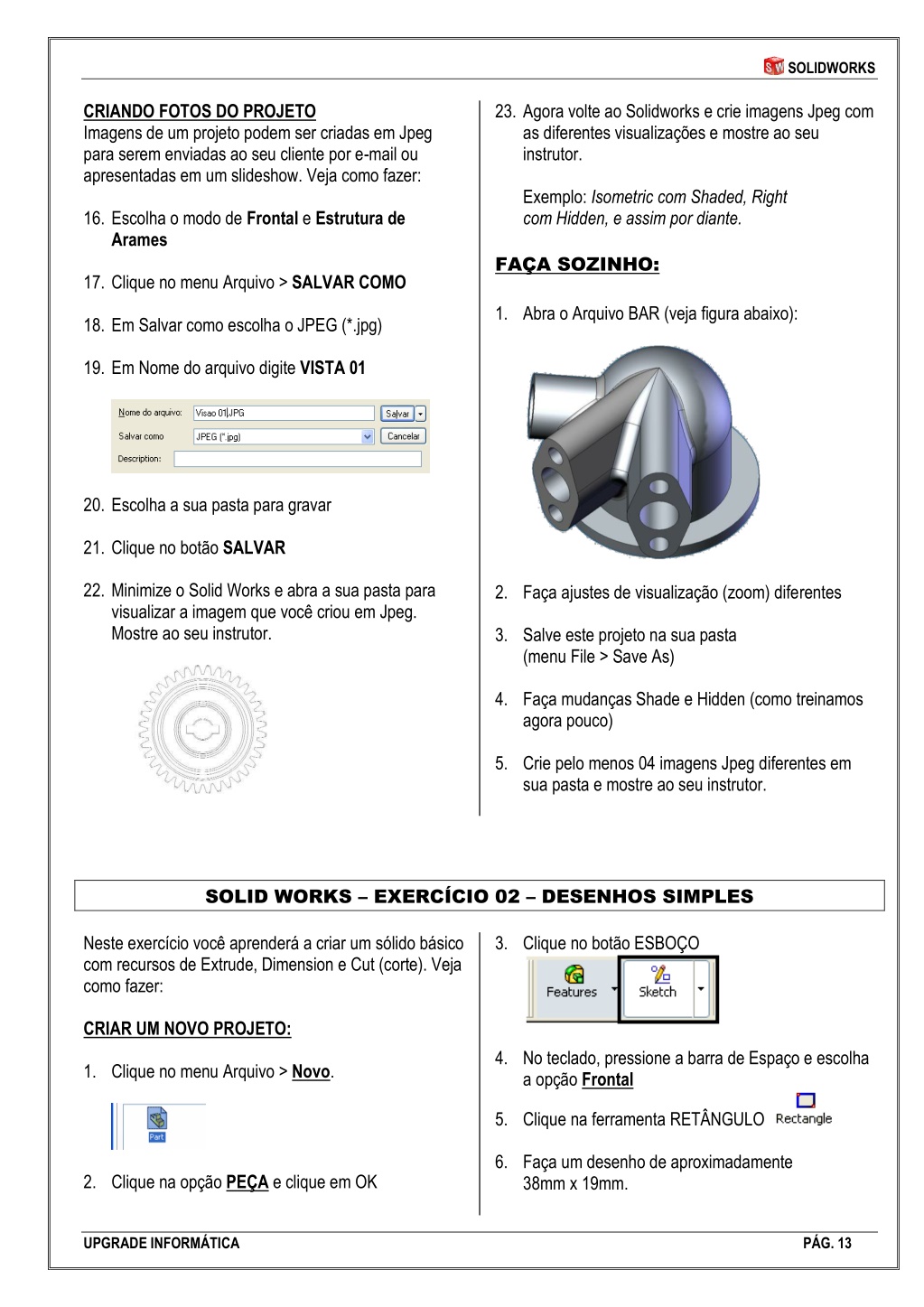

  13. SOLIDWORKS CRIANDO FOTOS DO PROJETO Imagens de um projeto podem ser criadas em Jpeg para serem enviadas ao seu cliente por e-mail ou apresentadas em um slideshow. Veja como fazer: 16.Escolha o modo de Frontal e Estrutura de Arames 17.Clique no menu Arquivo > SALVAR COMO 18.Em Salvar como escolha o JPEG (*.jpg) 19.Em Nome do arquivo digite VISTA 01 23.Agora volte ao Solidworks e crie imagens Jpeg com as diferentes visualizações e mostre ao seu instrutor. Exemplo: Isometric com Shaded, Right com Hidden, e assim por diante. FAÇA SOZINHO: 1.Abra o Arquivo BAR (veja figura abaixo): 20.Escolha a sua pasta para gravar 21.Clique no botão SALVAR 22.Minimize o Solid Works e abra a sua pasta para visualizar a imagem que você criou em Jpeg. Mostre ao seu instrutor. 2.Faça ajustes de visualização (zoom) diferentes 3.Salve este projeto na sua pasta (menu File > Save As) 4.Faça mudanças Shade e Hidden (como treinamos agora pouco) 5.Crie pelo menos 04 imagens Jpeg diferentes em sua pasta e mostre ao seu instrutor. SOLID WORKS – EXERCÍCIO 02 – DESENHOS SIMPLES Neste exercício você aprenderá a criar um sólido básico com recursos de Extrude, Dimension e Cut (corte). Veja como fazer: CRIAR UM NOVO PROJETO: 1.Clique no menu Arquivo > Novo. 3.Clique no botão ESBOÇO 4.No teclado, pressione a barra de Espaço e escolha a opção Frontal 5.Clique na ferramenta RETÂNGULO 6.Faça um desenho de aproximadamente 38mm x 19mm. 2.Clique na opção PEÇA e clique em OK UPGRADE INFORMÁTICA PÁG. 13

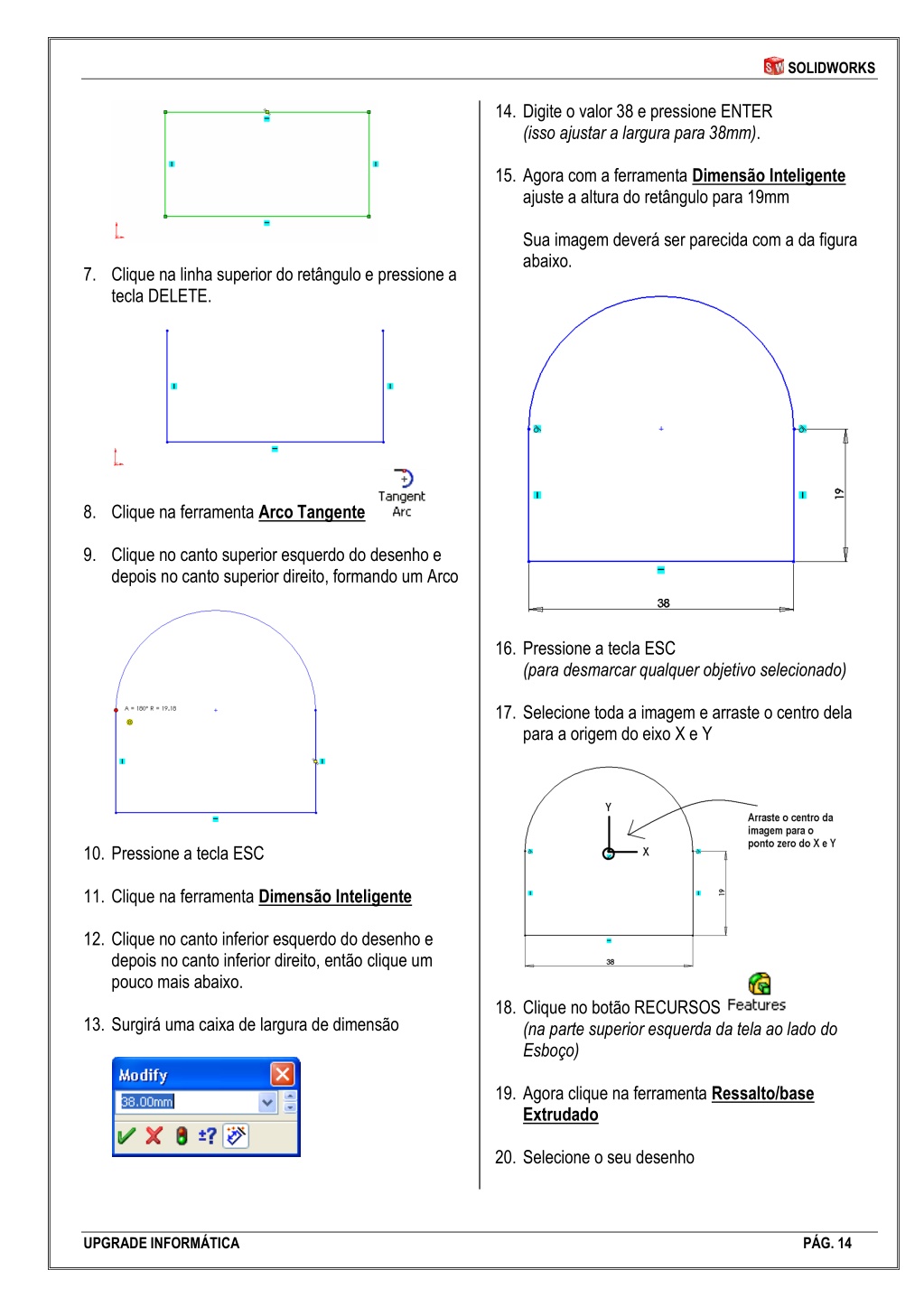

  14. SOLIDWORKS 14.Digite o valor 38 e pressione ENTER (isso ajustar a largura para 38mm). 15.Agora com a ferramenta Dimensão Inteligente ajuste a altura do retângulo para 19mm Sua imagem deverá ser parecida com a da figura abaixo. 7.Clique na linha superior do retângulo e pressione a tecla DELETE. 8.Clique na ferramenta Arco Tangente 9.Clique no canto superior esquerdo do desenho e depois no canto superior direito, formando um Arco 16.Pressione a tecla ESC (para desmarcar qualquer objetivo selecionado) 17.Selecione toda a imagem e arraste o centro dela para a origem do eixo X e Y 10.Pressione a tecla ESC 11.Clique na ferramenta Dimensão Inteligente 12.Clique no canto inferior esquerdo do desenho e depois no canto inferior direito, então clique um pouco mais abaixo. 13.Surgirá uma caixa de largura de dimensão 18.Clique no botão RECURSOS (na parte superior esquerda da tela ao lado do Esboço) 19.Agora clique na ferramenta Ressalto/base Extrudado 20.Selecione o seu desenho UPGRADE INFORMÁTICA PÁG. 14

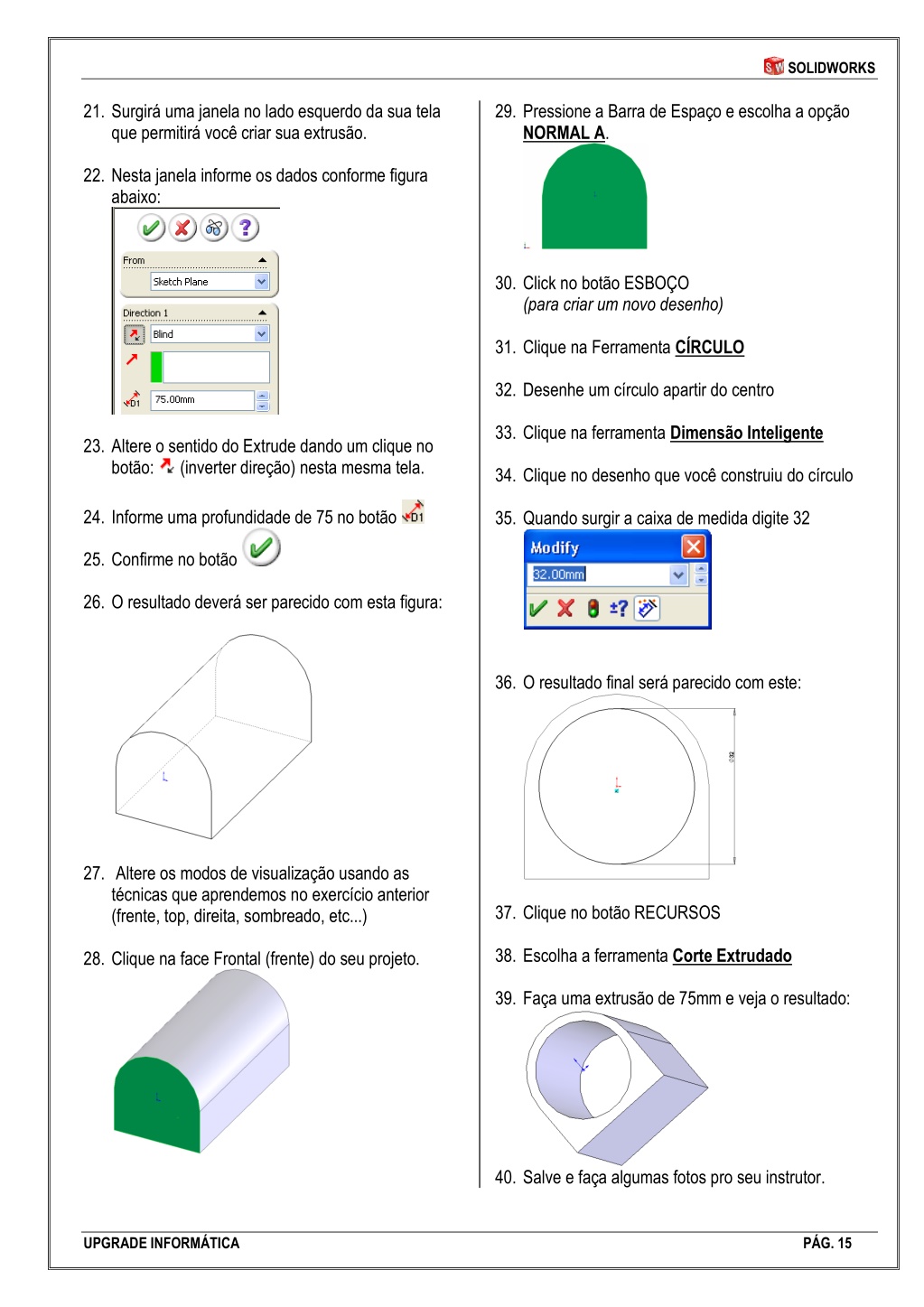

  15. SOLIDWORKS 21.Surgirá uma janela no lado esquerdo da sua tela que permitirá você criar sua extrusão. 22.Nesta janela informe os dados conforme figura abaixo: 29.Pressione a Barra de Espaço e escolha a opção NORMAL A. 30.Click no botão ESBOÇO (para criar um novo desenho) 31.Clique na Ferramenta CÍRCULO 32.Desenhe um círculo apartir do centro 33.Clique na ferramenta Dimensão Inteligente 34.Clique no desenho que você construiu do círculo 35.Quando surgir a caixa de medida digite 32 23.Altere o sentido do Extrude dando um clique no botão: (inverter direção) nesta mesma tela. 24.Informe uma profundidade de 75 no botão 25.Confirme no botão 26.O resultado deverá ser parecido com esta figura: 36.O resultado final será parecido com este: 27. Altere os modos de visualização usando as técnicas que aprendemos no exercício anterior (frente, top, direita, sombreado, etc...) 28.Clique na face Frontal (frente) do seu projeto. 37.Clique no botão RECURSOS 38.Escolha a ferramenta Corte Extrudado 39.Faça uma extrusão de 75mm e veja o resultado: 40.Salve e faça algumas fotos pro seu instrutor. UPGRADE INFORMÁTICA PÁG. 15

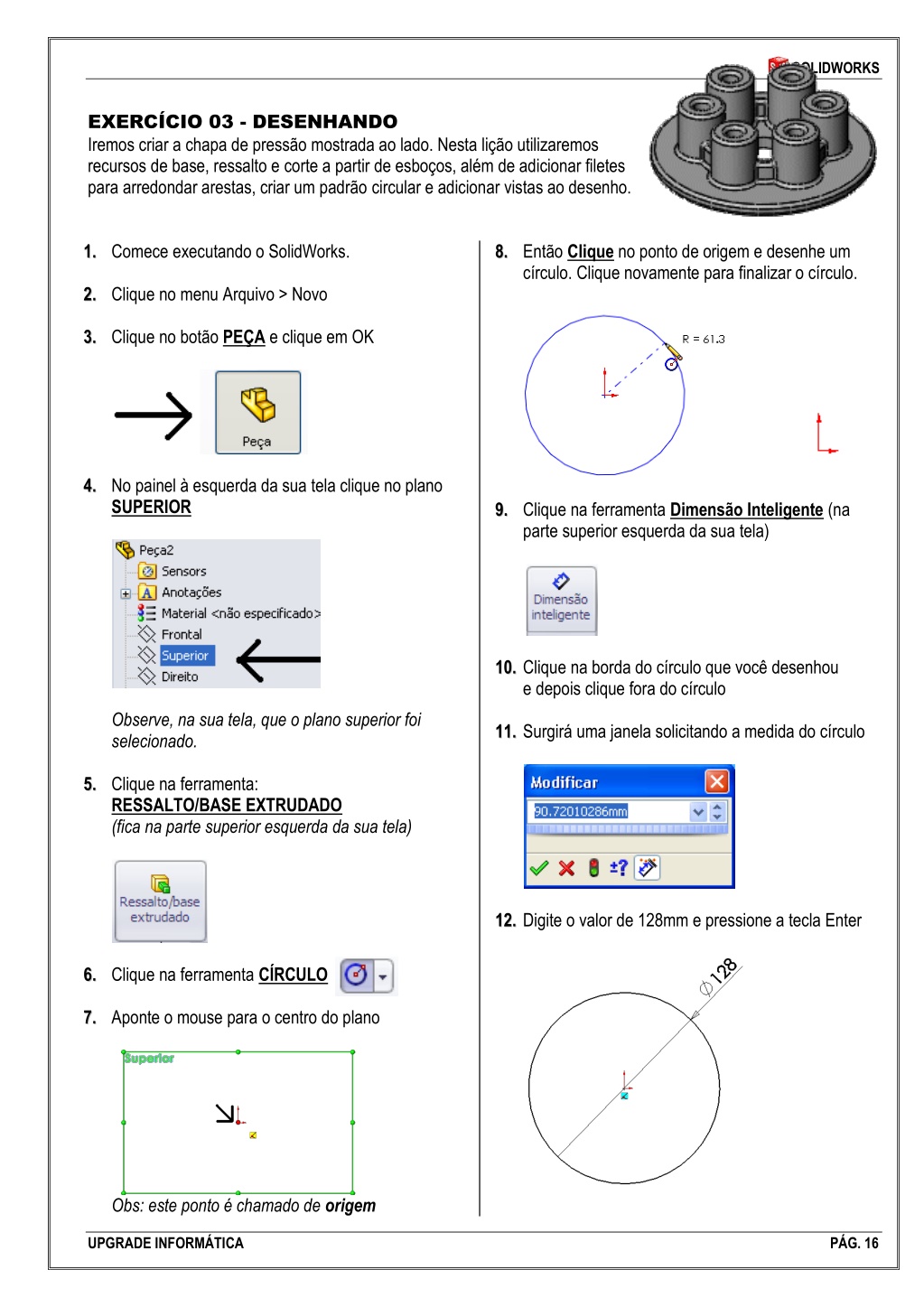

  16. SOLIDWORKS EXERCÍCIO 03 - DESENHANDO Iremos criar a chapa de pressão mostrada ao lado. Nesta lição utilizaremos recursos de base, ressalto e corte a partir de esboços, além de adicionar filetes para arredondar arestas, criar um padrão circular e adicionar vistas ao desenho. 1 1. .Comece executando o SolidWorks. 2 2. .Clique no menu Arquivo > Novo 3 3. .Clique no botão PEÇA e clique em OK 8 8. .Então Clique no ponto de origem e desenhe um círculo. Clique novamente para finalizar o círculo. 4 4. .No painel à esquerda da sua tela clique no plano SUPERIOR 9 9. .Clique na ferramenta Dimensão Inteligente (na parte superior esquerda da sua tela) 1 10 0. .Clique na borda do círculo que você desenhou e depois clique fora do círculo 1 11 1. .Surgirá uma janela solicitando a medida do círculo Observe, na sua tela, que o plano superior foi selecionado. 5 5. .Clique na ferramenta: RESSALTO/BASE EXTRUDADO (fica na parte superior esquerda da sua tela) 1 12 2. .Digite o valor de 128mm e pressione a tecla Enter 6 6. .Clique na ferramenta CÍRCULO 7 7. .Aponte o mouse para o centro do plano Obs: este ponto é chamado de origem UPGRADE INFORMÁTICA PÁG. 16

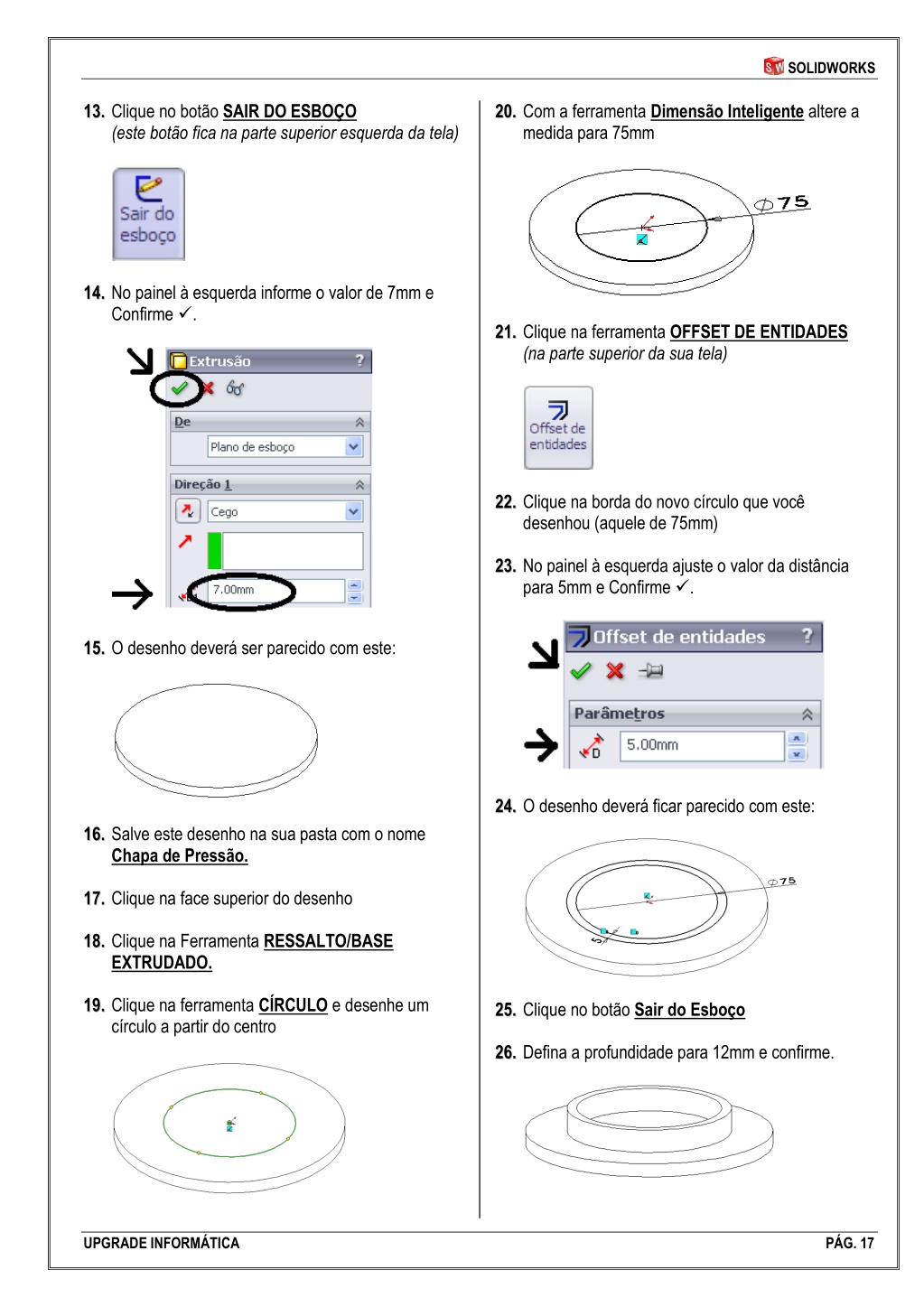

  17. SOLIDWORKS 1 13 3. .Clique no botão SAIR DO ESBOÇO (este botão fica na parte superior esquerda da tela) 2 20 0. .Com a ferramenta Dimensão Inteligente altere a medida para 75mm 1 14 4. .No painel à esquerda informe o valor de 7mm e Confirme . 2 21 1. .Clique na ferramenta OFFSET DE ENTIDADES (na parte superior da sua tela) 2 22 2. .Clique na borda do novo círculo que você desenhou (aquele de 75mm) 2 23 3. .No painel à esquerda ajuste o valor da distância para 5mm e Confirme . 1 15 5. .O desenho deverá ser parecido com este: 2 24 4. .O desenho deverá ficar parecido com este: 1 16 6. .Salve este desenho na sua pasta com o nome Chapa de Pressão. 1 17 7. .Clique na face superior do desenho 1 18 8. .Clique na Ferramenta RESSALTO/BASE EXTRUDADO. 1 19 9. .Clique na ferramenta CÍRCULO e desenhe um círculo a partir do centro 2 25 5. .Clique no botão Sair do Esboço 2 26 6. .Defina a profundidade para 12mm e confirme. UPGRADE INFORMÁTICA PÁG. 17

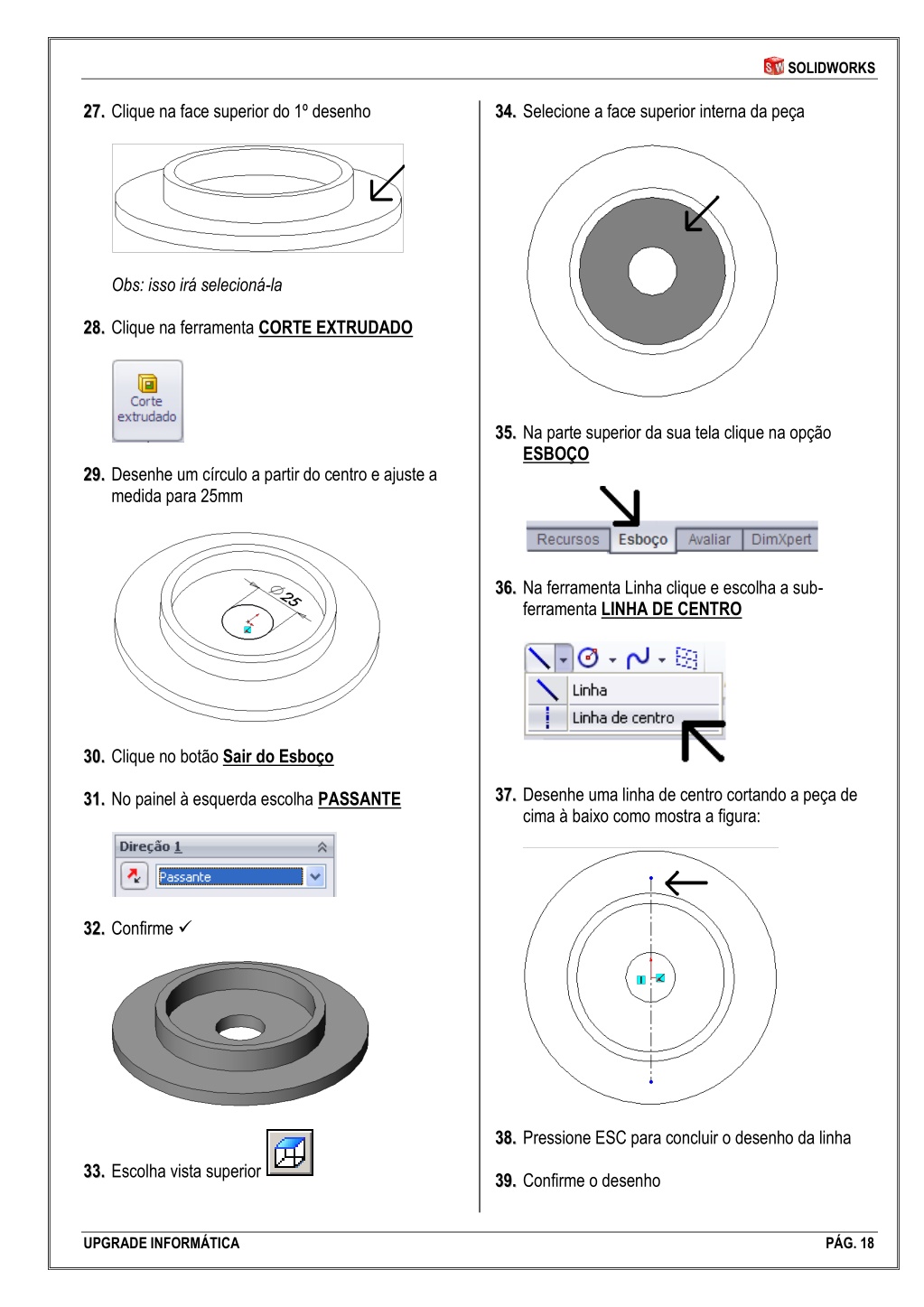

  18. SOLIDWORKS 2 27 7. .Clique na face superior do 1º desenho 3 34 4. .Selecione a face superior interna da peça Obs: isso irá selecioná-la 2 28 8. .Clique na ferramenta CORTE EXTRUDADO 3 35 5. .Na parte superior da sua tela clique na opção ESBOÇO 2 29 9. .Desenhe um círculo a partir do centro e ajuste a medida para 25mm 3 36 6. .Na ferramenta Linha clique e escolha a sub- ferramenta LINHA DE CENTRO 3 30 0. .Clique no botão Sair do Esboço 3 31 1. .No painel à esquerda escolha PASSANTE 3 37 7. .Desenhe uma linha de centro cortando a peça de cima à baixo como mostra a figura: 3 32 2. .Confirme  3 38 8. .Pressione ESC para concluir o desenho da linha 3 39 9. .Confirme o desenho 3 33 3. .Escolha vista superior UPGRADE INFORMÁTICA PÁG. 18

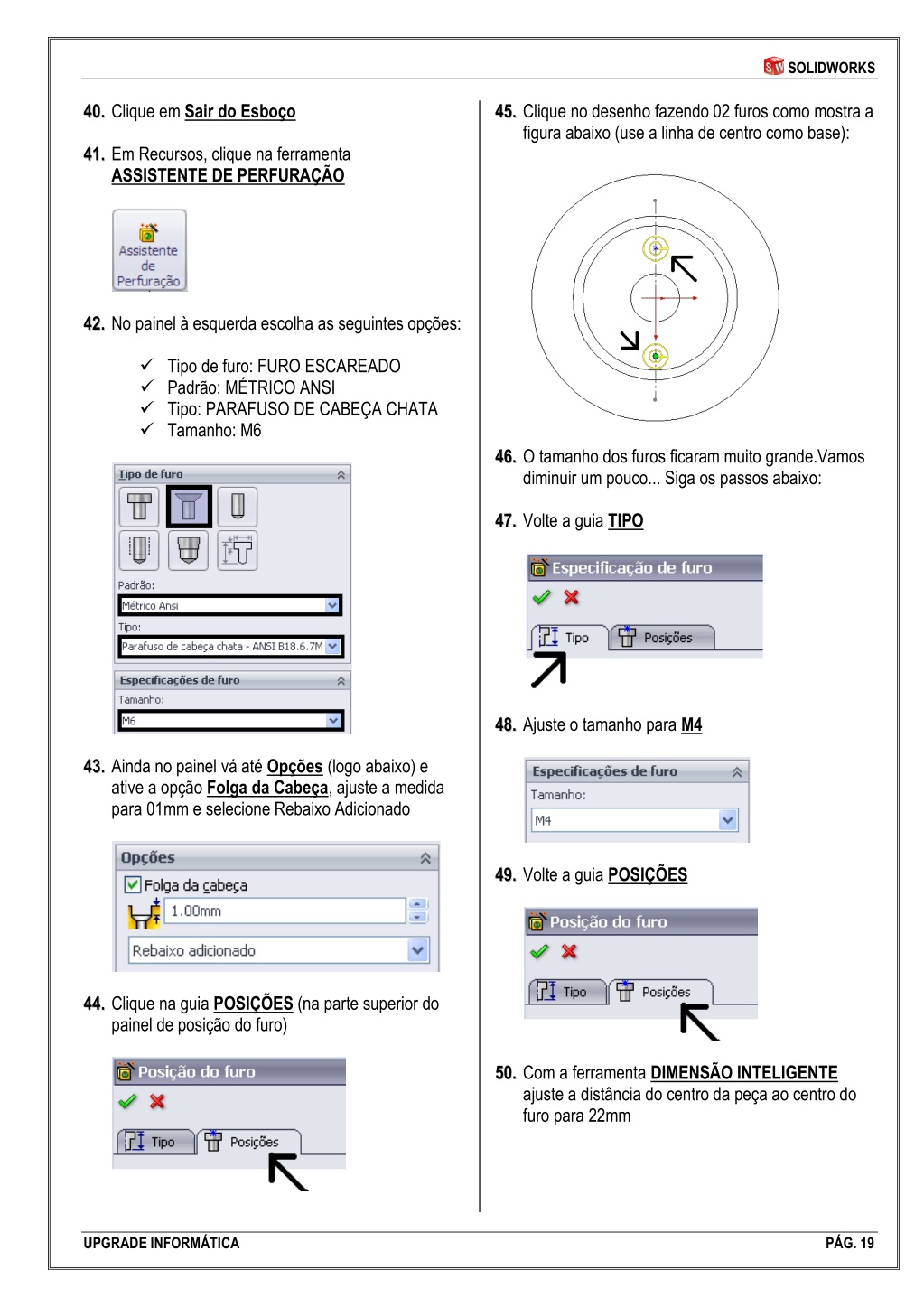

  19. SOLIDWORKS 4 40 0. .Clique em Sair do Esboço 4 41 1. .Em Recursos, clique na ferramenta ASSISTENTE DE PERFURAÇÃO 4 45 5. .Clique no desenho fazendo 02 furos como mostra a figura abaixo (use a linha de centro como base): 4 42 2. .No painel à esquerda escolha as seguintes opções: Tipo de furo: FURO ESCAREADO Padrão: MÉTRICO ANSI Tipo: PARAFUSO DE CABEÇA CHATA Tamanho: M6 4 46 6. .O tamanho dos furos ficaram muito grande.Vamos diminuir um pouco... Siga os passos abaixo: 4 47 7. .Volte a guia TIPO 4 48 8. .Ajuste o tamanho para M4 4 43 3. .Ainda no painel vá até Opções (logo abaixo) e ative a opção Folga da Cabeça, ajuste a medida para 01mm e selecione Rebaixo Adicionado 4 49 9. .Volte a guia POSIÇÕES 4 44 4. .Clique na guia POSIÇÕES (na parte superior do painel de posição do furo) 5 50 0. .Com a ferramenta DIMENSÃO INTELIGENTE ajuste a distância do centro da peça ao centro do furo para 22mm UPGRADE INFORMÁTICA PÁG. 19

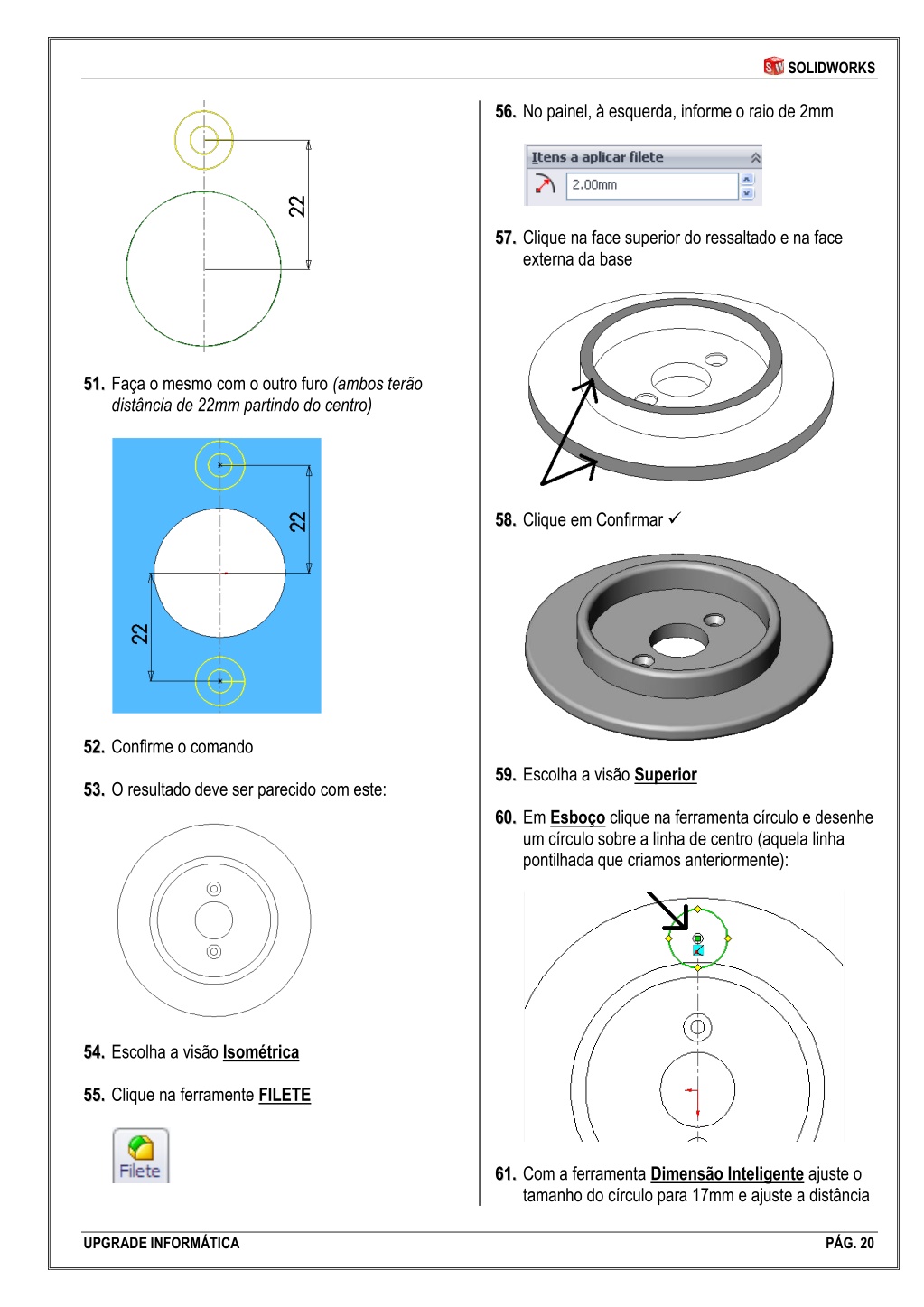

  20. SOLIDWORKS 5 56 6. .No painel, à esquerda, informe o raio de 2mm 5 57 7. .Clique na face superior do ressaltado e na face externa da base 5 51 1. .Faça o mesmo com o outro furo (ambos terão distância de 22mm partindo do centro) 5 58 8. .Clique em Confirmar  5 52 2. .Confirme o comando 5 53 3. .O resultado deve ser parecido com este: 5 59 9. .Escolha a visão Superior 6 60 0. .Em Esboço clique na ferramenta círculo e desenhe um círculo sobre a linha de centro (aquela linha pontilhada que criamos anteriormente): 5 54 4. .Escolha a visão Isométrica 5 55 5. .Clique na ferramente FILETE 6 61 1. .Com a ferramenta Dimensão Inteligente ajuste o tamanho do círculo para 17mm e ajuste a distância UPGRADE INFORMÁTICA PÁG. 20

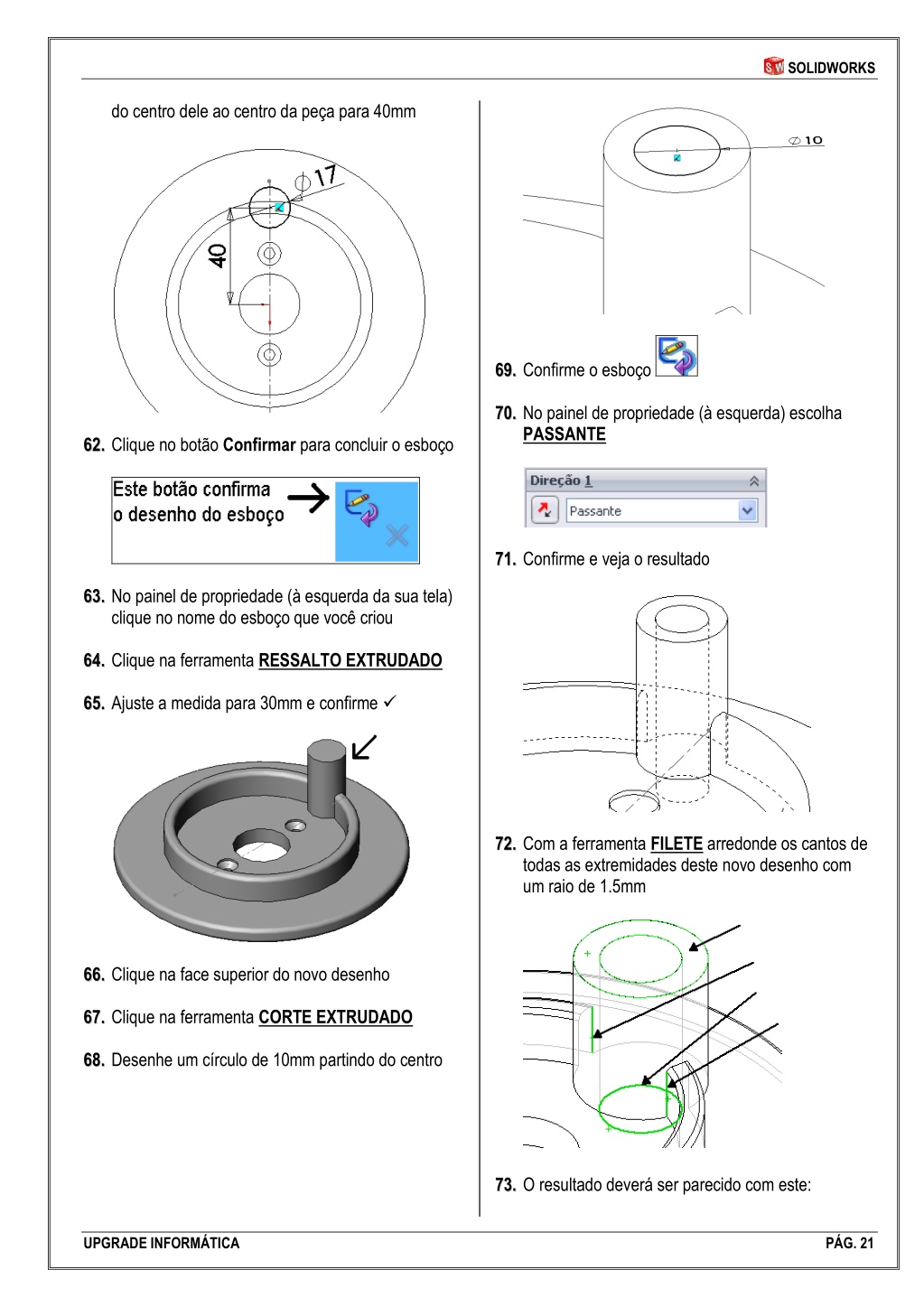

  21. SOLIDWORKS do centro dele ao centro da peça para 40mm 6 69 9. .Confirme o esboço 7 70 0. .No painel de propriedade (à esquerda) escolha PASSANTE 6 62 2. .Clique no botão Confirmar para concluir o esboço 7 71 1. .Confirme e veja o resultado 6 63 3. .No painel de propriedade (à esquerda da sua tela) clique no nome do esboço que você criou 6 64 4. .Clique na ferramenta RESSALTO EXTRUDADO 6 65 5. .Ajuste a medida para 30mm e confirme  7 72 2. .Com a ferramenta FILETE arredonde os cantos de todas as extremidades deste novo desenho com um raio de 1.5mm 6 66 6. .Clique na face superior do novo desenho 6 67 7. .Clique na ferramenta CORTE EXTRUDADO 6 68 8. .Desenhe um círculo de 10mm partindo do centro 7 73 3. .O resultado deverá ser parecido com este: UPGRADE INFORMÁTICA PÁG. 21

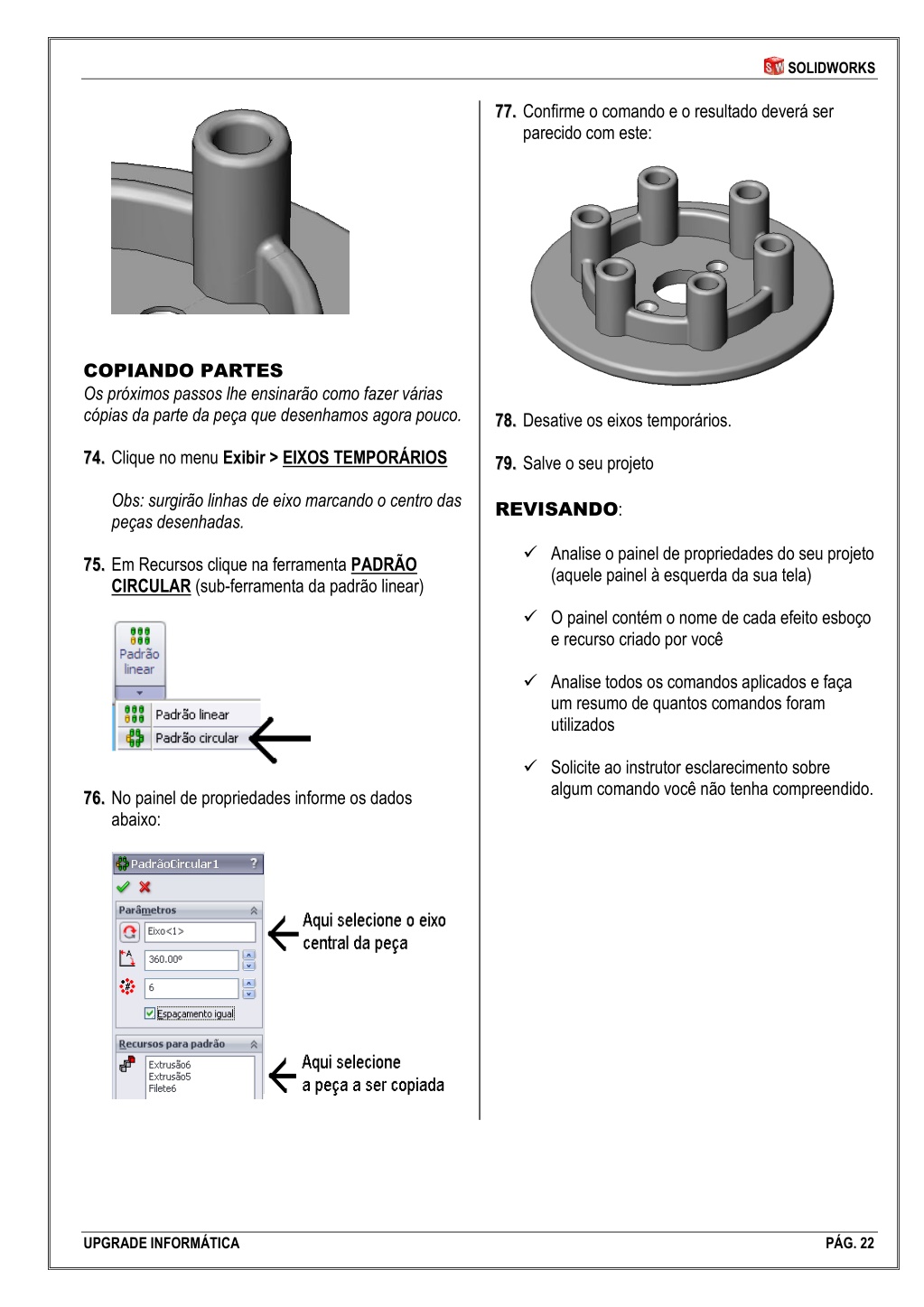

  22. SOLIDWORKS 7 77 7. .Confirme o comando e o resultado deverá ser parecido com este: COPIANDO PARTES Os próximos passos lhe ensinarão como fazer várias cópias da parte da peça que desenhamos agora pouco. 7 74 4. .Clique no menu Exibir > EIXOS TEMPORÁRIOS Obs: surgirão linhas de eixo marcando o centro das peças desenhadas. 7 75 5. .Em Recursos clique na ferramenta PADRÃO CIRCULAR (sub-ferramenta da padrão linear) 7 78 8. .Desative os eixos temporários. 7 79 9. .Salve o seu projeto REVISANDO: Analise o painel de propriedades do seu projeto (aquele painel à esquerda da sua tela) O painel contém o nome de cada efeito esboço e recurso criado por você Analise todos os comandos aplicados e faça um resumo de quantos comandos foram utilizados Solicite ao instrutor esclarecimento sobre algum comando você não tenha compreendido. 7 76 6. .No painel de propriedades informe os dados abaixo: UPGRADE INFORMÁTICA PÁG. 22

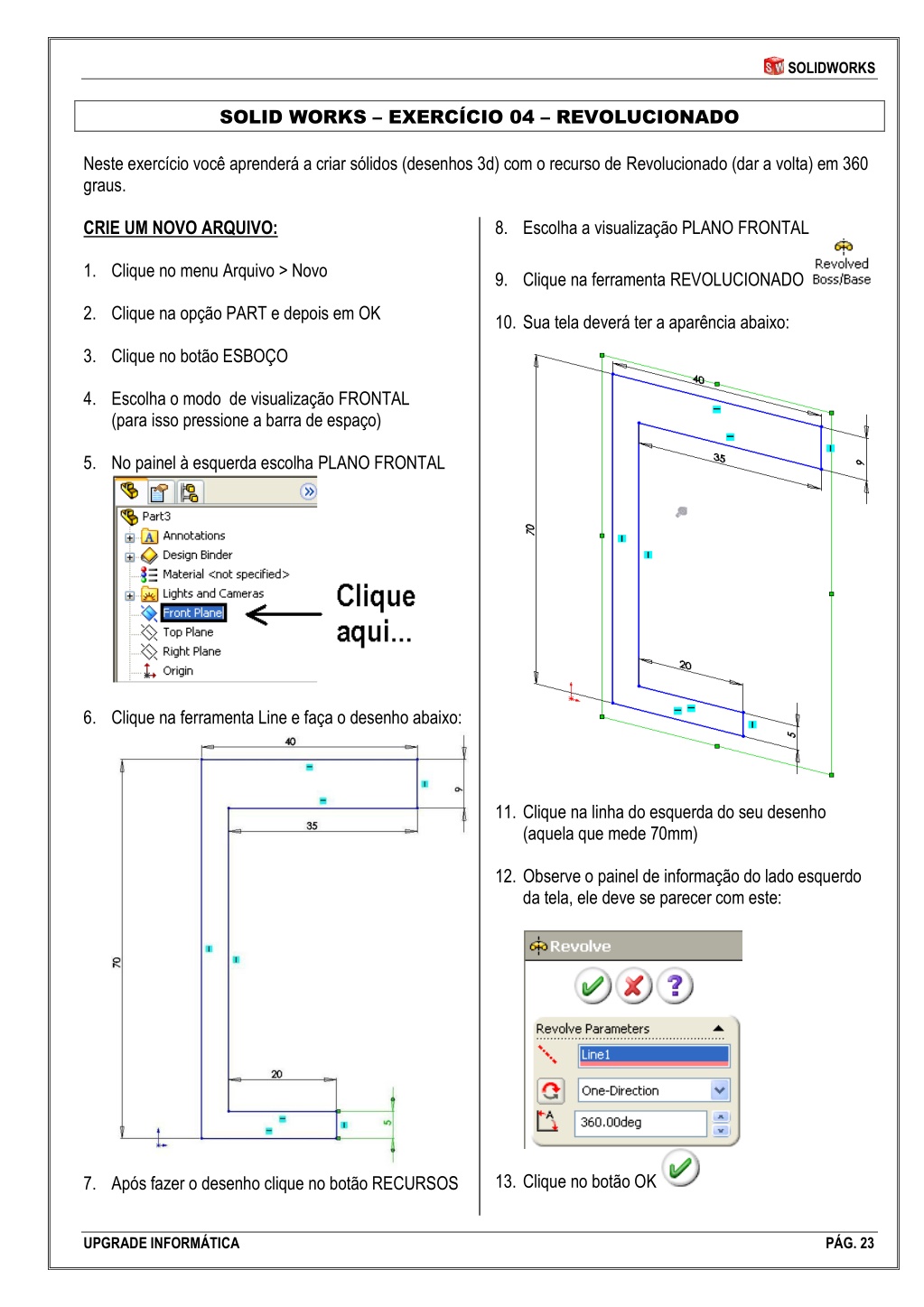

  23. SOLIDWORKS SOLID WORKS – EXERCÍCIO 04 – REVOLUCIONADO Neste exercício você aprenderá a criar sólidos (desenhos 3d) com o recurso de Revolucionado (dar a volta) em 360 graus. CRIE UM NOVO ARQUIVO: 1.Clique no menu Arquivo > Novo 2.Clique na opção PART e depois em OK 3.Clique no botão ESBOÇO 4.Escolha o modo de visualização FRONTAL (para isso pressione a barra de espaço) 5.No painel à esquerda escolha PLANO FRONTAL 8.Escolha a visualização PLANO FRONTAL 9.Clique na ferramenta REVOLUCIONADO 10.Sua tela deverá ter a aparência abaixo: 6.Clique na ferramenta Line e faça o desenho abaixo: 11.Clique na linha do esquerda do seu desenho (aquela que mede 70mm) 12.Observe o painel de informação do lado esquerdo da tela, ele deve se parecer com este: 13.Clique no botão OK 7.Após fazer o desenho clique no botão RECURSOS UPGRADE INFORMÁTICA PÁG. 23

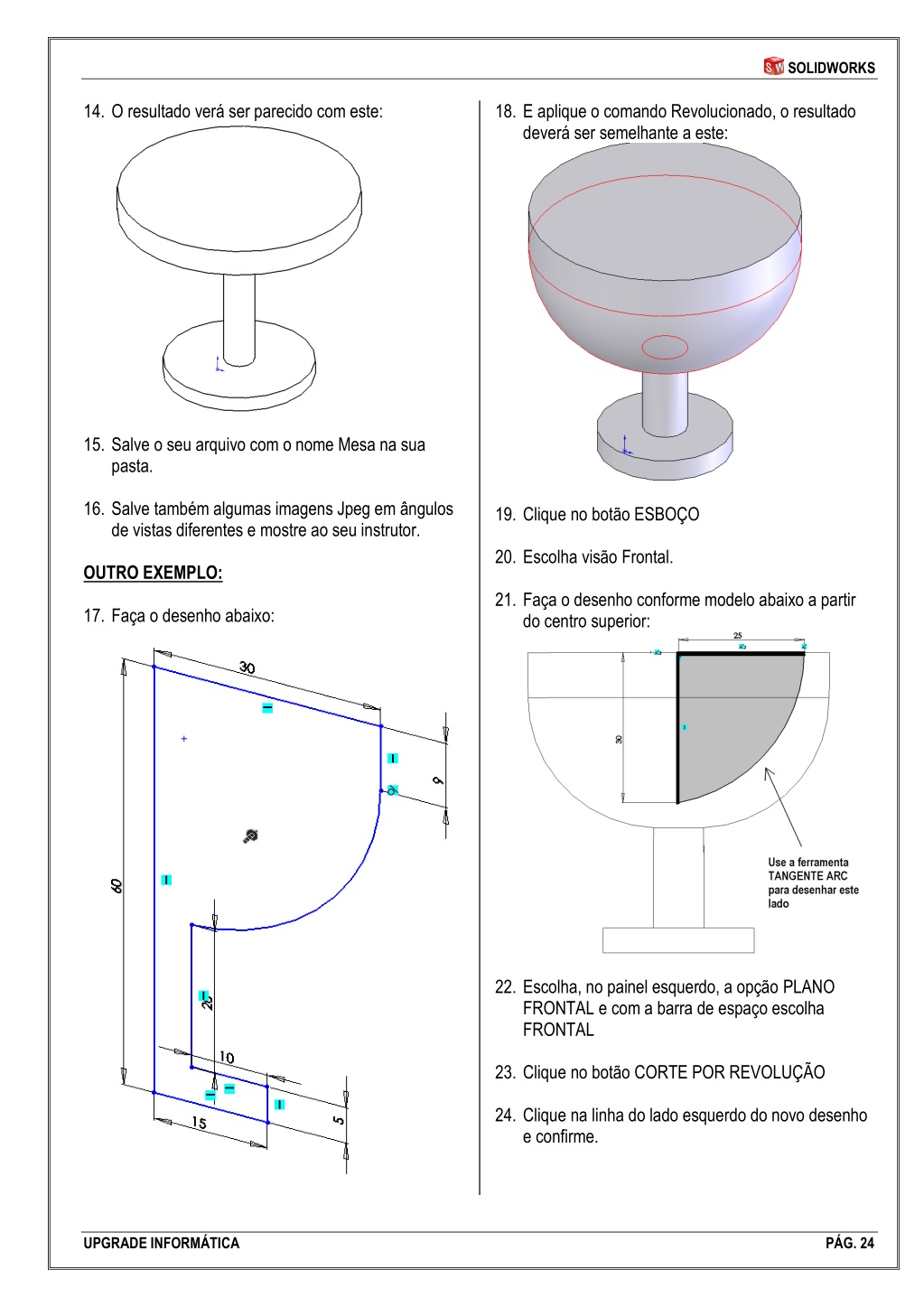

  24. SOLIDWORKS 14.O resultado verá ser parecido com este: 18.E aplique o comando Revolucionado, o resultado deverá ser semelhante a este: 15.Salve o seu arquivo com o nome Mesa na sua pasta. 16.Salve também algumas imagens Jpeg em ângulos de vistas diferentes e mostre ao seu instrutor. OUTRO EXEMPLO: 17.Faça o desenho abaixo: 19.Clique no botão ESBOÇO 20.Escolha visão Frontal. 21.Faça o desenho conforme modelo abaixo a partir do centro superior: 22.Escolha, no painel esquerdo, a opção PLANO FRONTAL e com a barra de espaço escolha FRONTAL 23.Clique no botão CORTE POR REVOLUÇÃO 24.Clique na linha do lado esquerdo do novo desenho e confirme. UPGRADE INFORMÁTICA PÁG. 24

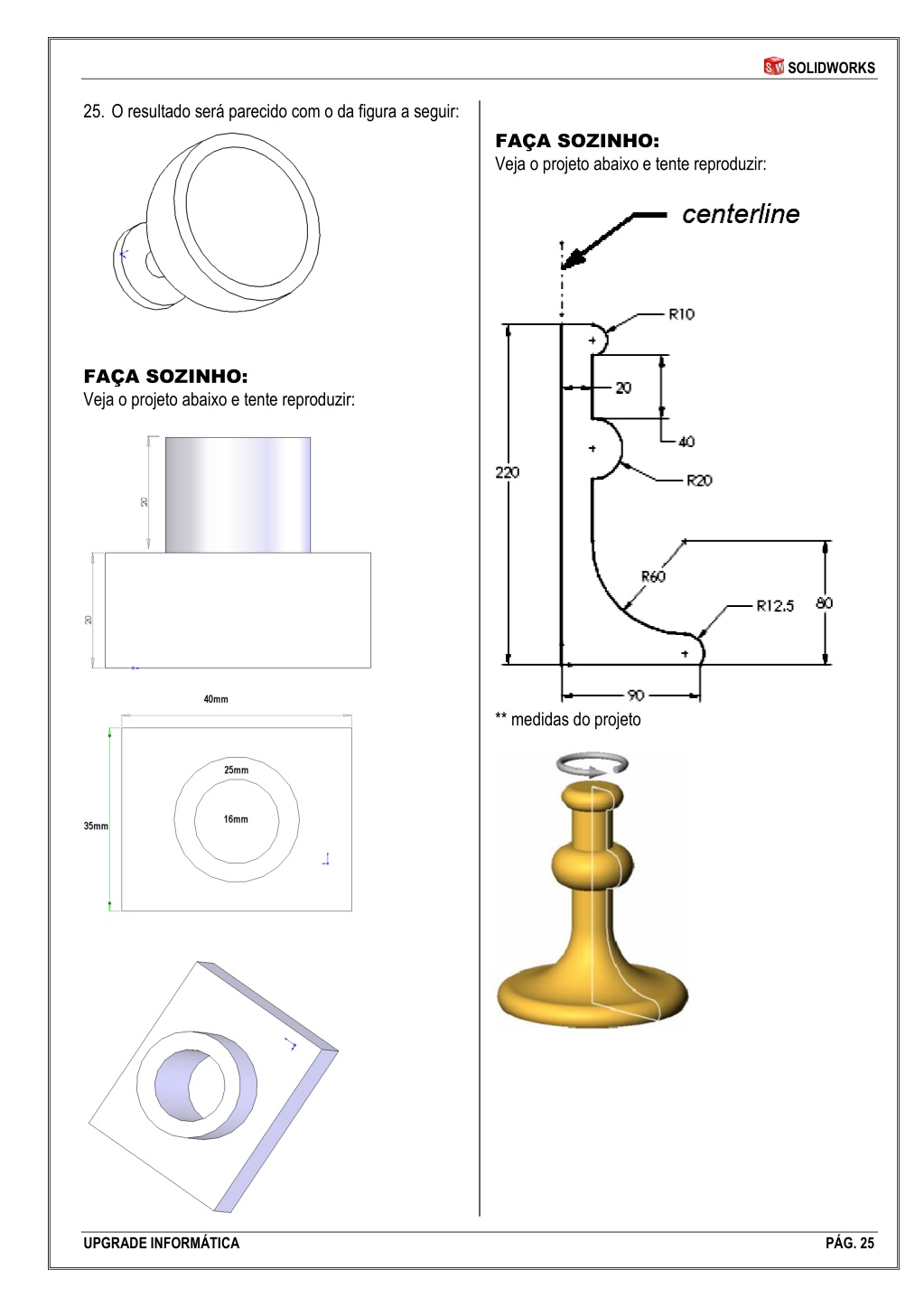

  25. SOLIDWORKS 25.O resultado será parecido com o da figura a seguir: FAÇA SOZINHO: Veja o projeto abaixo e tente reproduzir: FAÇA SOZINHO: Veja o projeto abaixo e tente reproduzir: ** medidas do projeto UPGRADE INFORMÁTICA PÁG. 25

  26. SOLIDWORKS SOLID WORKS – EXERCÍCIO 05 – REVISÃO FAÇA ESTE EXEMPLO (não foram fornecidas as medidas, use sua criatividade) UPGRADE INFORMÁTICA PÁG. 26

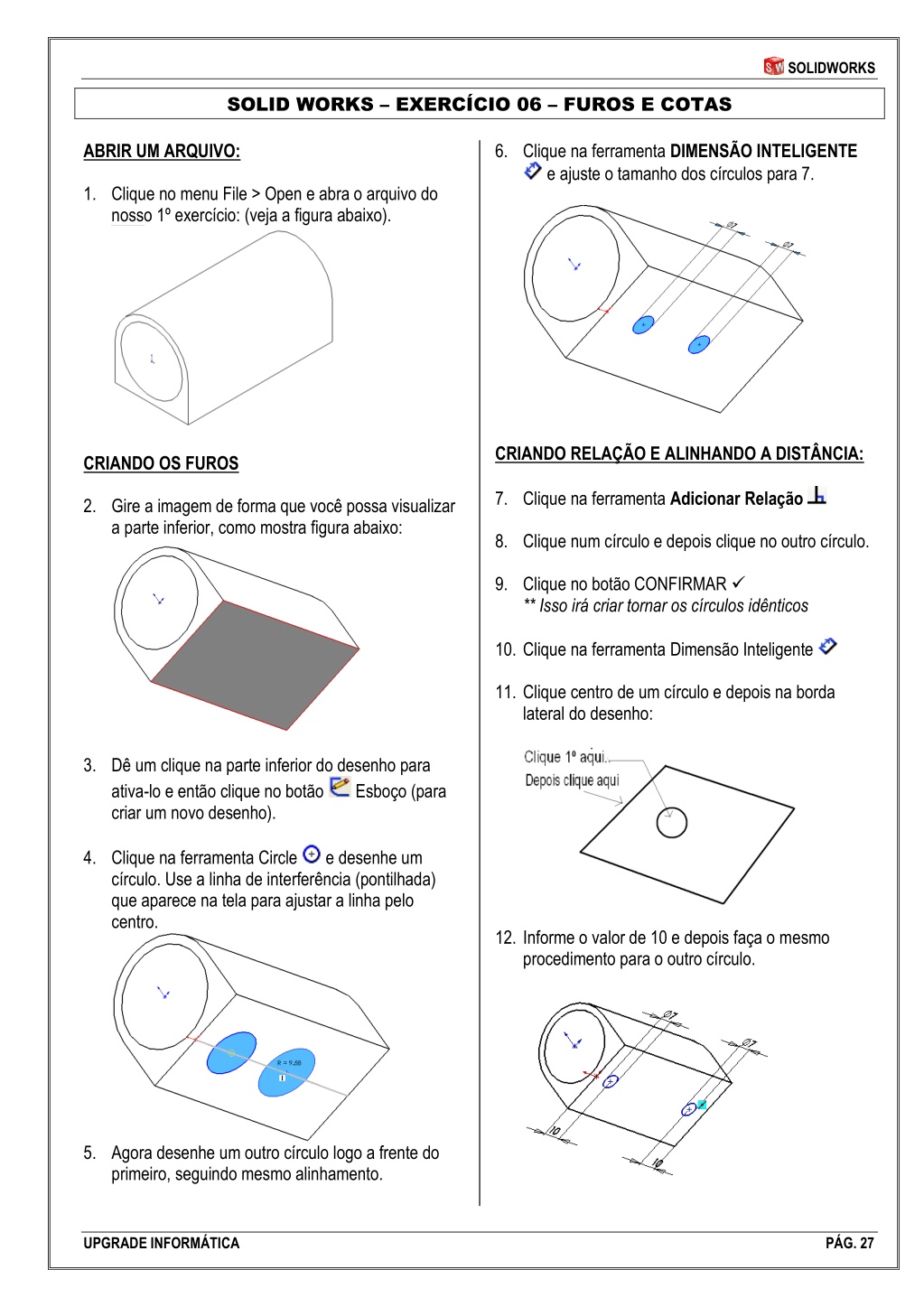

  27. SOLIDWORKS SOLID WORKS – EXERCÍCIO 06 – FUROS E COTAS ABRIR UM ARQUIVO: 1.Clique no menu File > Open e abra o arquivo do nosso 1º exercício: (veja a figura abaixo). 6.Clique na ferramenta DIMENSÃO INTELIGENTE e ajuste o tamanho dos círculos para 7. CRIANDO RELAÇÃO E ALINHANDO A DISTÂNCIA: 7.Clique na ferramenta Adicionar Relação 8.Clique num círculo e depois clique no outro círculo. 9.Clique no botão CONFIRMAR  ** Isso irá criar tornar os círculos idênticos 10.Clique na ferramenta Dimensão Inteligente 11.Clique centro de um círculo e depois na borda lateral do desenho: CRIANDO OS FUROS 2.Gire a imagem de forma que você possa visualizar a parte inferior, como mostra figura abaixo: 3.Dê um clique na parte inferior do desenho para ativa-lo e então clique no botão criar um novo desenho). 4.Clique na ferramenta Circle círculo. Use a linha de interferência (pontilhada) que aparece na tela para ajustar a linha pelo centro. Esboço (para e desenhe um 12.Informe o valor de 10 e depois faça o mesmo procedimento para o outro círculo. 5.Agora desenhe um outro círculo logo a frente do primeiro, seguindo mesmo alinhamento. UPGRADE INFORMÁTICA PÁG. 27

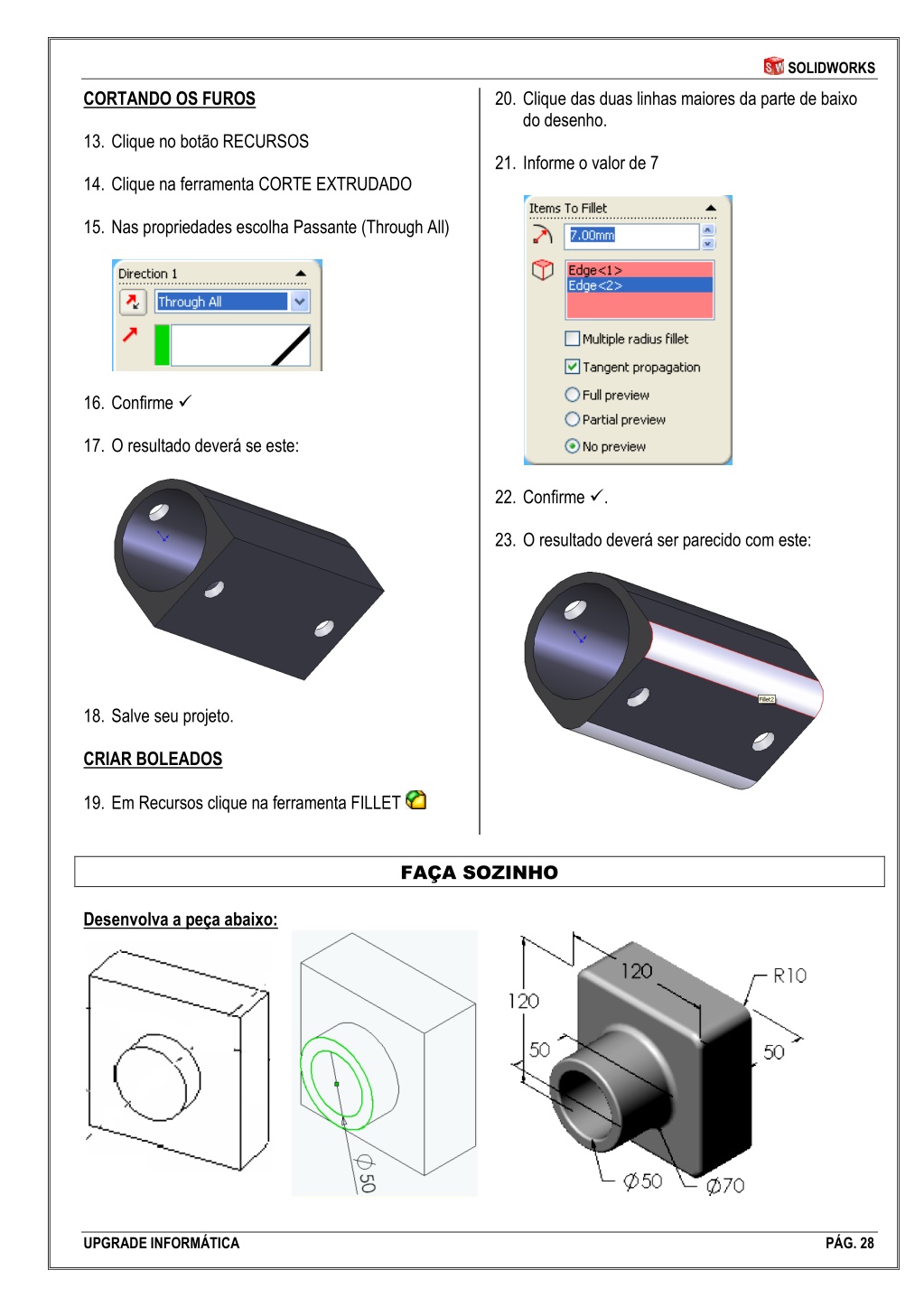

  28. SOLIDWORKS 20.Clique das duas linhas maiores da parte de baixo do desenho. 21.Informe o valor de 7 CORTANDO OS FUROS 13.Clique no botão RECURSOS 14.Clique na ferramenta CORTE EXTRUDADO 15.Nas propriedades escolha Passante (Through All) 16.Confirme  17.O resultado deverá se este: 22.Confirme . 23.O resultado deverá ser parecido com este: 18.Salve seu projeto. CRIAR BOLEADOS 19.Em Recursos clique na ferramenta FILLET FAÇA SOZINHO Desenvolva a peça abaixo: UPGRADE INFORMÁTICA PÁG. 28

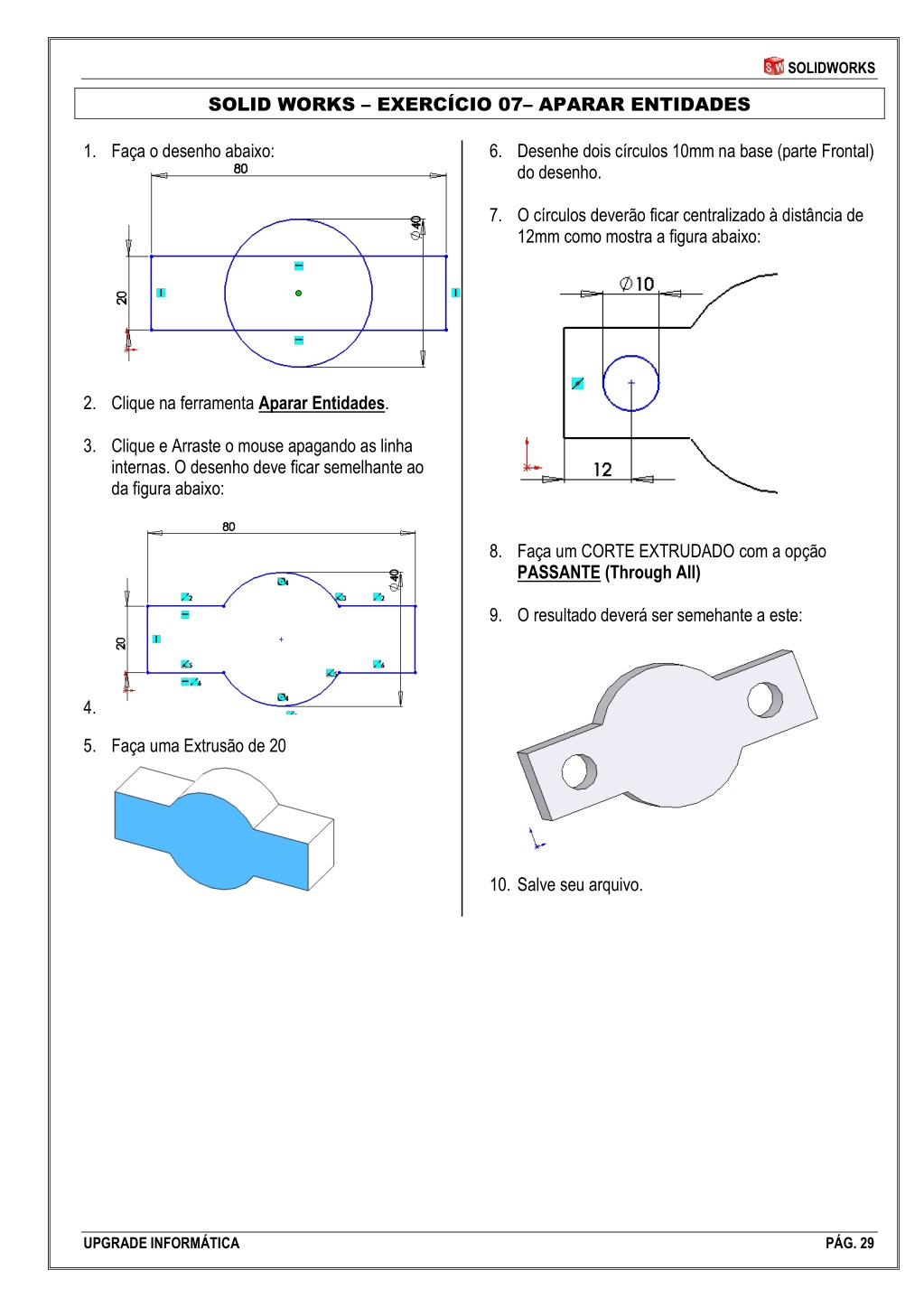

  29. SOLIDWORKS SOLID WORKS – EXERCÍCIO 07– APARAR ENTIDADES 1.Faça o desenho abaixo: 6.Desenhe dois círculos 10mm na base (parte Frontal) do desenho. 7.O círculos deverão ficar centralizado à distância de 12mm como mostra a figura abaixo: 2.Clique na ferramenta Aparar Entidades. 3.Clique e Arraste o mouse apagando as linha internas. O desenho deve ficar semelhante ao da figura abaixo: 8.Faça um CORTE EXTRUDADO com a opção PASSANTE (Through All) 9.O resultado deverá ser semehante a este: 4. 5.Faça uma Extrusão de 20 10.Salve seu arquivo. UPGRADE INFORMÁTICA PÁG. 29

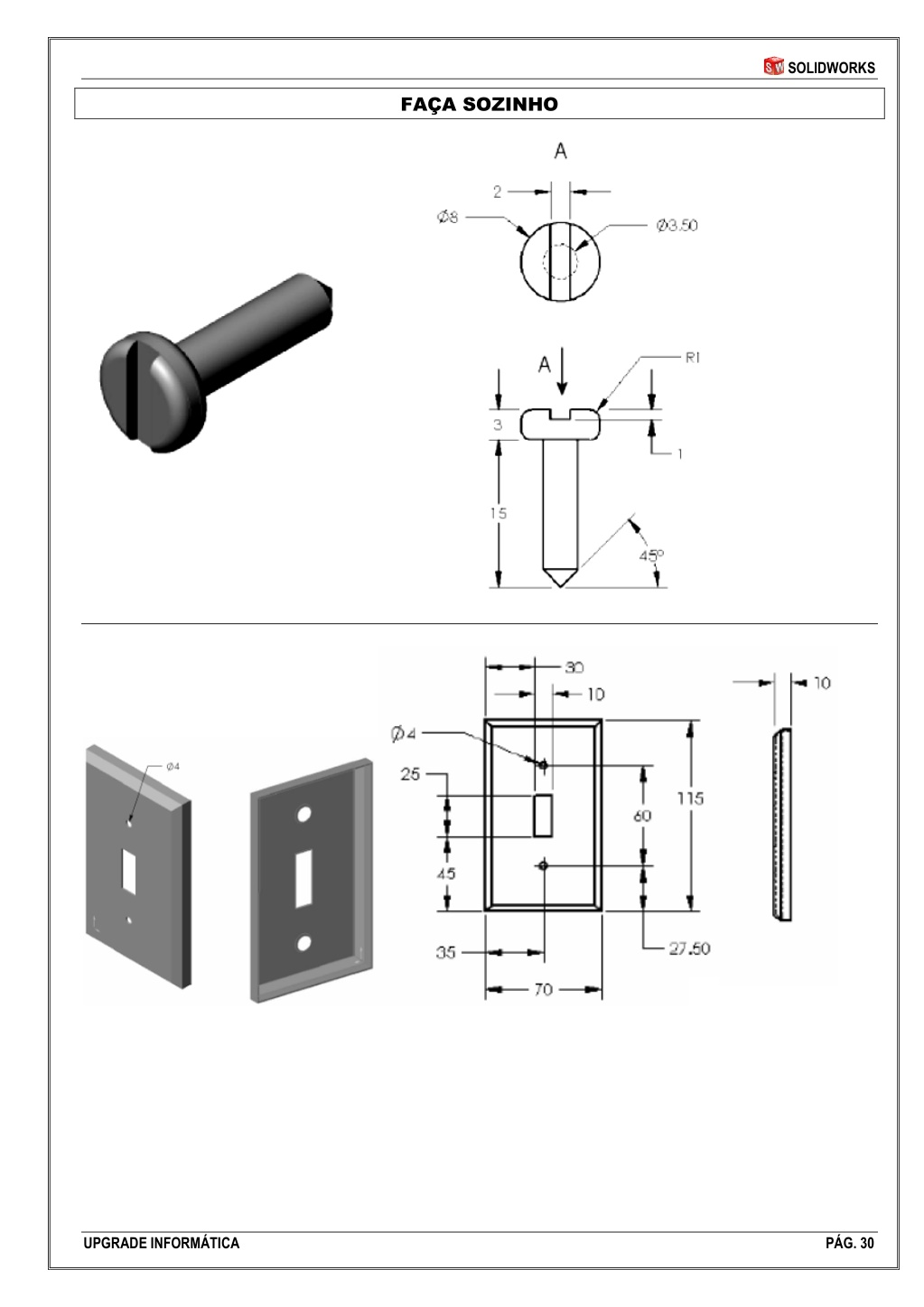

  30. SOLIDWORKS FAÇA SOZINHO UPGRADE INFORMÁTICA PÁG. 30

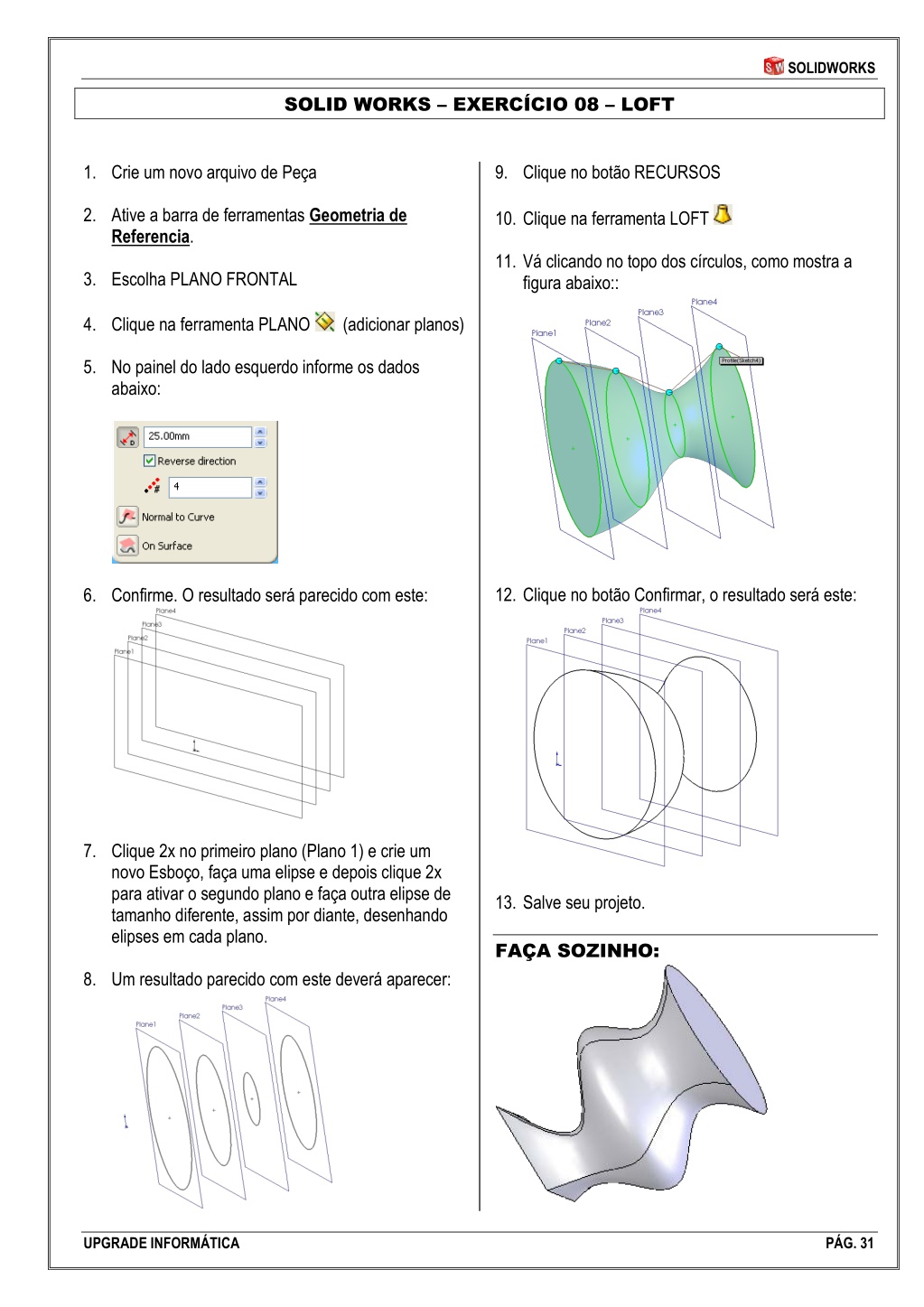

  31. SOLIDWORKS SOLID WORKS – EXERCÍCIO 08 – LOFT 1.Crie um novo arquivo de Peça 2.Ative a barra de ferramentas Geometria de Referencia. 3.Escolha PLANO FRONTAL 4.Clique na ferramenta PLANO 5.No painel do lado esquerdo informe os dados abaixo: 9.Clique no botão RECURSOS 10.Clique na ferramenta LOFT 11.Vá clicando no topo dos círculos, como mostra a figura abaixo:: (adicionar planos) 12.Clique no botão Confirmar, o resultado será este: 6.Confirme. O resultado será parecido com este: 7.Clique 2x no primeiro plano (Plano 1) e crie um novo Esboço, faça uma elipse e depois clique 2x para ativar o segundo plano e faça outra elipse de tamanho diferente, assim por diante, desenhando elipses em cada plano. 8.Um resultado parecido com este deverá aparecer: 13.Salve seu projeto. FAÇA SOZINHO: UPGRADE INFORMÁTICA PÁG. 31

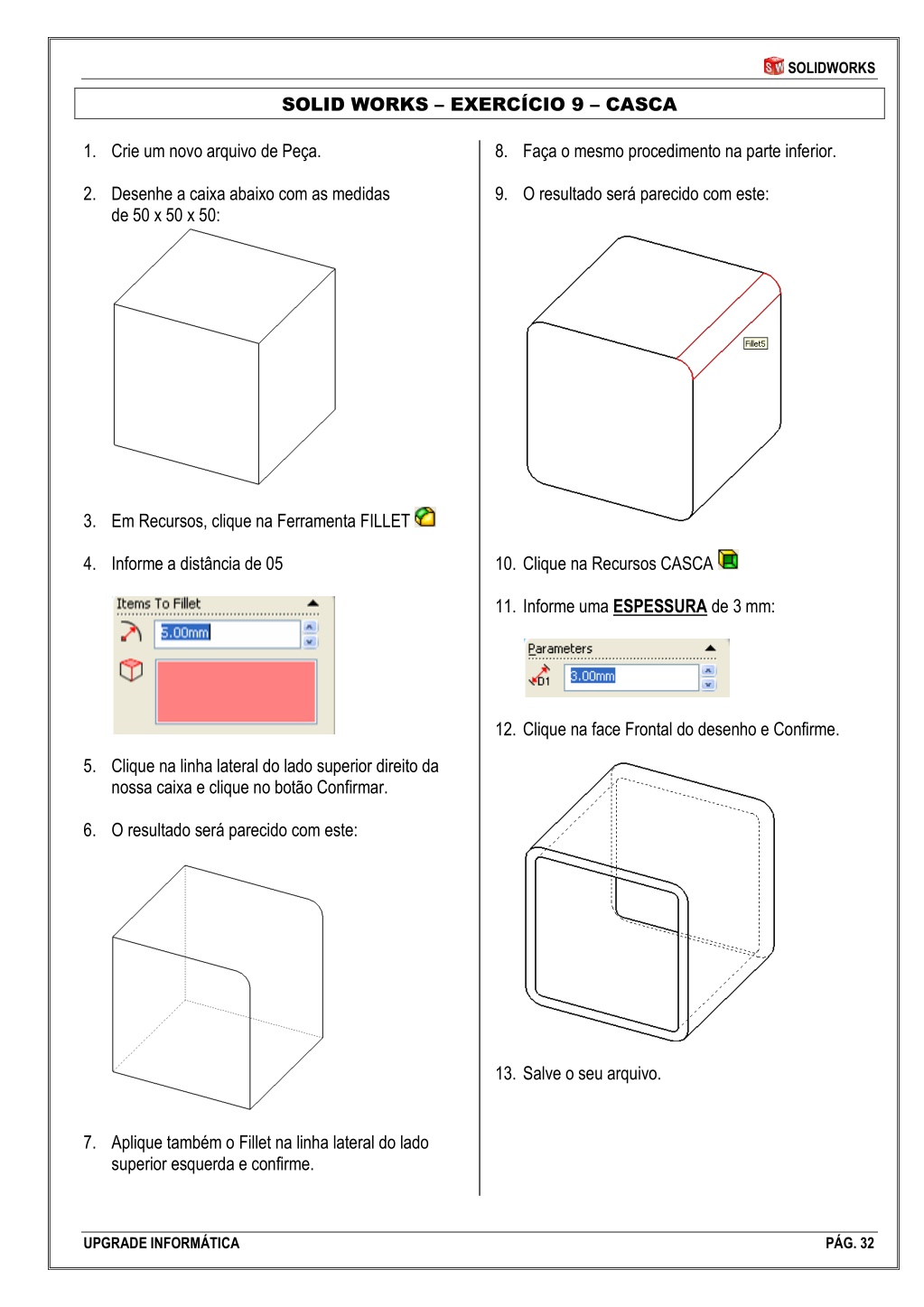

  32. SOLIDWORKS SOLID WORKS – EXERCÍCIO 9 – CASCA 1.Crie um novo arquivo de Peça. 2.Desenhe a caixa abaixo com as medidas de 50 x 50 x 50: 8.Faça o mesmo procedimento na parte inferior. 9.O resultado será parecido com este: 3.Em Recursos, clique na Ferramenta FILLET 4.Informe a distância de 05 10.Clique na Recursos CASCA 11.Informe uma ESPESSURA de 3 mm: 12.Clique na face Frontal do desenho e Confirme. 5.Clique na linha lateral do lado superior direito da nossa caixa e clique no botão Confirmar. 6.O resultado será parecido com este: 13.Salve o seu arquivo. 7.Aplique também o Fillet na linha lateral do lado superior esquerda e confirme. UPGRADE INFORMÁTICA PÁG. 32

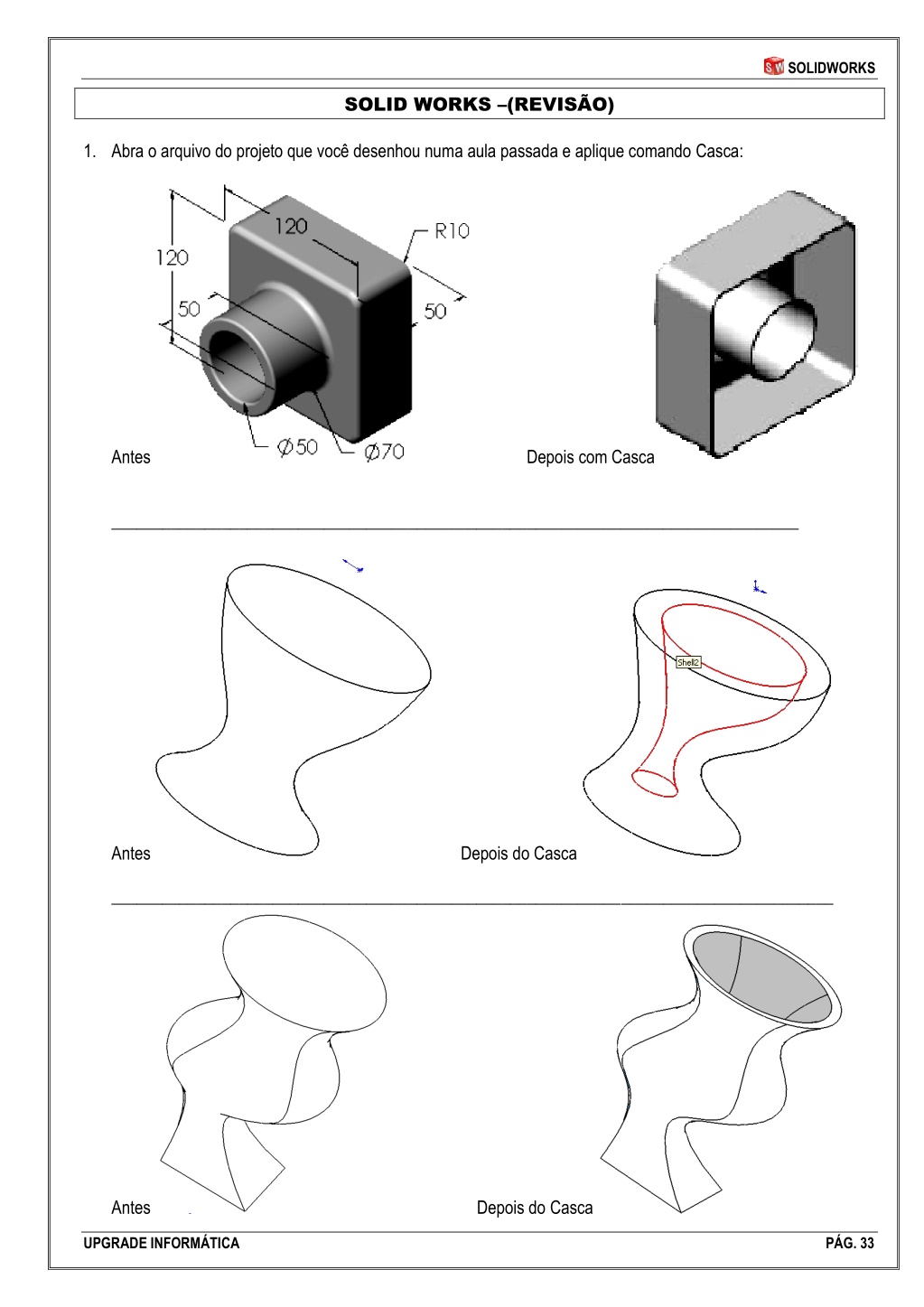

  33. SOLIDWORKS SOLID WORKS –(REVISÃO) 1.Abra o arquivo do projeto que você desenhou numa aula passada e aplique comando Casca: Antes _________________________________________________________________________________ Depois com Casca Antes _____________________________________________________________________________________ Depois do Casca Antes Depois do Casca UPGRADE INFORMÁTICA PÁG. 33

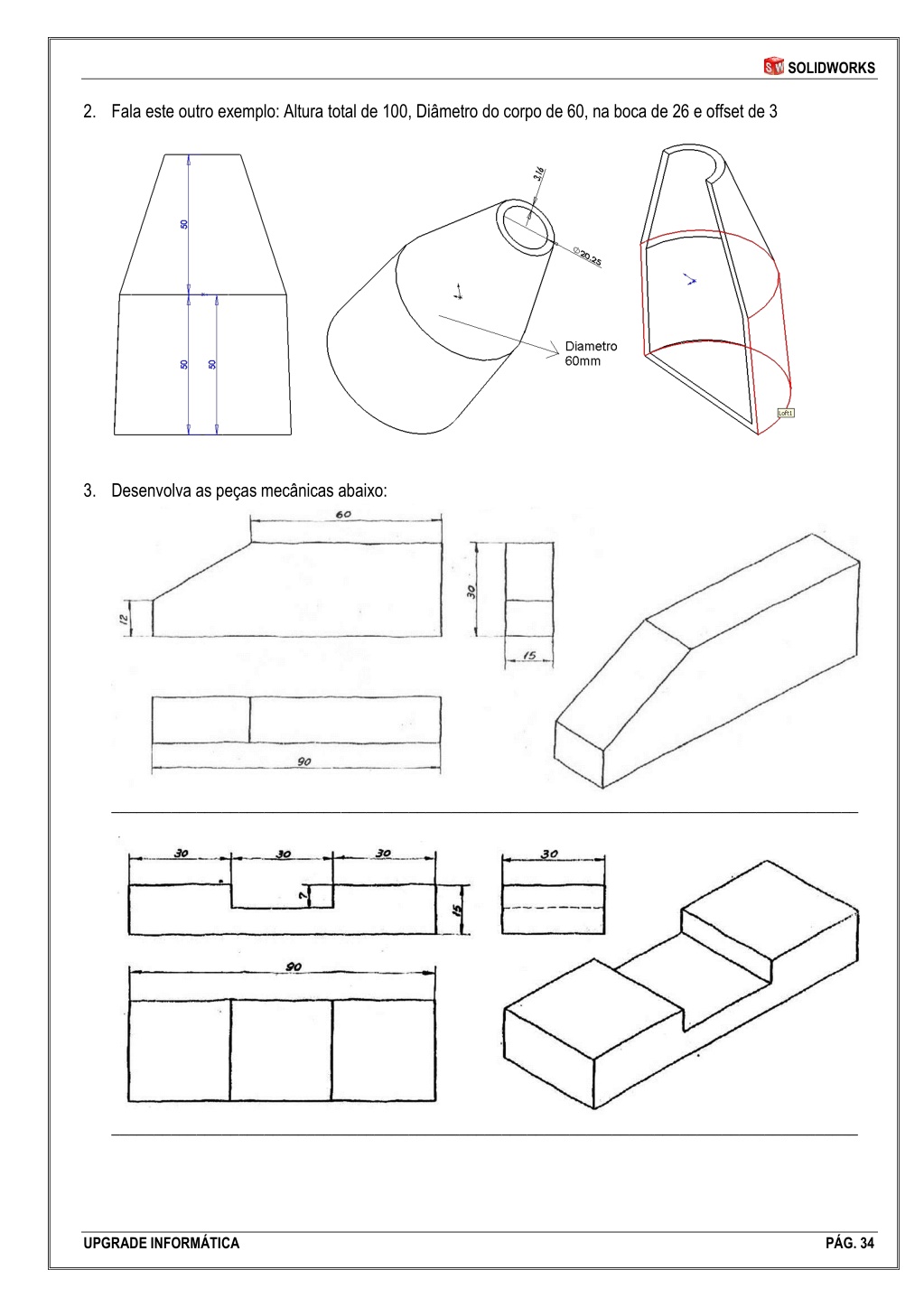

  34. SOLIDWORKS 2.Fala este outro exemplo: Altura total de 100, Diâmetro do corpo de 60, na boca de 26 e offset de 3 3.Desenvolva as peças mecânicas abaixo: ________________________________________________________________________________________ ________________________________________________________________________________________ UPGRADE INFORMÁTICA PÁG. 34

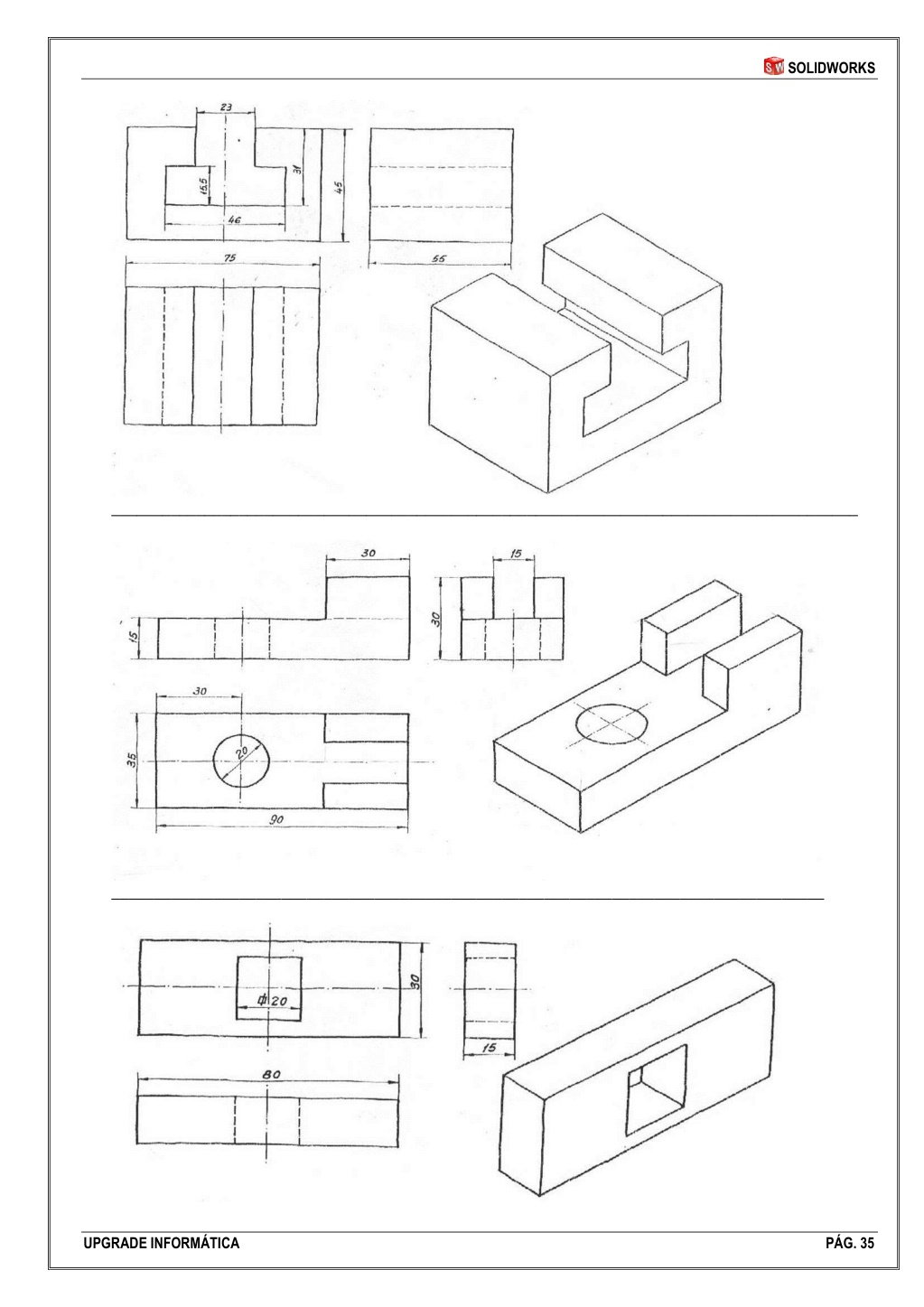

  35. SOLIDWORKS ________________________________________________________________________________________ ____________________________________________________________________________________ UPGRADE INFORMÁTICA PÁG. 35

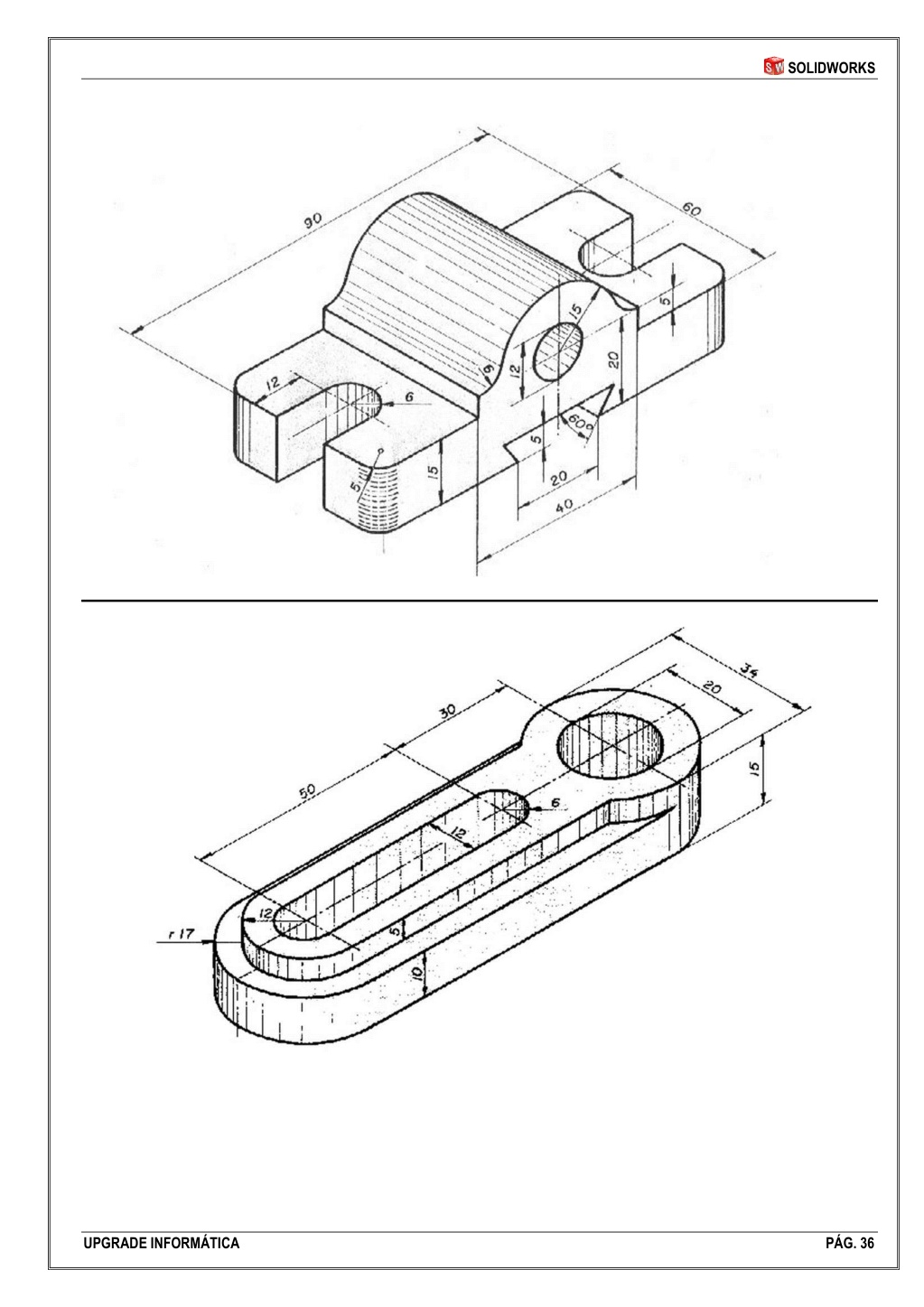

  36. SOLIDWORKS UPGRADE INFORMÁTICA PÁG. 36

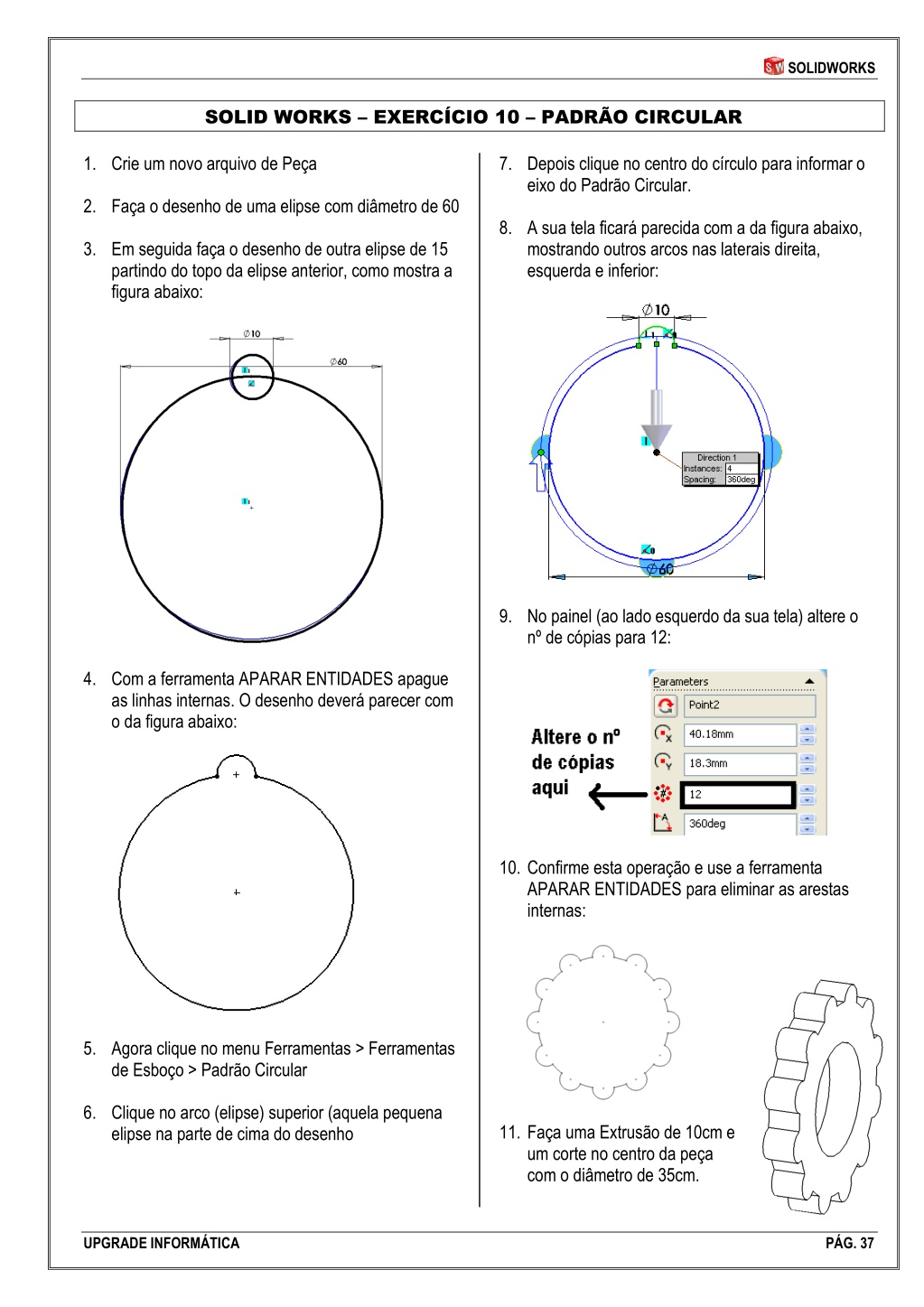

  37. SOLIDWORKS SOLID WORKS – EXERCÍCIO 10 – PADRÃO CIRCULAR 1.Crie um novo arquivo de Peça 2.Faça o desenho de uma elipse com diâmetro de 60 3.Em seguida faça o desenho de outra elipse de 15 partindo do topo da elipse anterior, como mostra a figura abaixo: 7.Depois clique no centro do círculo para informar o eixo do Padrão Circular. 8.A sua tela ficará parecida com a da figura abaixo, mostrando outros arcos nas laterais direita, esquerda e inferior: 9.No painel (ao lado esquerdo da sua tela) altere o nº de cópias para 12: 4.Com a ferramenta APARAR ENTIDADES apague as linhas internas. O desenho deverá parecer com o da figura abaixo: 10.Confirme esta operação e use a ferramenta APARAR ENTIDADES para eliminar as arestas internas: 5.Agora clique no menu Ferramentas > Ferramentas de Esboço > Padrão Circular 6.Clique no arco (elipse) superior (aquela pequena elipse na parte de cima do desenho 11.Faça uma Extrusão de 10cm e um corte no centro da peça com o diâmetro de 35cm. UPGRADE INFORMÁTICA PÁG. 37

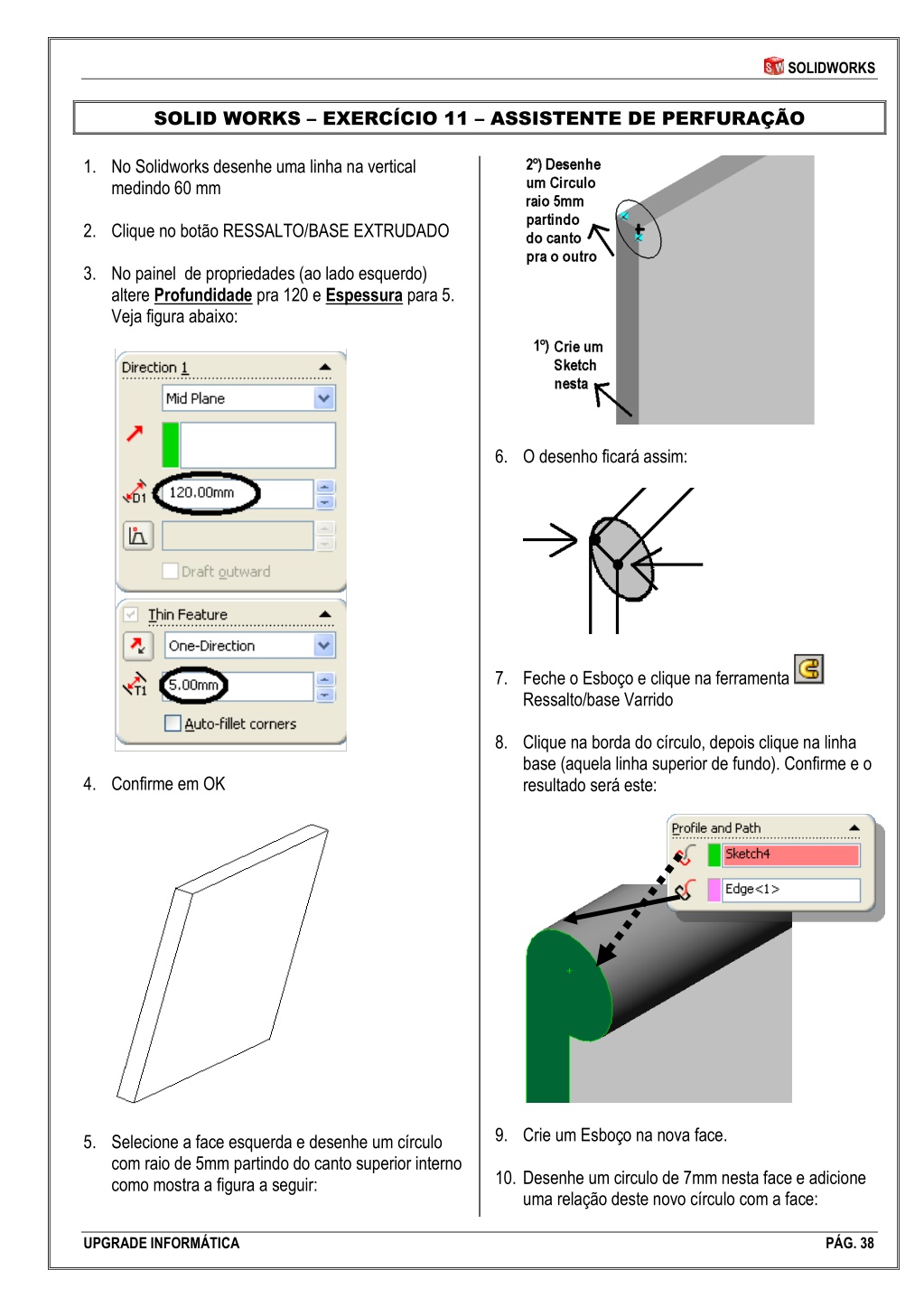

  38. SOLIDWORKS SOLID WORKS – EXERCÍCIO 11 – ASSISTENTE DE PERFURAÇÃO 1.No Solidworks desenhe uma linha na vertical medindo 60 mm 2.Clique no botão RESSALTO/BASE EXTRUDADO 3.No painel de propriedades (ao lado esquerdo) altere Profundidade pra 120 e Espessura para 5. Veja figura abaixo: 6.O desenho ficará assim: 7.Feche o Esboço e clique na ferramenta Ressalto/base Varrido 8.Clique na borda do círculo, depois clique na linha base (aquela linha superior de fundo). Confirme e o resultado será este: 4.Confirme em OK 9.Crie um Esboço na nova face. 10.Desenhe um circulo de 7mm nesta face e adicione uma relação deste novo círculo com a face: 5.Selecione a face esquerda e desenhe um círculo com raio de 5mm partindo do canto superior interno como mostra a figura a seguir: UPGRADE INFORMÁTICA PÁG. 38

  39. SOLIDWORKS 15.Clique na guia Posições 16.Clique dentro do seu desenho para fazer os furos. 11.Clique em OK e Confirme. 12.Faça um Corte Extrudado (corte) nesta face. 17.Agora ajuste as distâncias usando a ferramenta Dimensão Inteligente, conforme figura abaixo: 13.Escolha a visualização Right 14.Clique na ferramenta Recurso ASSISTENTE DE PERFURAÇÃO e no painel de propriedades escolha estas opções: 18.Faça o mesmo processo para desenhar os furos no lado direito como mostra a figura abaixo: 19.Salve este projeto com o nome dobradiça, numa próxima aula concluiremos as partes necessárias. UPGRADE INFORMÁTICA PÁG. 39

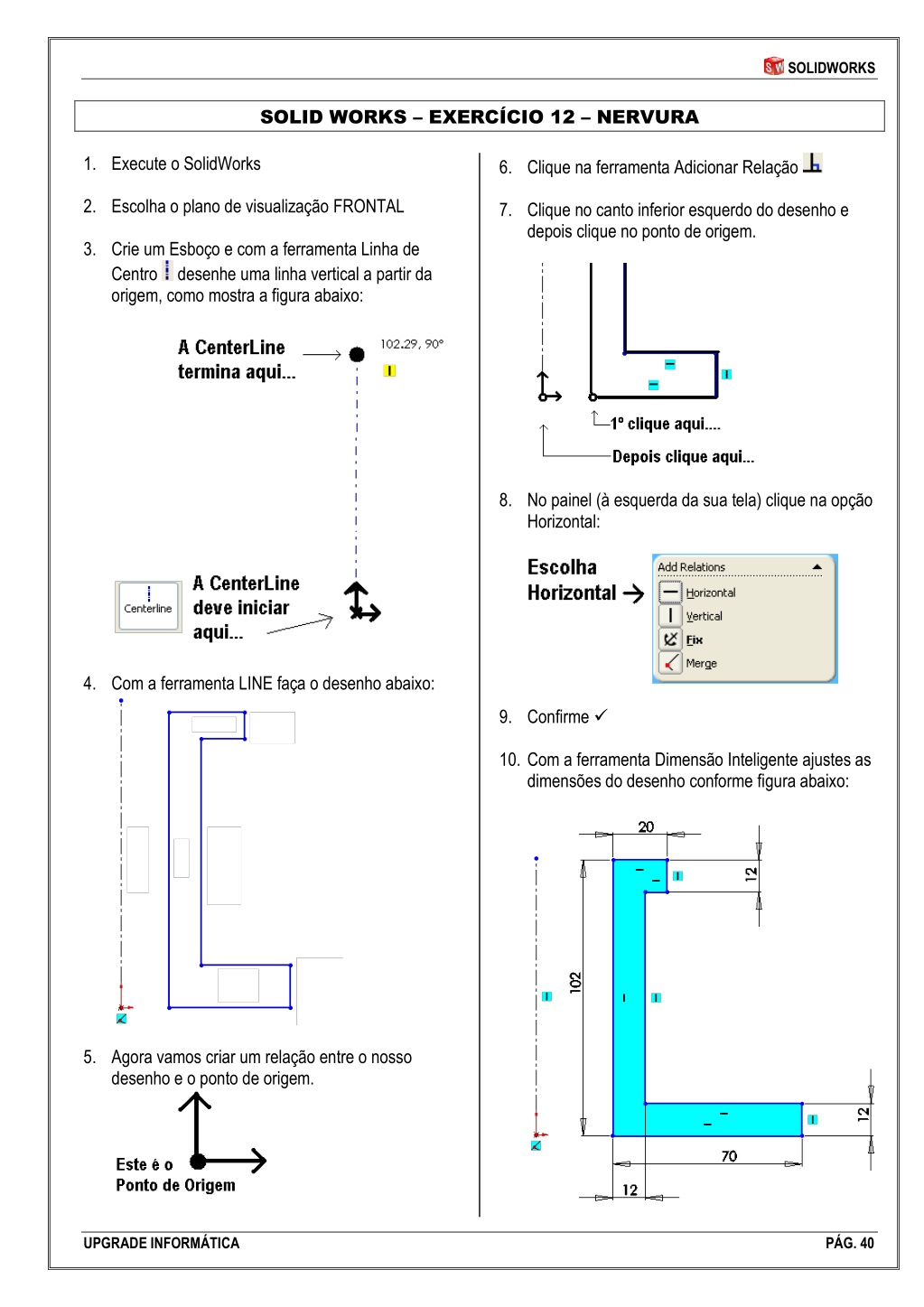

  40. SOLIDWORKS SOLID WORKS – EXERCÍCIO 12 – NERVURA 1.Execute o SolidWorks 2.Escolha o plano de visualização FRONTAL 3.Crie um Esboço e com a ferramenta Linha de Centro desenhe uma linha vertical a partir da origem, como mostra a figura abaixo: 6.Clique na ferramenta Adicionar Relação 7.Clique no canto inferior esquerdo do desenho e depois clique no ponto de origem. 8.No painel (à esquerda da sua tela) clique na opção Horizontal: 4.Com a ferramenta LINE faça o desenho abaixo: 9.Confirme  10.Com a ferramenta Dimensão Inteligente ajustes as dimensões do desenho conforme figura abaixo: 5.Agora vamos criar um relação entre o nosso desenho e o ponto de origem. UPGRADE INFORMÁTICA PÁG. 40

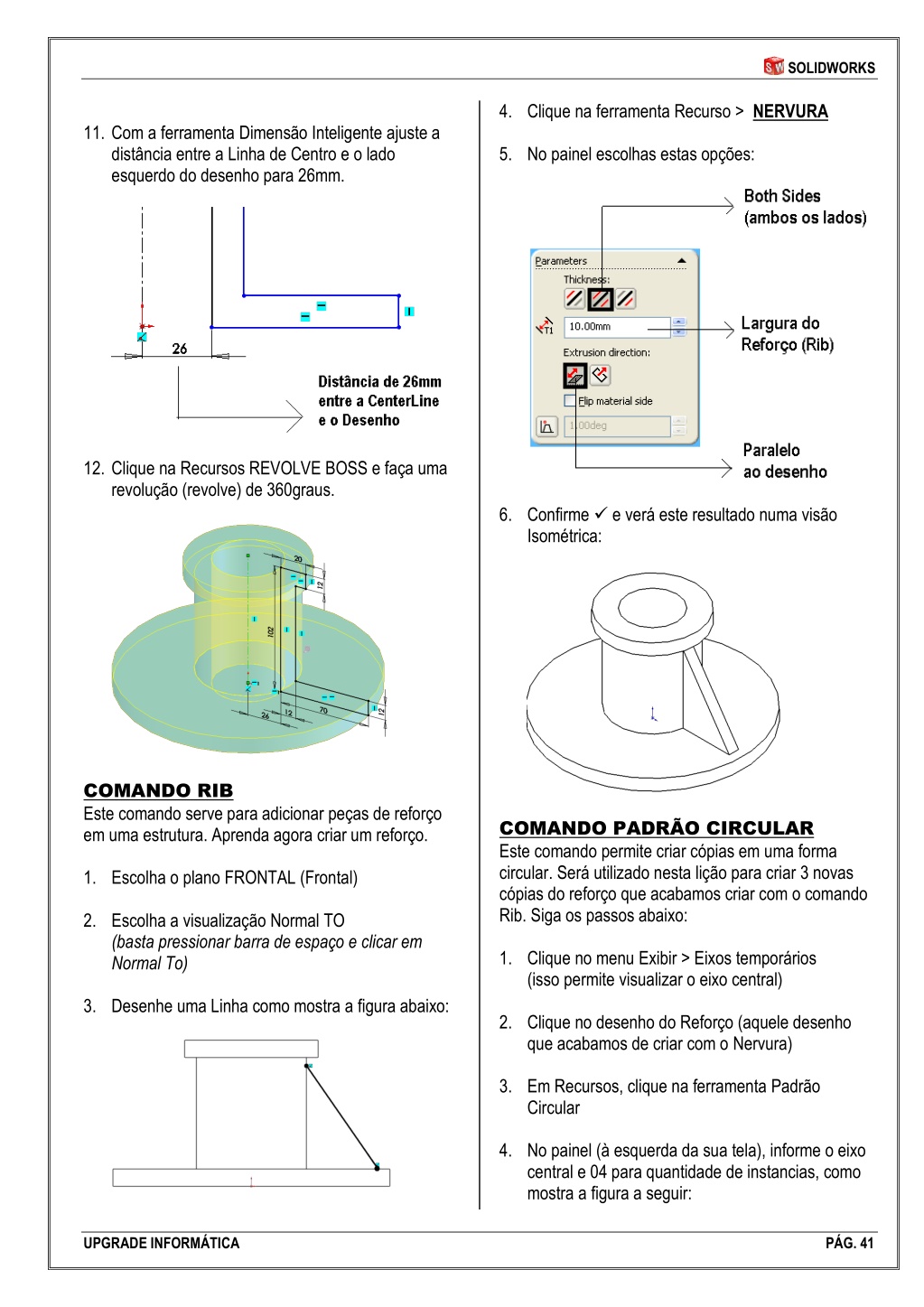

  41. SOLIDWORKS 11.Com a ferramenta Dimensão Inteligente ajuste a distância entre a Linha de Centro e o lado esquerdo do desenho para 26mm. 4.Clique na ferramenta Recurso > NERVURA 5.No painel escolhas estas opções: 12.Clique na Recursos REVOLVE BOSS e faça uma revolução (revolve) de 360graus. 6.Confirme  e verá este resultado numa visão Isométrica: COMANDO RIB Este comando serve para adicionar peças de reforço em uma estrutura. Aprenda agora criar um reforço. 1.Escolha o plano FRONTAL (Frontal) 2.Escolha a visualização Normal TO (basta pressionar barra de espaço e clicar em Normal To) 3.Desenhe uma Linha como mostra a figura abaixo: COMANDO PADRÃO CIRCULAR Este comando permite criar cópias em uma forma circular. Será utilizado nesta lição para criar 3 novas cópias do reforço que acabamos criar com o comando Rib. Siga os passos abaixo: 1.Clique no menu Exibir > Eixos temporários (isso permite visualizar o eixo central) 2.Clique no desenho do Reforço (aquele desenho que acabamos de criar com o Nervura) 3.Em Recursos, clique na ferramenta Padrão Circular 4.No painel (à esquerda da sua tela), informe o eixo central e 04 para quantidade de instancias, como mostra a figura a seguir: UPGRADE INFORMÁTICA PÁG. 41

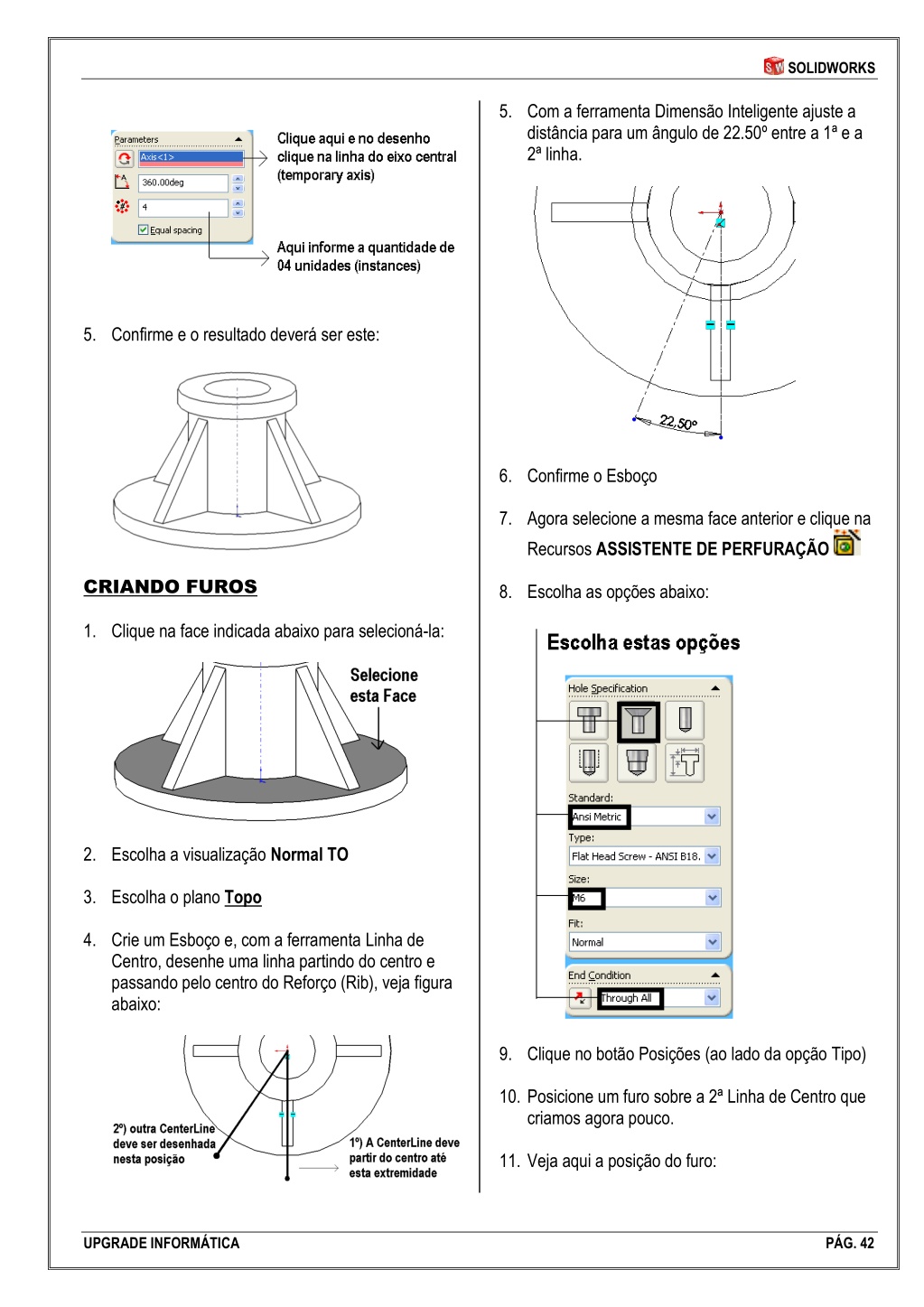

  42. SOLIDWORKS 5.Com a ferramenta Dimensão Inteligente ajuste a distância para um ângulo de 22.50º entre a 1ª e a 2ª linha. 5.Confirme e o resultado deverá ser este: 6.Confirme o Esboço 7.Agora selecione a mesma face anterior e clique na Recursos ASSISTENTE DE PERFURAÇÃO 8.Escolha as opções abaixo: CRIANDO FUROS 1.Clique na face indicada abaixo para selecioná-la: 2.Escolha a visualização Normal TO 3.Escolha o plano Topo 4.Crie um Esboço e, com a ferramenta Linha de Centro, desenhe uma linha partindo do centro e passando pelo centro do Reforço (Rib), veja figura abaixo: 9.Clique no botão Posições (ao lado da opção Tipo) 10.Posicione um furo sobre a 2ª Linha de Centro que criamos agora pouco. 11.Veja aqui a posição do furo: UPGRADE INFORMÁTICA PÁG. 42

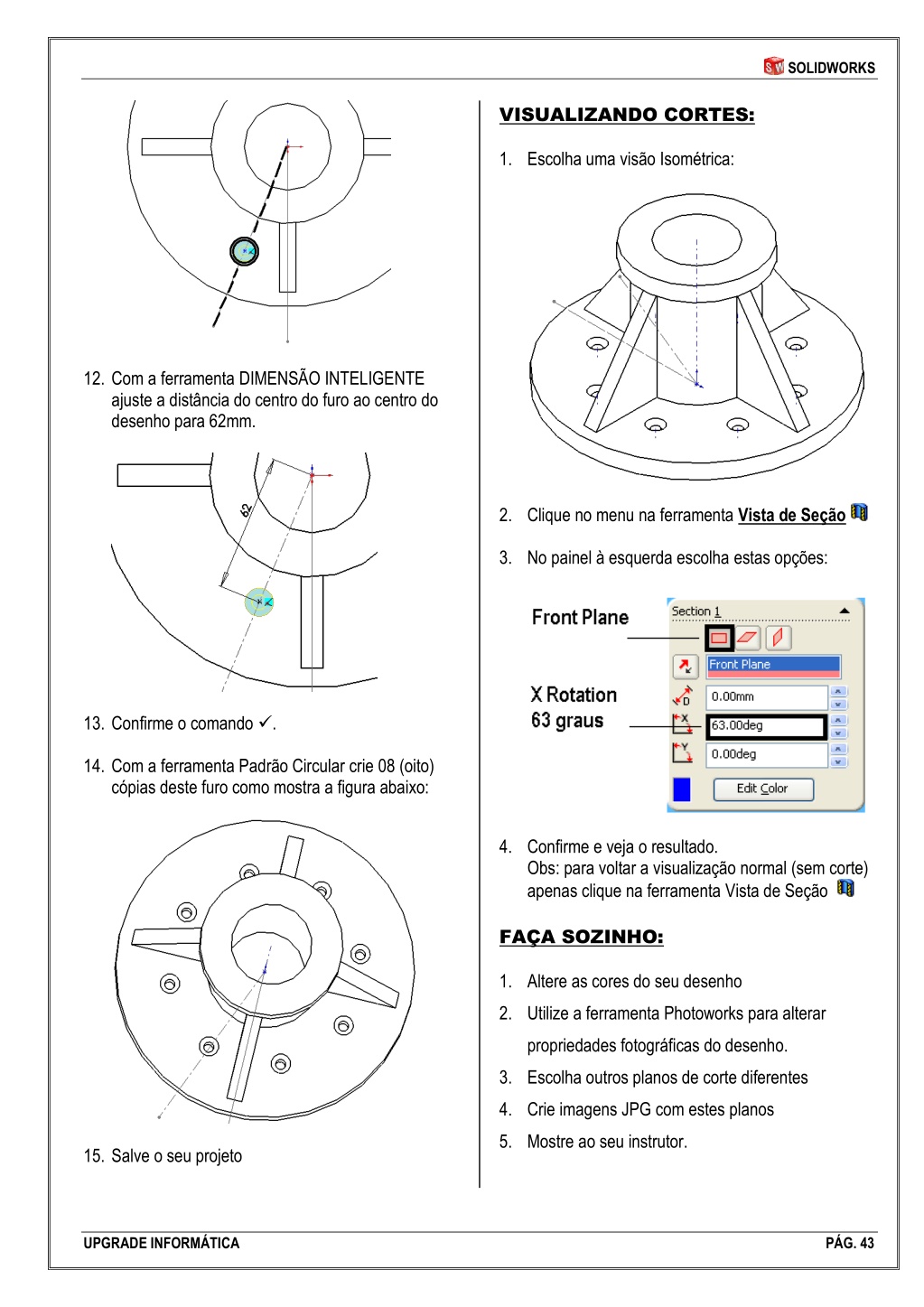

  43. SOLIDWORKS VISUALIZANDO CORTES: 1.Escolha uma visão Isométrica: 12.Com a ferramenta DIMENSÃO INTELIGENTE ajuste a distância do centro do furo ao centro do desenho para 62mm. 2.Clique no menu na ferramenta Vista de Seção 3.No painel à esquerda escolha estas opções: 13.Confirme o comando . 14.Com a ferramenta Padrão Circular crie 08 (oito) cópias deste furo como mostra a figura abaixo: 4.Confirme e veja o resultado. Obs: para voltar a visualização normal (sem corte) apenas clique na ferramenta Vista de Seção FAÇA SOZINHO: 1.Altere as cores do seu desenho 2.Utilize a ferramenta Photoworks para alterar propriedades fotográficas do desenho. 3.Escolha outros planos de corte diferentes 4.Crie imagens JPG com estes planos 5.Mostre ao seu instrutor. 15.Salve o seu projeto UPGRADE INFORMÁTICA PÁG. 43

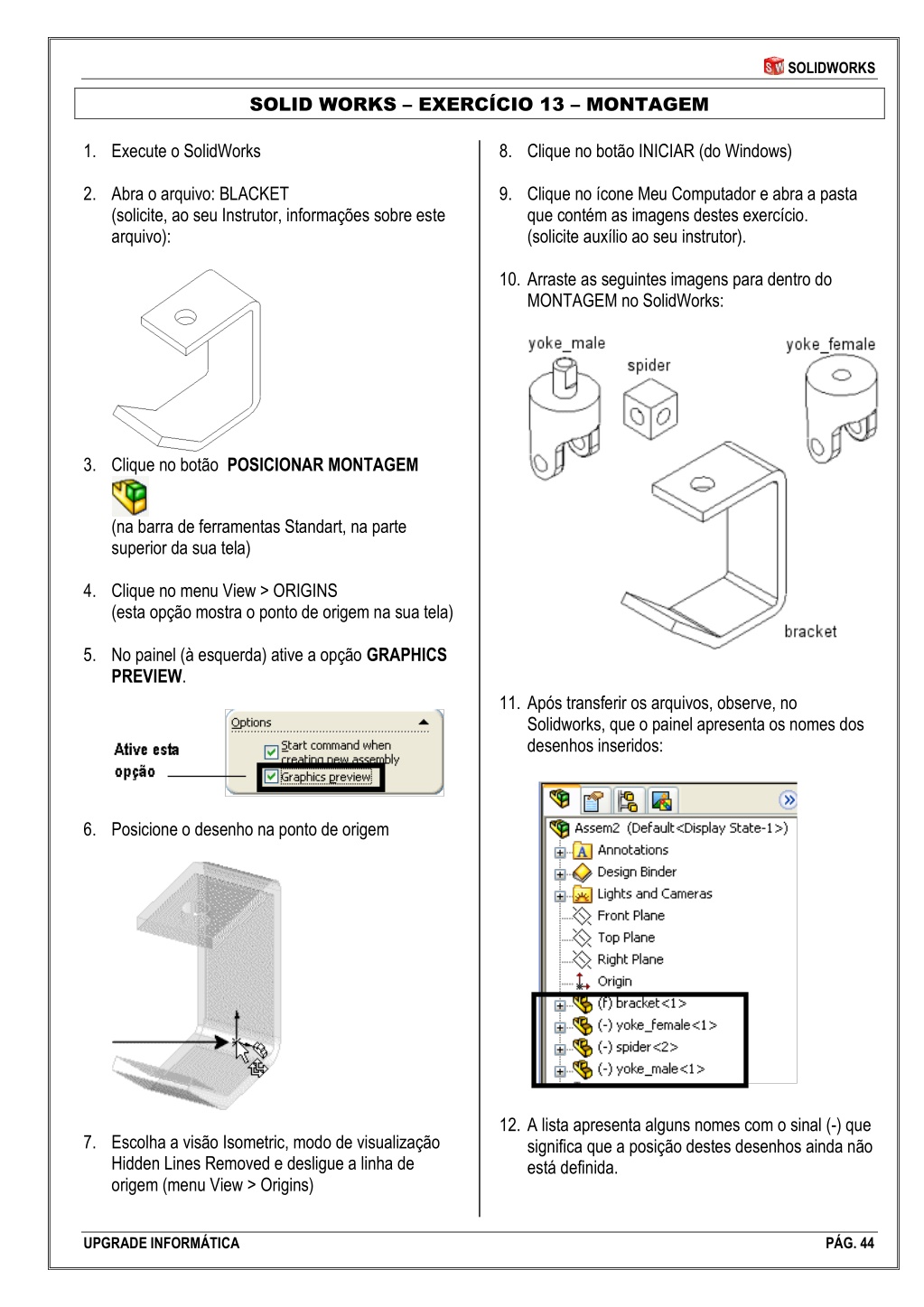

  44. SOLIDWORKS SOLID WORKS – EXERCÍCIO 13 – MONTAGEM 1.Execute o SolidWorks 2.Abra o arquivo: BLACKET (solicite, ao seu Instrutor, informações sobre este arquivo): 8.Clique no botão INICIAR (do Windows) 9.Clique no ícone Meu Computador e abra a pasta que contém as imagens destes exercício. (solicite auxílio ao seu instrutor). 10.Arraste as seguintes imagens para dentro do MONTAGEM no SolidWorks: 3.Clique no botão POSICIONAR MONTAGEM (na barra de ferramentas Standart, na parte superior da sua tela) 4.Clique no menu View > ORIGINS (esta opção mostra o ponto de origem na sua tela) 5.No painel (à esquerda) ative a opção GRAPHICS PREVIEW. 11.Após transferir os arquivos, observe, no Solidworks, que o painel apresenta os nomes dos desenhos inseridos: 6.Posicione o desenho na ponto de origem 12.A lista apresenta alguns nomes com o sinal (-) que significa que a posição destes desenhos ainda não está definida. 7.Escolha a visão Isometric, modo de visualização Hidden Lines Removed e desligue a linha de origem (menu View > Origins) UPGRADE INFORMÁTICA PÁG. 44

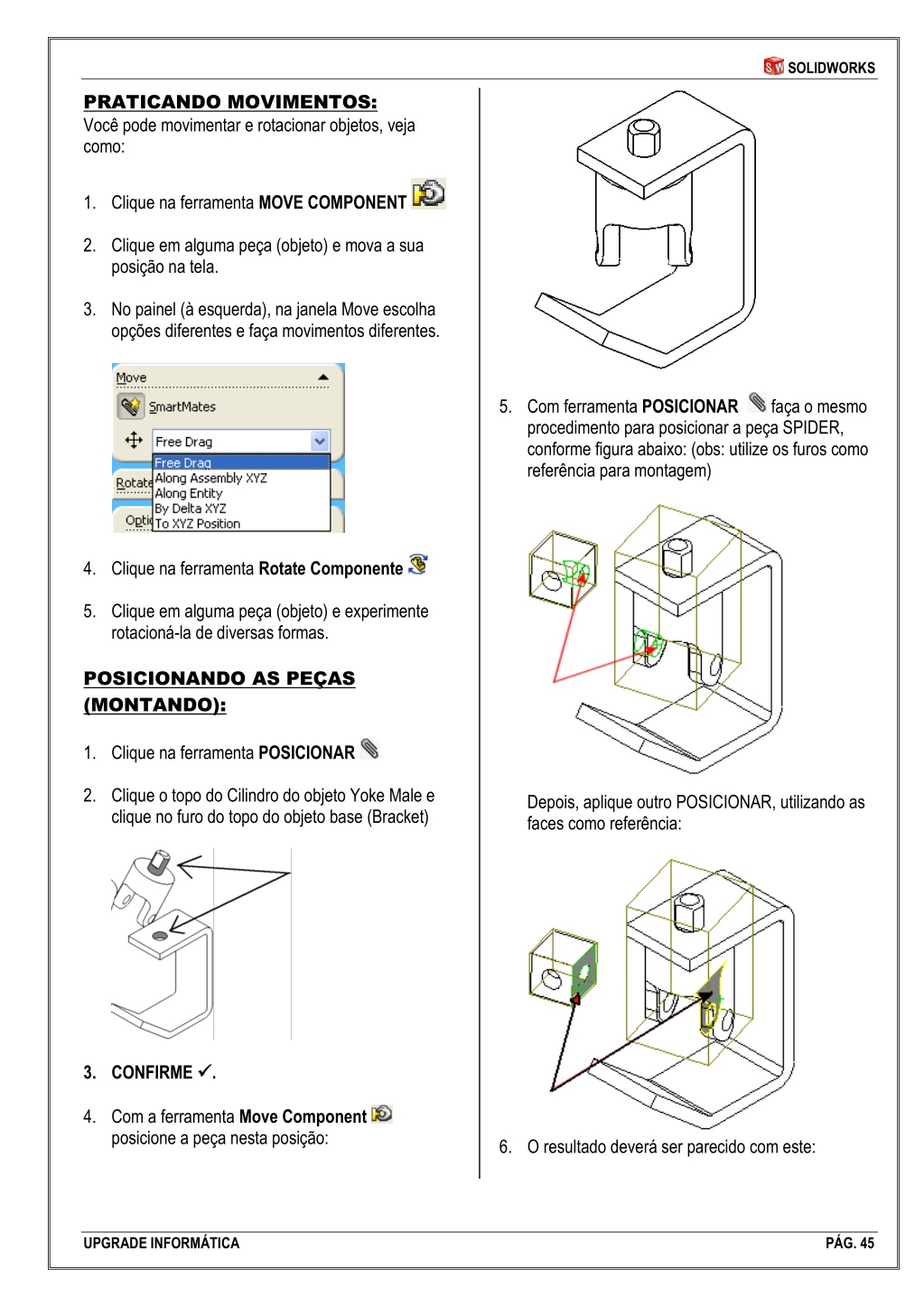

  45. SOLIDWORKS PRATICANDO MOVIMENTOS: Você pode movimentar e rotacionar objetos, veja como: 1.Clique na ferramenta MOVE COMPONENT 2.Clique em alguma peça (objeto) e mova a sua posição na tela. 3.No painel (à esquerda), na janela Move escolha opções diferentes e faça movimentos diferentes. 5.Com ferramenta POSICIONAR procedimento para posicionar a peça SPIDER, conforme figura abaixo: (obs: utilize os furos como referência para montagem) faça o mesmo 4.Clique na ferramenta Rotate Componente 5.Clique em alguma peça (objeto) e experimente rotacioná-la de diversas formas. POSICIONANDO AS PEÇAS (MONTANDO): 1.Clique na ferramenta POSICIONAR 2.Clique o topo do Cilindro do objeto Yoke Male e clique no furo do topo do objeto base (Bracket) Depois, aplique outro POSICIONAR, utilizando as faces como referência: 3.CONFIRME  . 4.Com a ferramenta Move Component posicione a peça nesta posição: 6.O resultado deverá ser parecido com este: UPGRADE INFORMÁTICA PÁG. 45

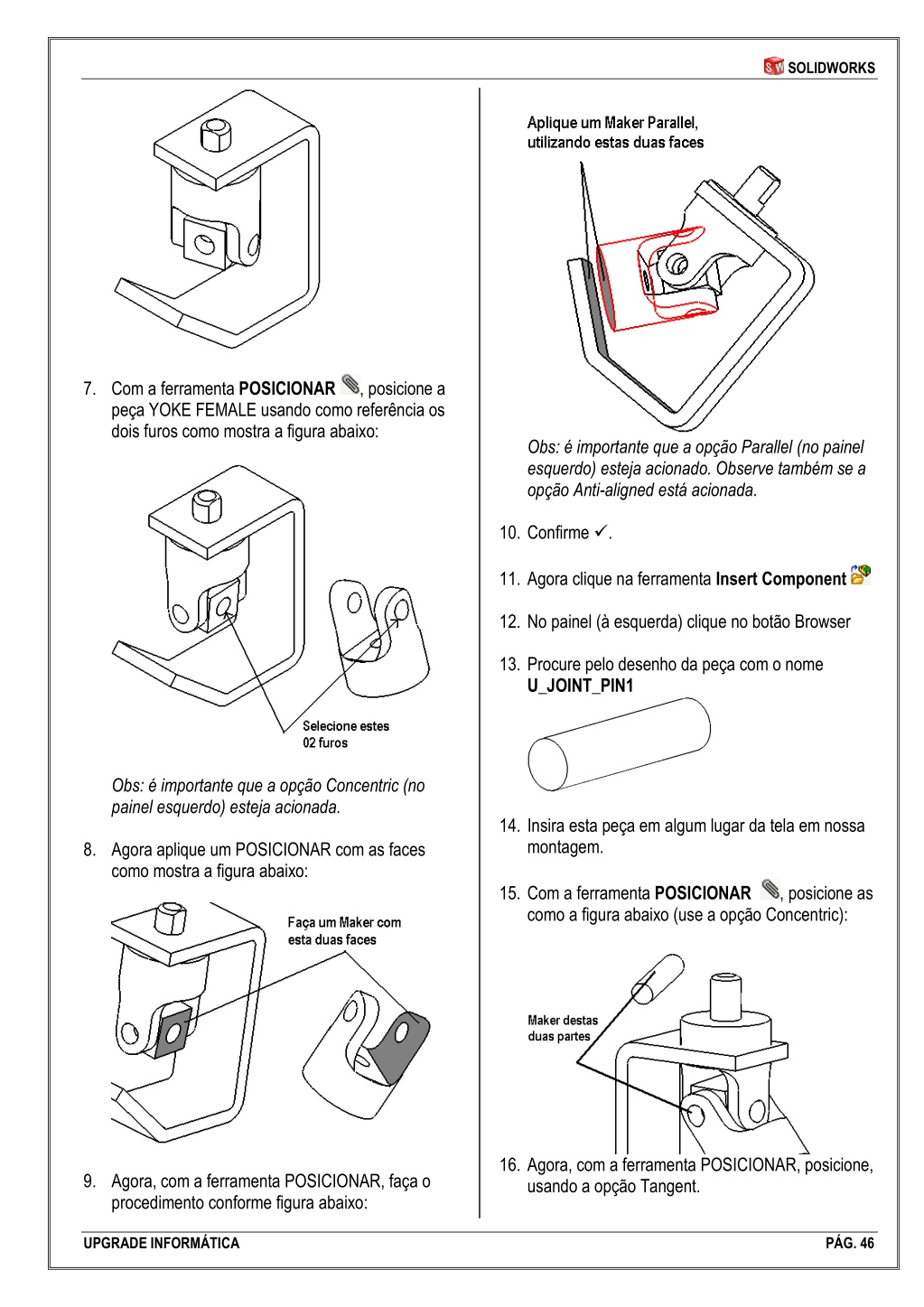

  46. SOLIDWORKS 7.Com a ferramenta POSICIONAR peça YOKE FEMALE usando como referência os dois furos como mostra a figura abaixo: , posicione a Obs: é importante que a opção Parallel (no painel esquerdo) esteja acionado. Observe também se a opção Anti-aligned está acionada. 10.Confirme . 11.Agora clique na ferramenta Insert Component 12.No painel (à esquerda) clique no botão Browser 13.Procure pelo desenho da peça com o nome U_JOINT_PIN1 Obs: é importante que a opção Concentric (no painel esquerdo) esteja acionada. 8.Agora aplique um POSICIONAR com as faces como mostra a figura abaixo: 14.Insira esta peça em algum lugar da tela em nossa montagem. 15.Com a ferramenta POSICIONAR como a figura abaixo (use a opção Concentric): , posicione as 16.Agora, com a ferramenta POSICIONAR, posicione, usando a opção Tangent. 9.Agora, com a ferramenta POSICIONAR, faça o procedimento conforme figura abaixo: UPGRADE INFORMÁTICA PÁG. 46

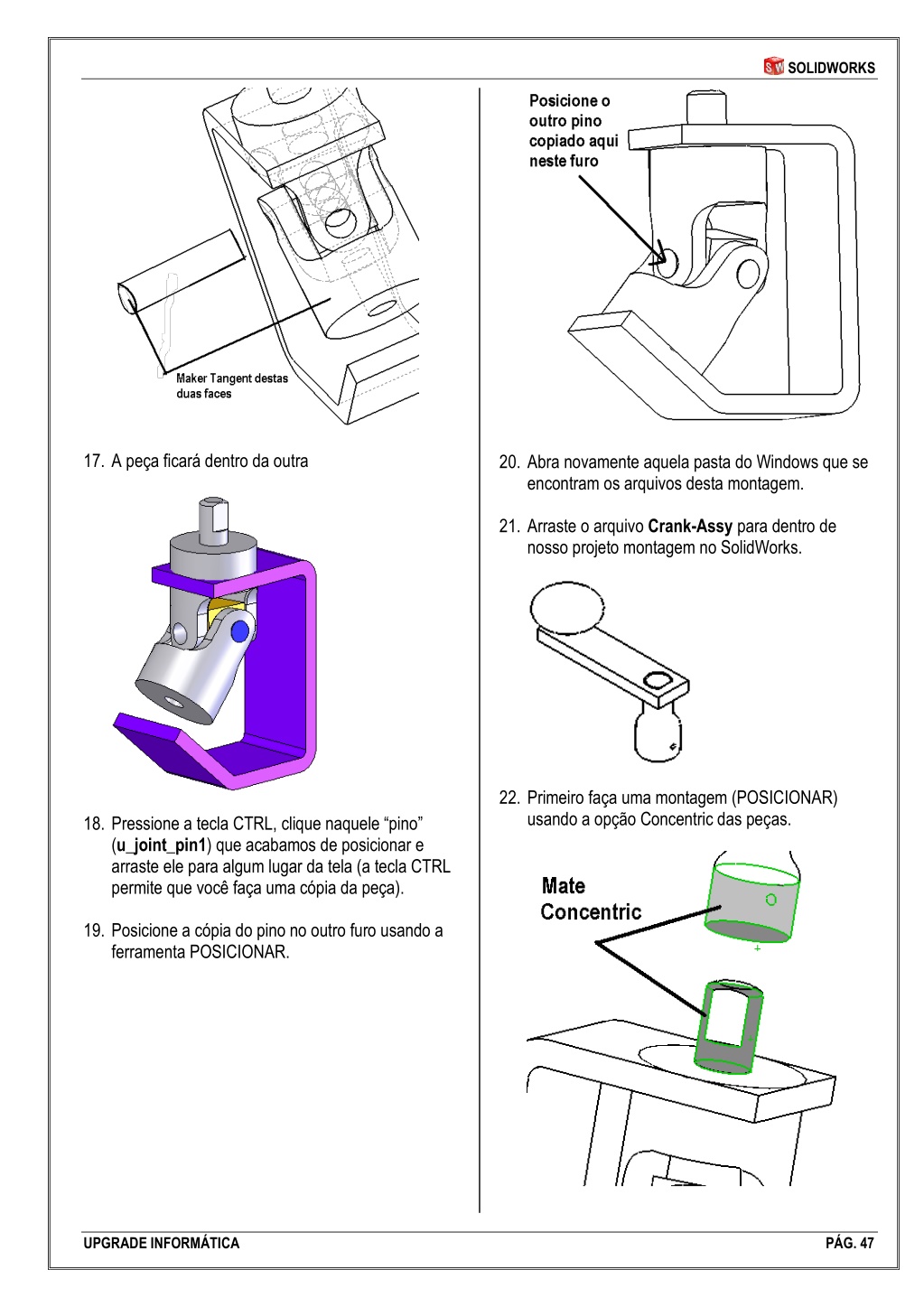

  47. SOLIDWORKS 17.A peça ficará dentro da outra 20.Abra novamente aquela pasta do Windows que se encontram os arquivos desta montagem. 21.Arraste o arquivo Crank-Assy para dentro de nosso projeto montagem no SolidWorks. 22.Primeiro faça uma montagem (POSICIONAR) usando a opção Concentric das peças. 18.Pressione a tecla CTRL, clique naquele “pino” (u_joint_pin1) que acabamos de posicionar e arraste ele para algum lugar da tela (a tecla CTRL permite que você faça uma cópia da peça). 19.Posicione a cópia do pino no outro furo usando a ferramenta POSICIONAR. UPGRADE INFORMÁTICA PÁG. 47

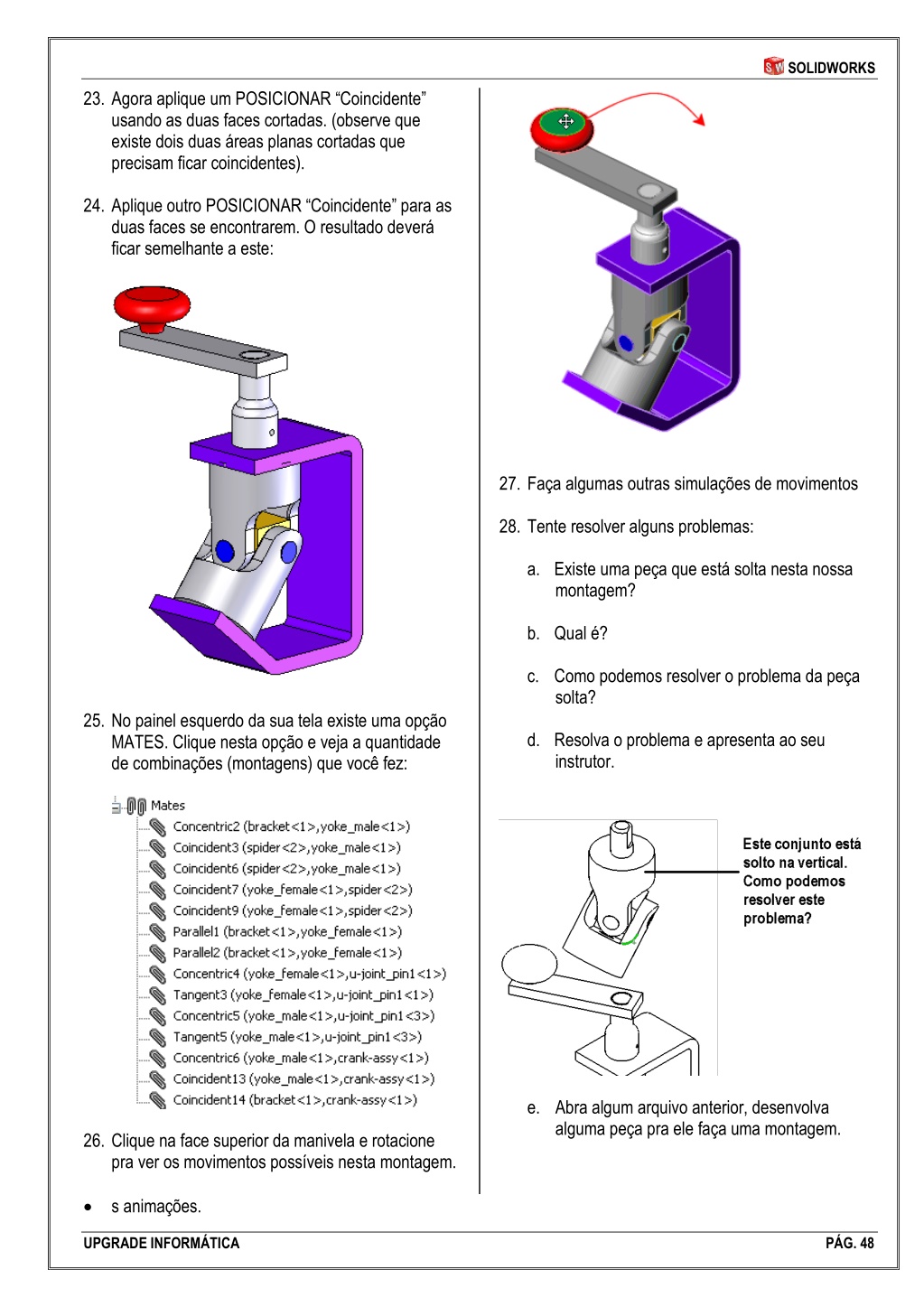

  48. SOLIDWORKS 23.Agora aplique um POSICIONAR “Coincidente” usando as duas faces cortadas. (observe que existe dois duas áreas planas cortadas que precisam ficar coincidentes). 24.Aplique outro POSICIONAR “Coincidente” para as duas faces se encontrarem. O resultado deverá ficar semelhante a este: 27.Faça algumas outras simulações de movimentos 28.Tente resolver alguns problemas: a.Existe uma peça que está solta nesta nossa montagem? b.Qual é? c.Como podemos resolver o problema da peça solta? d.Resolva o problema e apresenta ao seu instrutor. 25.No painel esquerdo da sua tela existe uma opção MATES. Clique nesta opção e veja a quantidade de combinações (montagens) que você fez: e.Abra algum arquivo anterior, desenvolva alguma peça pra ele faça uma montagem. 26.Clique na face superior da manivela e rotacione pra ver os movimentos possíveis nesta montagem. s animações. UPGRADE INFORMÁTICA PÁG. 48

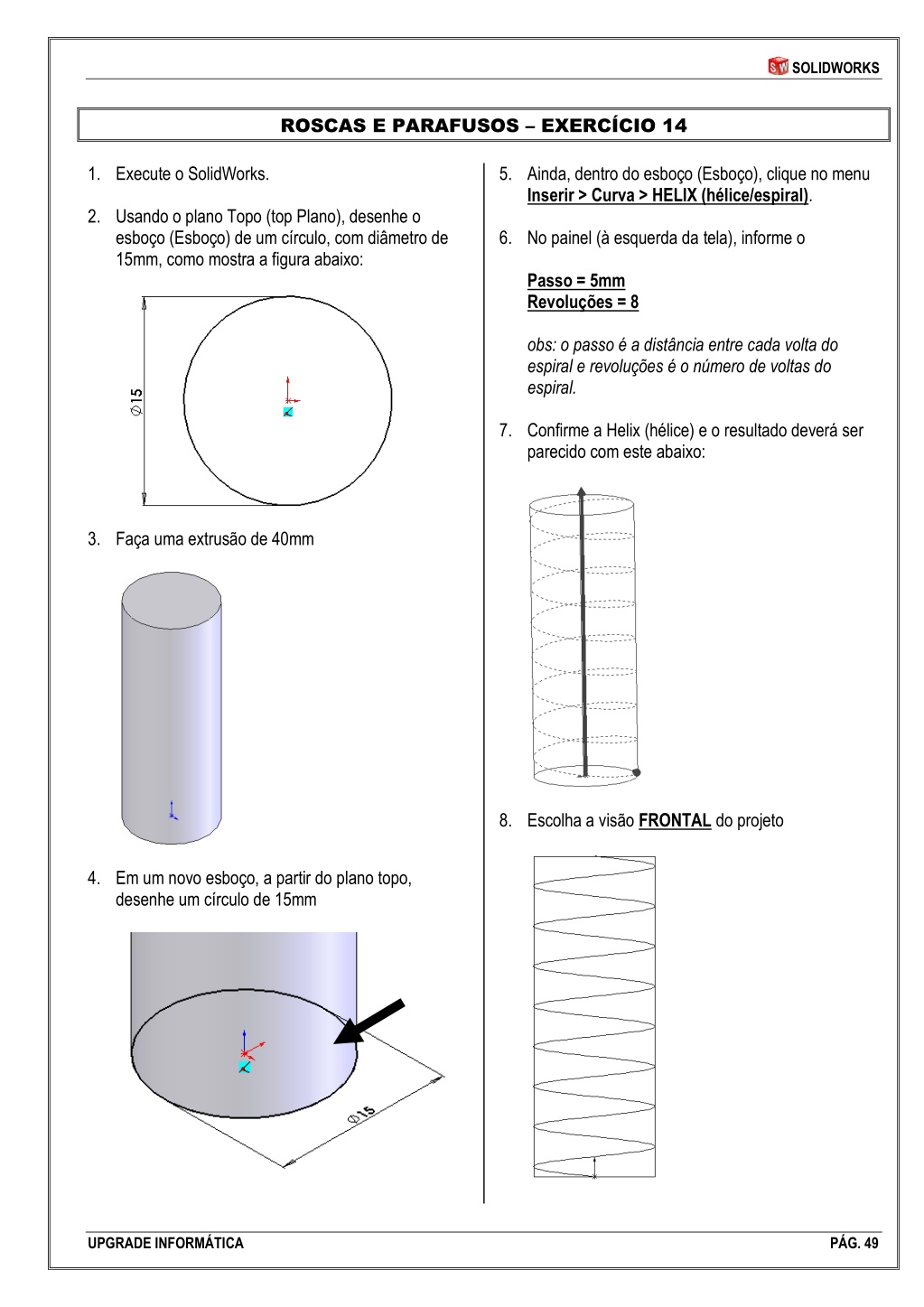

  49. SOLIDWORKS ROSCAS E PARAFUSOS – EXERCÍCIO 14 1.Execute o SolidWorks. 2.Usando o plano Topo (top Plano), desenhe o esboço (Esboço) de um círculo, com diâmetro de 15mm, como mostra a figura abaixo: 5.Ainda, dentro do esboço (Esboço), clique no menu Inserir > Curva > HELIX (hélice/espiral). 6.No painel (à esquerda da tela), informe o Passo = 5mm Revoluções = 8 obs: o passo é a distância entre cada volta do espiral e revoluções é o número de voltas do espiral. 7.Confirme a Helix (hélice) e o resultado deverá ser parecido com este abaixo: 3.Faça uma extrusão de 40mm 8.Escolha a visão FRONTAL do projeto 4.Em um novo esboço, a partir do plano topo, desenhe um círculo de 15mm UPGRADE INFORMÁTICA PÁG. 49

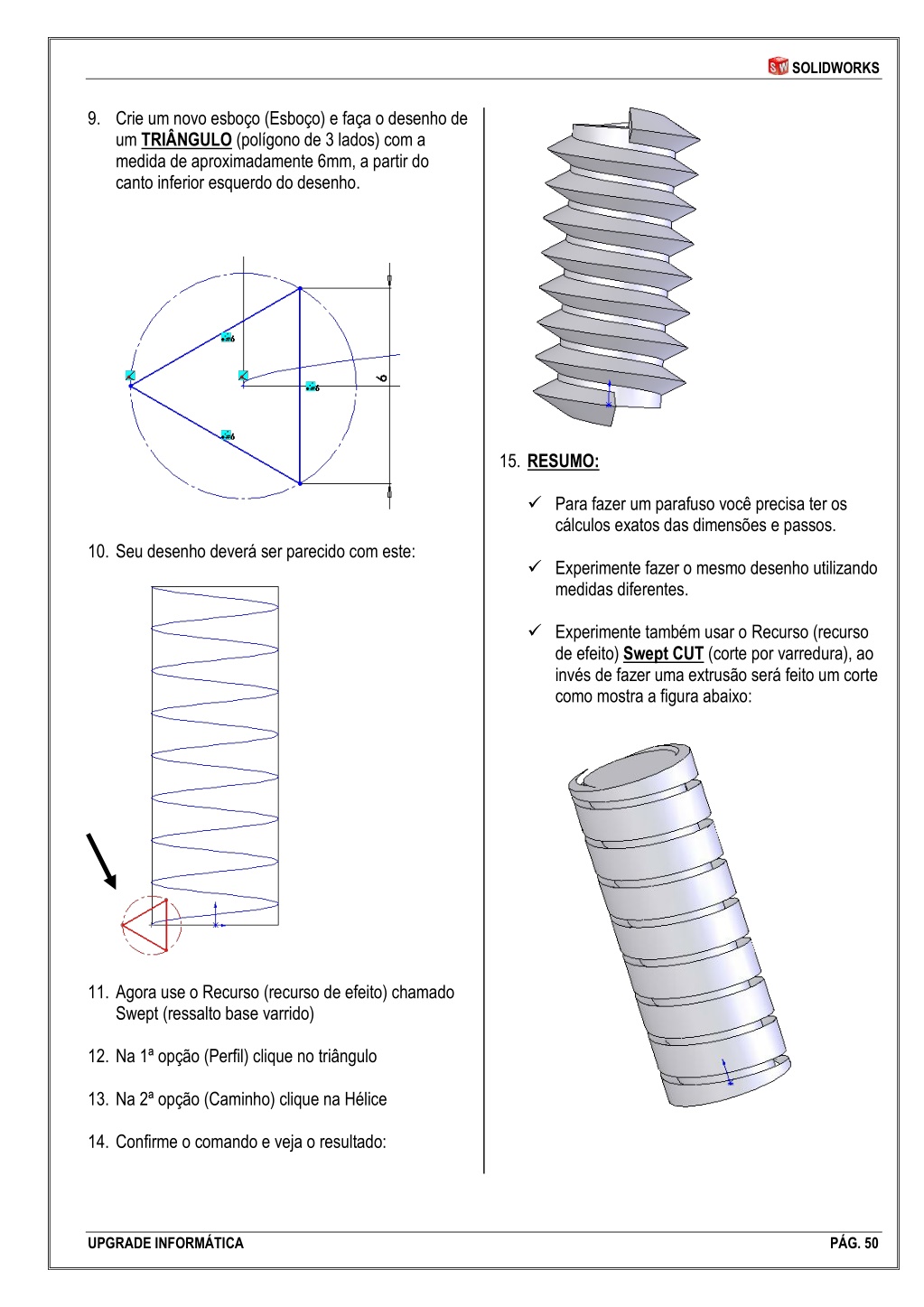

  50. SOLIDWORKS 9.Crie um novo esboço (Esboço) e faça o desenho de um TRIÂNGULO (polígono de 3 lados) com a medida de aproximadamente 6mm, a partir do canto inferior esquerdo do desenho. 15.RESUMO: Para fazer um parafuso você precisa ter os cálculos exatos das dimensões e passos. Experimente fazer o mesmo desenho utilizando medidas diferentes. Experimente também usar o Recurso (recurso de efeito) Swept CUT (corte por varredura), ao invés de fazer uma extrusão será feito um corte como mostra a figura abaixo: 10.Seu desenho deverá ser parecido com este: 11.Agora use o Recurso (recurso de efeito) chamado Swept (ressalto base varrido) 12.Na 1ª opção (Perfil) clique no triângulo 13.Na 2ª opção (Caminho) clique na Hélice 14.Confirme o comando e veja o resultado: UPGRADE INFORMÁTICA PÁG. 50
