Real-Time Model-Based Architecture for Embedded Systems

Workshop overview spanning from MDA architecture design to real-time verification methods and performance evaluation. Enhancing usability through integration of visual modeling languages and formal verification. Proposal for supporting real-time behavior through UML statecharts and formal semantics. Implementation includes monitor synthesis and generating runtime code for verification purposes. Discussion on traceability, AUTOSAR standards, and Eclipse tool integration. Future objectives include runtime verification for detecting transient and persistent operational faults.

aizza
Download Presentation

Real-Time Model-Based Architecture for Embedded Systems

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

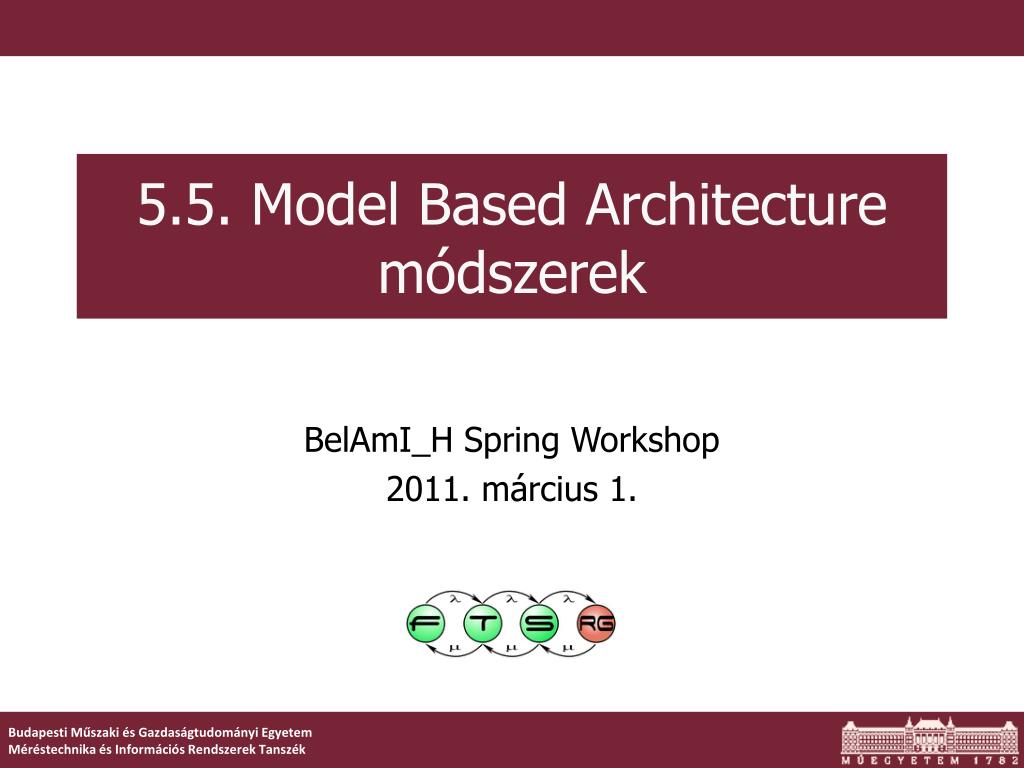

  1. 5.5. Model Based Architecturemódszerek BelAmI_H Spring Workshop 2011. március 1.

  2. Célkitűzések Előző fázis (2006-2008): MDA architektúra tervezése: Modell alapú tervezés, implementáció Mintamegvalósítás: Tagsági protokollok, intelligens bögre Jelenlegi fázis (2009-2011): Valósidejű beágyazott rendszerekhez egységes, integrálható módszerek kidolgozása modellezéshez (ld. előző fázis kiterjesztése valósidejű viselkedéshez), modellellenőrzéshez és futási idejű ellenőrzéshez Kapcsolódás a „best practice”-hoz: Ipar: Vizuális modellező nyelvek (UML, állapottérképek), de formális szemantika nélkül Akadémia: Hatékony modellellenőrző eszközök formális modellekhez, de felhasználóbarát interfészek és eszközintegráció nélkül

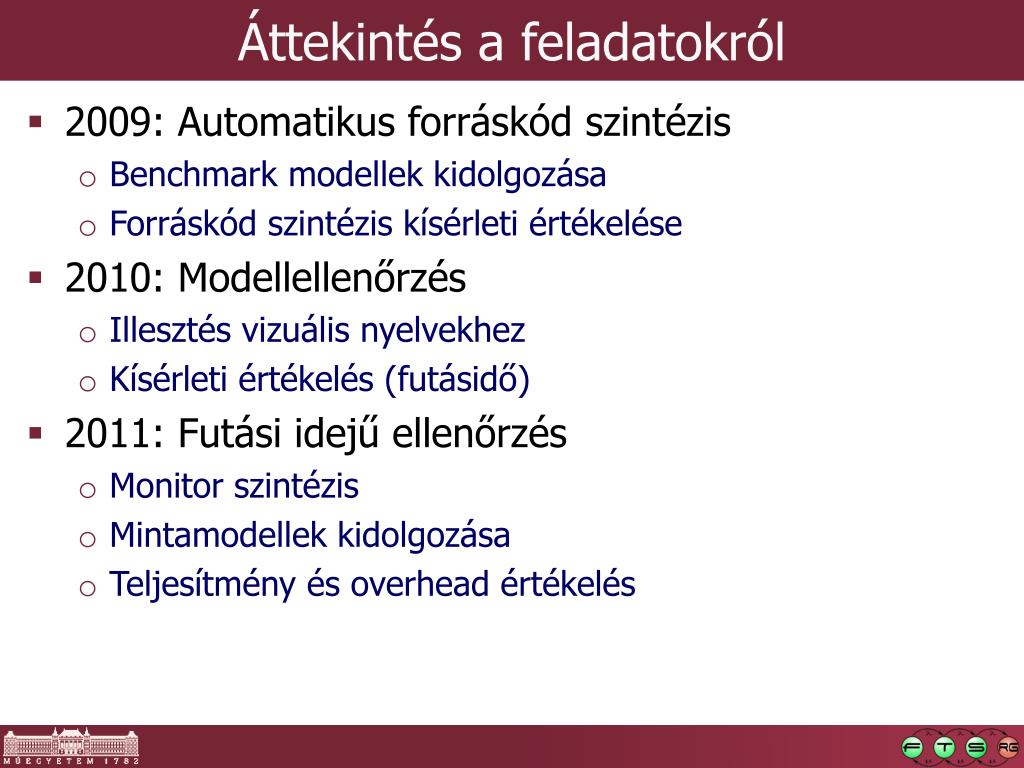

  3. Áttekintés a feladatokról 2009: Automatikus forráskód szintézis Benchmark modellek kidolgozása Forráskód szintézis kísérleti értékelése 2010: Modellellenőrzés Illesztés vizuális nyelvekhez Kísérleti értékelés (futásidő) 2011: Futási idejű ellenőrzés Monitor szintézis Mintamodellek kidolgozása Teljesítmény és overhead értékelés

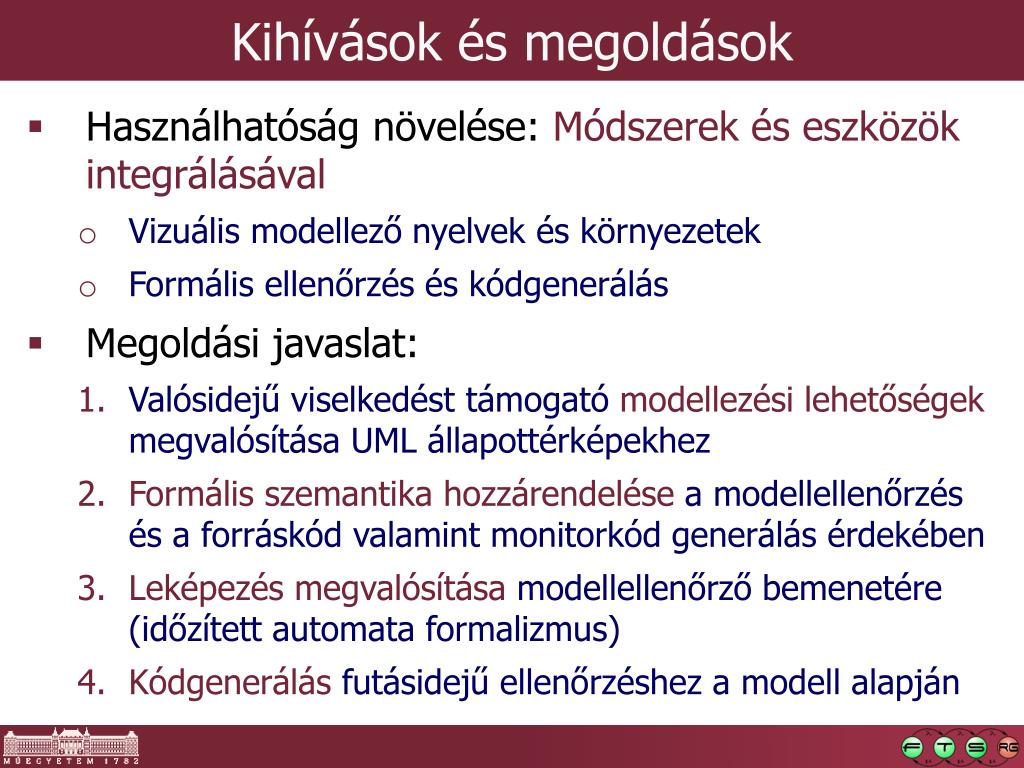

  4. Kihívások és megoldások Használhatóság növelése: Módszerek és eszközök integrálásával Vizuális modellező nyelvek és környezetek Formális ellenőrzés és kódgenerálás Megoldási javaslat: Valósidejű viselkedést támogató modellezési lehetőségek megvalósítása UML állapottérképekhez Formális szemantika hozzárendelése a modellellenőrzés és a forráskód valamint monitorkód generálás érdekében Leképezés megvalósítása modellellenőrző bemenetére (időzített automata formalizmus) Kódgenerálás futásidejű ellenőrzéshez a modell alapján

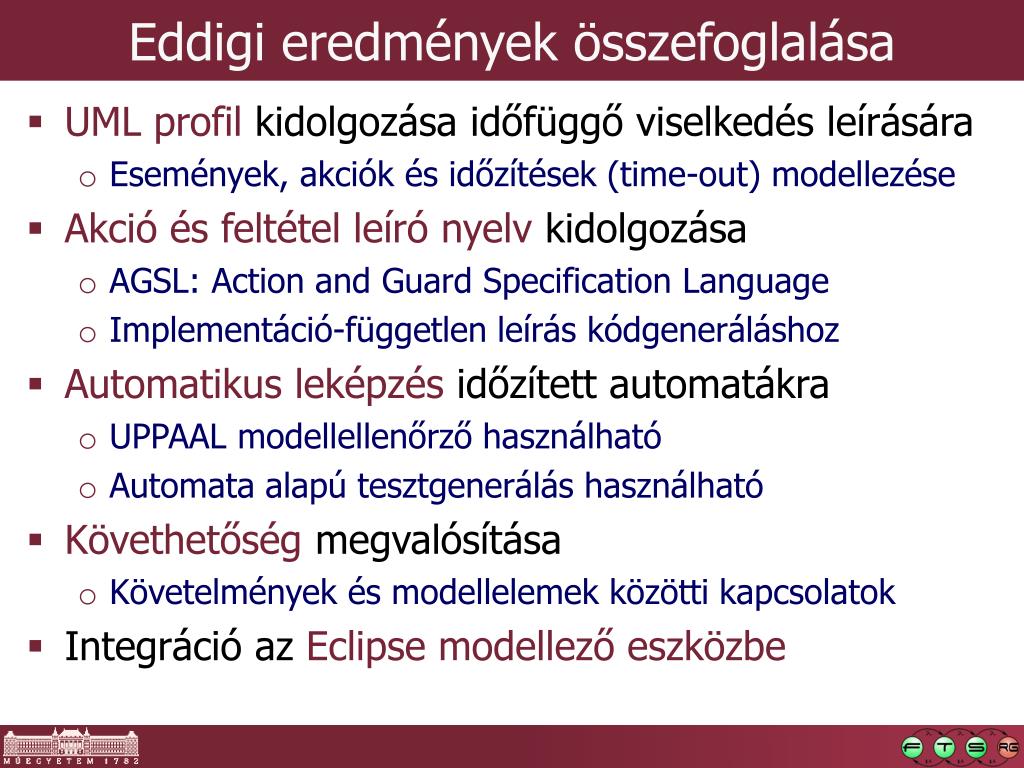

  5. Eddigi eredmények összefoglalása UML profil kidolgozása időfüggő viselkedés leírására Események, akciók és időzítések (time-out) modellezése Akció és feltétel leíró nyelv kidolgozása AGSL: Action and Guard Specification Language Implementáció-független leírás kódgeneráláshoz Automatikus leképzés időzített automatákra UPPAAL modellellenőrző használható Automata alapú tesztgenerálás használható Követhetőség megvalósítása Követelmények és modellelemek közötti kapcsolatok Integráció az Eclipse modellező eszközbe

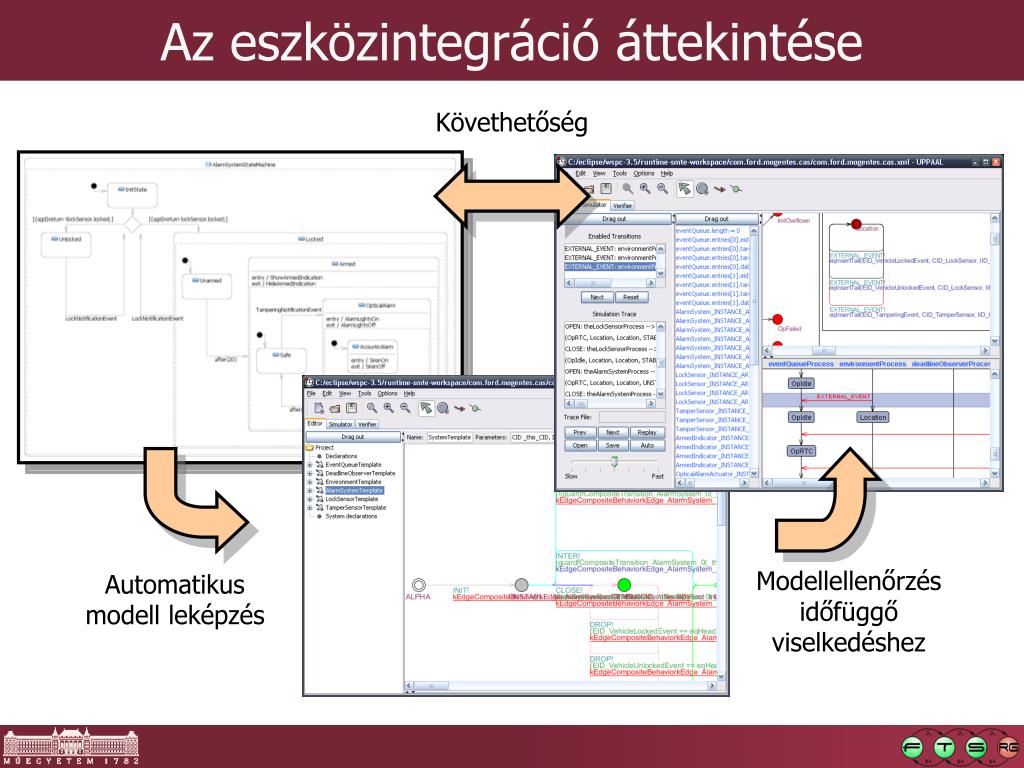

  6. Az eszközintegráció áttekintése Követhetőség Modellellenőrzésidőfüggő viselkedéshez Automatikusmodell leképzés

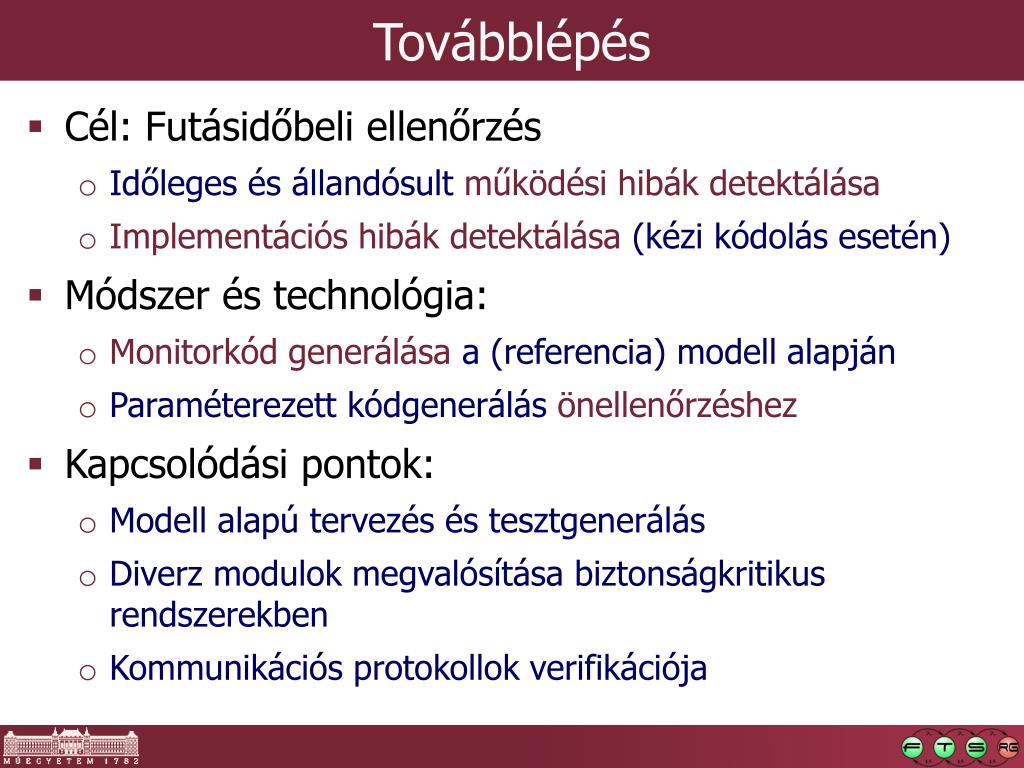

  7. Továbblépés Cél: Futásidőbeli ellenőrzés Időleges és állandósult működési hibák detektálása Implementációs hibák detektálása (kézi kódolás esetén) Módszer és technológia: Monitorkód generálása a (referencia) modell alapján Paraméterezett kódgenerálás önellenőrzéshez Kapcsolódási pontok: Modell alapú tervezés és tesztgenerálás Diverz modulok megvalósítása biztonságkritikus rendszerekben Kommunikációs protokollok verifikációja
