Systèmes distribués

1. Systèmes distribués C. Delporte-Gallet (ESIEE-IGM) (cd@liafa.jussieu.fr) H. Fauconnier (LIAFA Université Paris 7) (hf@liafa.jussieu.fr) Enpc

2. Plan du cours: • Introduction générale • Réseaux Principes généraux, TCP-IP, mise en œuvre • Algorithmique distribuée Horloges logiques, snapshots, état global, cohérence, transactions • Introduction au calcul parallèle PVM, mise en œuvre • Applications distribuées et services OMG Corba • Tolérance aux pannes Types de défaillances, problèmes d’accord • Grande échelle P2P, grilles de calcul Enpc

3. Introduction • Diversité des systèmes distribués: • Quelques exemples • Systèmes embarqués: ex avionique aérospatiale • Coopération faible • Fortement « synchrone » • Tolérance aux pannes (safety critical) • Durée de vie • Pas de problème de confidentailité • Client(s)/serveur(s) • Modèle assez général ( ≠ pair à pair) • Généralement asynchrone • Des réseaux locaux au réseaux de grande taille • Continuité du service: réplication (assurer la cohérence!) • Problème de sécurité et de confidentialité Enpc

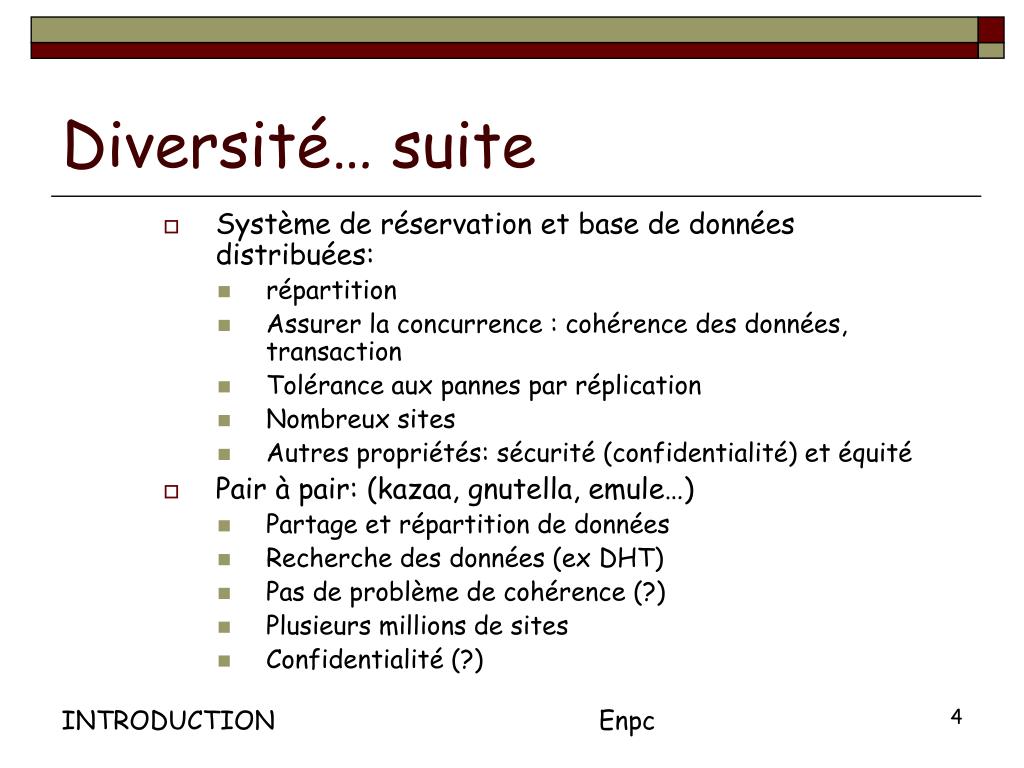

4. Diversité… suite • Système de réservation et base de données distribuées: • répartition • Assurer la concurrence : cohérence des données, transaction • Tolérance aux pannes par réplication • Nombreux sites • Autres propriétés: sécurité (confidentialité) et équité • Pair à pair: (kazaa, gnutella, emule…) • Partage et répartition de données • Recherche des données (ex DHT) • Pas de problème de cohérence (?) • Plusieurs millions de sites • Confidentialité (?) Enpc

5. Diversité… • Grille de calcul • Calculs parallèles • Efficacité, algorithmique • Plusieurs centaines de milliers de sites • Le web comme système à image unique • Stockage réparti • Puissance de calcul arbitrairement grande Enpc

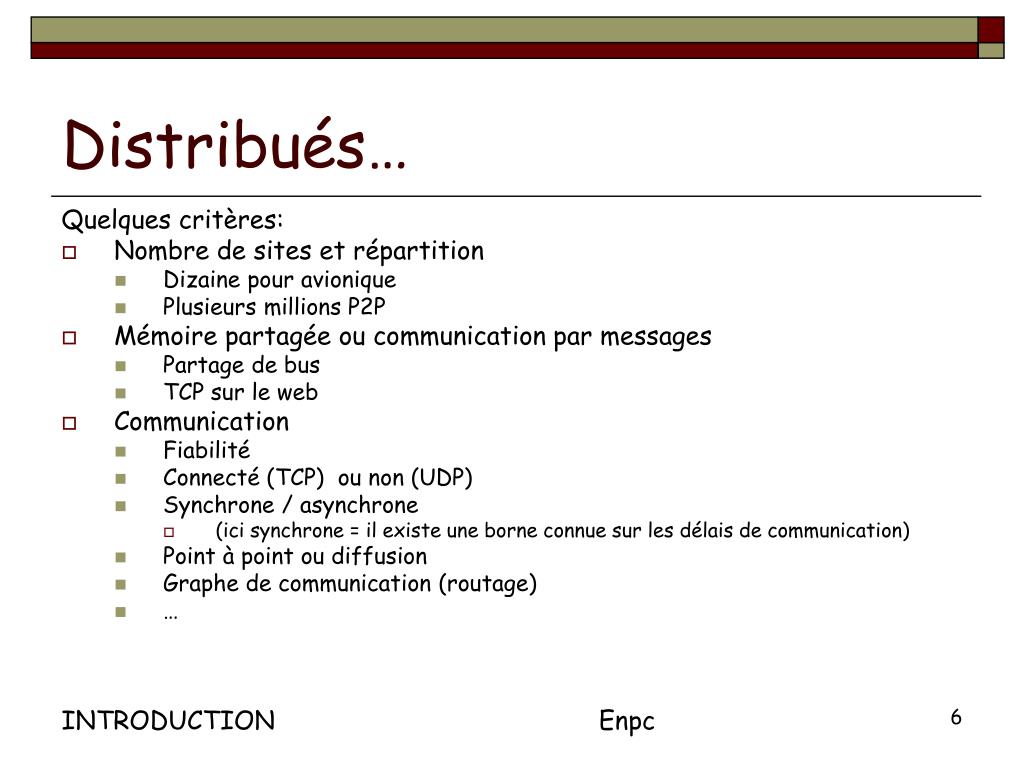

6. Distribués… Quelques critères: • Nombre de sites et répartition • Dizaine pour avionique • Plusieurs millions P2P • Mémoire partagée ou communication par messages • Partage de bus • TCP sur le web • Communication • Fiabilité • Connecté (TCP) ou non (UDP) • Synchrone / asynchrone • (ici synchrone = il existe une borne connue sur les délais de communication) • Point à point ou diffusion • Graphe de communication (routage) • … Enpc

7. Critères… • Processeurs synchrones ou asynchrones, horloges globales ou locales • (ici synchrone = le temps pour effectuer un pas de calcul est connu) • Exemple: • calcul parallèle : à chaque top tous les processeurs font un pas de calcul, les échanges se font pas partage de la mémoire: PRAM. Problème de la gestion des conflits d’accès • Tolérances aux pannes: • Quel type de défaillances? • Processeurs / communication • La redondance • Active • Passive • Sécurité (confidentialité) • Cryptographie • … Enpc

8. Le cours: objectifs • La réalité de base: le réseau • Calculs parallèles: comment implémenter des algorithmes parallèles (exemple PRAM) sur des réseaux de processeurs -> PVM • Définir des standards et des classes d’applications distribuées (exemples client/serveur, modèles de la répartition) -> OMG Corba Enpc

9. Le cours: objectifs • Algorithmes: • Spécificité de l’algorithmique distribuée Enpc

10. Algorithmique • Une algorithmique « différente » • Parallélisme: répartir les calculs localement -> d’autres algorithmes • Distribué: état local accessible, état global du système difficile (ou impossible) à obtenir • Tolérance aux pannes: types de défaillances. Problèmes d’accords. Enpc

11. Deux exemples… Enpc

12. Terminaison distribuée • Chaque employé est dans un bureau: • Un téléphone • Une pile de dossiers à traiter • Il peut (de façon imprévisible) • Traiter des dossiers et peut être amené à donner du travail aux autres • Recevoir du travail à faire des autres • Il sait s’il a fini (localement) son travail (mais attention même dans ce cas il peut encore recevoir du travail) Enpc

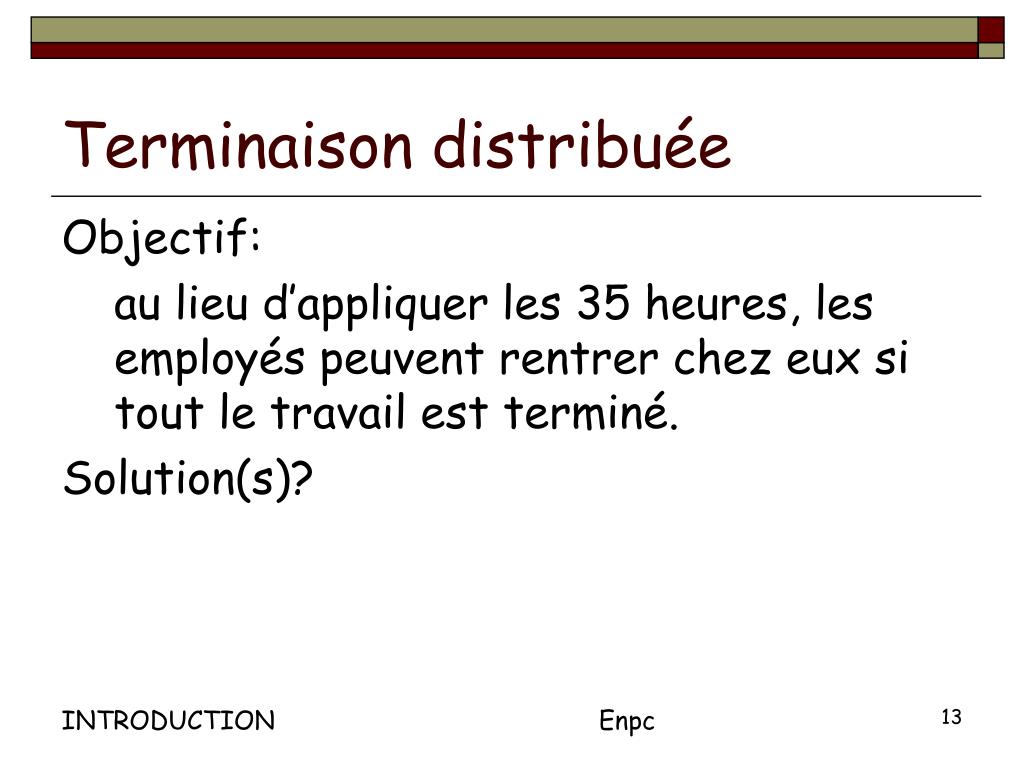

13. Terminaison distribuée Objectif: au lieu d’appliquer les 35 heures, les employés peuvent rentrer chez eux si tout le travail est terminé. Solution(s)? Enpc

14. Chaque employé Fait de façon non déterministe: *[ ¬fini -> travail □ ¬fini -> envoyer message pour donner du travail □ ¬fini -> fini = true □ reçu message -> fini = false ] Terminaison locale: fini Terminaison distribuée: pour tout processus p finip Enpc

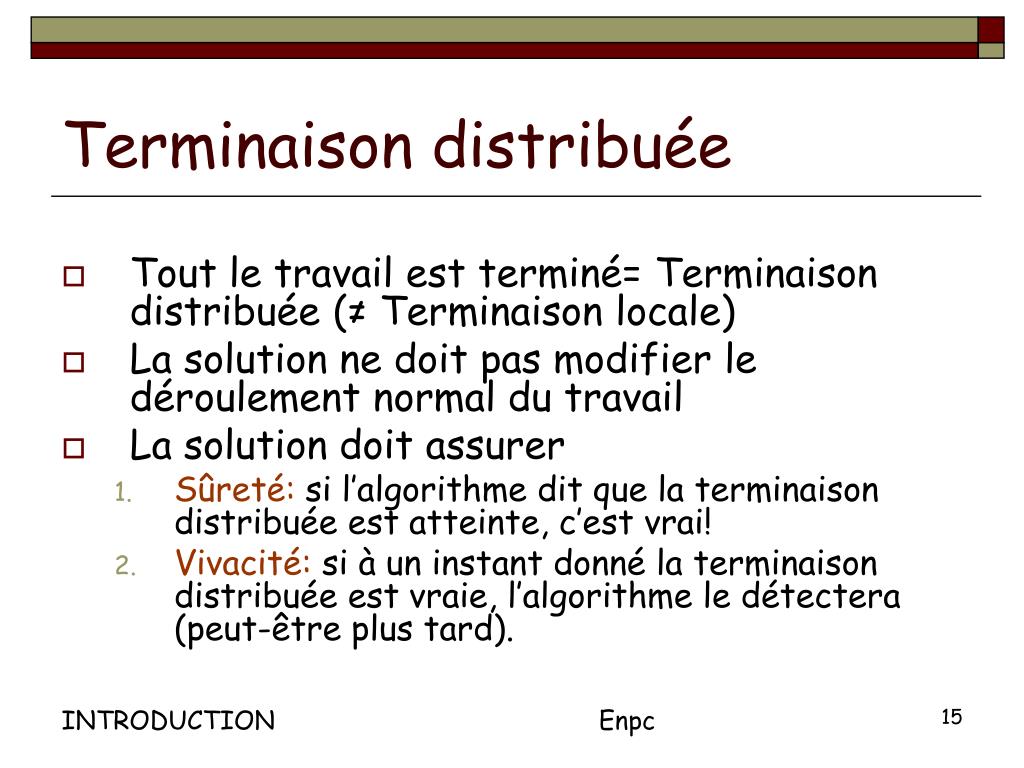

15. Terminaison distribuée • Tout le travail est terminé= Terminaison distribuée (≠ Terminaison locale) • La solution ne doit pas modifier le déroulement normal du travail • La solution doit assurer • Sûreté: si l’algorithme dit que la terminaison distribuée est atteinte, c’est vrai! • Vivacité: si à un instant donné la terminaison distribuée est vraie, l’algorithme le détectera (peut-être plus tard). Enpc

16. Remarques : • La terminaison distribuée est la conjonction des terminaisons locales • La terminaison distribuée est une propriété stable. • Si TD est vraie à l’instant t,TD sera vraie pour tout t’>t (condition du problème) (importance du téléphone!) Enpc

17. Terminaison distribuée • Une solution: • Si quelqu’un a terminé localement, il lance un parcours de jeton v1 (consultation séquentielle de tout le monde) en demandant si on a terminé • Quand v1 arrive chez moi, je garde le jeton jusqu’à ce que j’ai terminé localement • Si l’initiateur du jeton reçoit v1, il lance un parcours de jeton v2, • Quand v2 arrive chez moi, si j’ai terminé localement ET je n’ai rien fait depuis v1 alors je transmets le jeton au suivant • Si l’initiateur reçoit v2, la terminaison distribuée est atteinte. Enpc

18. Principe • Soit Up l’instant où v1 arrive en p et Dp l’instant où v2 arrive en p. On a: • Terminaison locale de p entre Up et Dp • Comme v1 visite tous les sites et v2 commence après la fin de v1, si i est l’initiateur, on a: • Terminaison locale de tous les p entre Di et Dp • => en Di terminaison locale de tous les p et donc terminaison distribuée en Di • La terminaison distribuée est stable donc pour tout t>Di on a encore la terminaison distribuée • Sûrete Enpc

19. Principe… • La vivacité: • Supposons que la terminaison distribuée soit réalisée: • Soit p le dernier processus ayant atteint la terminaison locale, les jetons v1 et v2 qu’il lance lui reviendront et la terminaison distribuée est bien détectée • (on peut bien sûr améliorer cet « algorithme » en gérant mieux les jetons, on peut généraliser à des « vagues » (consultation de tous et on sait quand tout le monde a été consulté))… Enpc

20. Deuxième exemple… • Accord byzantin: • Armée byzantine: • Généraux traîtres et généraux honnêtes • Un traître peut faire n’importe quoi (adversaire) • Un général honnête respecte son code • Communication synchrone par messages • Un général en chef donne un ordre (attaque ou repli stratégique) Enpc

21. Accord byzantin • Assurer que tous les généraux honnêtes prennent la même décision et que cette décision est l’ordre donné par le général en chef (si ce dernier est honnête!) • Décision irrévocable telle que: • Accord: si p et q sont honnêtes p et q ne peuvent décider différemment • Terminaison: si p est honnête il décidera (une seule fois) • Validité: si le général en chef est honnête, la seule décision possible est son ordre Enpc

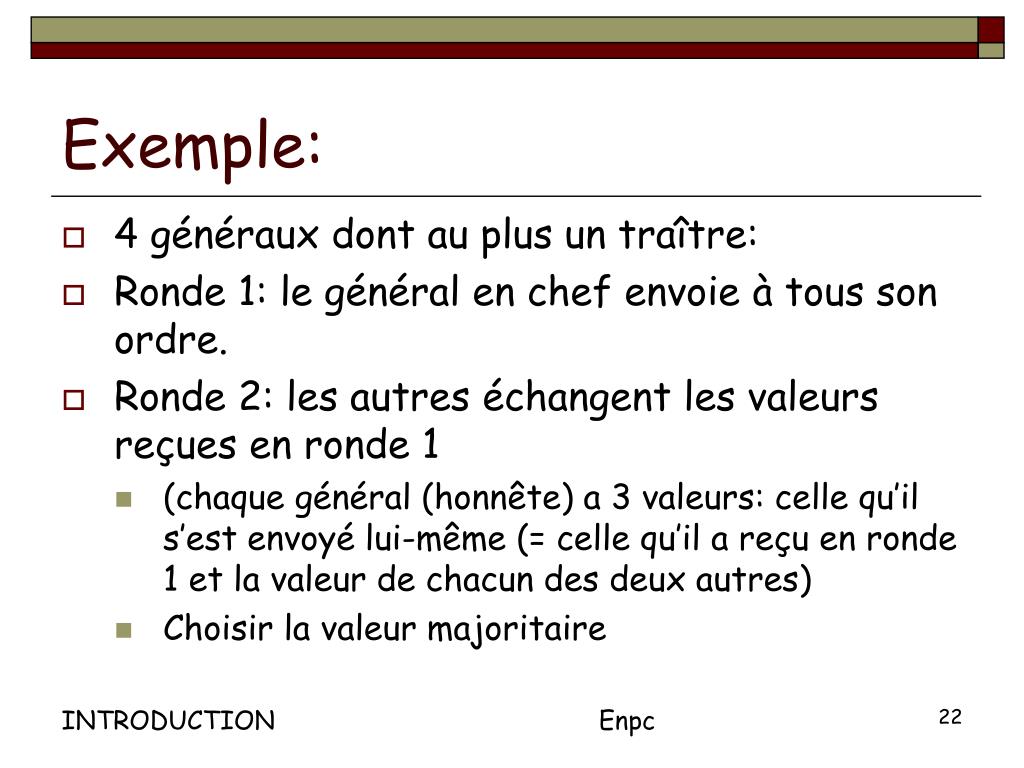

22. Exemple: • 4 généraux dont au plus un traître: • Ronde 1: le général en chef envoie à tous son ordre. • Ronde 2: les autres échangent les valeurs reçues en ronde 1 • (chaque général (honnête) a 3 valeurs: celle qu’il s’est envoyé lui-même (= celle qu’il a reçu en ronde 1 et la valeur de chacun des deux autres) • Choisir la valeur majoritaire Enpc

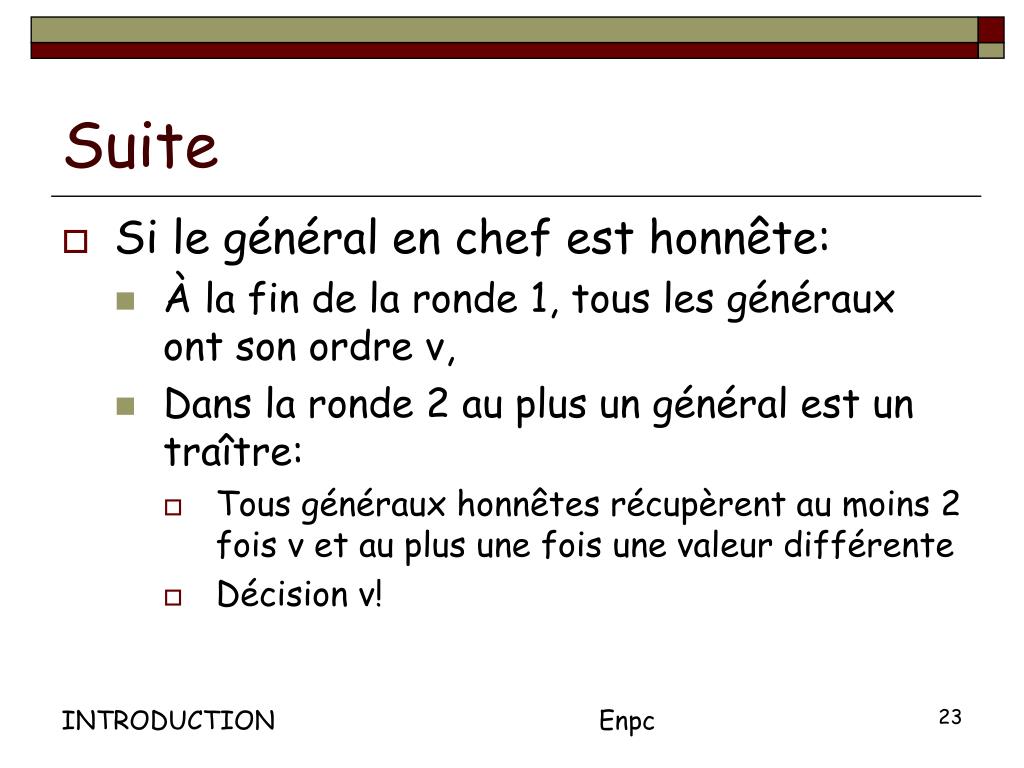

23. Suite • Si le général en chef est honnête: • À la fin de la ronde 1, tous les généraux ont son ordre v, • Dans la ronde 2 au plus un général est un traître: • Tous généraux honnêtes récupèrent au moins 2 fois v et au plus une fois une valeur différente • Décision v! Enpc

24. Fin • Si le général en chef est un traître, en ronde 2 il n’y a plus que des généraux honnêtes! • À la fin de la ronde 2 ils ont tous les mêmes valeurs ce qui assure l’accord! • Généralisation? Enpc

25. Et s’il n’y a que trois généraux dont 2 sont honnêtes? Intuition… C :1 C C 1 A B: 1 A :0 B :0 A 0 B Décision 1 Décision 0 Décision ? Enpc
