  1. EL HARDWARE (I)MICROPROCESADORYMEMORIAS

  2. HARDWARE Y SOFTWARE • Hardware es lo que existe físicamente, tiene peso y volumen: la pantalla, los cables, un CD, etc • Software son datos, no tienen peso ni volumen: el sistema operativo, los programas, los archivos.

  3. El Hw del ordenador • La parte básica del ordenador es la placa madre (motherboard) o placa base

  4. Placa base • En ella están el procesador y la memoria principal • Además tiene conectores para los periféricos externos e internos.

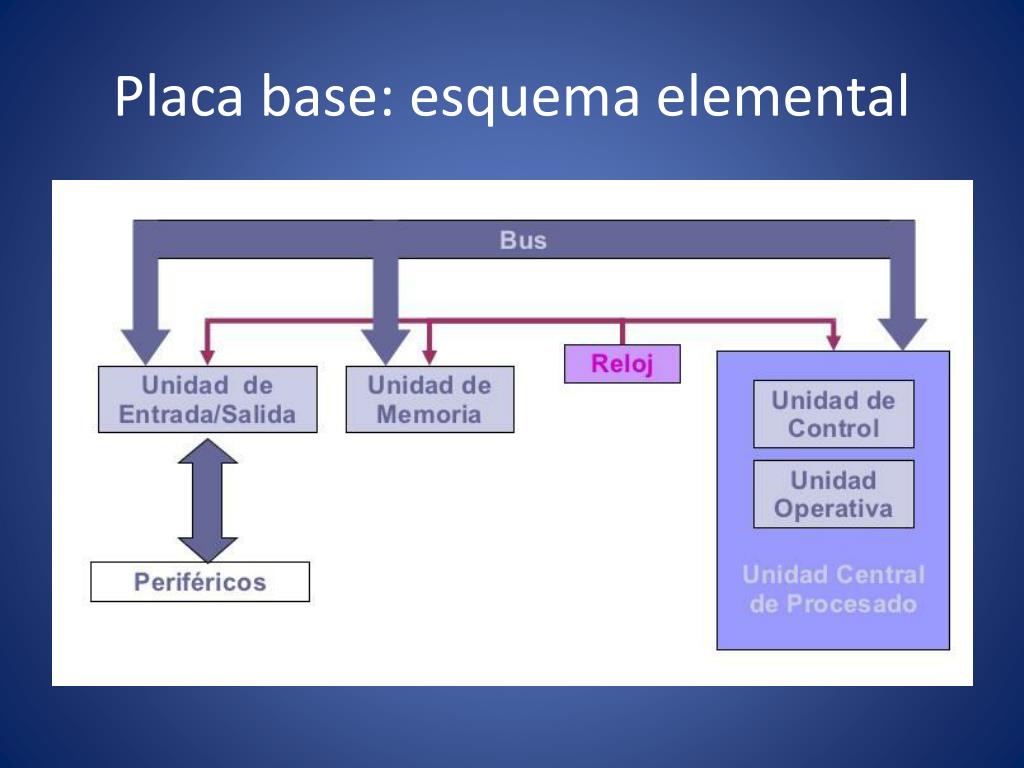

  5. Placa base: esquema elemental

  6. MICROPROCESADOR • En la placa base se encuentra la Unidad Central de Proceso (CPU) o microprocesador. • Es el “cerebro” de la placa. Se comunica con el resto mediante pines soldados a pistas de cobre.

  7. Las principales limitaciones a su crecimiento son el número de pines y el calor que tiene que evacuar. • Al principio se le añadieron disipadores • Y desde el Pentium II se le incorporó un ventilador para evacuar el calor.

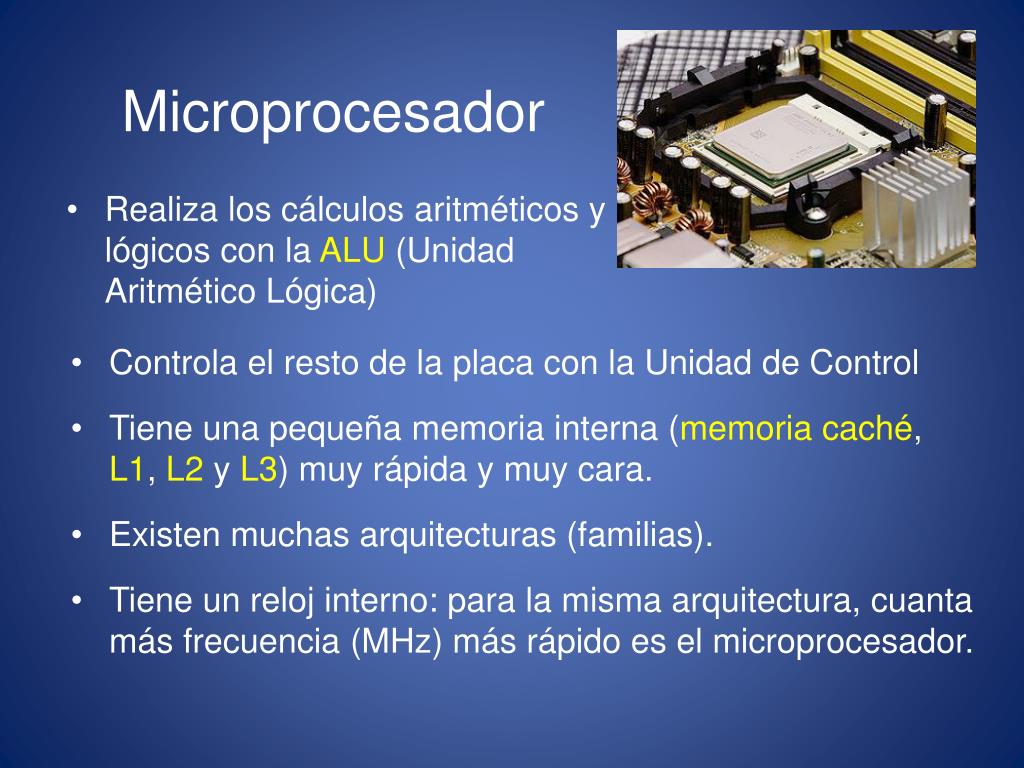

  8. Microprocesador • Realiza los cálculos aritméticos y lógicos con la ALU (Unidad Aritmético Lógica) • Controla el resto de la placa con la Unidad de Control • Tiene una pequeña memoria interna (memoriacaché, L1, L2 y L3) muy rápida y muy cara. • Existen muchas arquitecturas (familias). • Tiene un reloj interno: para la misma arquitectura, cuanta más frecuencia (MHz) más rápido es el microprocesador.

  9. Se relaciona con el resto del mundo mediante los buses (conjuntos de pistas): • Los tres buses están incluidos en el FSB (Front Side Bus) que sale del microprocesador. • Bus de datos (dato a transmitir). • Bus de direcciones (dónde está o se envía el dato) • Bus de control: reloj, señales para activar y desactivar

  10. Mediante el FSB el microprocesador se comunica con el Chipset (North Bridge y South Bridge), que reparte los buses al resto de los componentes. MICROPROCESADOR FSB Disco duro Tarjeta gráfica North bridge South bridge CD / DVD RAM Tarjetas Puertos

  11. Gracias al chipset un mismo microprocesador funciona con muchas placas madre distintas (cada una tiene su propio chipset)

  12. MEMORIA PRINCIPAL • ES LA MEMORIA DE LA PLACA BASE • PARA GUARDAR DATOS DE TRABAJO • CUATRO TIPOS: • MEMORIA CACHÉ (DENTRO DEL MICROPROCESADOR • MEMORIA ROM-BIOS • MEMORIA CMOS-BIOS • MEMORIA RAM

  13. MEMORIA ROM-BIOS • Guarda el programa de arranque del PC (Basic Input Output System) hasta que se cargue el S.O. principal.

  14. Los datos se conservan al apagar y no se pueden borrar (no se podría arrancar nunca más).

  15. MEMORIA CMOS-BIOS • Guarda datos que sí pueden cambiarse (fecha, hora, predisposiciones) y que se guardan al apagar. • Para conservar los datos usa una pila

  16. Podemos cambiar ciertas configuraciones durante el arranque del BIOS.

  17. LA MEMORIA RAM • La RAM es una memoria rápida que va insertada en unas ranuras con clips de la placa madre, para poder cambiarlas o añadir más.

  18. Cuando abrimos un programa (doble clic) se carga en la RAM y allí se ejecuta. También están allí nuestros datos y documentos hasta que damos a “Guardar”. • Se han ido fabricando versiones diferentes de RAM, cada vez más rápidas y con más tamaño. Tienen formas y tamaños diferentes, no pueden intercambiarse

  19. Está formada por componentes electrónicos (circuitos de transistores), sobre una placa de circuito impreso. • No es una memoria permanente: al apagar el PC los datos se pierden. • Su tamaño es siempre mucho menor que el del disco duro (no almacena todo a la vez).

  20. Si un ordenador tiene poca RAM, los programas tienen que usar el disco duro y tienden a ir muy lentos o bloquearse. • Si la RAM es suficiente no conseguimos nada añadiendo más, el ordenador no irá más rápido.

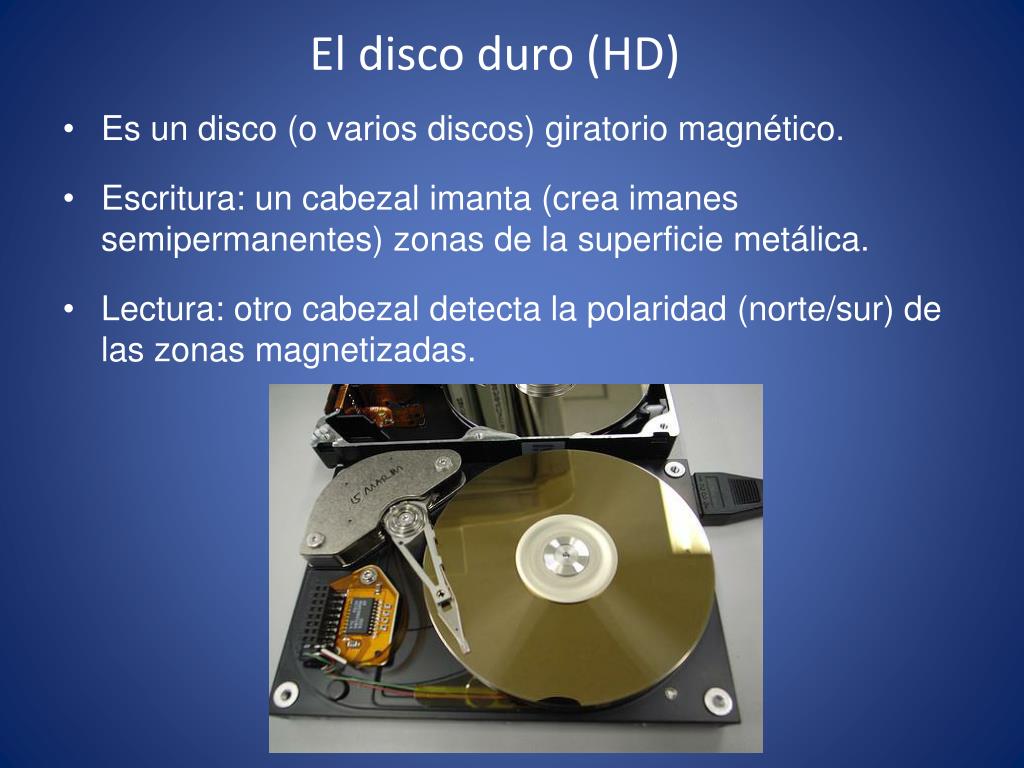

  21. El disco duro (HD) • Es un disco (o varios discos) giratorio magnético. • Escritura: un cabezal imanta (crea imanes semipermanentes) zonas de la superficie metálica. • Lectura: otro cabezal detecta la polaridad (norte/sur) de las zonas magnetizadas.

  22. En él se almacena el Sistema Operativo (Windows), los programas (Word, Messenger), y los datos de usuario (imágenes, documentos). • En Windows suele designarse por la letra C: (y si hay más, como D: E: etc).

  23. Va dentro de la caja del ordenador y se conecta a la placa madre mediante un bus: • IDE (cable plano, hasta dos HD por cable) o • SATA (un cable por disco). • Un ordenador podría funcionar usando sólo el disco duro, pero sería tremendamente lento. Por eso se usa una memoria más rápida: la RAM.
