Transmission Media

Transmission Media. Conducted Media ตัวกลางที่เป็นตัวนำสัญญาณ Radiated Media ตัวกลางที่เป็นตัวพาสัญญาณ. Conducted Media. - ตัวนำสัญญาณด้วยไฟฟ้า เช่น สาย Coaxial, UTP - ตัวนำสัญญาณด้วยแสง เช่น สาย Fiber optic. Radiated Media. - คลื่นวิทยุ เช่น ไมโครเวฟ - คลื่นแสง เช่น อินฟาเรด.

adrian-patton
Download Presentation

Transmission Media

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

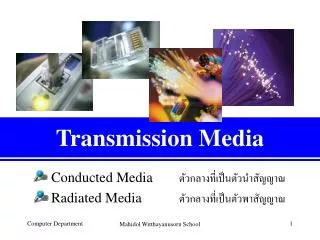

  1. Transmission Media Conducted Media ตัวกลางที่เป็นตัวนำสัญญาณ Radiated Mediaตัวกลางที่เป็นตัวพาสัญญาณ Mahidol Witthayanusorn School

  2. Conducted Media - ตัวนำสัญญาณด้วยไฟฟ้าเช่น สาย Coaxial, UTP - ตัวนำสัญญาณด้วยแสง เช่น สาย Fiber optic Radiated Media - คลื่นวิทยุเช่น ไมโครเวฟ - คลื่นแสง เช่น อินฟาเรด Mahidol Witthayanusorn School

  3. Conducted Media:สายคู่บิดเกลียว (Twisted pair) • ลักษณะเป็นเกลียวคู่ มีฉนวนหุ้ม คุณสมบัติมีการทนต่อสัญญาณรบกวนได้ดีกว่าเส้นลวดธรรมดาที่มีโอกาสเกิด Cross Talk • สายคู่บิดเกลียว แบ่งออกเป็น • Shield Twisted Pair (STP) • Unshield Twisted Pair (UTP) คือ การที่มีสายสองเส้น หรือมากกว่าสองเส้นมาอยู่ด้วยกัน ภายในที่หุ้มเดียวกัน ทำให้ข้อมูลจากสายหนึ่งอาจไปรบกวนข้อมูลในอีกสายหนึ่งได้ การที่บิดคู่สายให้เป็นเกลียวจะเป็นการลดผลของการรบกวนซึ่งกันและกันได้ Mahidol Witthayanusorn School

  4. Conducted Media:สายคู่บิดเกลียว (Twisted pair) 1. Unshield Twisted Pair (UTP) มีลักษณะคล้ายกับสายโทรศัพท์ ใช้กันมากในการเชื่อมโยงระบบเครือข่าย เนื่องจากราคาถูก ติดตั้งและบำรุงรักษาง่าย รายละเอียดเพิ่มเติม: [1] | [2] | [3] 2. Shield Twisted Pair (STP) ออกแบบมาเพื่อแก้ปัญหาของ UTP ที่สายไม่ถูก shield และมักใช้กับการต่อในเครือข่ายของ Ethernet หรือ Token Ring Mahidol Witthayanusorn School

  5. Conducted Media:สายโคแอกเชียล (Coaxial cable) ราคาแพงกว่า UTP แต่มีปัญหาการถูกรบกวนน้อยกว่า แบ่งได้เป็น 2 แบบ คือ • Thicknet : ทนทานต่อสัญญาณรบกวนภายนอกได้ดีกว่า • Thinnet : ถูกรบกวนได้ง่ายกว่า • รายละเอียดเพิ่มเติม: [1] | [2] | [3] Mahidol Witthayanusorn School

  6. Conducted Media:สายใยแก้วนำแสง (Fiber Optic) หลักการทั่วไปของการสื่อสารในสายไฟเบอร์ออปติกคือการเปลี่ยนสัญญาณ (ข้อมูล)ไฟฟ้าให้เป็นคลื่นแสงก่อนจากนั้นจึงส่งออกไปเป็นพัลส์ของแสงผ่านสายไฟเบอร์ออปติกสายไฟเบอร์ออปติกทำจากแก้วหรือพลาสติกสามารถส่งลำแสงผ่านสายได้ทีละหลายๆลำแสงด้วยมุมที่ต่างกันลำแสงที่ส่งออกไปเป็นพัลส์นั้นจะสะท้อนกลับไปมาที่ผิวของสายชั้นในจนถึงปลายทาง สาย Fiber Optic มักใช้ในระบบแบบจุดต่อจุด ข้อดีคือมีความปลอดภัยของข้อมูลสูง แต่ราคาแพง และเสียค่าใช้จ่ายสูงมากเมื่อเทียบกับแบบอื่น รายละเอียดเพิ่มเติม: [1] | [2] Mahidol Witthayanusorn School

  7. Radiated Media:คลื่นไมโครเวฟ (Microwave) การส่งสัญญาณข้อมูลไปกลับคลื่นไมโครเวฟเป็นการส่งสัญญาณข้อมูลแบบรับช่วงต่อๆกันโดยจะรับ-ส่งสัญญาณจากสถานีหนึ่งไปยังอีกสถานีหนึ่งแต่ละสถานีจะครอบคลุมพื้นที่รับสัญญาณประมาณ30-50กม. รายละเอียดเพิ่มเติม: [1] Mahidol Witthayanusorn School

  8. Radiated Media:ดาวเทียม (Satellite) ดาวเทียมก็คือสถานีไมโครเวฟลอยฟ้านั่นเองซึ่งทำหน้าที่ขยายและทบทวนสัญญาณข้อมูลรับและส่งสัญญาณข้อมูลกับสถานีดาวเทียมที่อยู่บนพื้นโลก รายละเอียดเพิ่มเติม: [1] Mahidol Witthayanusorn School

  9. ตัวอย่างการใช้สายสื่อสัญญาณ / ตัวกลาง ที่มา : Department of Computer Engineer, Kasetsart University Mahidol Witthayanusorn School

  10. References http://www.easyhome.in.th/review/winroute3.htm http://www.easyhome.in.th/review/bnc http://www.moultonco.com/new/semnotes/telecomm/tlfpics.htm http://www.cnet.net.th/service/dial_pic/Le.htm http://www.thaiwbi.com/course/data_com/sys.html Mahidol Witthayanusorn School
