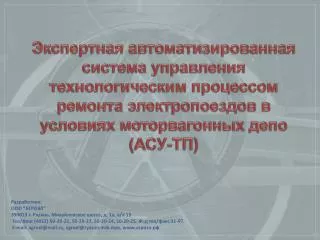

  1. Экспертная автоматизированная система управления технологическим процессом ремонта электропоездов в условиях моторвагонных депо (АСУ-ТП) Разработчик: ООО “АГРОЭЛ” 390013 г. Рязань, Михайловское шоссе, д. 1а, а/я 15 Тел/факс (4912) 50-20-21, 50-20-23, 50-20-24, 50-20-25. Ж-д тел/факс 31-97. E-mail: agroel@mail.ru, agroel@ryazan.msk.mps, www.агроэл.рф

  2. Назначение системы АСУ -ТП Автоматизация процессов контроля, за соблюдением регламента выполняемых работ по техническому обслуживанию и ремонту подвижного состава, выработки и реализации управляющих воздействий на организацию технологического процесса ремонта в соответствии с принятым критерием управления. Управление бизнес процессами предприятия. Перечень решаемых задач системой АСУ-ТП • Пооперационный контроль соблюдения технологии выполнения ТО и Р электропоездов, последовательности и полноты выполненных операций по каждому производственному подразделению предприятия; • Сбор технологической информации о ходе и времени выполнения технологического процесса ТО и Р электропоездов в единую информационную базу данных предприятия с ведением архива технологической документации на глубину до 5-ти лет ; • Визуализация хода технологического процесса ТО и Р подвижного состава; • Повышение исполнительской дисциплины на основе использования механизма идентификации объектов ремонта и ремонтного персонала предприятия; • Учет рабочего времени работников предприятия; • Автоматическое формирование отчетных (выходных) форм по результатам выполненного ТО и Р, формирование электронного паспорта на электропоезд в соответствии с требованиями нормативно-технической документации; • Анализ себестоимости выполненного ТО и Р электропоездов;

  3. Организационная схема аппаратных средств системы АСУ-ТП Электроаппаратный цех АСУ склад СЕРВЕР БД Электромашинный цех Дежурный по депо Цех ТО-3, ТР-1 Цех ТР-2, ТР-3 Участок по ремонту компрессоров Участок по ремонту автосцепного устройства Участок по ремонту токоприемников Колесно-редукторный цех Переходная кладовая Проходная Цех КИП АРМ ВЧ-11 … … … … … … … … … … …

  4. АСУ-ТП в колёсно-редукторном ЦЕХЕ 2 Регистрация электропоезда, прибывшего для прохождения ТО и Р Входной контроль Входной контроль метка объектного контроля личная карта работника 1 3 Экранные формы пульта ввода информации для определения метки объектного контроля Дежурный по депо Экранные формы ввода основных параметров колёсной пары

  5. арм мастера колёсно-редукторного ЦЕХа Отображение информации в режиме ОН-лайн Ремонт редуктора Обточка КП Сборка мот. КП и ДСК Мойка ДСК КП 5. Каждая операция, вводимая на пульты со всех участков колесного отделения просматривается мастером отделения с рабочего места (АРМ мастера). Время прохождения поста - меньше нормы - в норме - превышение нормы Список колесных пар АРМ мастера Вибро-диагностика Разборка КП Входной контроль Приемка Ремонтные участки (посты) - пост пройден (все операции завершены и подтверждены личной картой (ЛК)) - пост не пройден (идёт процесс выполнения операции) - брак (пост пройден, но в процессе операции введен браковочный параметр) Мастер цеха может просмотреть характер выполненного ремонта по каждой выбранной им колёсной паре на каждом из рабочих мест цеха.

  6. АСУ-ТП в колёсно-редукторном ЦЕХЕ Сборка мот. КП и ДСК Ремонт редуктора Мойка ДСК КП Обточка КП СЕРВЕР БД АРМ мастера Вибро-диагностика Разборка КП Входной контроль Приемка

  7. Выходные формы документов системы асу-ТП

  8. Экономическая часть системы • Использование экономической составляющей в системе АСУ ТП позволит: • - управление бизнес процессом предприятия; • - сделать механизм учета затрат наиболее «прозрачным» для их объективной оценки; • своевременно получать данные о сложившемся уровне фактической себестоимости выполненных работ при ТО и Р электропоездов в части прямых затрат, а также иметь возможность отслеживать уровень затрат в режиме on-line; • - проводить анализ состава и структуры затрат, их динамику по каждой технологической операции, производственному подразделению и предприятию в целом; • - планировать затраты на ТО и Р, базируясь на данных отчетного периода; • - выявлять причины возникновения затрат, не обусловленных нормальной организацией технологического процесса: сверхнормативного расхода материалов и запасных частей, электроэнергии, доплат рабочим за сверхурочные работы, потерь от простоев оборудования, аварий, брака, нарушениями технологической и трудовой дисциплины; • - осуществлять контроль за соблюдением норм расхода материалов и запасных частей; • осуществлять контроль за соблюдением норматива трудовых затрат.

  9. Расчет стоимости ремонта вагона в режиме ОН-лайн и за выбранный период работы отчётные формы документов

  10. Расчет стоимости ремонта вагона ПО ЦЕХАМ ДЕПО в режиме ОН-Лайн отчётные формы документов
