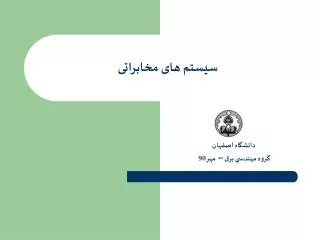

  1. سیستم های مخابراتی دانشگاه اصفهان گروه مهندسي برق – مهر 90

  2. خدای هرکس همان است که بسیار به یاد اوست

  3. مراجع درس • Communication Systems by Simon Haykin, John Wiley & Sons Inc. 4th Ed.

  4. مراجع درس • Communication Systems Engineering by John G. Proakis , Masoud Salehi Prentice Hall 2 nd Ed. 2001

  5. مراجع درس • Digital & Analog Communication Systems Leon W.Couch Prentic Hall 6th edition 2001

  6. مراجع درس • Communication Systems A.B Carlson Mc Graw-Hill 4th edition 2001

  7. مراجع درس • سیستمهای مخابراتی دیجیتال و آنالوگ By K.S. Shanmugamترجمه دکتر محمد رضا عارف

  8. ارزيابي • امتحانات مقطعی (کوییز) 5% • امتحان ميان ترم 30% • امتحان پایان ترم 60% • تکالیف 10%

  9. سر فصل درس • مقدمه: نگاه کلی به سیستمهای مخابراتی (گذشته - حال-آینده) • مدولاسیون امواج پیوسته ( آنالوگ ) • فرآیندهای تصادفی • نويز در مدولاسيون امواج پيوسته • مدولاسیون پالس ( حرکت به سوی سیستمهای دیجیتال ) • ارسال پالس در باند پایه ( ارسال دیجیتال ) • مروري بر مخابرات دیجیتال

  10. نگاه کلی به سیستمهای مخابراتی • مخابرات یعنی ارسال اطلاعات بین دو نقطه متفاوت

  11. بررسی تاریخی • 1837: اختراع تلگراف توسط ساموئل مورس

  12. بررسی تاریخی • 1876:اختراع تلفن توسط گراهام بل

  13. بررسی تاریخی • سیستمهای تلفنی اولیه ساده و محدود بهگسترش در حوزه چند صد کیلومتر بودند

  14. بررسی تاریخی • جنگهای جهانی موجب شد سیستم تلفنی دوسوی اقیانوسها را بهم متصل کند. • سیستمهای سوئیچینگ PSTN

  15. بررسی تاریخی – مخابرات بيسيم • 1864: پیش بینی وجود امواج الکترومغناطیسی فرمول بندی توسط ماکسول • اورستد • فارادی فارادي

  16. بررسی تاریخی – مخابرات بيسيم فارادي

  17. بررسی تاریخی – مخابرات بيسيم • اساس کار : تبدیل میدانهای الکتریکی و مغناطیسی به همدیگر

  18. بررسی تاریخی • 1901: سیگنالهای رادیویی از فاصله ی بیش از 1000 کیلومتر دریافت شد.

  19. بررسی تاریخی • 1920: شروع استفاده از رادیوی AM

  20. بررسی تاریخی • 1929: ارائه اولین سیستم تلویزیونی

  21. بررسی تاریخی • 1933: ساخت اولین سیستم مخابراتی FM توسط ارمسترانگ

  22. بررسی تاریخی • 1947: اختراع ترانزیستور

  23. بررسی تاریخی • 1958: اولین مدارهای مجتمع

  24. بررسی تاریخی • 1965: اولین سیستمهای مخابرات ماهواره ای تجاری

  25. بررسی تاریخی – سالهاي اخير

  26. بررسی تاریخی – سالهاي اخير • کابلهای نوری (پهنا باند زیاد )

  27. بررسی تاریخی – سالهاي اخير • کامپیوتر ( پردازش )

  28. بررسی تاریخی – سالهاي اخير • مخابرات سلولی

  29. بررسی تاریخی – سالهاي اخير • wireless network

  30. بررسی تاریخی – سالهاي اخير • Bluetooth

  31. سیستمهای مخابراتی امروز • رادیو و تلویزیون Broadcasting

  32. سیستمهای مخابراتی امروز ● شبکه تلفنی تلفنهای خانگی از طریق زوج سیم به هم تابیده به مراکز سوییچ متصل می شوند و از آن طریق مسیریابی می شوند. Local Switching Office (Exchange) Local Switching Office (Exchange) Long Distance Lines (Fiber) Fax Modem Local Line (Twisted Pair)

  33. سیستمهای مخابراتی امروز- مودمها و فاکس • خطوط تلفنی مخصوص voice • ارسال داده هاي ديجيتال با كمك پردازش و بدون تغییر در المانهای سر راه • استفاده از پهنای باند مشابه سیگنال صحبت (استفاده بهینه از پهنای باند خطوط تلفنی ) • مودمهای مخصوص مثل ADSL تا نرخ چند Mbps

  34. سیستمهای مخابراتی امروز-سیستم سلولی ● تقسيم منطقه به چند سلول برای افزایش ظرفیت • نصب آنتنهایBTS در هر سلول • تخصيص یک باند فرکانسی به هر سلول

  35. سیستمهای مخابراتی امروز-سیستم سلولی ● باند فرکانسی سلولهای مجاور با همدیگر متفاوت است.(در اغلب موارد) و در سلولهای دورتر تکرارمی شوند.

  36. سیستمهای مخابراتی امروز-سیستم سلولی تهران ● ارتباط بین سلولها از طریق یک مرکزسوييچ. BS BS اصفهان MTSO MTSO PSTN BS Internet

  37. سیستمهای مخابراتی امروز-سیستم سلولی تهران ● استفاده از PSTN برای ارتباط درسطح جهانی BS BS اصفهان MTSO MTSO PSTN BS Internet

  38. سیستمهای مخابراتی امروز-سیستم سلولی ● شبکه سلولی قدیمی: مدولاسیون FM • شبکه های جدیدتر: انواع مدولاسیونهاي دیجیتال

  39. 0101 0101 1011 1011 سیستمهای مخابراتی امروز- شبکه های محلی Local Area Networks (LANs) 01011011 • اتصال کامپیوترها از طریقLAN با استفاده ازکارت شبکه • تبديل بیتها به بسته ها تقسیم میشوند و ارسال روی شبکه 01011011

  40. شبکه های محلی LANs 1011 0101 01011011 Internet Access Point ● LAN های بیسیم : با برد حدود 100 متر

  41. 1011 0101 سیستمهای مخابراتی امروز- شبکه های WAN Wide Area Networks Internet 01011011 • یک backbone در منطقه وسیع است که LAN ها وMAN ها را به هم متصل میکند. معمولا از طریق فیبرهای نوری و خطوط ماهواره ای (سرعت بالا) Bridge LAN MAN Bridge LAN Satellite and Fiber Lines

  42. 1011 0101 سیستمهای مخابراتی امروز- شبکه های WAN Internet 01011011 • اتصال MAN ها وLAN ها توسط عناصري بنام Bridge(براي ترجمه پروتكلها ) Bridge LAN MAN Bridge LAN Satellite and Fiber Lines

  43. شبکه های WAN • يك پروتكل جهاني براي انتقال و مسيريابي داده ها لازم است. اينترنت از پروتكليTCP /IPاستفاده مي كند.

  44. سیستمهای مخابراتی امروز-سیستمهای ماهواره ای • سیستمهای ماهواره ای

  45. سیستمهای مخابراتی امروز-سیستمهای ماهواره ای • ماهواره مثل يك ايستگاه ثابت فضايي عمل مي كند. • منطقه وسيعي را پوشش مي دهد يك طرفه و نسبتاً گران است.

  46. سیستمهای ماهواره ای • LEO=Low Earth Orbit • GEO=geo synchronous

  47. سیستمهای مخابراتی امروز • Bluetooth

  48. Bluetooth • يك روش عمومي براي جايگزيني كابل و سيم در سيستمهاي الكترونيكي است. • باند فركانسی2.4GHZو برد كم 100 m -10 • نرخ داده721kbps و سه كانال صوتي

  49. سیستمهای مخابراتی آینده • Digital TV

  50. سیستمهای مخابراتی آینده • : Software Radio سخت افراز از طریق software تغییر خواهد کرد.
