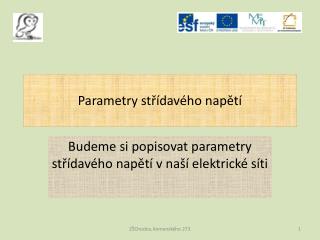

  1. Parametry střídavého napětí Budeme si popisovat parametry střídavého napětí v naší elektrické síti ZŠChodov, Komenského 273

  2. Vznik střídavého napětí Otáčením cívky v magnetickém poli vzniká v cívce střídavé elektrické napětí. obr.č.1 ZŠChodov, Komenského 273

  3. Popis střídavého napětí • Hodnoty střídavého napětí se pravidelně v čase mění • Tuto závislost vyjadřuje sinusoida • Grafem závislosti střídavého napětí na čase je také sinusoida • 1 – Umax, 2 max. rozdíl +Umax. a –Umax, 3 Uef. 4 – perioda • obr.č. 2 ZŠChodov, Komenského 273

  4. Směr elektrického proudu,parametry střídavého napětí ( Umax., Uef, f, T) • polarita napětí se mění ⇒ na elektrony působí elektrická síla dvěma navzájem opačnými směry ⇒ elektrony se pohybují půl periody jedním směrem a druhou polovinu periody druhým směrem ZŠChodov, Komenského 273

  5. Rozbor střídavého napětí v naší elektrické síti • Umax. – maximální hodnota napětí (amplituda sinusoidy) U max. = 330 V • Uef. – je to napětí, které by měl stejnosměrný zdroj se stejnými tepelnými účinky. • Uf = 0,7 . Umax, Uef. = 0,7 . 330 = 230 V • T – perioda je nejkratší doba, za kterou se průběh děje opakuje. • T = 0,02s • Frekvence f je počet period za jednu sekundu (kolikrát se jedna perioda opakuje za jednu sekundu). • f = 1/T ; f = 1/0,02 = 50 Hz (v naší síti se perioda opakuje 50 x za jednu sekundu) ZŠChodov, Komenského 273

  6. Shrnutí: • Naše elektrická síť má tyto parametry: U = 230 V, T = 0,02s a f = 50 Hz Na výše uvedené parametry jsou vyráběny veškeré elektrické spotřebiče, které doma vlastníme. Tyto údaje najdeme na štítku spotřebiče. ZŠChodov, Komenského 273

  7. Zdroje: • obr.č.1 NEUVEDEN, Neuveden. www.google.cz [online]. [cit. 23.1.2012]. Dostupný na WWW: http://www.google.cz/imgres?q=vznik+st%C5%99%C3%ADdav%C3%A9ho+nap%C4%9Bt%C3%AD&hl=cs&sa=X&rlz=1T4WQIB_csCZ514CZ514&biw=1024&bih=602&tbm=isch&tbnid=ZZ08KVFInAmV9M:&imgrefurl • Obr. č.2 KRÜGER, Matthias. http://cs.wikipedia.org [online]. [cit. 23.1.2012]. Dostupný na WWW: http://cs.wikipedia.org/wiki/Soubor:Sine_voltage.svg Použitá literatura: • NEUVEDEN, Neuveden. Střídavý proud [online]. [cit. 21.3.2012]. Dostupný na WWW: www.zsstaflova.cz/vyukove_materialy/9_rocnik/​Vznik_stridaveho_proudu.ppt • Rauner K. a kol.:Fyzika učebnice pro základní školy a víceletá gymnázia. Fraus Plzeň 200. ISBN 978-80-7238-617-8 ZŠChodov, Komenského 273
