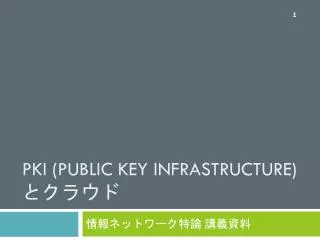

  1. PKI (Public Key Infrastructure) とクラウド 情報ネットワーク特論 講義資料

  2. インターネット上の認証 • 各種 Webサービス • 買い物、銀行口座、ホテル予約、講義登録、etc. • 計算機利用サービス • 計算機センター、クラウド、グリッド、etc. • 求められるセキュリティの要件 • 本人であること • 内容が不正に書き換えられていないこと • 内容が他人に盗み見られないこと

  3. 例) クラウド • インターネット上のサービスを、  今すぐ、  必要な量だけ、利用するための環境を提供する • PaaS (Platform as a Service) • プラットフォーム(計算機そのもの)として提供 • SaaS (Software as a Service) • ソフトウェアとして提供 • クラウドの実用事例:  「エコポイント申請窓口サイトを1カ月で構築」 http://www.publickey1.jp/blog/09/1.html

  4. Amazon EC2 • PaaSの代表的なサービスのひとつhttp://aws.amazon.com/jp/ec2/ • 計算機、ハードディスク装置、ネットワーク回線について、必要な利用量と利用期間を指定して利用 • 提供された計算機の管理者として利用可能: ソフトウェアのインストール、ユーザ登録、等 • 利用した資源の量に応じた料金

  5. Amazon EC2のアカウント申請 • メールアドレス、パスワードの登録 • 住所等の個人情報入力 • 本人確認

  6. 本人確認 • 電話番号を入力 • 電話がかかってくるので、画面に表示される数字を入力

  7. Amazon EC2の計算機利用 • Webサイトにログイン • 使う計算機の種類、量を指定 • "Key Pair" の作成 Key Pair?

  8. PKI (Public Key Infrastructure) • Key Pair (鍵の対) による暗号化技術「公開鍵暗号方式(Public Key Cryptosystem)」を用いたセキュリティ基盤技術 • Key Pair: 公開鍵 + 秘密鍵 • PKI の目的: • 通信内容の暗号化 = のぞき見への対策 • 通信内容の保証 = 改ざんへの対策

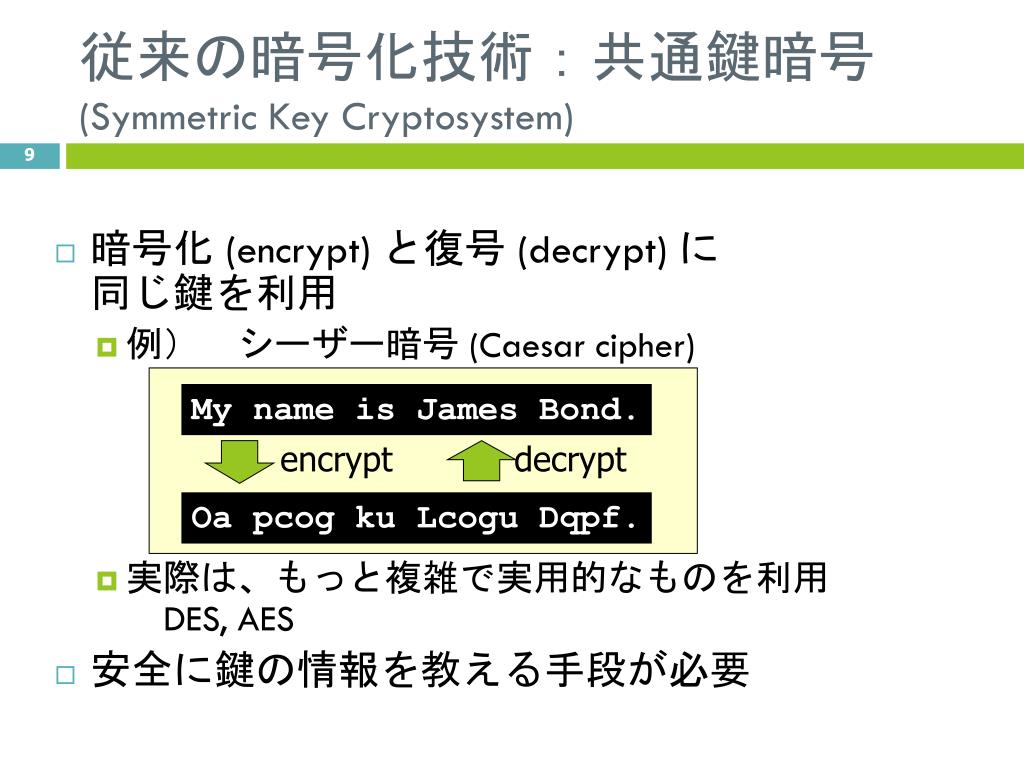

  9. 従来の暗号化技術:共通鍵暗号(Symmetric Key Cryptosystem) • 暗号化 (encrypt) と復号 (decrypt) に同じ鍵を利用 • 例) シーザー暗号 (Caesar cipher) • 実際は、もっと複雑で実用的なものを利用DES, AES • 安全に鍵の情報を教える手段が必要 My name is James Bond. encrypt decrypt Oa pcog ku Lcogu Dqpf.

  10. 公開鍵暗号方式の概要 • 2個の鍵 (key1, key2) の片方を使って暗号化、もう片方を使って復号 • POINT: 暗号化に使った鍵では復号できない confidential confidential .......... ........... ... . ... .. ...... ... ....... .. . . .... ........ ... .......... ........... ... . ... .. ...... ... ....... .. . . .... ........ ... encrypt(key1) decrypt(key2) confidential confidential .......... ........... ... . ... .. ...... ... ....... .. . . .... ........ ... .......... ........... ... . ... .. ...... ... ....... .. . . .... ........ ... encrypt(key2) decrypt(key1)

  11. 暗号化に使った鍵では復号できない • 2個の鍵 (key1, key2) の片方を使って暗号化したら、必ずもう片方を使って復号 confidential confidential .......... ........... ... . ... .. ...... ... ....... .. . . .... ........ ... encrypt(key1) decrypt(key1) confidential confidential .......... ........... ... . ... .. ...... ... ....... .. . . .... ........ ... encrypt(key2) decrypt(key2)

  12. 公開鍵 (Public Key) と秘密鍵 (Private Key) • Key Pair の片方(例えば key1)を「公開鍵」とする • 公開鍵は、他人に見られても問題ない • もう片方(key2)は「秘密鍵」として、誰にも見せない

  13. 例1) 公開鍵と秘密鍵を使った    通信内容の隠蔽例1) 公開鍵と秘密鍵を使った    通信内容の隠蔽 • user A から user Bに秘密のメールを送る手順 • 予め、user Bの公開鍵を user A に渡しておく • user A: user B の公開鍵を使って暗号化 • user B: user B の秘密鍵を使って復号 • user Bの秘密鍵を持っていないと、メールが読めない user A user B confidential confidential .......... ........... ... . ... .. ...... ... ....... .. . . .... ........ ... .......... ........... ... . ... .. ...... ... ....... .. . . .... ........ ... encrypt(user B's public key) decrypt(user B's private key) peep need user B's private keyto decrypt

  14. 例2) 公開鍵と秘密鍵を使った    通信内容の保証例2) 公開鍵と秘密鍵を使った    通信内容の保証 • user A の送信した内容が不正に書き換えられていないことを保証する手順 • user A: user Aの秘密鍵で暗号化したものを、本文と一緒に送付 • user B: user Bの公開鍵で復号したものを、本文と比較 user A user B .......... ........... ... . ... .. ...... ... ....... .. . . .... ........ ... .......... ........... ... . ... .. ...... ... ....... .. . . .... ........ ... compare encrypt(user A's private key) .......... ........... ... . ... .. ...... ... ....... .. . . .... ........ ... decrypt(user A's public key)

  15. 共通鍵暗号方式と公開鍵暗号方式の併用 • 共通鍵暗号方式の問題: • 共通鍵を安全に渡すことが困難 • 公開鍵暗号方式の問題: • 鍵の暗号化が複雑で時間がかかる (共通鍵暗号方式の数百倍~数千倍) = 大メッセージの暗号化には不適 • 両方式の併用: • 公開鍵暗号方式で、共通鍵を送付 • 共通鍵暗号方式で、本文を送付

  16. 公開鍵暗号方式のもう一つの問題: 本当に本人の公開鍵か?公開鍵暗号方式のもう一つの問題: 本当に本人の公開鍵か? • 他人になりすまして(impersonation)公開鍵を送付する ⇒ のぞき見や不正な書き換えが可能 • 公開鍵が本人のものであることの保証が必要⇒ 電子証明書 (Electric Certificate)

  17. 一般的な証明書の例:パスポート • 国 (外務省) が本人であることを保証 • 発行時に、本人であることを十分確認 • 写真付きの証明書(運転免許等) 1点 • もしくは、写真の無いもの 2点以上 • 保険証、印鑑登録等 • 社員証や学生証は、写真付きでも別途

  18. X.509 証明書 • PKI で定められたフォーマットによる電子証明書 • 「秘密鍵の所有者」と「その秘密鍵に対応する公開鍵」の関係を保証する。 • 発行機関: CA (Certification Authority) • 本人確認機関: RA(Registration Authority) • インターネット上で利用できるようファイルで発行

  19. CA (Certification Authority) • 電子証明書の発行機関 • private key の所有者と public key の関係を保証する電子署名(digital signature)をファイルに追加する. • どの CA を信用するかは、計算機毎に設定可能 certificate server A CA1, CA2 を信用 発行機関: CA1 server B CA2 を信用

  20. RA (Registration Authority) • PKIにおいて,本人確認を行う機関. • 通常,利用者に近い場所に設置 • 本人確認の手段: • 身分証明書(運転免許,パスポート等) + 対面 • 遠い場合は電子メール等 • 確認できたら,発行機関に証明書発行依頼 • 本人確認は時間がかかるので大きな組織では発行機関と別に用意 • 必要に応じて複数 例) 各学部にRAを設置し,大学事務局で認証書発行 • 小さな組織では発行機関が RA を兼務

  21. X.509 証明書の例 Certificate: Data: Version: 3 (0x2) Serial Number: c1:73:39:44:df Signature Algorithm: sha1WithRSAEncryption Issuer: C=US, O=Amazon.com, OU=AWS, CN=AWS Limited-Assurance CA Validity Not Before: Oct 28 02:14:23 2010 GMT Not After : Oct 28 02:14:23 2011 GMT Subject: C=US, O=Amazon.com, OU=AWS-Developers, CN=1mpq368escdn Subject Public Key Info: Public Key Algorithm: rsaEncryption RSA Public Key: (1024 bit) Modulus (1024 bit): 00:97:98:59:69:08:56:5c:48:4f:e6:fd:9f:ff:c7: ... Signature Algorithm: sha1WithRSAEncryption 90:f8:78:c9:1e:0b:a7:40:96:54:62:4f:37:b7:2e:7c:fb:2c: CA 有効期間 Distinguished Name(識別名) public key CAの電子署名

  22. 識別名 (Distinguished Name) • PKI 上で個人(や特定の計算機など)を識別するための名前 • 通常, いくつかの情報の組み合わせで構成 • country • locality • organization • section • common name(固有名詞) • E-mail アドレス • 一つのCA内で重複しない. • 証明書は、この個人と公開鍵の関係を保証する

  23. 電子署名 (Digital Signature) • 証明書の要約 (digest)をCAの秘密鍵で暗号化したもの • 証明書に添付して、証明書の内容を保証 CA user server User's public key + DN certificate certificate ............ ......... ........... ....... ............ ......... ...... digest ............ ......... ........... ....... ............ ............ ......... ........... ....... ............ ............ ......... ........... ....... ............ 秘 秘 秘 compare digest deliver send decrypt encrypt ......... ...... ......... ...... CA's private key CA's public key

  24. 要約 (digest) • 長いメッセージから固定バイト長(20byte程度)のdigest を作成. • 公開鍵暗号化の時間を短縮 • 悪質な書き換えの防止 • 同じ digest が生成されるようにメッセージを書き換えることが出来ると電子署名としての信頼性が維持できない • 特殊な関数を利用: MD5, SHA1, etc. • digest から元の文への復元は不可能 • 元の文が 1bit でも違うと digest が大きく変化

  25. 証明書発行の流れ user RA CA key pair 作成 private key public key 証明書発行申請 本人確認 public key OK distinguished name 証明書発行依頼 public key 重複確認 JP, Kyushu Univ., ... Takeshi Nanri distinguished name OK 電子署名作成 証明書発行 CA, validity public key 証明書取得 distinguished name digital signature

  26. サーバーによる利用者の認証 • 証明書の公開鍵を用いて認証 user server random message ......... ...... ......... ...... encrypt compare user'sprivate key decrypt ......... ...... user'spublic key

  27. 利用者によるサーバの認証 • サーバの「成りすまし」(impersonation)防止 user server random message ......... ...... ......... ...... encrypt server'sprivate key compare decrypt ......... ...... server'spublic key

  28. 秘密鍵の暗号化 • PKIでは、秘密鍵が他人に見られないことが重要 • パソコンが盗まれる • サーバの管理者が悪意で秘密鍵を見る • 秘密鍵を、さらに暗号化可能 • パスフレーズ(=パスワード)による暗号化 • 秘密鍵を参照するたびにパスフレーズ入力

  29. SSO(Single Sign-On) 技術 • 一度の認証で、以降の認証を自動化 • 秘密鍵のパスフレーズ入力を省略 • 複数のサーバによるサービスの利用に有効 • どうやって?

  30. 代理人 (Proxy) による SSO • 一時的に利用可能な公開鍵と秘密鍵を持った 代理人を作成. • 一般に短時間(12時間程度)有効. • 利用者の電子署名で,代理人であることを保証. • 有効時間が比較的短いため,秘密鍵を暗号化する必要なし.→ 認証の度にパスフレーズを入力しなくて良い

  31. Proxyの作成 • 短期間利用可能な Key Pair を作成. • それらを元に証明書を作成. • 証明書に自分の秘密鍵で電子署名. ⇒ 一度だけパスワードの入力が必要. certificate 一時的に作成 名前 発行機関 etc. private key public key public key 電子署名 digest, 利用者の秘密鍵で暗号化

  32. Proxy証明書の例 Certificate: Data: ... Issuer: O=Grid, O=Globus, OU=cc.kyushu-u.ac.jp, CN=Takeshi Nanri Validity Not Before: Dec 1 04:42:12 2002 GMT Not After : Dec 1 16:47:12 2002 GMT Subject: O=Grid, O=Globus, OU=cc.kyushu-u.ac.jp, CN=Takeshi Nanri, CN=proxy Subject Public Key Info: Public Key Algorithm: rsaEncryption RSA Public Key: (512 bit) Modulus (512 bit): 00:ac:f1:8f:81:98:04:ef:da:6a:a1:53:4e:53:ea: ... 4e:1b:4b:7f:e7 Exponent: 65537 (0x10001) Signature Algorithm: md5WithRSAEncryption 18:7a:a4:9c:7c:50:89:9f:97:e5:55:8b:aa:2a:a2:ae:f7:a3: ... b4:23 CA = user validity = 12h proxy's DN temporal public key user's digital signature

  33. Proxyによる認証 • 2つの証明書を利用 • 利用者の証明書 • proxyの証明書 • proxy が正規の代理人であることを確認 • CA の公開鍵でユーザの証明書の電子署名を確認 • ユーザの証明書に含まれる本人の公開鍵で proxy の証明書の電子署名を確認

  34. まとめ • インターネット上の認証技術 • 公開鍵暗号方式 • X.509証明書 • 電子署名 • Proxy

  35. 実習 • 実験に使うサーバを、キャンパスクラウド上に用意する • サーバの管理者となって、友人のアカウントを、安全に作成する • パスワードを使わず、公開鍵を使う

  36. キャンパスクラウド • 九州大学で提供するクラウドサービス • 学生IDで利用可能 • 仮想的に、自分専用のサーバを持つことが出来る • 管理者として利用可能 • 目的に応じて形態を選択 • 開発用クラウド: • 1週間程度利用 • クラウド内のサーバ同士の通信も可能 • 教育用クラウド: • 数時間程度利用 • クラウド内のサーバ同士の通信は制限 今回は、開発用クラウドを利用

  37. 実習の前に、メモの準備 • 紙、もしくは PCのソフト(メモ帳、エディタなど)で以下を記録できるようにしておく • ホスト名 • グローバルアドレス • 管理者のパスワード

  38. 開発用クラウド利用の手順 0. Windowsの場合、必要なソフトを PCにインストール - ログイン用ソフト(putty) - ファイル転送ソフト(winscp) 1. 鍵のペア(公開鍵と秘密鍵)を作成 2. キャンパスクラウドのWebページにログイン 3. 開発用クラウドでサーバを起動 4. 管理者のパスワード取得 5. 起動したサーバにログインして、利用

  39. 0. 接続用ソフトのインストール(Windowsの場合のみ) • 端末ソフト PuTTY • 以下のファイルをダウンロードhttp://tartarus.org/~simon/putty-snapshots/x86/putty-installer.exe • ダウンロードしたファイルを実行してインストール • ファイル転送ソフト WinSCP • 以下のサイトから Installation Package をダウンロードhttp://winscp.net/eng/download.php • ダウンロードしたファイルを実行してインストール • インタフェーススタイルは「エクスプローラスタイル」がおすすめ

  40. 1. 鍵のペア(秘密鍵と公開鍵)を作成Windowsの場合 • インストールした PuTTYgenを実行 • 「すべてのプログラム」→「PuTTY」→「PuTTYgen」 • Generateをクリック • 鍵が作成されるまでマウスを適当に動かし続ける • Public key for pasting into OpenSSHauthorized_keys fileの中の文字列(=公開鍵)を全て選択して右クリック→「コピー」 • 文字列は最後まで表示されていないので、マウスを下に移動させて、最後まで選択する • 「メモ帳」を開き、選択した文字列を「はりつけ」 • デスクトップフォルダにkeysフォルダを作りその中に保存すると便利 • Save Private Key で秘密鍵を保存(上記の keysフォルダの中に、保存すると便利)

  41. 1. 鍵ペア(秘密鍵と公開鍵)を作成MacOS Xの場合 • ターミナルを起動 • 以下のコマンドを実行し、id_rsaや id_dsaが無いことを確認ls .ssh • もしあったら、次のスライドへ • 無ければ以下のコマンドを実行ssh-keygen -t rsa • Passphraseは、何も入力せずに改行

  42. 2. キャンパスクラウドの Webページ • 以下の URLにアクセスhttp://qc.kyushu-u.ac.jp/ • 「開発用クラウド」 を選択 • 学生IDでログイン

  43. 3. サーバの起動 • 3.1 新しいインスタンスの作成 • 「インスタンス」→「すべてのインスタンス」→「インスタンスの追加」 • 「フィーチャーテンプレート」→ CentOS(5.8-64bit)-Standardを選択→ 「2に進みます」

  44. 3. サーバの起動 • 3.2 サービスオファリングで「Linux」を選択→ 「3に進みます」 • 3.3 データディスクオファリングで「必要有りません」を選択 → 「4に進みます」 • 3.4 ネットワークで「以下のポートによるアクセスを許可します」の SSHにチェック  → 「5に進みます」 SSH

  45. 3. サーバの起動 • 3.5 確認で • ホスト名: 適当な名前(半角英数字)を入力し、メモにも記録 • 有効期限: 「日数」に 3を入力 • 公開鍵: • 「有効」にチェック • 「アカウント名」に適当な名前(半角英数字)を入力 • 「公開鍵」に作成した公開鍵の内容を貼り付け • Windowsの場合、公開鍵をメモ帳で開いてコピー • MacOS Xの場合、ターミナルで cat .ssh/id_rsa.pub を実行して表示される内容をコピー • 「送信」 • 少し待つ。 • 「すべてのインスタンス」を時々クリックして、様子を見る。 • Runningが表示されたら、準備完了。

  46. 4. 管理者のパスワード取得 • 「すべてのインスタンス」をクリック • ホスト名をクリックし、「停止」→「Confirm」 • stopped になるまで待つ • 時々「すべてのインスタンス」をクリック • 「アクション」→「パスワードリセット」→「Yes」 • しばらく待ち、表示される「新しいパスワード」をメモに記録 • 「開始」→「Confirm」 • Runningになるまで待つ 停止 開始 アクション

  47. 5. 起動したサーバに接続 • 5.1 グローバルアドレスの確認 • 「ネットワーク」 → 「IPアドレス」で表示されるアドレスをメモに記録

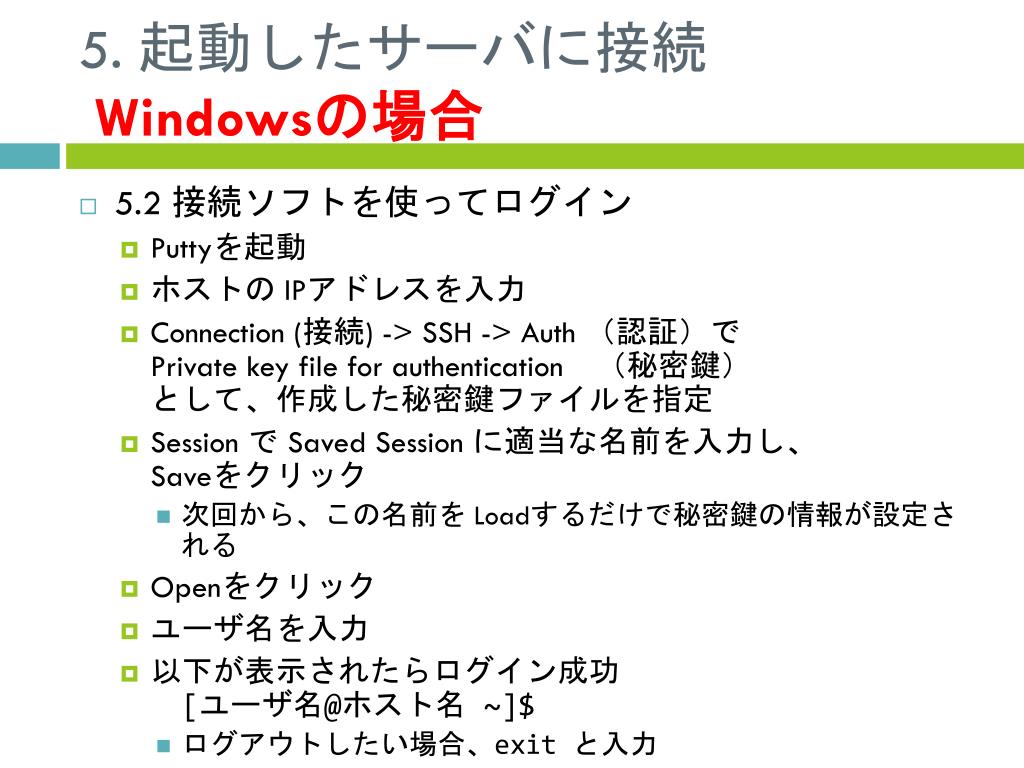

  48. 5. 起動したサーバに接続Windowsの場合 • 5.2 接続ソフトを使ってログイン • Puttyを起動 • ホストの IPアドレスを入力 • Connection (接続) -> SSH -> Auth(認証)でPrivate key file for authentication (秘密鍵)として、作成した秘密鍵ファイルを指定 • Session で Saved Session に適当な名前を入力し、Saveをクリック • 次回から、この名前を Loadするだけで秘密鍵の情報が設定される • Openをクリック • ユーザ名を入力 • 以下が表示されたらログイン成功[ユーザ名@ホスト名 ~]$ • ログアウトしたい場合、exit と入力

  49. 5. 起動したサーバに接続MacOSX の場合 • 5.2 ターミナルで接続 • ターミナルから、以下のコマンドを実行sshユーザ名@ホストの IPアドレス • 以下が表示されたらログイン成功[ユーザ名@ホスト名 ~]$ • ログアウトしたい場合、exit と入力

  50. うまくいかない場合 • サーバを破棄して最初からやり直す • 「インスタンス」→「すべてのインスタンス」→「破棄」→「Confirm」 • ホストが見えなくなるまで待つ • 時々「すべてのインスタンス」をクリック • 「ネットワーク」→「IPアドレス」→「ファイアウォール」→「開始ポート」が 22の項目を「削除」 • 3.1 新しいインスタンスの作成からやり直し
