rndr jana tur anov n.
Download
Skip this Video
Loading SlideShow in 5 Seconds..
RNDr. Jana Turčanová PowerPoint Presentation
Download Presentation
RNDr. Jana Turčanová

Loading in 2 Seconds...

play fullscreen
1 / 21

RNDr. Jana Turčanová - PowerPoint PPT Presentation


  • 145 Views
  • Uploaded on

Súťaž mladých vedeckých pracovníkov. Vplyv tepelného spracovania na štruktúru a magnetické resp. mechanické vlastnosti nanokryštalických zliatin na báze železa, niklu a kobaltu. RNDr. Jana Turčanová. Systém nanokry štalických magneticky mäkkých zliatin (Fe 1-x Ni x ) 81 Nb 7 B 12.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'RNDr. Jana Turčanová' - aaralyn


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
rndr jana tur anov

Súťaž mladých vedeckých pracovníkov

Vplyv tepelného spracovania na štruktúru a magnetické resp. mechanické vlastnosti nanokryštalických zliatin na báze železa, niklu a kobaltu

RNDr. Jana Turčanová

vplyv ve kosti z n na hodnotu koercit vneho po a

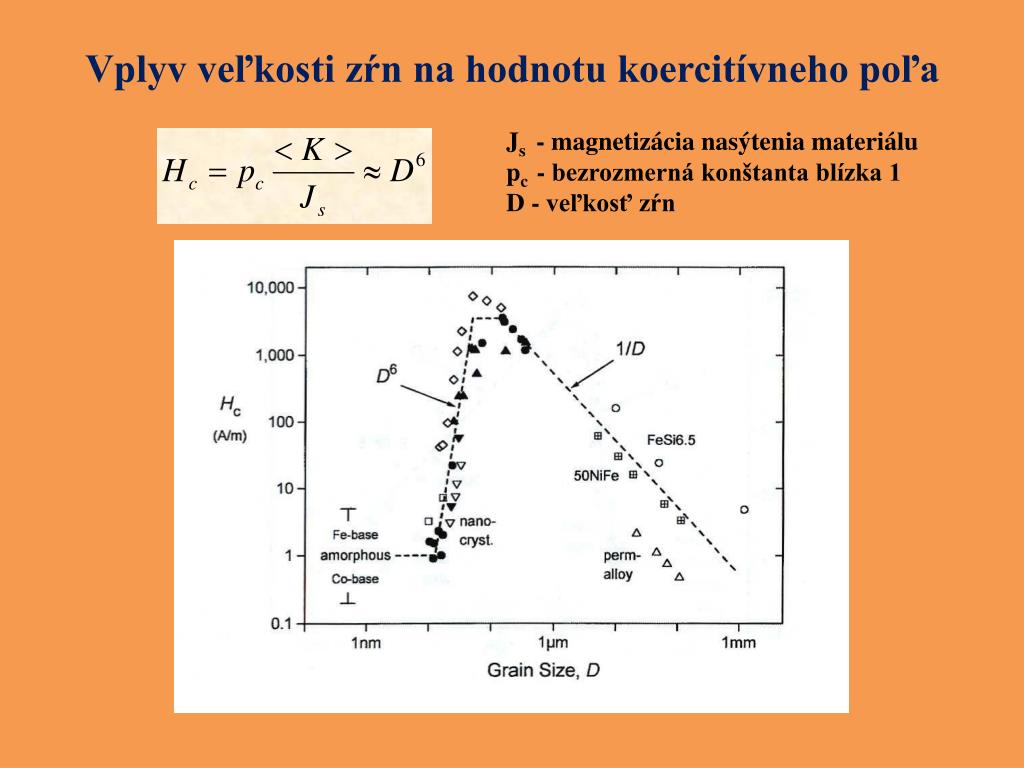

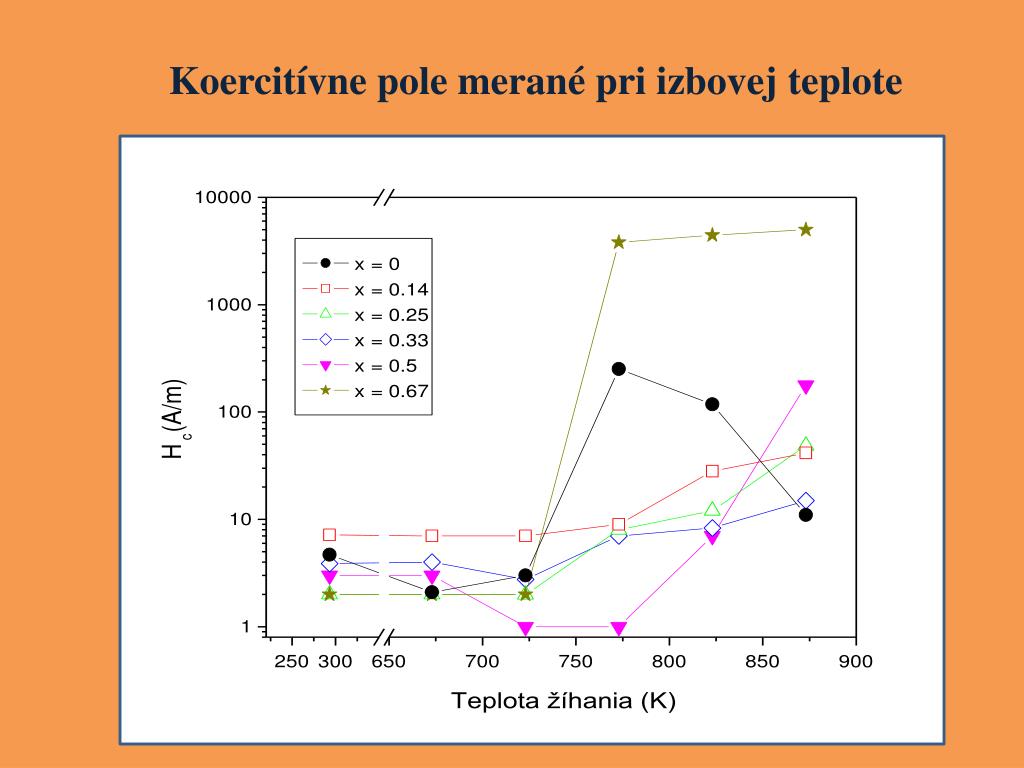

Vplyv veľkosti zŕn na hodnotu koercitívneho poľa

Js - magnetizácia nasýtenia materiálu

pc - bezrozmerná konštanta blízka 1

D - veľkosť zŕn

slide5

Transmisnáelektrónovámikroskopia

773 K/1h

773 K/1h

873 K/1h

873 K/1h

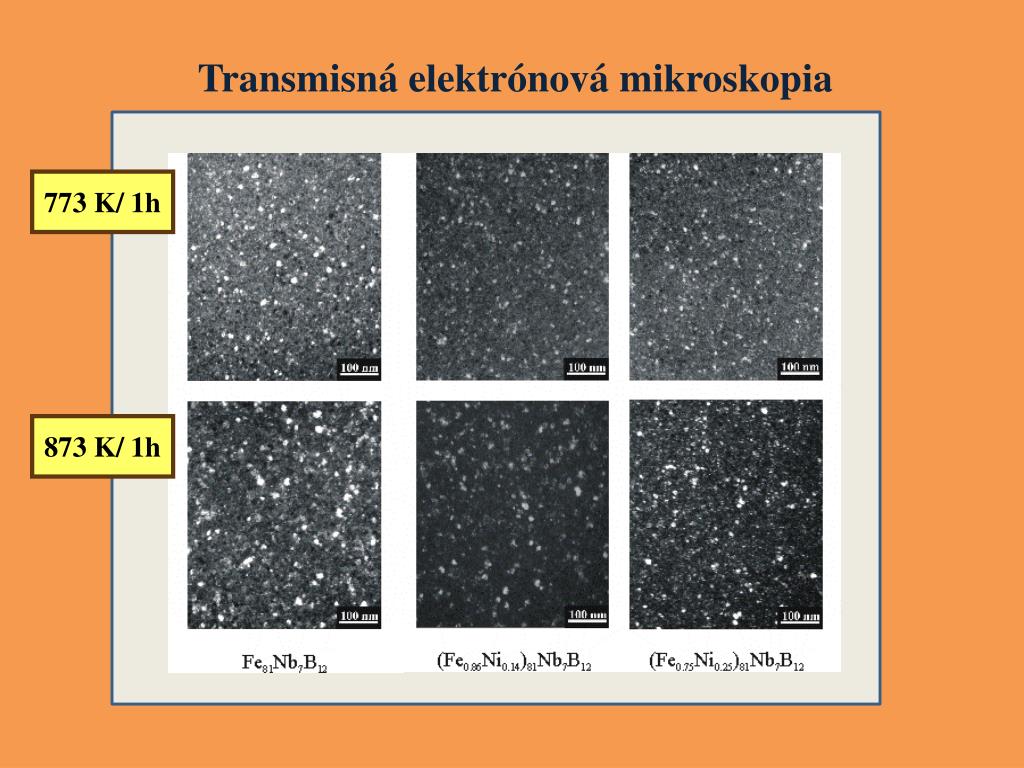

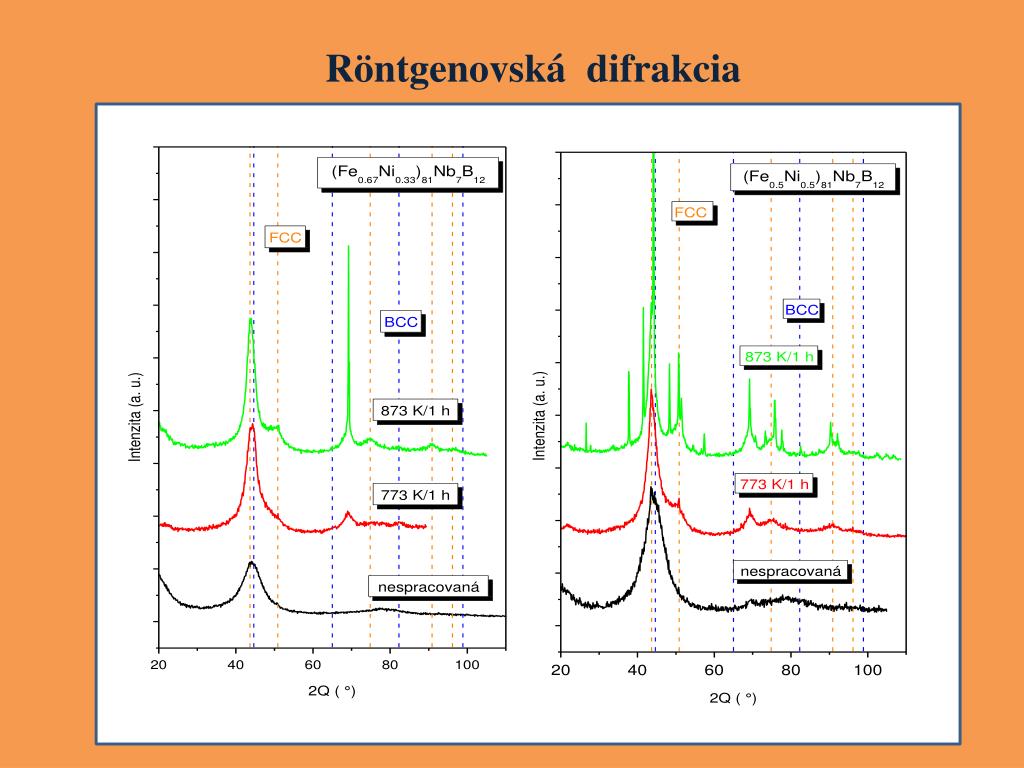

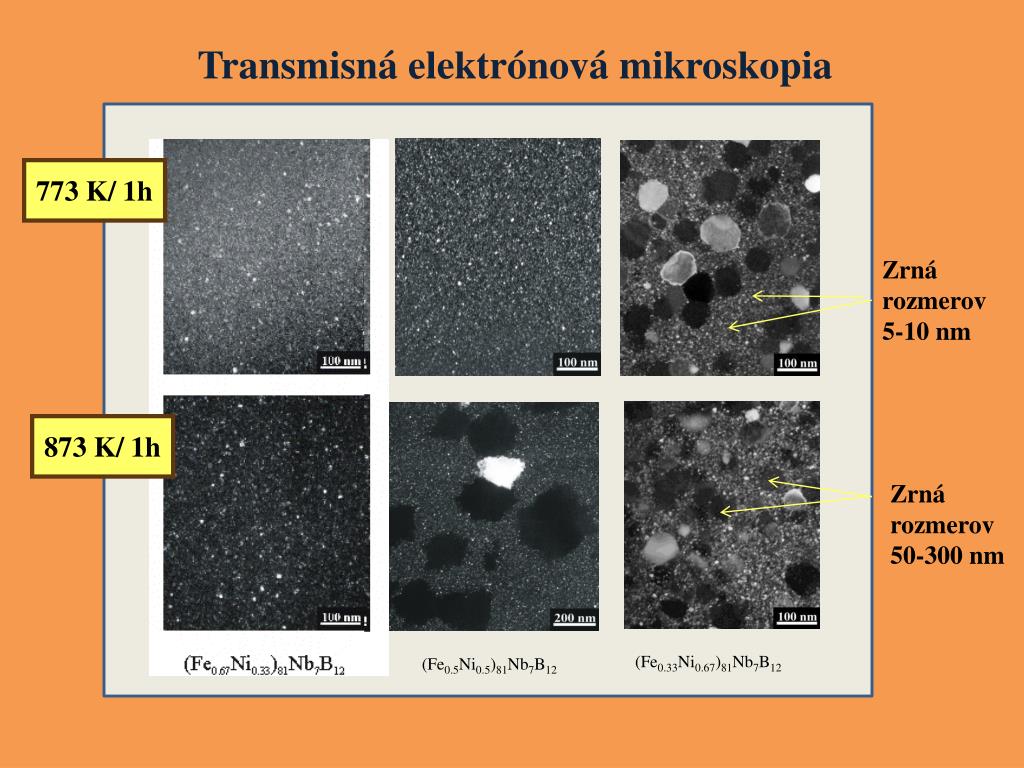

transmisn elektr nov mikroskopia
Transmisnáelektrónovámikroskopia

773 K/1h

773 K/1h

Zrná rozmerov

5-10 nm

873 K/1h

873 K/1h

Zrná rozmerov 50-300 nm

(Fe0.33Ni0.67)81Nb7B12

(Fe0.5Ni0.5)81Nb7B12

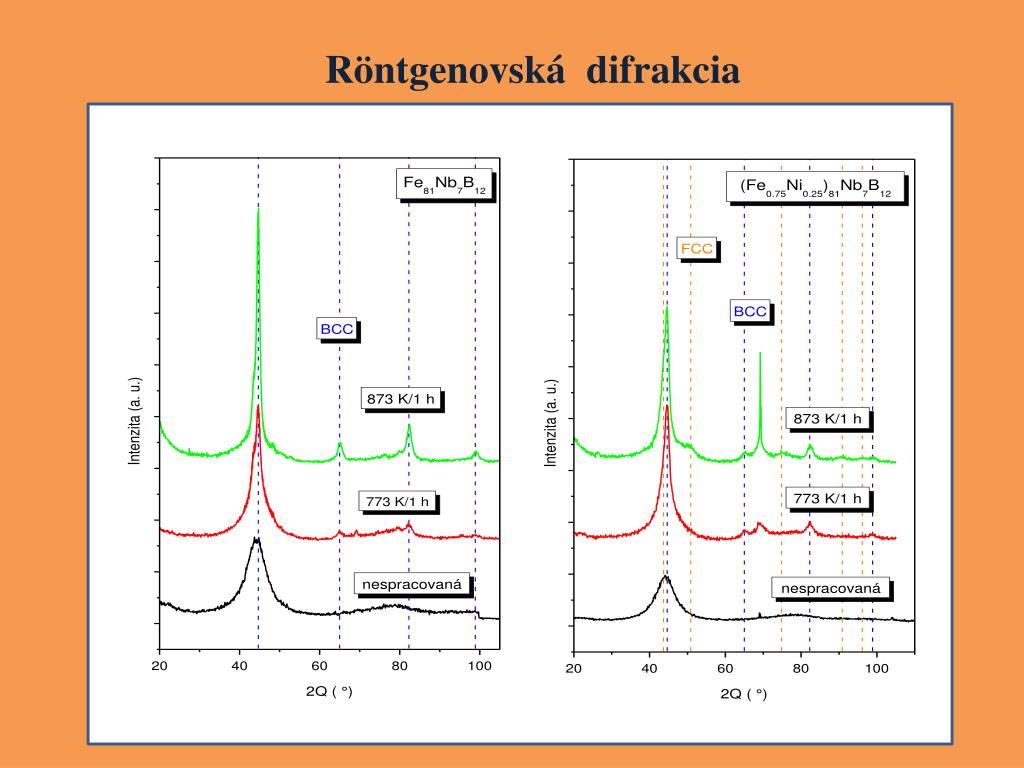

slide10

test

”simple bending“

Mechanické vlastnostištudovaných materiálov

Ohybový test

pre D = 2rpre D < 2r

εf- relatívne napätie pri zlome

D- poloha, pri ktorej došlo k zlomeniu vzorkyd- hrúbka vzorky

r- kritický polomer zakrivenia vzorky (1,65 mm) l- dĺžka vzorky

slide13

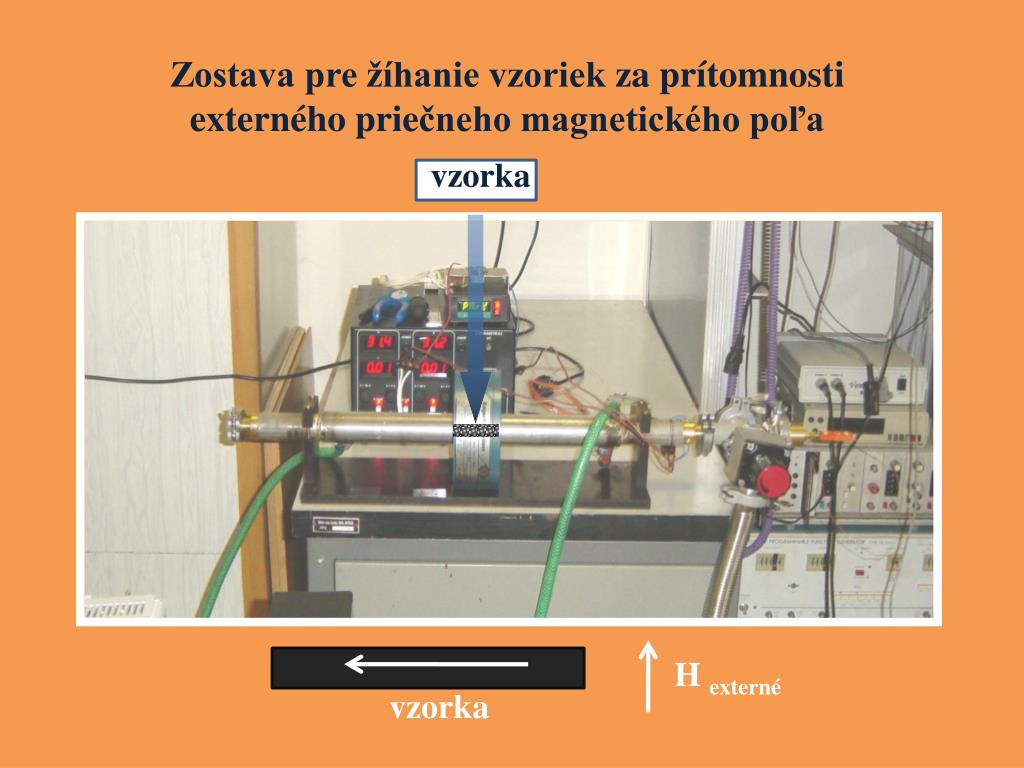

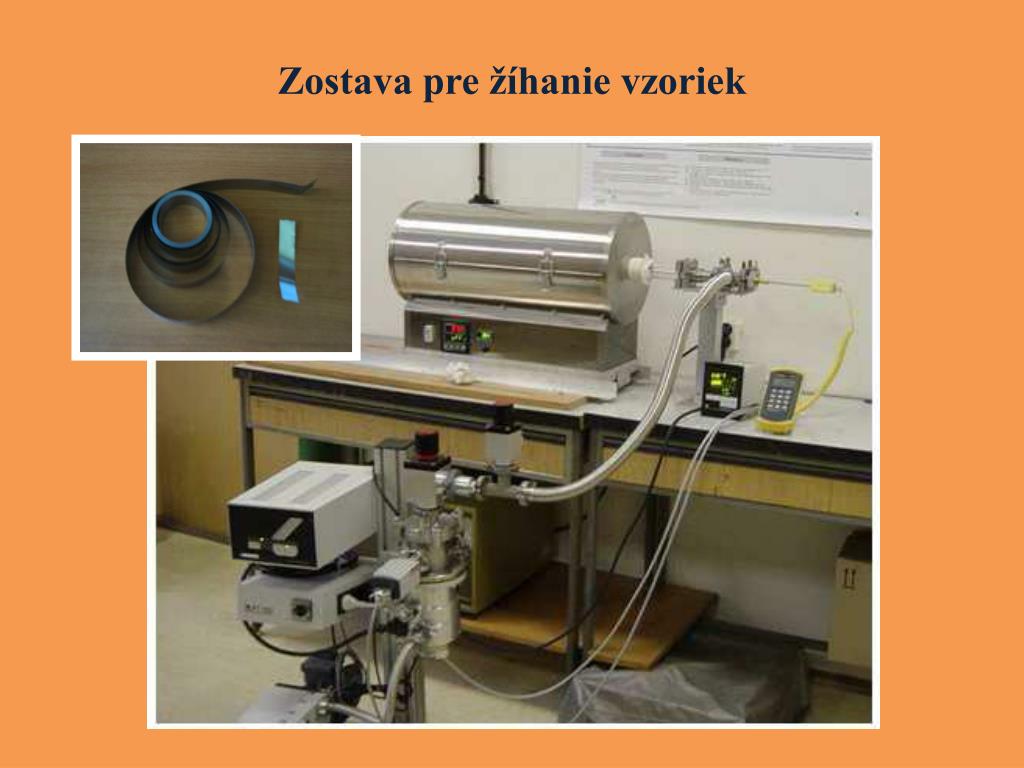

Zostava pre žíhanie vzoriekza prítomnosti

externého priečneho magnetického poľa

vzorka

H externé

vzorka

slide14

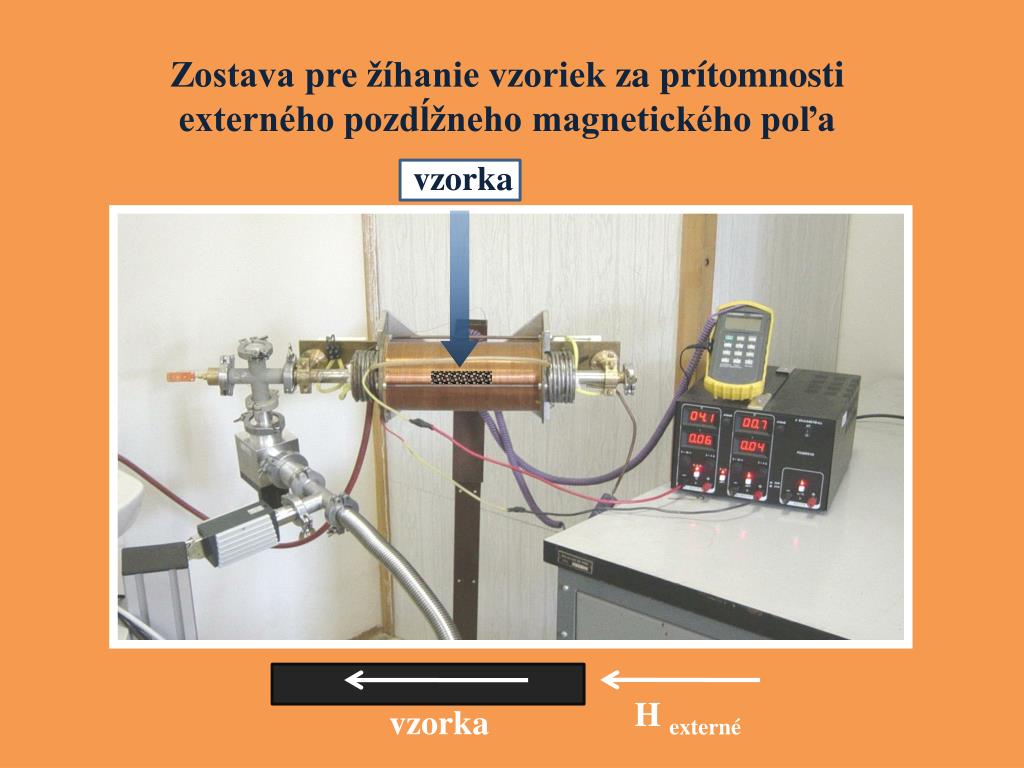

Zostava pre žíhanie vzoriekza prítomnosti

externého pozdĺžneho magnetického poľa

vzorka

H externé

vzorka

slide15

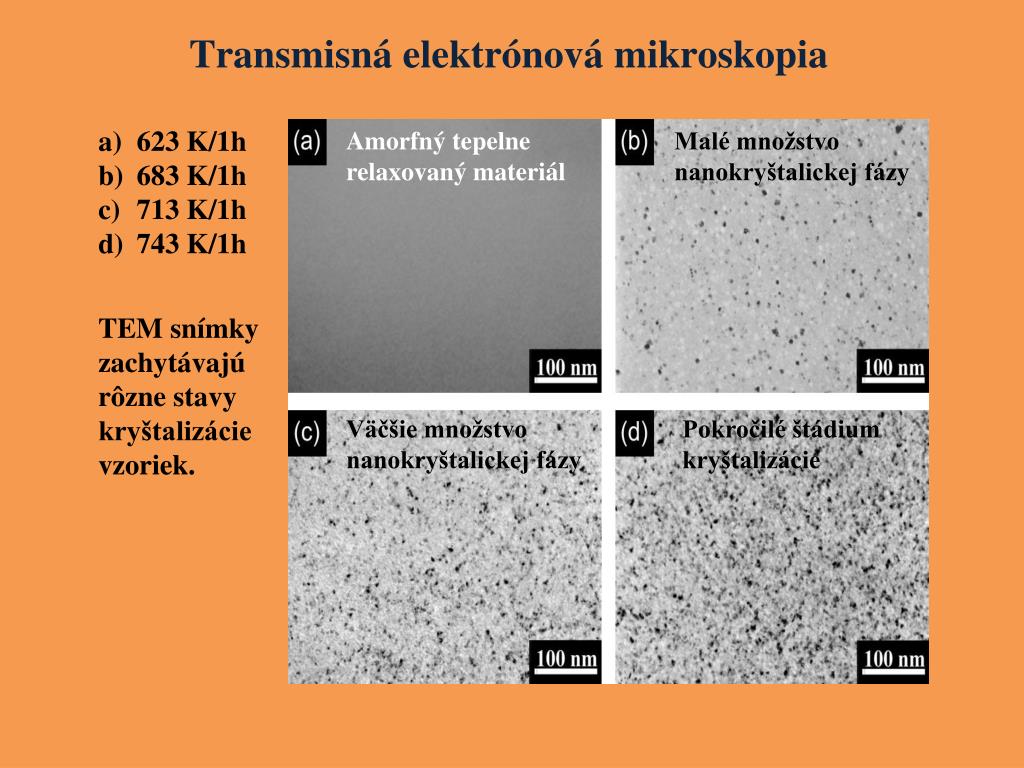

Transmisnáelektrónovámikroskopia

  • 623 K/1h
  • 683 K/1h
  • 713 K/1h
  • 743 K/1h

Amorfný tepelne relaxovaný materiál

Malé množstvo nanokryštalickej fázy

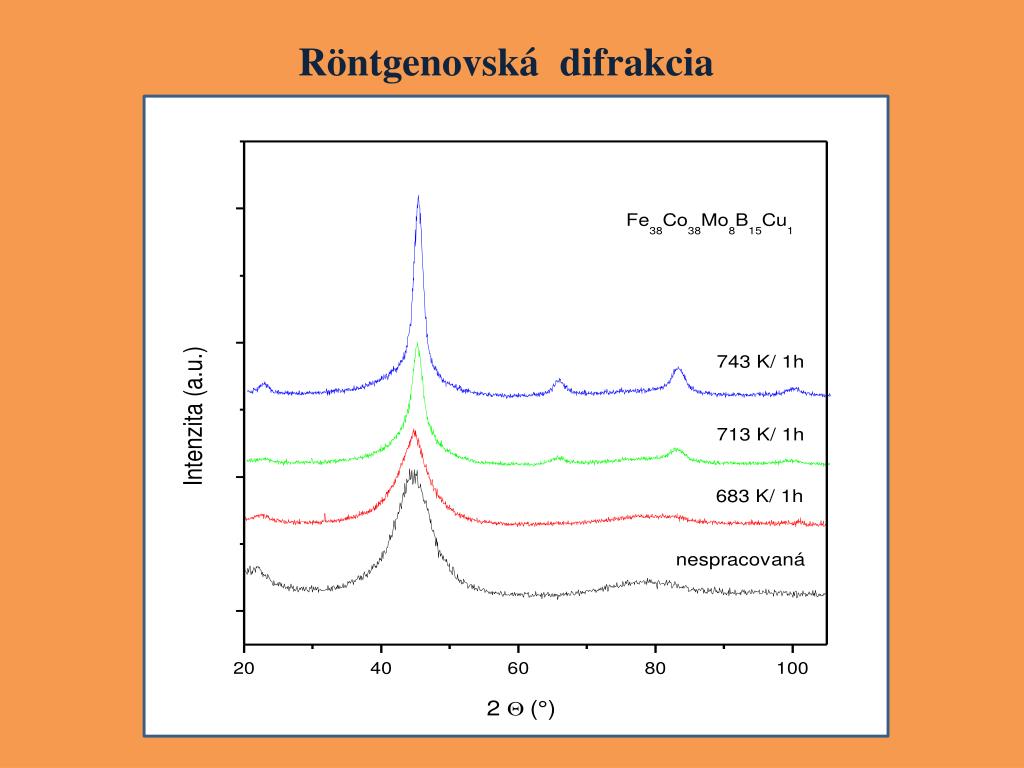

TEM snímky

zachytávajú rôzne stavy kryštalizácie vzoriek.

Väčšie množstvo nanokryštalickej fázy

Pokročilé štádium kryštalizácie

slide17

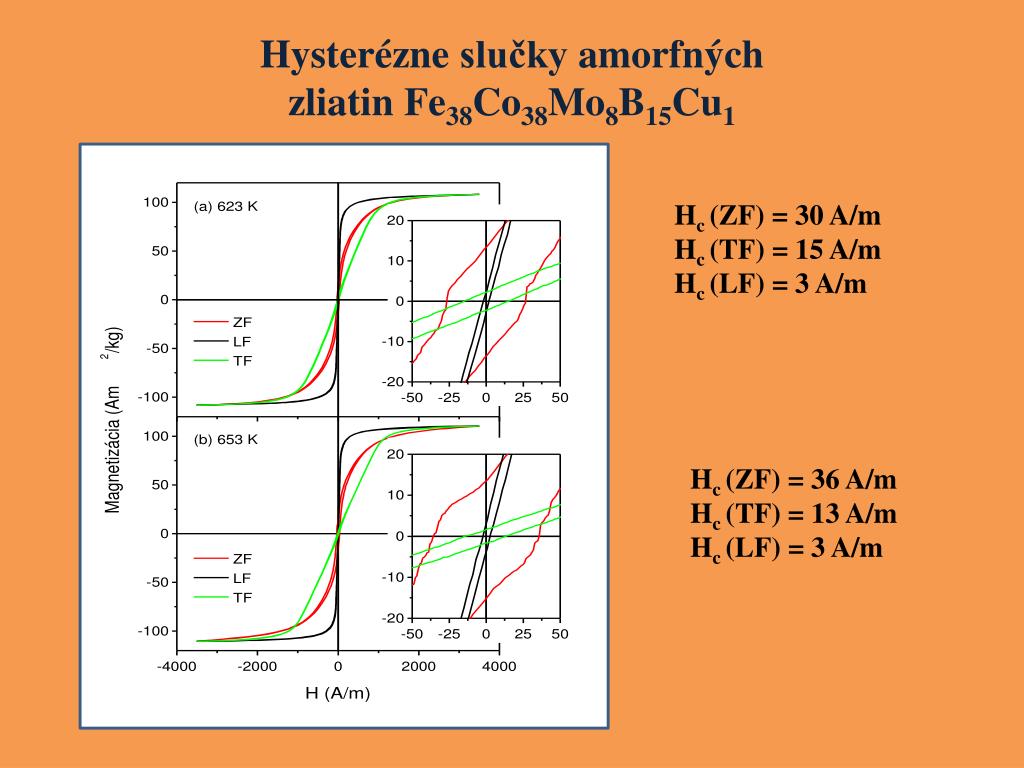

Hysterézne slučkyamorfných

zliatin Fe38Co38Mo8B15Cu1

Hc (ZF) = 30 A/m

Hc (TF) = 15 A/m

Hc (LF) = 3 A/m

Hc (ZF) = 36 A/m

Hc (TF) = 13 A/m

Hc (LF) = 3 A/m

slide18

Hysterézne slučky

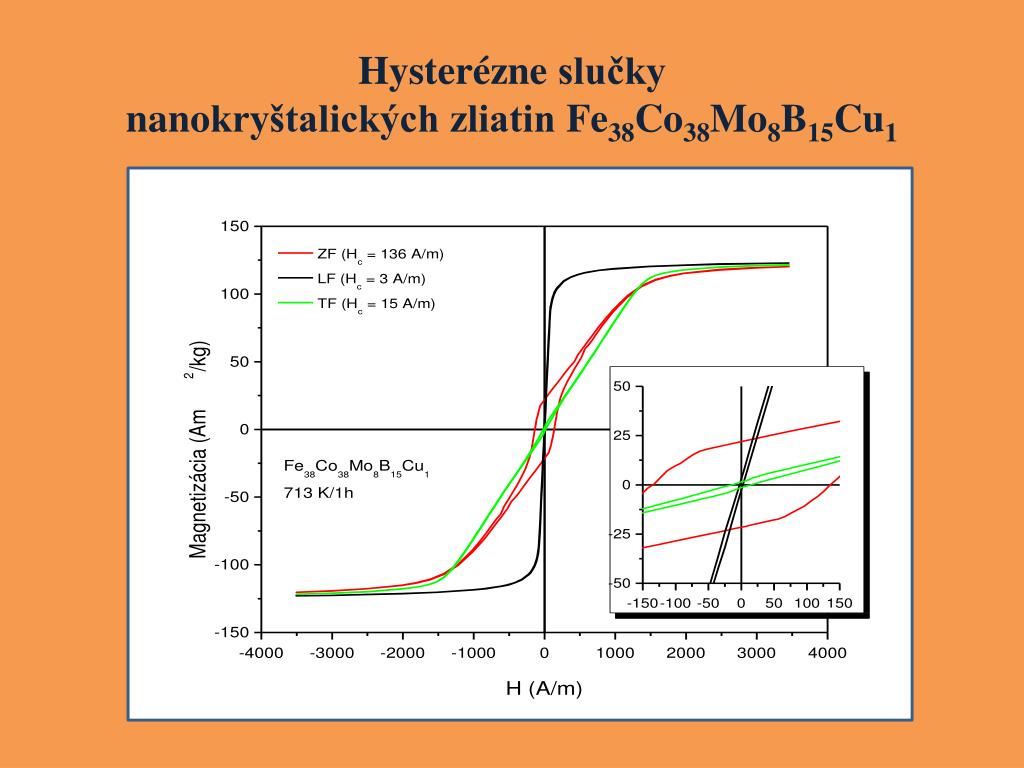

nanokryštalických zliatin Fe38Co38Mo8B15Cu1

slide19

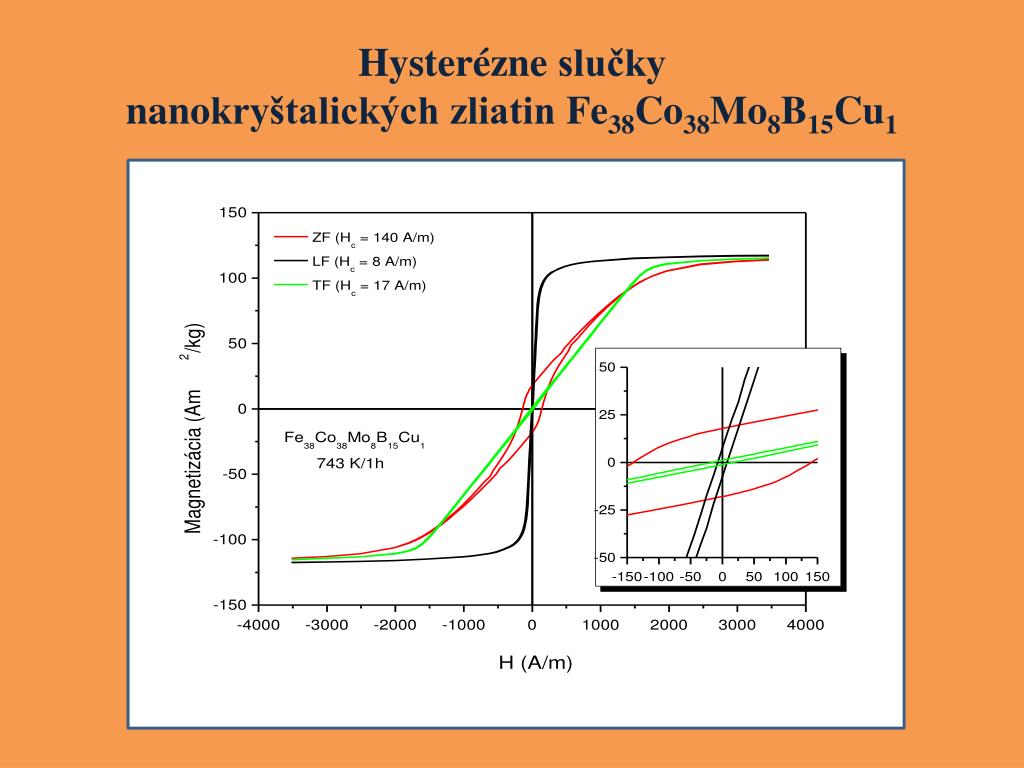

Hysterézne slučky

nanokryštalických zliatin Fe38Co38Mo8B15Cu1

slide20

Publikačná činnosť:

Magnetic and mechanical properties of nanocrystalline Fe-Ni-Nb-B alloys

J. Turčanová, J. Marcin, J. Kováč, D. Janičkovič, P. Švec and I. Škorvánek

JournalofPhysics: ConferenceSeries 144, 012065 (2009)

Effectofheattreatmentunderanexternalmagneticfield on the soft magneticproperties in FeCo-basednanocrystallinealloys

I. Škorvánek, J. Marcin, J. Turčanová, J. Kováč, P. Švec

Magnetohydrodynamics, vol. 45, no. 3, pp. 267-272 (2009)

prijaté do tlače:

Influenceofstructureevolution on magneticpropertiesofFe-Ni-Nb-Bsystem

P. Švec, M. Miglierini, J. Dekan, J. Turčanová, G. Vlasák, I. Škorvánek,

D. Janičkovič, P. Švec Sr.

IEEE Transactions on Magnetism (febr. 2010)
