desain sistem

DESAIN SISTEM

Fredy.A.SihombingS.Kom, M.Kom

apa itu desain
Apa itu Desain?
  • Representasi rekayasa yang punya arti dari sesuatu yang akan dibuat.
  • Dalam konteks RPL, meliputi:
    • data,
    • architecture,
    • interfaces, and
    • components
pekerjaan desain
Pekerjaan Desain

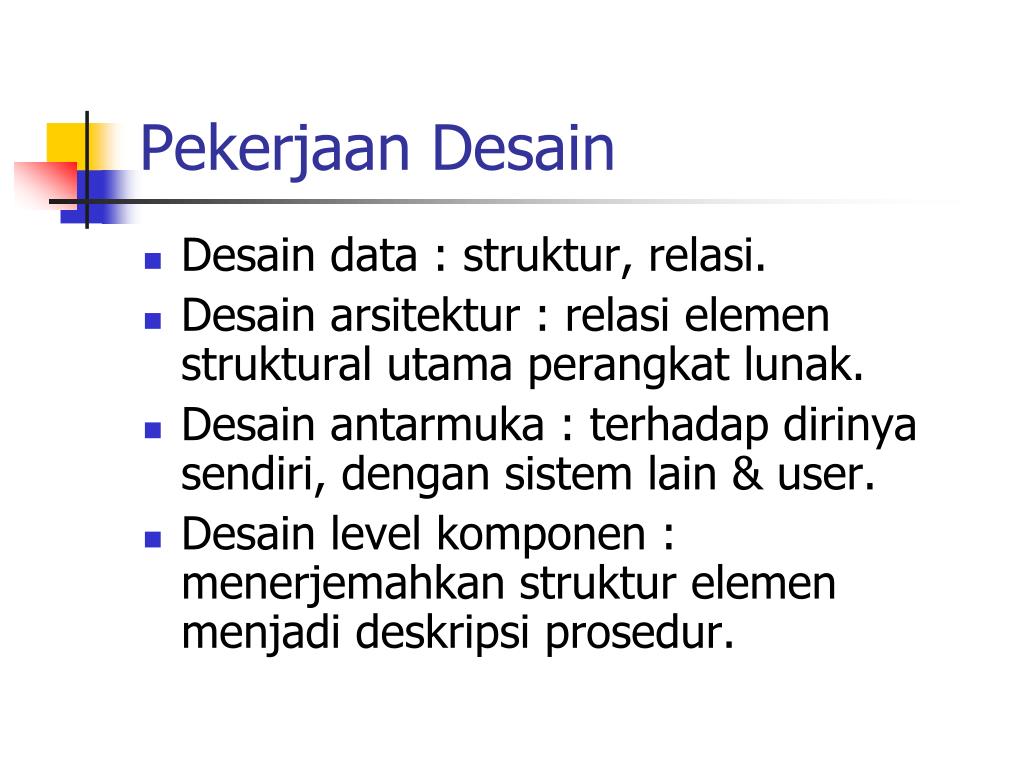

  • Desain data : struktur, relasi.
  • Desain arsitektur : relasi elemen struktural utama perangkat lunak.
  • Desain antarmuka : terhadap dirinya sendiri, dengan sistem lain & user.
  • Desain level komponen : menerjemahkan struktur elemen menjadi deskripsi prosedur.
proses desain
Proses Desain
  • Desain yang baik:
    • Mengakomodasi semua kebutuhan sistem.
    • Dapat dibaca & dipahami.
    • Menyajikan gambaran utuh perangkat lunak : data, fungsi, tingkah laku.
konsep desain

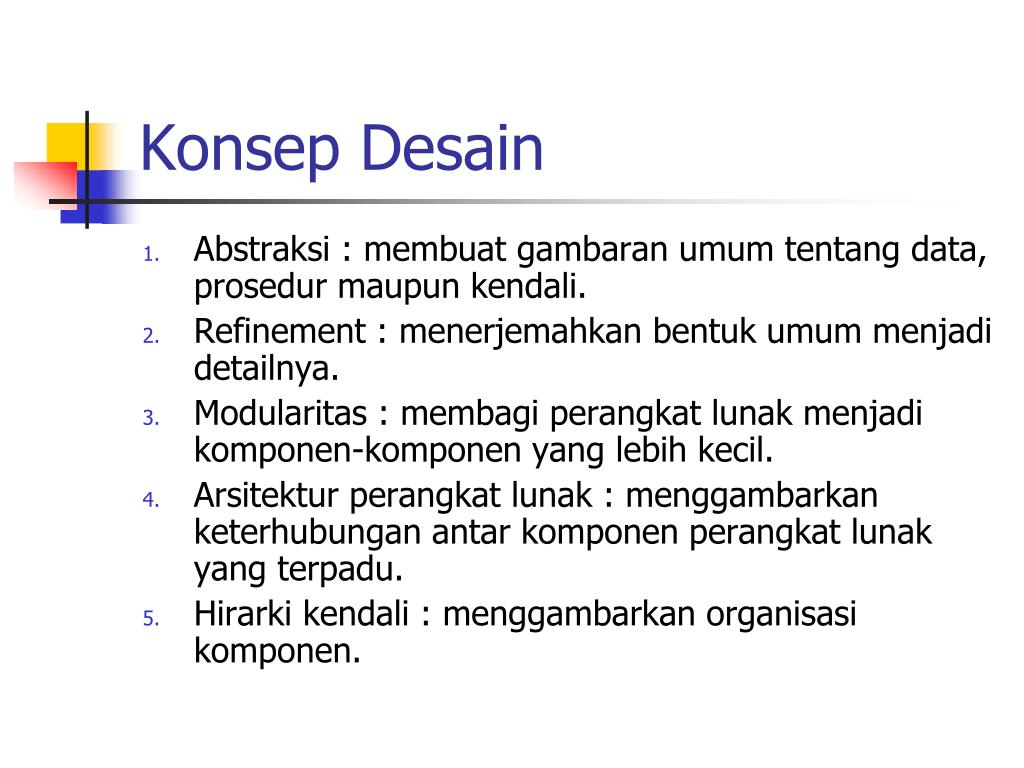

Konsep Desain
  • Abstraksi : membuat gambaran umum tentang data, prosedur maupun kendali.
  • Refinement : menerjemahkan bentuk umum menjadi detailnya.
  • Modularitas : membagi perangkat lunak menjadi komponen-komponen yang lebih kecil.
  • Arsitektur perangkat lunak : menggambarkan keterhubungan antar komponen perangkat lunak yang terpadu.

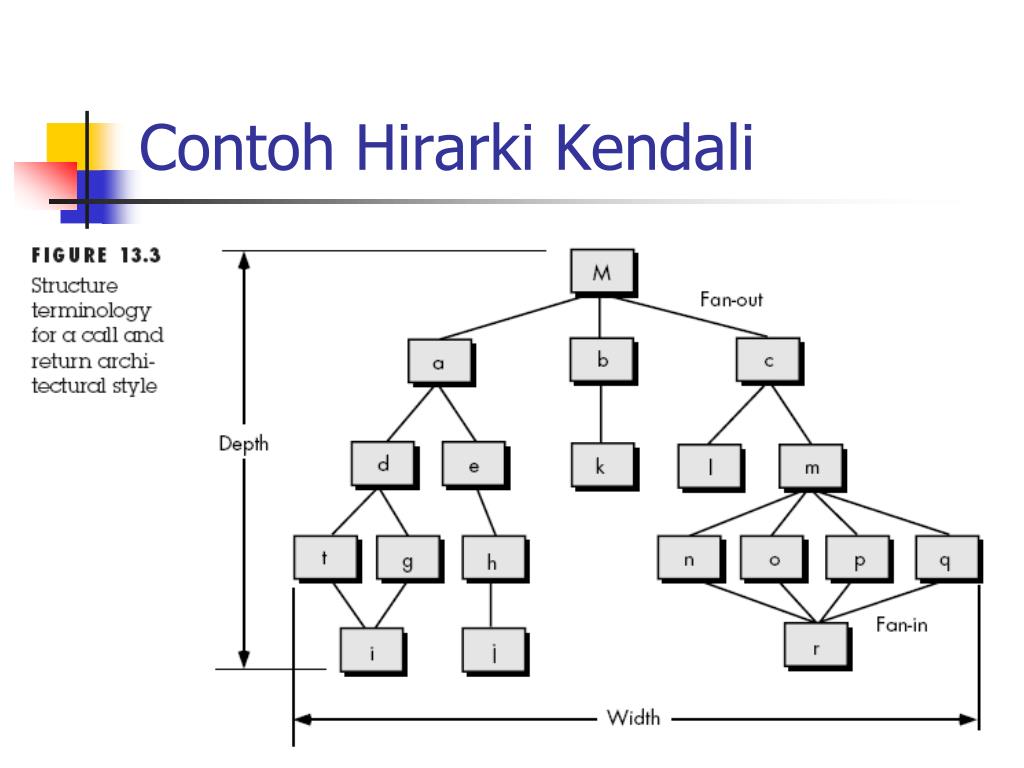

  • Hirarki kendali : menggambarkan organisasi komponen.
konsep desain 2
Konsep Desain (2)

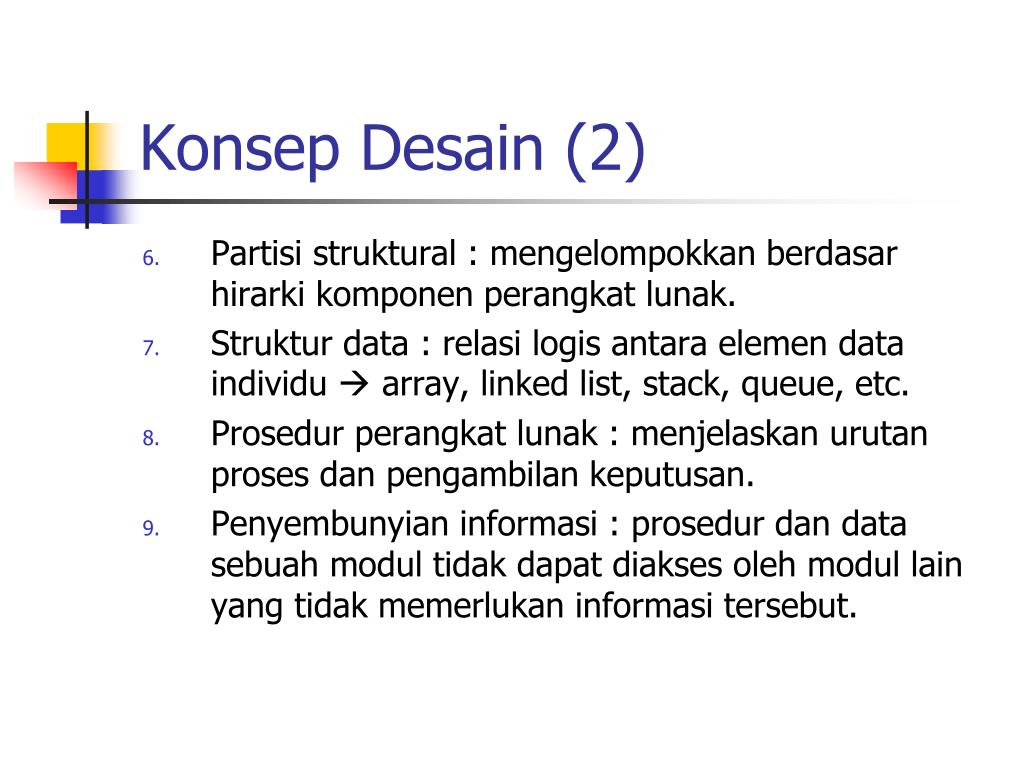

  • Partisi struktural : mengelompokkan berdasar hirarki komponen perangkat lunak.
  • Struktur data : relasi logis antara elemen data individu  array, linked list, stack, queue, etc.
  • Prosedur perangkat lunak : menjelaskan urutan proses dan pengambilan keputusan.
  • Penyembunyian informasi : prosedur dan data sebuah modul tidak dapat diakses oleh modul lain yang tidak memerlukan informasi tersebut.
isi dokumentasi desain
Isi Dokumentasi Desain
  • Ruang lingkup desain berdasar spesifikasi sistem.
  • Desain data  database, file.
  • Desain arsitektur.
  • Desain antarmuka.
  • Desain komponen.
  • Batasan desain  ex. memori.
  • Data tambahan  algoritma, data tabular, dll
desain arsitektur
Desain Arsitektur
  • Arsitektur perangkat lunak adalah struktur sistem yang menggambarkan komponen perangkat lunak, properties-nya dan relasi diantaranya.
  • Arsitektur perangkat lunak terdiri dari desain data dan desain arsitektur.
desain data
Desain Data
  • Menerjemahkan ERD di tahap analisa kebutuhan menjadi model data/ informasi dalam sudut pandang pengguna atau customer.
  • Tambahan: Dalam Power Designer dikenal sebagai Physical Data Modelling (PDM).
gaya arsitektur
Gaya Arsitektur

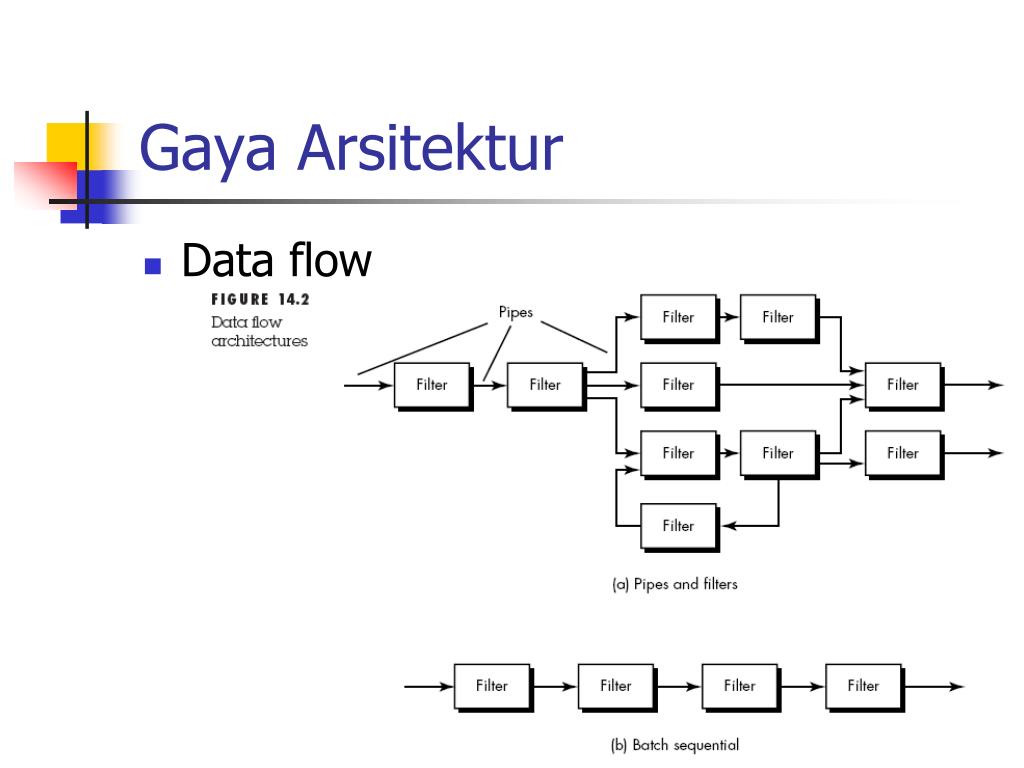

  • Data centered
gaya arsitektur15
Gaya Arsitektur

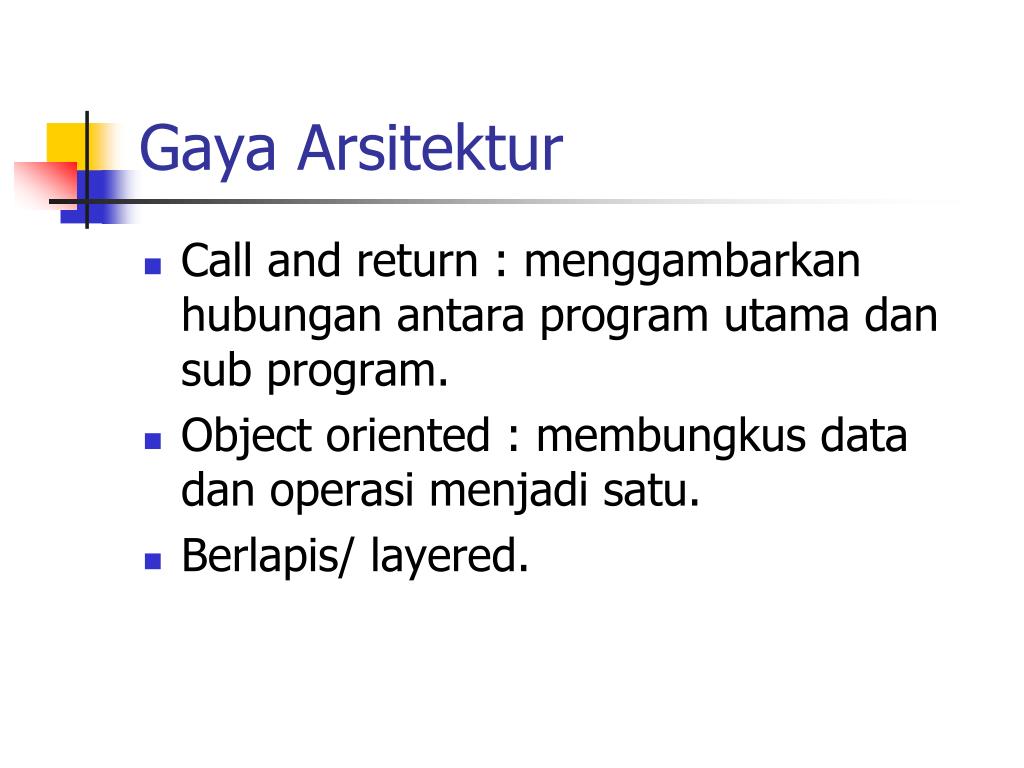

  • Call and return : menggambarkan hubungan antara program utama dan sub program.
  • Object oriented : membungkus data dan operasi menjadi satu.
  • Berlapis/ layered.
desain antarmuka

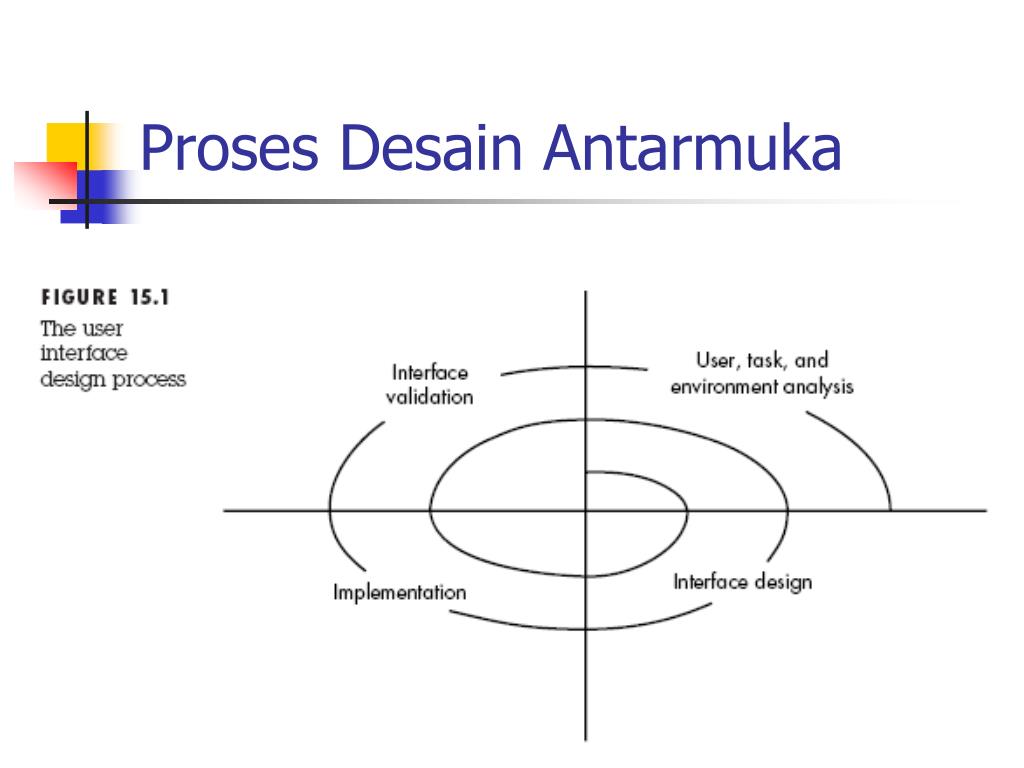

Desain Antarmuka
  • Aturan “emas”:
    • Tempatkan user dalam kendali.
    • Kurangi penggunaan memori oleh user.
    • Buatlah antarmuka yang konsisten.
desain level komponen
Desain Level Komponen

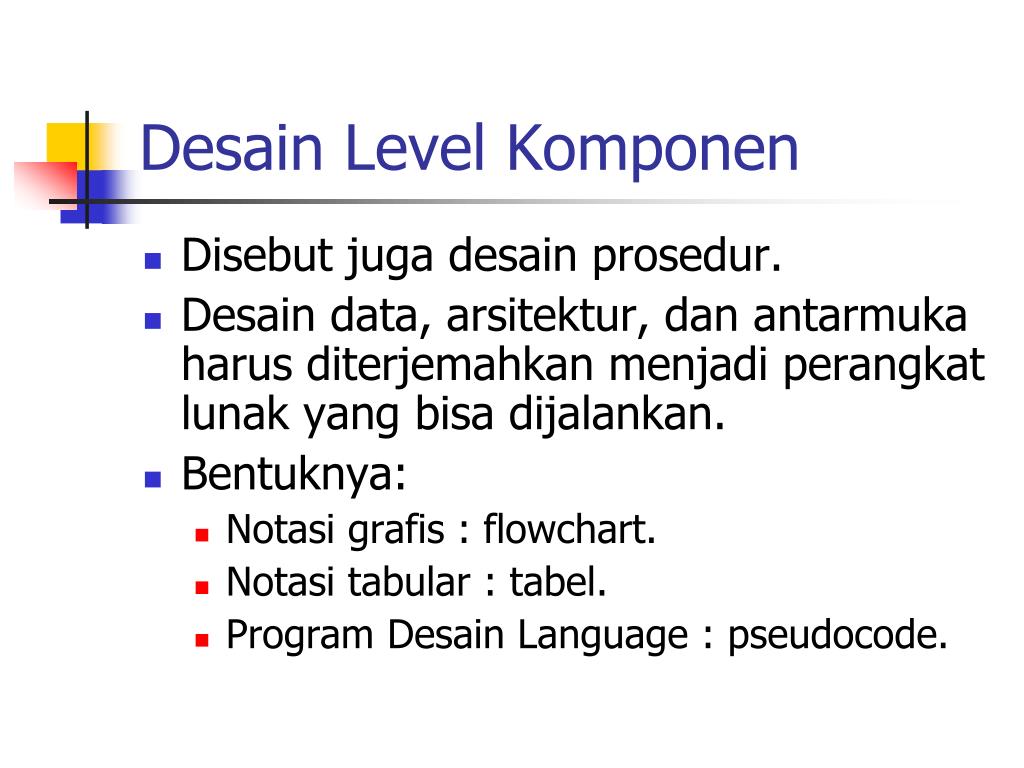

  • Disebut juga desain prosedur.
  • Desain data, arsitektur, dan antarmuka harus diterjemahkan menjadi perangkat lunak yang bisa dijalankan.
  • Bentuknya:

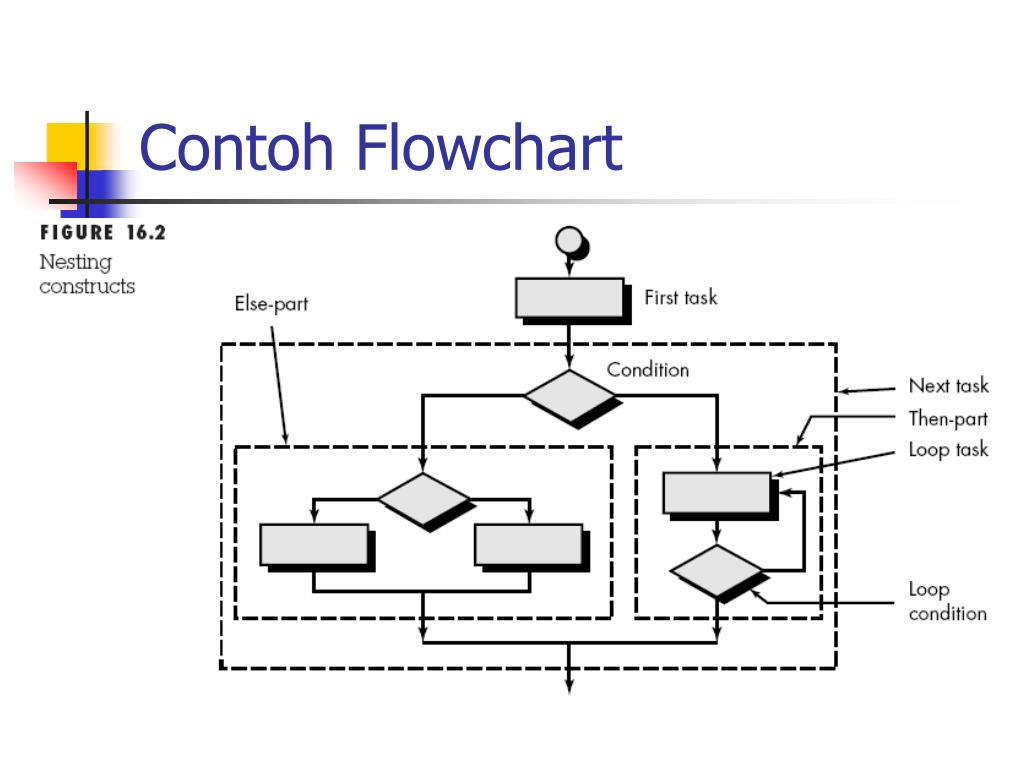

    • Notasi grafis : flowchart.

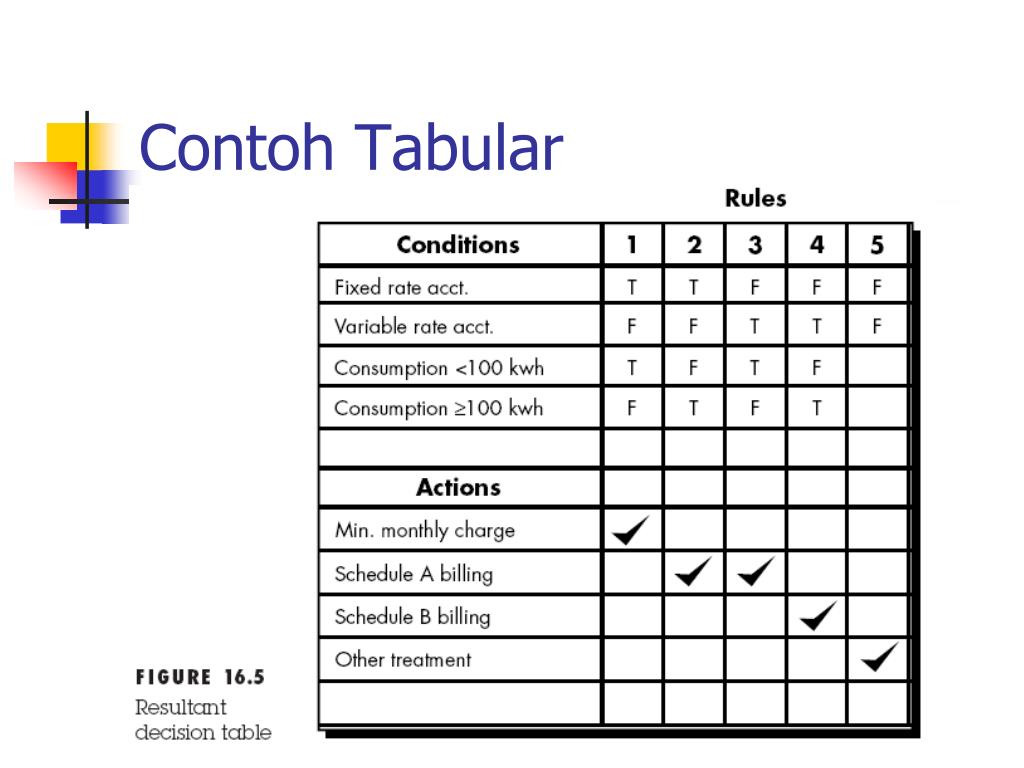

    • Notasi tabular : tabel.
    • Program Desain Language : pseudocode.
kuis 15 menit
Kuis (15 menit)
  • Desain apa saja yang dibutuhkan dalam RPL?
  • Apakah yang dimaksud dengan modularitas?
  • Sebutkan 3 contoh gaya arsitektur perangkat lunak!
  • Apa sajakah kriteria umum desain antarmuka yang baik?
  • Sebutkan 3 jenis bentuk desain level komponen!
