Presentation Transcript
slide2

Arus

listrik

Sel

listrik

ggl

awal

keluar

definisi dan pengukuran arus listrik
Perhatikan rangkaian listrik disamping ini!

Ketika saklar disambung, lampu pijar menyala dan jarum ampermeter menyimpang, pertanda arus listrik mengalir.

Mengapa rus listrik mengalir?

Definisi dan Pengukuran Arus Listrik

Arus

listrik

Sel

listrik

ggl

A

awal

keluar

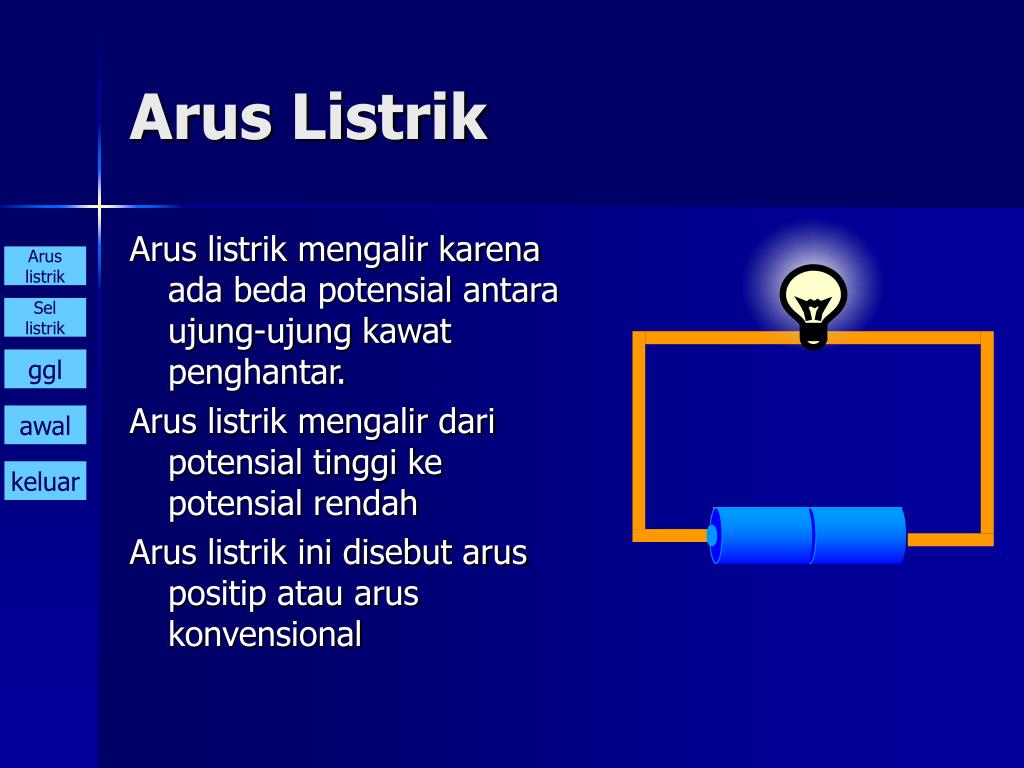

arus listrik
Arus listrik mengalir karena ada beda potensial antara ujung-ujung kawat penghantar.

Arus listrik mengalir dari potensial tinggi ke potensial rendah

Arus listrik ini disebut arus positip atau arus konvensional

Arus Listrik

Arus

listrik

Sel

listrik

ggl

awal

keluar

arus elektron
Setelah J.J Thompson menemukan adanya elektron, orang menyimpulkan bahwa arus listrik adalah aliran elektron.

Elektron mengalir dari potensial rendah ke potensial tinggi

Arus Elektron

Arus

listrik

Sel

listrik

ggl

awal

keluar

mengapa kita masih menggunakan arus konvensional
Di dalam kabel arus elektron mengalir berlawanan dengan arus konvensional.

Kedua arus ini sama besarnya, sehingga kita masih dapat menggunakan arus konvensional sebagai arus listrik.

Mengapa kita masih menggunakan arus konvensional?

Arus

listrik

Sel

listrik

ggl

awal

keluar

besaran arus listrik

Q

t

I =

Besaran Arus Listrik

Arus listrik didefinisikan sebagai banyaknya muatan listrik yang mengalir tiap detiknya.

Arus

listrik

Sel

listrik

ggl

I = kuat arus (amper / A)

Q = muatan (coulomb / C)

t = wakyu (setik / s)

awal

keluar

Satu coulomb: muatan listrik yang melalui titik apa saja dalam rangkaian listrik ketika arus tetap satu amper mengalir salama satu detik

Q = I.t

mengukur kuat arus listrik
Kuat arus listrik diukur dengan ampermeter

Ampermeter dipasang secara seri di dalam rangkaian listrik yang akan diukur kuat arusnya.

Mengukur Kuat Arus Listrik

A

Arus

listrik

Sel

listrik

ggl

awal

keluar

sel listrik
Sel Listrik

Dari percobaan di samping arus listrik mengalir karena adanya Sumber arus listrik (baterai).

Sumber arus listrik digunakan untuk menimbulkan beda potensial pada ujung-ujung angkaian listrik.

Apasajakah sumber arus listrik itu?

Arus

listrik

Sel

listrik

ggl

A

awal

keluar

elemen primer dan elemen sekunder
Elemen Primer dan Elemen Sekunder

Elemen primer: sumber arus listrik yang tidak dapat diisi ulang.

Contoh : elemen volta dan elemen kering

Elemen sekunder: sumber arus listrik yang dapat diisi lagi

Contoh : akumulator, aki dan Nicad

Arus

listrik

Sel

listrik

ggl

awal

keluar

elemen volta
Elemen volta adalah sumber arus listrik pertama yang dibuat oleh manusia.

Elemen ini terdiri dari batang tembaga dan batang seng yang dicelupkan ke dalan asam sulfat encer.

Tegangan yang dihasilkan = 1,5 V.

Kelemahannya: terjadi polarisasi pada batang tembaga.

Elemen Volta

Zn (-)

Cu (+)

Arus

listrik

Sel

listrik

ggl

awal

keluar

H2SO4

Polarisasi: timbulnya gelembung-gelembung gas H2 pada kutub +

polarisasi

slide12

Arus

listrik

Sel

listrik

ggl

awal

keluar

elelmen kering
Elelmen Kering

Elemen kering merupakan pengembangan dari elemen volta oleh Leclance

Elemen ini menghasilkan beda potensial 1,5 V

Arus

listrik

Sel

listrik

ggl

awal

keluar

baterai
Baterai

Batang

carbon

Baterai adalah elemen kering yang disusun sedemikian rupa sehingga mudah di pakai dan dibawa.

Arus

listrik

Sel

listrik

Amonium

clorida

ggl

awal

seng

keluar

Mangan dioksida +

Serbuk karbon

sel alkalin
Sel Alkalin

Potasium hidroksida

+ sebuk seng

Sel alkalin merupakan pengembangan dari sel kering (baterai)

Sel alkalin memiliki daya tahan 10 kali dari baterai

Arus

listrik

Sel

listrik

ggl

awal

Mangan

dioksida

keluar

akumulator
Akumulator

Akumulator merupakan sumber arus listrik yang dapat diisi ulang.

Akumulator menggunakan 2 batang timbal dan asam sulfat encer sebagai elektrolit

Sebelum digunakan akumulator harus dimuati terlebih dahulu. Ketika dimuati pada kutub + timbul lapisan tombal oksida yang berfungsi sebagai katoda

Arus

listrik

Sel

listrik

ggl

awal

keluar

H2SO4

Pb

PbO

Beda potensial = 2 V

slide17
Aki

Aki merupakan rangkaian seri beberapa akumulator.

Pada umumnya aki terdiri dari 6 akumulator, sehingga memiliki beda potensial 12 V

Arus

listrik

Sel

listrik

ggl

awal

keluar

yang harus diperhatikan pada aki
Yang Harus Diperhatikan pada Aki
  • Sumber DC untuk pengisi harus memilikibeda potensial lebih tinggi
  • Lebih baik mengisi dengan arus listrik kecil
  • Pada waktu pengisian konsebtrasi asamsulfat bertambah dan tinggi permukaan turun. Cairan harus ditambah dengan air murni.
  • Kapasitas aki diukur dalam satuan amper jam (AH) dengan alat Hidrometer

Arus

listrik

Sel

listrik

ggl

awal

keluar

nicad
Nicad

Nicad adalah pengembangan dari baterai sehingga dapat diisi ulang

Nicad menggunakan nikelhidroksida sebagai elektroda negatif dan cadmium sebagai elektroda positif

Beda potensial yang dihasilkan 1,2 V

Arus

listrik

Sel

listrik

Nikel

hidroksida

ggl

awal

keluar

Potasium

hidroksida

cadmium

gaya gerak listrik
Gaya Gerak Listrik

Pada lebel setiap sel listrik selalu tertulis suatu besaran seperti 1.5 V, 9V atau 12 V. Besaran apakah ini?

Besaran tersebut mrnunjukkan gaya gerak listrik (ggl) yang dihasilkan oleh sumber arus listrik.

Ggl adalah beda potensial suatu sumber arus listrik ketika sumber arus listrik tersebut tidak digunakan

Arus

listrik

Sel

listrik

ggl

awal

keluar

tegangan jepit
Tegangan Jepit

Ketika sumber arus listrik kita pakai, maka beda potensialnya berkurang.

Beda potensial sumber listrik ketika dipakai disebut tegangan jepit

Tegangan jepit selalu lebih kecil dari ggl

Arus

listrik

Sel

listrik

ggl

awal

keluar

mengukur ggl dan tegangan jepit
Ggl dan tegangan jepit dapat diukur dengan menggunakan voltmeter.

Voltmeter adalah alat untuk mengukur tegangan listrik

Volt meter dipasang paralel dengan komponen yang akan diukur.

V

Mengukur Ggl dan Tegangan Jepit

Arus

listrik

Sel

listrik

ggl

awal

keluar

slide23

Arus

listrik

Sel

listrik

ggl

awal

keluar
