MIGRATITION VERS LE RESEAU NGN . STIC_3 UHAB_DKR_SENEGAL. SOMMAIRE. INTRODUCTION Architecture des réseaux Architecture des réseaux avant Réseaux NGN Téléphonie sur IP Conclusion. INTRODUCTION .

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

MIGRATITION VERS LE RESEAU NGN


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
migratition vers le reseau ngn

MIGRATITION VERSLE RESEAU NGN

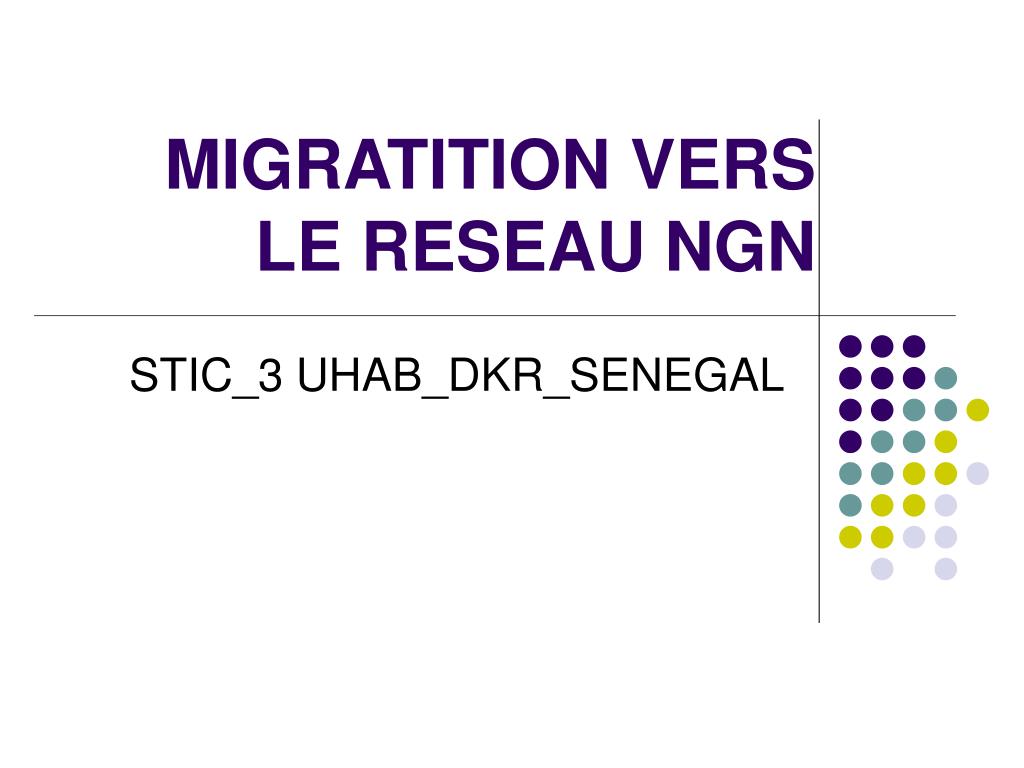

STIC_3 UHAB_DKR_SENEGAL

sommaire

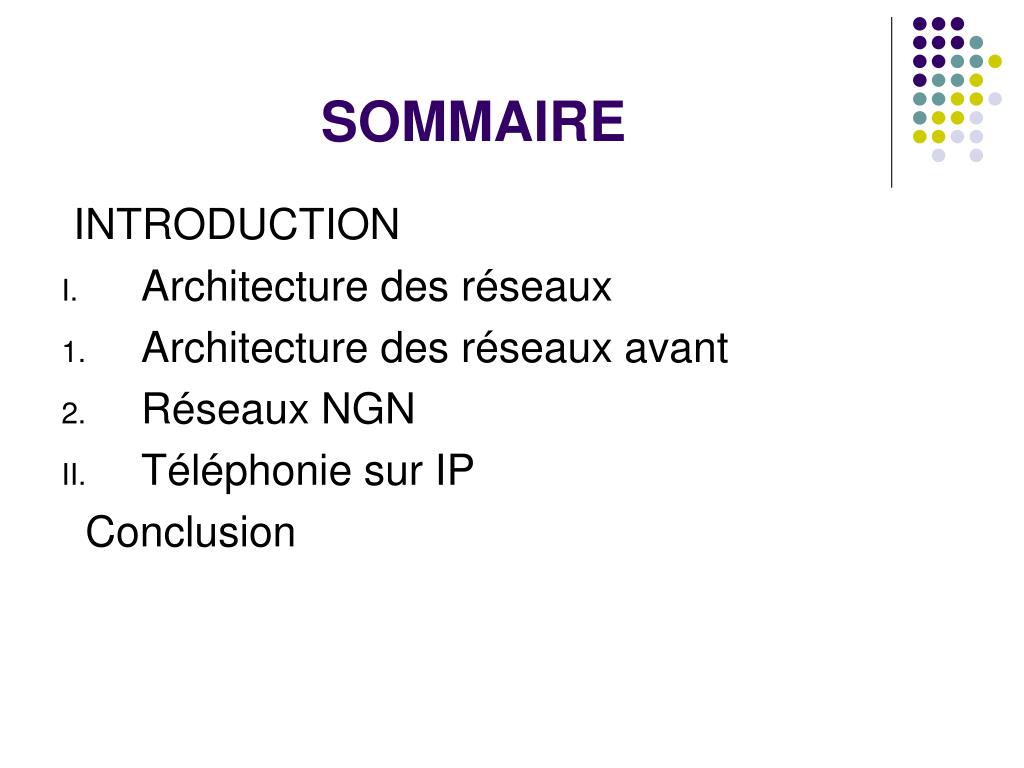

SOMMAIRE

INTRODUCTION

  • Architecture des réseaux

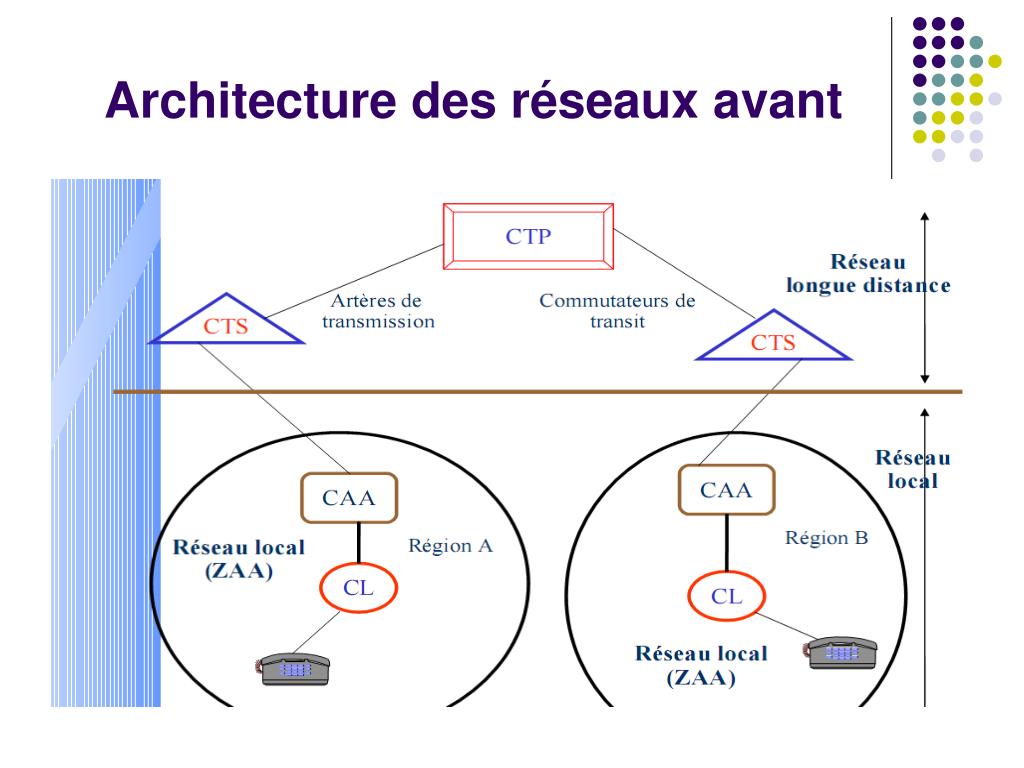

  • Architecture des réseaux avant
  • Réseaux NGN
  • Téléphonie sur IP

Conclusion

introduction
INTRODUCTION

De nos jours, on constate que le trafic de données prend le pas sur le trafic vocal et la tendance est à l’augmentation de la bande passante. Ce qui a permis aux opérateurs possédant ces deux types de réseaux à utiliser cet argument pour commencer à les unifier . D’ou la convergence entre voix ,données ,vidéo.

Conséquence: la migration des réseaux actuels vers les NGN.

architecture des r seaux apr s ngn concept de r seau ngn
Architecture des réseaux après: NGN concept de réseau NGN

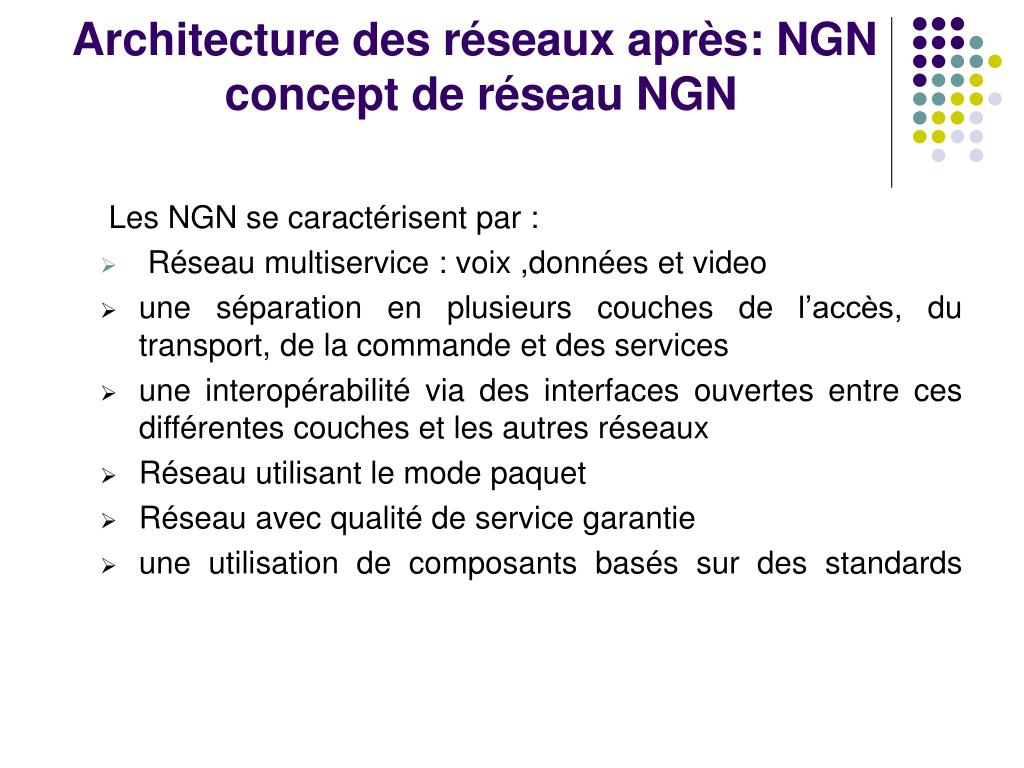

Les NGN se caractérisent par :

  • Réseau multiservice : voix ,données et video
  • une séparation en plusieurs couches de l’accès, du transport, de la commande et des services
  • une interopérabilité via des interfaces ouvertes entre ces différentes couches et les autres réseaux
  • Réseau utilisant le mode paquet
  • Réseau avec qualité de service garantie
  • une utilisation de composants basés sur des standards
architecture des r seaux ngn pourquoi
Architecture des réseaux NGN:pourquoi
  • Souplesse
  • Réduction de coût
  • Simplification de l’exploitation et de la maintenance
  • Déploiement rapide des services et applications
  • De nouveaux services(tiers)
architecture des r seaux ngn types
Architecture des réseaux NGN:Types

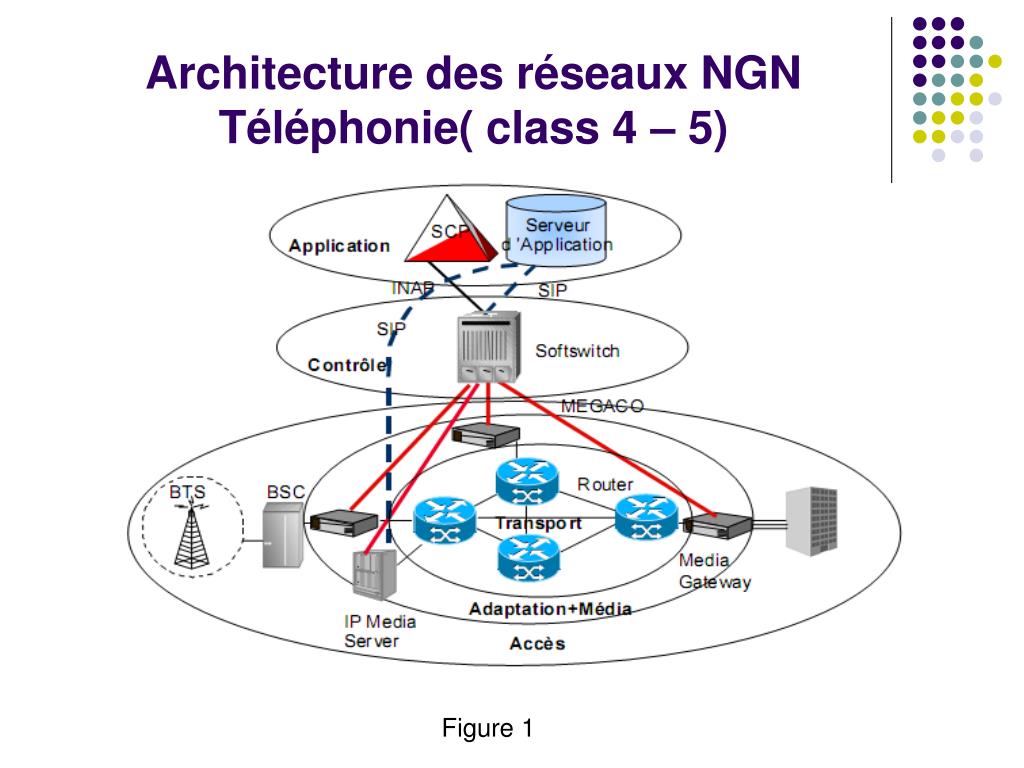

  • NGN class 4
  • NGN class 5
  • NGN multimédia

Les NGN de Class 4 et Class 5 sont des architectures de réseau offrant uniquement les services de téléphonie. Il s’agit donc de NGN téléphonie.

architecture des r seaux ngn les types
Architecture des réseaux NGN:les Types

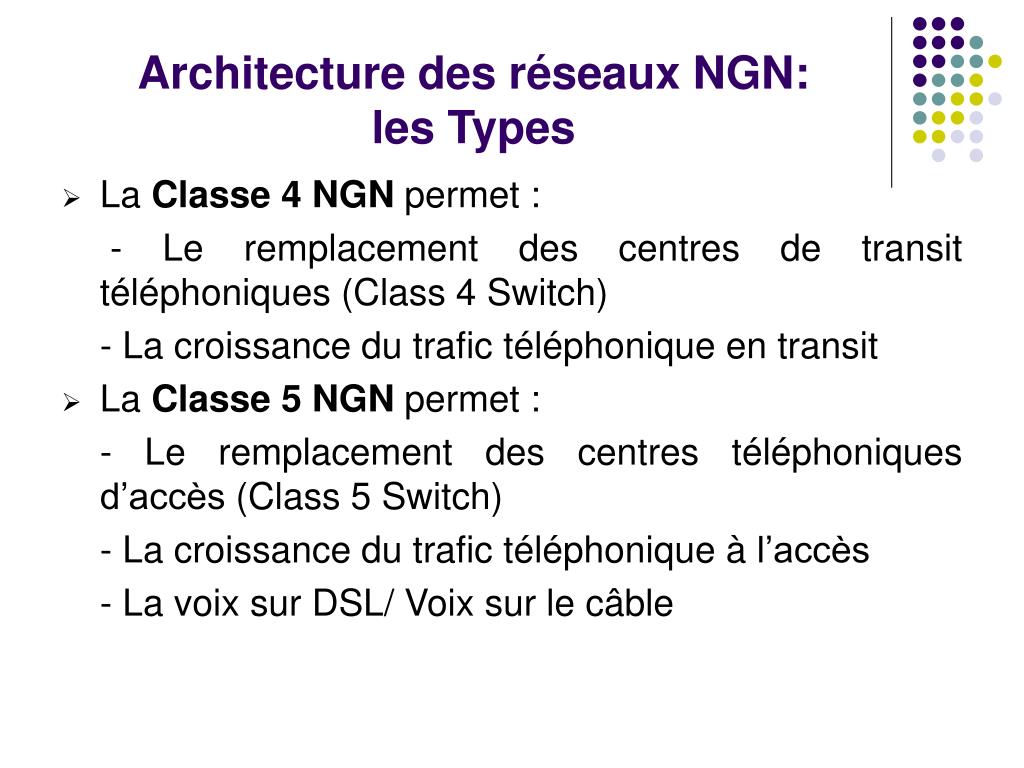

  • La Classe 4 NGN permet :

- Le remplacement des centres de transit téléphoniques (Class 4 Switch)

- La croissance du trafic téléphonique en transit

  • La Classe 5 NGN permet :

- Le remplacement des centres téléphoniques d’accès (Class 5 Switch)

- La croissance du trafic téléphonique à l’accès

- La voix sur DSL/ Voix sur le câble

architecture des r seaux ngn les types9
Architecture des réseaux NGN: les Types
  • Le Multimédia NGN permet d’offrir des services multimédia à des usagers disposant d’un accès large bande tel que xDSL, câble, WiFi/WiMax, EDGE/UMTS, etc.
architecture des r seaux ngn topologie
Architecture des réseaux NGN:topologie

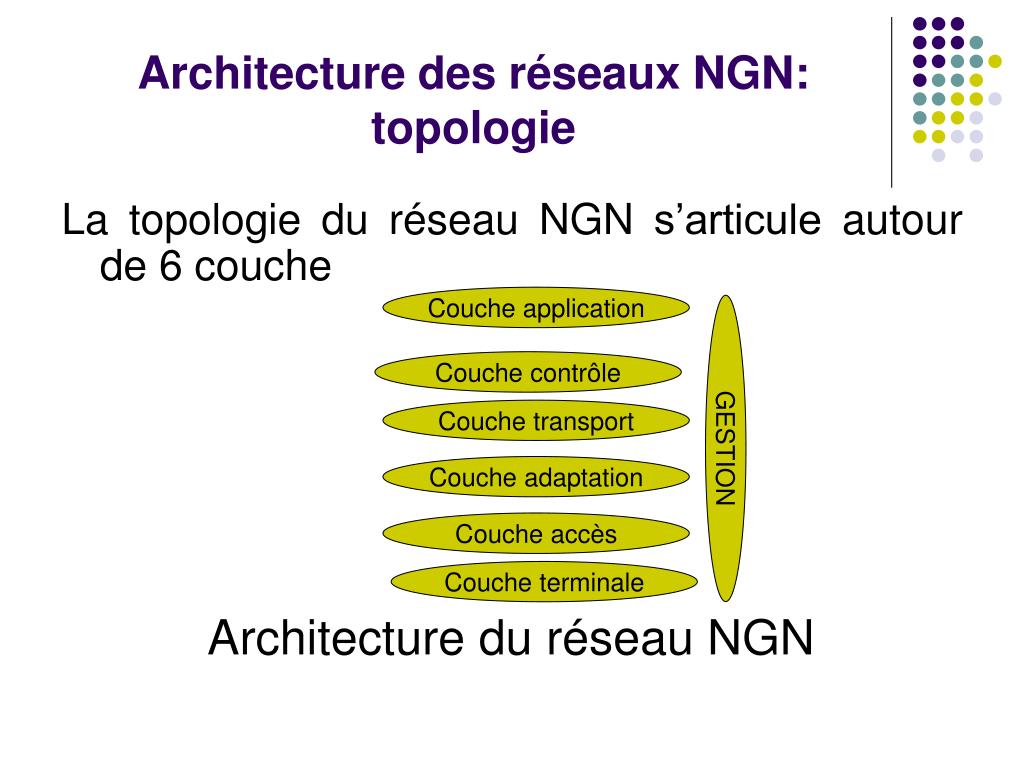

La topologie du réseau NGN s’articule autour de 6 couche

Architecture du réseau NGN

Couche application

Couche contrôle

Couche transport

GESTION

Couche adaptation

Couche accès

Couche terminale

architecture des r seaux ngn
Architecture des réseaux NGN

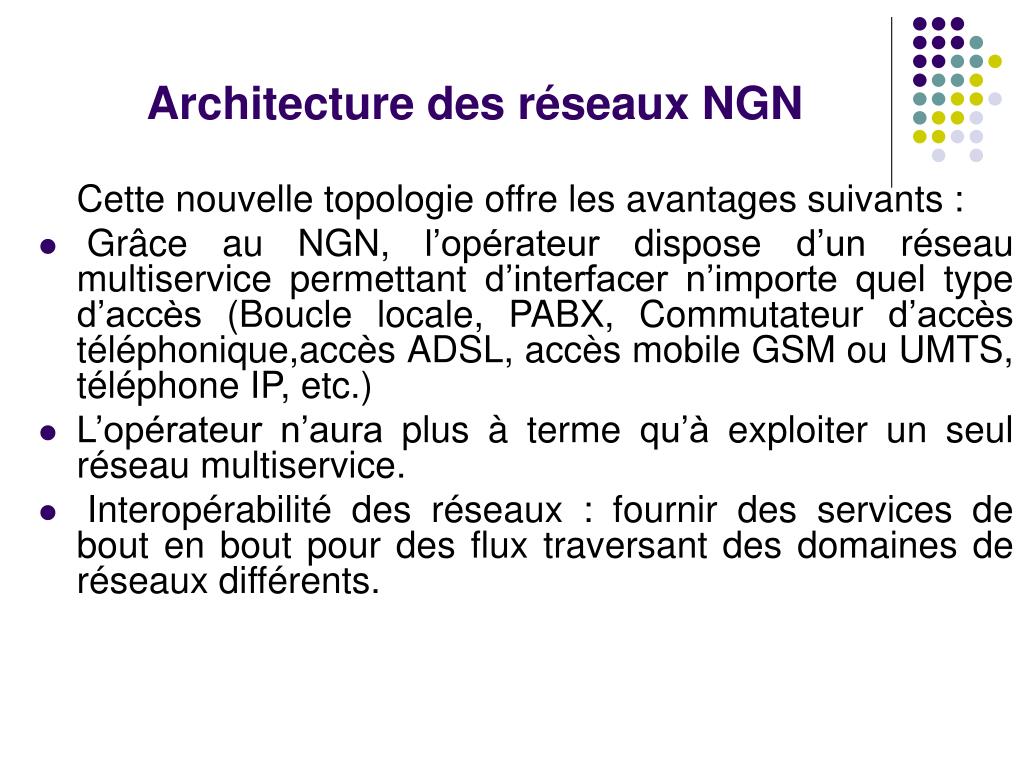

Cette nouvelle topologie offre les avantages suivants :

  • Grâce au NGN, l’opérateur dispose d’un réseau multiservice permettant d’interfacer n’importe quel type d’accès (Boucle locale, PABX, Commutateur d’accès téléphonique,accès ADSL, accès mobile GSM ou UMTS, téléphone IP, etc.)
  • L’opérateur n’aura plus à terme qu’à exploiter un seul réseau multiservice.
  • Interopérabilité des réseaux: fournir des services de bout en bout pour des flux traversant des domaines de réseaux différents.
architecture des r seaux ngn les l ments du r seau
Architecture des réseaux NGN: les éléments du réseau

• Réseaux en mode paquet

–La tendance est d’utiliser les réseaux IP sur diverses technologies de transport(ATM, SDH, WDM …)

– Les réseaux IP doivent offrir des garanties de qualité de service (QoS) concernant les caractéristiques de temps réel de la transmission vocale, vidéo et multimédia

• Passerelles d’accès

– Permettent de raccorder les lignes d’abonné au réseau en mode paquet

– Convertissent en paquets les flux de trafic provenant de dispositifs d’accès analogiques (service téléphonique ordinaire)ou de dispositifs d’accès à 2 Mbit/s

architecture des r seaux ngn l ment du r seau

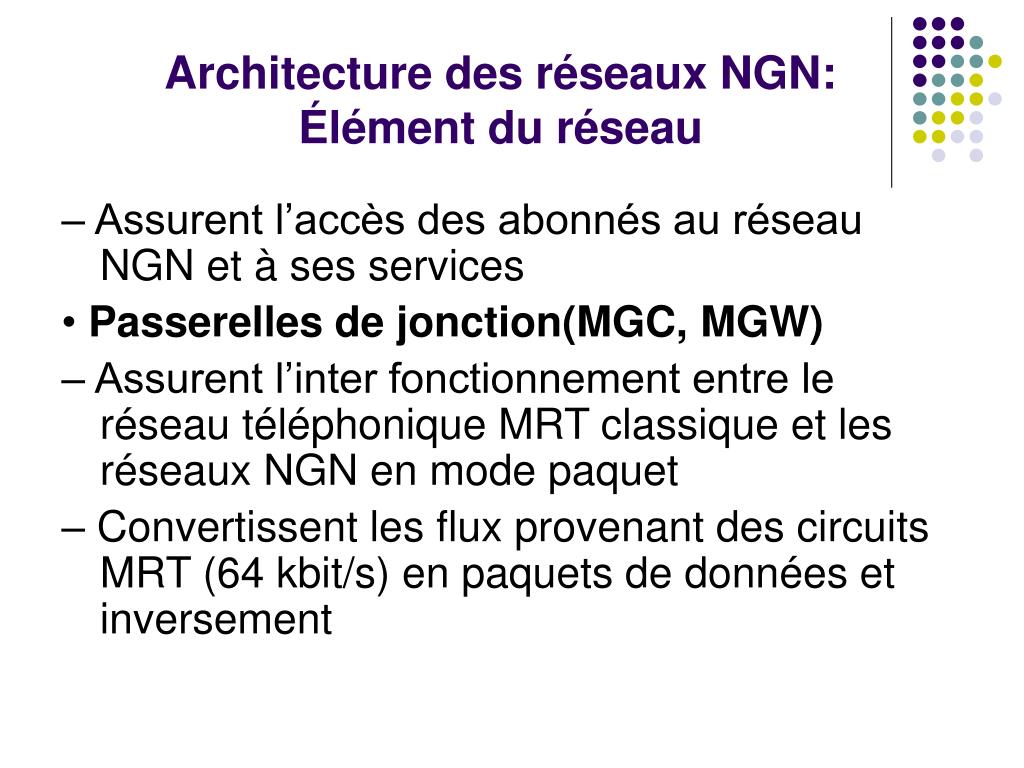

Architecture des réseaux NGN: Élément du réseau

– Assurent l’accès des abonnés au réseau NGN et à ses services

• Passerelles de jonction(MGC, MGW)

– Assurent l’inter fonctionnement entre le réseau téléphonique MRT classique et les réseaux NGN en mode paquet

– Convertissent les flux provenant des circuits MRT (64 kbit/s) en paquets de données et inversement

les ngn volution de la commutation fixe

Call Control

SoftSwitch

Switching

ATM/IP

Interfaces

Gateways

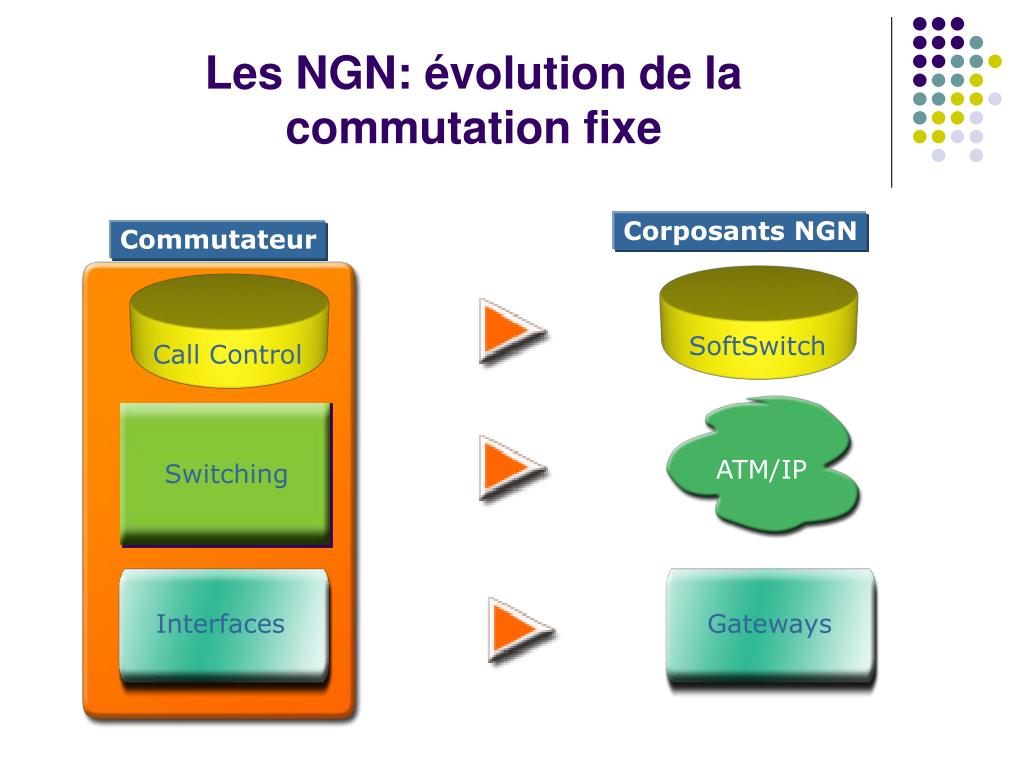

Les NGN: évolution de la commutation fixe

Corposants NGN

Commutateur

telephonie sur ip
TELEPHONIE SUR IP

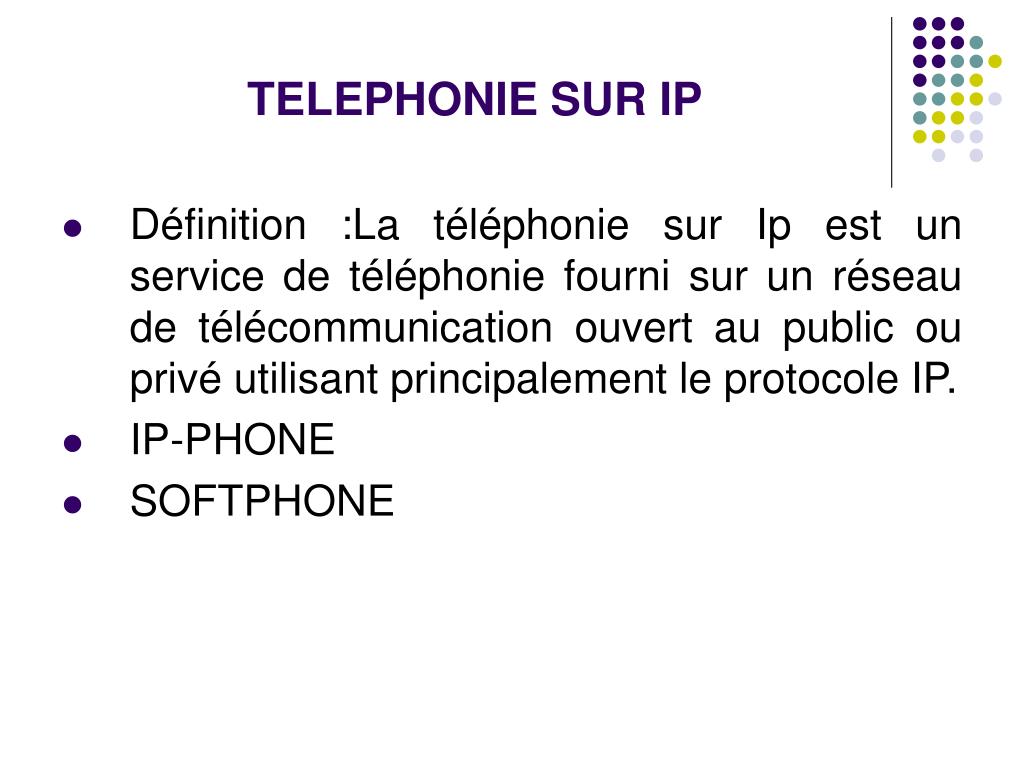

  • Définition :La téléphonie sur Ip est un service de téléphonie fourni sur un réseau de télécommunication ouvert au public ou privé utilisant principalement le protocole IP.
  • IP-PHONE
  • SOFTPHONE
telephonie sur ip18

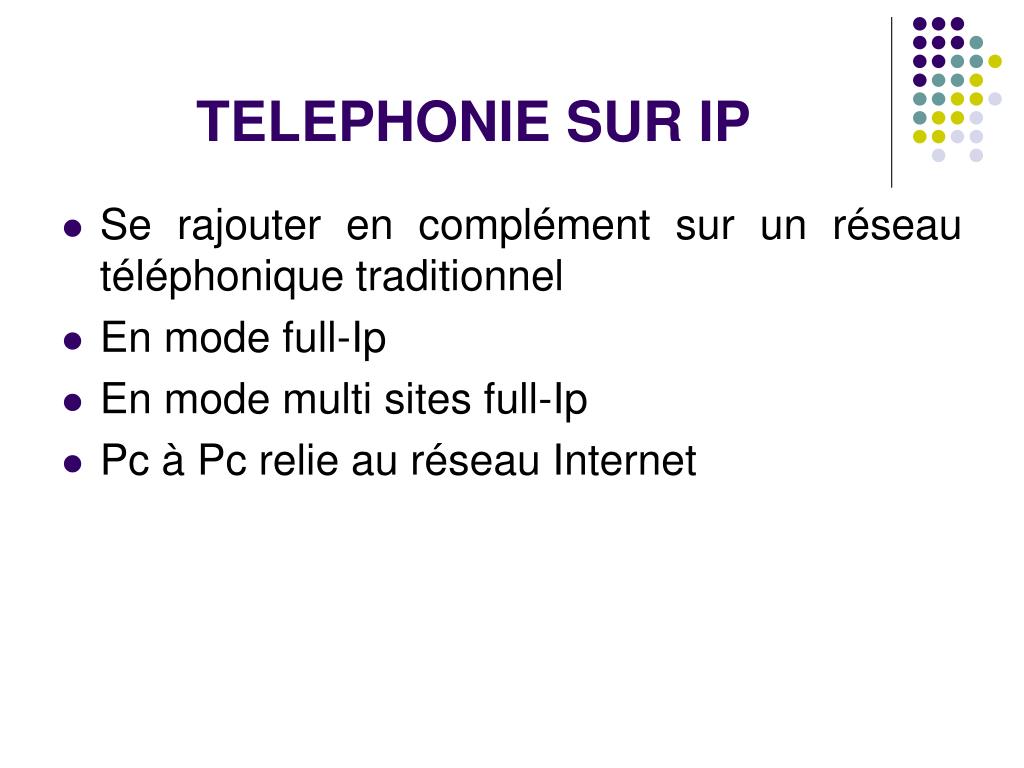

TELEPHONIE SUR IP
  • Se rajouter en complément sur un réseau téléphonique traditionnel
  • En mode full-Ip
  • En mode multi sites full-Ip
  • Pc à Pc relie au réseau Internet
telephonie sur ip19
TELEPHONIE SUR IP

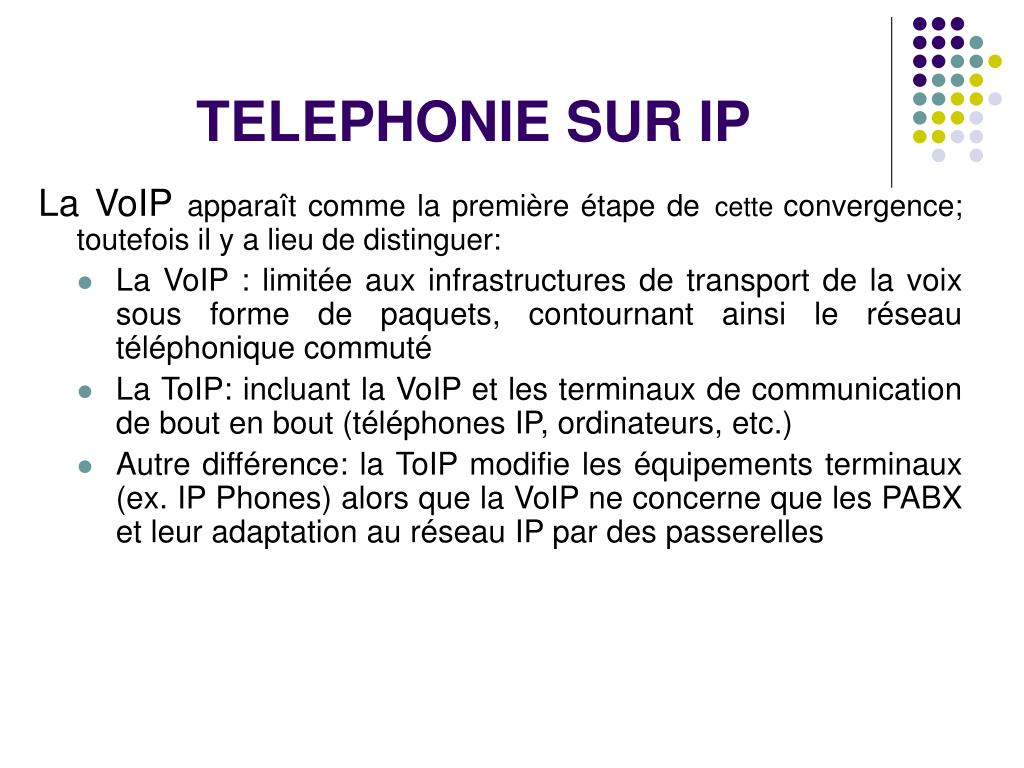

La VoIP apparaît comme la première étape decette convergence; toutefois il y a lieu de distinguer:

  • La VoIP : limitée aux infrastructures de transport de la voix sous forme de paquets, contournant ainsi le réseau téléphonique commuté
  • La ToIP: incluant la VoIP et les terminaux de communication de bout en bout (téléphones IP, ordinateurs, etc.)
  • Autre différence: la ToIP modifie les équipements terminaux (ex. IP Phones) alors que la VoIP ne concerne que les PABX et leur adaptation au réseau IP par des passerelles
telephonie sur ip les protocoles de signalisation

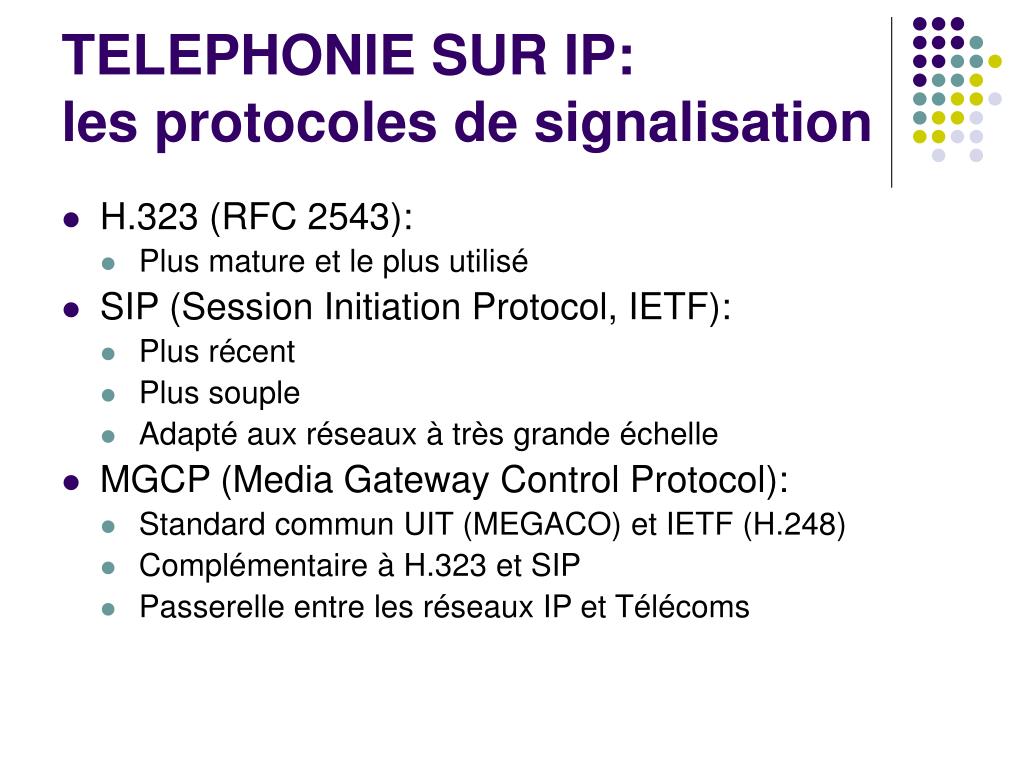

TELEPHONIE SUR IP:les protocoles de signalisation
  • H.323 (RFC 2543):
    • Plus mature et le plus utilisé
  • SIP (Session Initiation Protocol, IETF):
    • Plus récent
    • Plus souple
    • Adapté aux réseaux à très grande échelle
  • MGCP (Media Gateway Control Protocol):
    • Standard commun UIT (MEGACO) et IETF (H.248)
    • Complémentaire à H.323 et SIP
    • Passerelle entre les réseaux IP et Télécoms
telephonie sur ip les quipements cl s

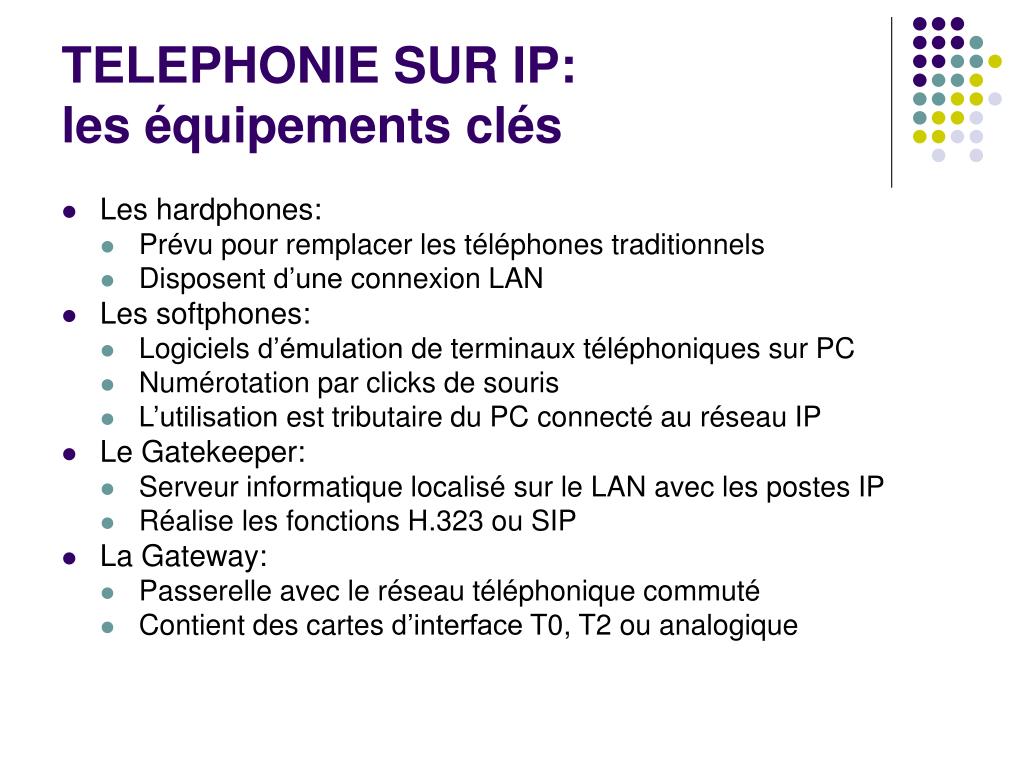

TELEPHONIE SUR IP:les équipements clés
  • Les hardphones:
    • Prévu pour remplacer les téléphones traditionnels
    • Disposent d’une connexion LAN
  • Les softphones:
    • Logiciels d’émulation de terminaux téléphoniques sur PC
    • Numérotation par clicks de souris
    • L’utilisation est tributaire du PC connecté au réseau IP
  • Le Gatekeeper:
    • Serveur informatique localisé sur le LAN avec les postes IP
    • Réalise les fonctions H.323 ou SIP
  • La Gateway:
    • Passerelle avec le réseau téléphonique commuté
    • Contient des cartes d’interface T0, T2 ou analogique
telephonie sur ip principe de fonctionnement
TELEPHONIE SUR IP:Principe de fonctionnement

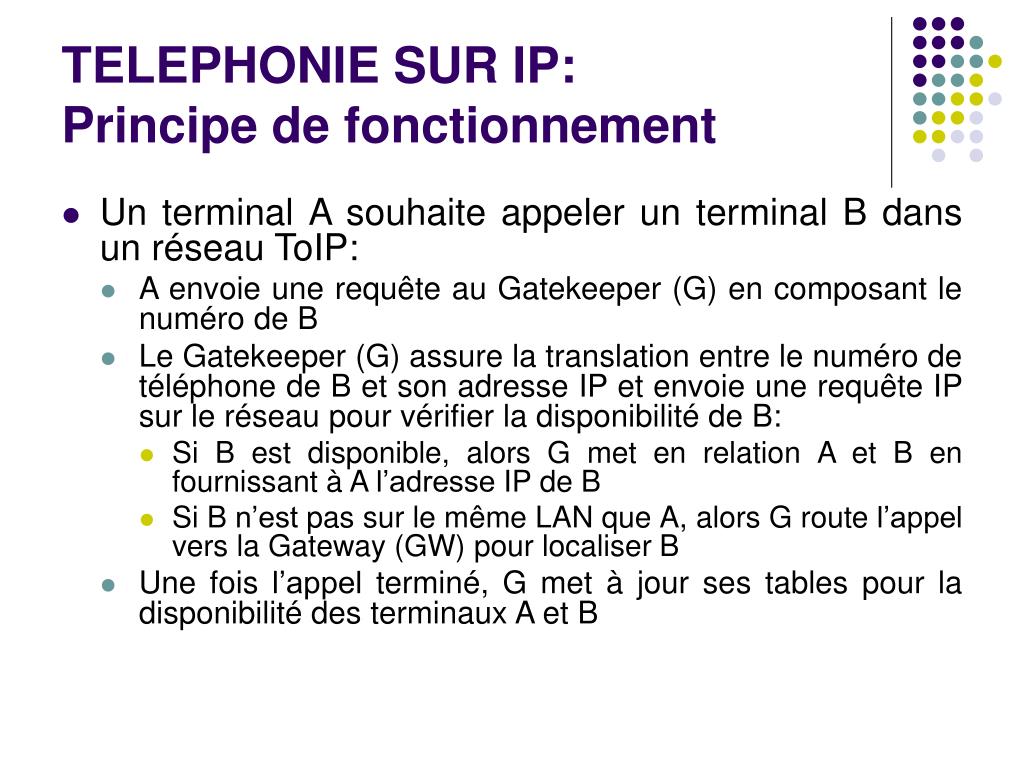

  • Un terminal A souhaite appeler un terminal B dans un réseau ToIP:
    • A envoie une requête au Gatekeeper (G) en composant le numéro de B
    • Le Gatekeeper (G) assure la translation entre le numéro de téléphone de B et son adresse IP et envoie une requête IP sur le réseau pour vérifier la disponibilité de B:
      • Si B est disponible, alors G met en relation A et B en fournissant à A l’adresse IP de B
      • Si B n’est pas sur le même LAN que A, alors G route l’appel vers la Gateway (GW) pour localiser B
    • Une fois l’appel terminé, G met à jour ses tables pour la disponibilité des terminaux A et B
conclusion
Conclusion

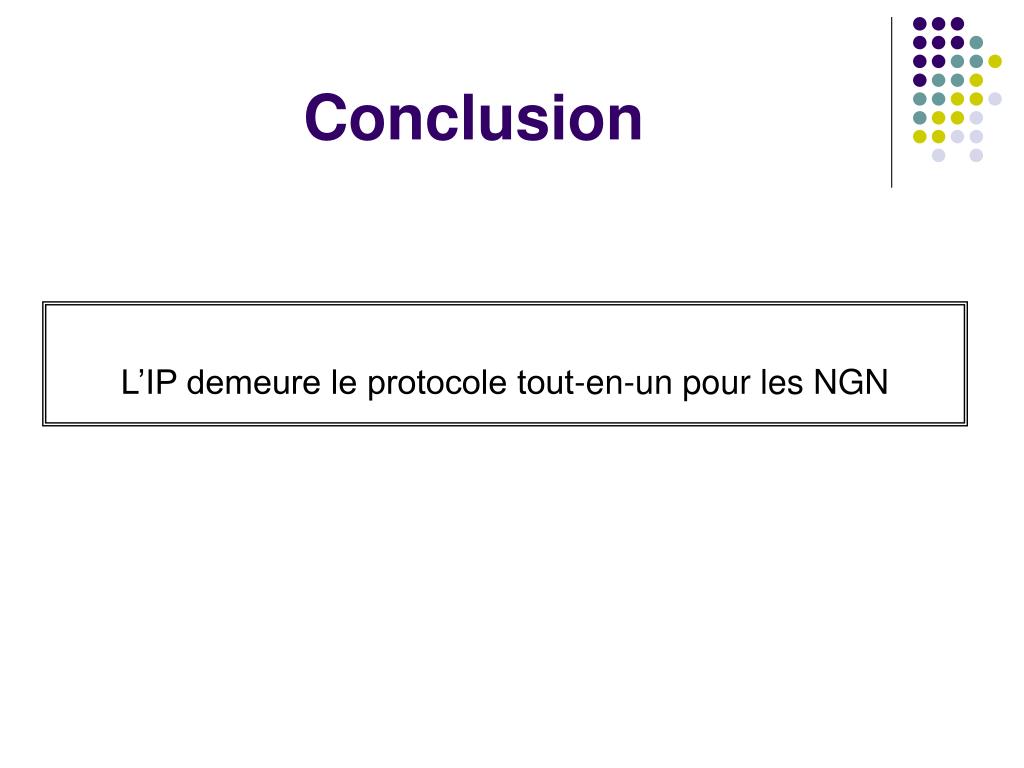

L’IP demeure le protocole tout-en-un pour les NGN
