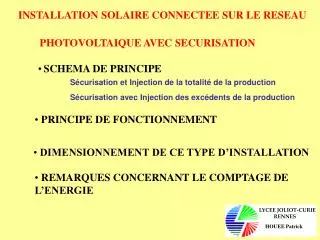

slide1

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

LYCEE JOLIOT-CURIE

RENNES

HOUEE Patrick

PHOTOVOLTAIQUE AVEC SECURISATION

  • SCHEMA DE PRINCIPE

Sécurisation et Injection de la totalité de la production

  • Sécurisation avec Injection des excédents de la production
  • PRINCIPE DE FONCTIONNEMENT
  • DIMENSIONNEMENT DE CE TYPE D’INSTALLATION
  • REMARQUES CONCERNANT LE COMPTAGE DE L’ENERGIE
slide2

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

PHOTOVOLTAIQUE AVEC SECURISATION

SCHEMA DE PRINCIPE

Sécurisation et Injection de la totalité de la production

Panneaux solaires

Réseau EDF

Compteur producteur

Compteur non consommation

Onduleur régulateur

INVERSEUR DE SOURCE

Batteries

Compteur consommateur

Récepteur alimenté en courant alternatif non sécurisé

Récepteur alimenté en courant alternatif sécurisé

slide3

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

PHOTOVOLTAIQUE AVEC SECURISATION

SCHEMA DE PRINCIPE

Sécurisation avec Injection des excédents de la production

Panneaux solaires

Réseau EDF

Compteur consommateur

Compteur producteur

Onduleur régulateur

Récepteur alimenté en courant alternatif non sécurisé

INVERSEUR DE SOURCE

Récepteur alimenté en courant alternatif sécurisé

Batteries

slide4

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

PHOTOVOLTAIQUE AVEC SECURISATION

PRINCIPE DE FONCTIONNEMENT

Sécurisation avec Injection des excédents de la production

Présence du réseau : * les Panneaux solaires doivent rechargés les batteries

* les excédents de production sont injectés dans le réseau

* les récepteurs sont connectés au réseau ( non sécurisé et sécurisé ) à travers l’inverseur de source

Absence du réseau : * utilisation de l’énergie emmagasinée dans les batteries et celle produite par les panneaux solaires pour alimenter les charges secourues

* utilisation de l’onduleur en mode autonome type ASI ( Alimentation Sans Interruption )

* le circuit non sécurisé n’est plus alimenté

Retour du réseau : * les circuits sécurisés et non sécurisés sont alimentés instantanément par le réseau EDF

* l’onduleur autonome continu à fonctionner quelques minutes puis il bascule en mode synchronisé réseau

slide5

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

PHOTOVOLTAIQUE AVEC SECURISATION

PRINCIPE DE FONCTIONNEMENT

Sécurisation avec Injection des excédents de la production

Structure : Sortie Réseau de l’onduleur

Il faut que l’énergie injectée sur le réseau par la sortie Réseau de l’onduleur ne puisse provenir que des panneaux photovoltaïques

Structure : Sortie Secours de l’onduleur

La sortie secours alimentée à partir des batteries ne doit pas pouvoir être couplée au réseau

  • L’onduleur fonctionne donc :
  • en mode synchronisé réseau si présence réseau
  • en mode autonome si absence réseau

En ce qui concerne la sécurisation avec injection de la totalité de la production, le principe de fonctionnement reste le même.

slide6

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

PHOTOVOLTAIQUE AVEC SECURISATION

DIMENSIONNEMENT DE CE TYPE D’INSTALLATION

  • Il faut prendre en compte l’autonomie du système, ce qui signifie qu’il faudra dimensionner l’installation en fonction :
  • de l’autonomie que l’on veut ( nombre de jours)
  • de la capacité de la batterie
  • des consommations des différents récepteurs
  • de l’ensoleillement

L’utilisation de ce type d’installation est fréquente lorsque l’on a des risques de coupure fréquente du réseau ( en montage ).

slide7

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

PHOTOVOLTAIQUE AVEC SECURISATION

DIMENSIONNEMENT DE CE TYPE D’INSTALLATION

  • Consommations journalières Ej : elle dépend de la puissance des appareils et de leur durée d’utilisation.

Elle est exprimée en Wh/j ou en kWh/j. C’est le produit de la puissance par le temps.

Ej = P x T

Ej : Consommations journalières (Wh/j ou kWh/j)

P : Puissance des équipements (W ou kW)

T : Temps de fonctionnement journalier ( h/j)

  • Dimensionnement solaire (panneau) : la puissance crête des panneaux dépend des consommations,

du gisement solaire et d’un coefficient de pertes au niveau des panneaux. La puissance s’exprime en Wc.

Ej : Consommations journalières (Wh/j ou kWh/j)

Ej

Pc =

0,6 x Ei

Ei : Energie solaire (Wh /m2/j ou kWh/m2/j)

Pc : Puissance crête des panneaux solaires (Wc)ou ( kWc )

0,6 : coefficient de pertes

Prendre le mois le plus défavorable en ensoleillement : Janvier

slide8

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

PHOTOVOLTAIQUE AVEC SECURISATION

DIMENSIONNEMENT DE CE TYPE D’INSTALLATION

  • Dimensionnement des batteries ( capacité ) : elle dépend des consommations journalières,

du nombre de jours d’autonomie, de la tension et du type de batterie utilisée. Elle s’exprime en Ah.

Nj x Ej

C =

Dp x V

Ej : Consommations journalières (Wh/j ou kWh/j)

C : Capacité de la batterie (Ah)

V : Tension de la batterie (V)

Dp : Coefficient de décharge profonde

0,8 pour les batteries solaires

0,6 pour les batteries standard

0,5 pour les batteries de voitures

Nj : nombre de jours d’autonomie (j) :

5 jours pour les sites ensoleillés (Afrique,DomTom)

7 à 10 jours pour les sites tempérés (Europe du Sud et France)

15 à 20 jours pour les sites plus défavorables ( Europe du Nord)

slide9

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

PHOTOVOLTAIQUE AVEC SECURISATION

REMARQUES CONCERNANT LE COMPTAGE DE L’ENERGIE

L’énergie injectée doit toujours être comptée au point de livraison.

En cas de tarification Jaune ou verte, la difficulté vient du fait du dénivelé de puissance. Il y a généralement une différence entre la puissance souscrite et la puissance injectée au réseau.

Tarif Jaune : 36 kVA < S < 250kVA , Tarif Vert : > 250 kVA

Il y a un problème entre le comptage de l’énergie consommée et l’énergie injectée au réseau. Le comptage se fait généralement avec des TI ( transformateur d’intensité ) de classe 0,5.

  • Le point de livraison en tarif Jaune : aux bornes Aval de l’appareil de sectionnement « Aval Comptage »
  • Le point de livraison en tarif Vert : aux boites à câbles ou chaînes d’ancrages en cas de raccordement aérien ou souterrain.
  • Pas possible de mettre un comptage adapté à la puissance.

Solution : a ) il faut donc que la production soit reliée au réseau par un branchement dédié ( BT ). Toute la production sera injectée au réseau ( donc un contrat d’achat ).

b ) l’énergie produite sera autoconsommée par l’utilisateur ( donc pas de contrat d’achat ).

slide10

INSTALLATION SOLAIRE CONNECTEE SUR LE RESEAU

DOCUMENTATION

Site Internet :

EDF : www.edf.fr

HESPUL : www.hespul.org

CIELE : www.ciele.org

ADEME : www.ademe.fr

LIBRELEC : www.librelec.fr

ENS CACHAN : www.ens-cachan.fr

TENESOL : www.tenesol.fr

SOLAR-SUD : solarsud.com
