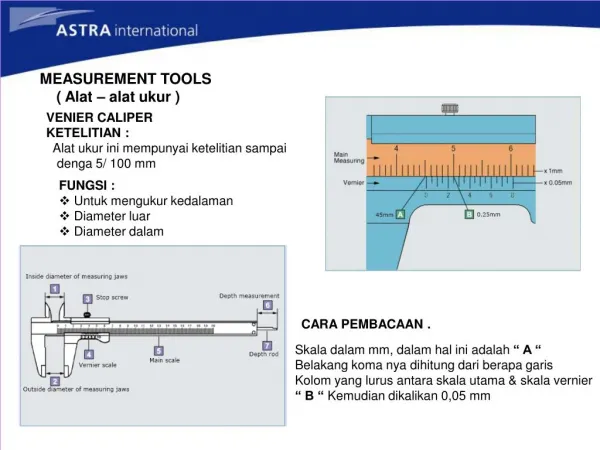

  1. MEASUREMENT TOOLS ( Alat – alat ukur ) VENIER CALIPER KETELITIAN : Alat ukur ini mempunyai ketelitian sampai denga 5/ 100 mm • FUNGSI : • Untuk mengukur kedalaman • Diameter luar • Diameter dalam CARA PEMBACAAN . Skala dalam mm, dalam hal ini adalah “ A “ Belakang koma nya dihitung dari berapa garis Kolom yang lurus antara skala utama & skala vernier “ B “ Kemudian dikalikan 0,05 mm

  2. OUT SIDE MICROMETER FUNGSI. Mengukur “ Diamter luar “ Ketelitian yang didapat dari o,o1 s/d 0,001 mm • UKURAN YANG ADA. • 0 - 25 mm • 25 – 50 mm • 50 – 75 mm • 75 – 100 mm • dst.

  3. OUT SIDE MICROMETER CARA MENGKALIBRASI. • Ambil alat penera ( standard Gauge ) sesuai ukuran • Putar Ratcher Stopper sampai anvil & spindel bersentuhan • Jika kesalahan < dari 0,02 mm ( 2 kolom ) putar outer sleeve sampai “ O “ lurus • Jika kesalahan > dari 0,02 mm kunci lock clam & lepaskan racher stoper, lepaskan thimble dan luruskan tanda “ O “ pada thimble dan sleeve

  4. OUT SIDE MICROMETER CARA MEMBACANYA • Jarak strip atas outer sleeve 1mm • Jarak strip bawah outer sleeve 0,5 mm • Nilai satu kolom pada thimble 0,01 mm CONTOH • Seperti gambar • Skala pada outer sleeve atas menunjuk pada angka “ 55 mm ) • Sklala pada outer sleeve bawah menunjuk pada angka 0,50 dari angka 55 ( bagian atas ) • Skala pada Thimble menunjuk pada angka 45 • Jadi total nilainya adalah : 55 mm + 0,50 + 0,45 = 55,95 mm

  5. DIAL GAUGE FUNGSI Untuk mengukur Kerataan Untuk mengukur kebengkokan Poros

  6. CARA PEMBACAAN DIAL • Jarum panjang mempunyai nilai 0,01mm • Jarum pendek mempunyai nilai 1,0 mm • Satu putaran jarum panjang = 1 kolom jarum pendek

  7. CYLINDER BORE GAUGE • Alat ukur ini hanya dapat dikalibrasi menggunakan Outside Micrmeter CARA MENGKALIBRASI • Set Out side micrometer sesuai dengan standar pengukuran • Fungsikan lock clam • Masukkan rod pengukur ke dalam out side micrometer ( seperti gambar ) • Set jarum panjang padaangka nol FUNGSI. Untuk mengukur diameter silinder Ketelitian alat ukur ini sampai 0,01 mm

  8. CARA MENDAPATKAN NILAI STANDAR PENGUKURAN Standar pengukuran didapat dari pengukuran silinder bore Standar pengukuran, diukur menggunakan vernier calipper Untuk mendapatkan hasil pengukuran yang tepat, pembacaan dilakukan dengan tanpa melepas caliper dari silinder bore • Fungsi stadar pengukuran. • Sebagai dasar untuk memilih panjang Replacement rod • Standard pengukuran berfungsi sebagai awal untuk mulai menghitung “ Berapa “ besarnya keausan dari silinder Menentukan panjang rod Panjang rod = nilai standar pengukuran + ( 0,5 ~ 1,0 mm )

  9. HASIL PENGUKURAN CARA MELAKUKAN PENGUKURAN • Untuk mendapatkan hasil pengukuran yang benar maka goyangkan batang cylinder bore hingga mendapatkan pengukuran terkecil. • Pengukuran bagian atas diambil 10 – 12 mm dari permukaan atas silinder blok • pengukuran pada bagian bawah kira – kira 10 – 12 mm dari bawah silinder blok • Pengukuran dilakukan pada 3 posisi atas, tengah & bawah • Pembacaan diambil pada jarum panjang paling jauh bergerak ke arah kanan

  10. HASIL PENGUKURAN CARA MEMBACA DIAL Jika jarum panjang bergerak searah jarum jam, maka besarnya nilai hasil pengukuran adalah = standar pengukuran -- berapa kolom yang ditunjuk jarum panjang Jika jarum panjang bergerak berlawanan arah jarum jam, nilai pengukuran = standar pengukuran + berapa kolom yang ditunjuk jarum panjang • MENENTUKAN KEOVALAN / TIRUS • Keovalan ditentukan oleh selisih ukuran arah A & B • Jika A tidak sama dengan B maka silinder dinyatakan oval • Jika ukuran atas tidak sama dengan ukuran bawah maka disebut tirus

  11. MULTITESTER ( DIGITAL ) Fungsi Untuk mengukur Tegangan, Arus, Tahanan, Amper dll

  12. MULTITESTER ( ANALOG ) Skala Ohm Skala Volt DC Pointer Volt AC Range Volt DC Range Selector Mili Amper Range Ohm range Fungsi Untuk mengukur Tegangan, Arus, Tahanan, Amper dll

  13. FOURGAS ANALIZER Fungsi Untuk mengukur kepekatan, CO, HC, Jumlah Nitrogen Oksida ( Nox ), dan Kandungan O2 didalam Gas buang

  14. INTELLIGENT TESTER ( SCAN TOOL ) Fungsi • Untuk mendeteksi adanya kerusakan pada sistim kontrol electronic ( EFI, ABS, ECT, ITC, Imobilizer, EBD, Airbag, ) • Berfungsi sebagai osiloskop • Berfungsi sebagai multitester • Untuk menghapus memori kesalahan pada sistim kontrol ( ECU ) • Untuk membaca kondisi kerja mesin ( current data )
