  1. ALAT UKUR & METROLOGY Bandung, 6 Juli 2011 Edit your company slogan

  2. 1 3 2 4 OUT LINE METROLOGI K ALIBRASI ALAT UKUR FUNGSI DAN PERAN ALAT UKUR www.themegallery.com

  3. 1. Metrologi & Kalibrasi Alat ukur

  4. METROLOGI • PENGERTIAN METROLOGI • MENGAPA METROLOGI DIPERLUKAN ? • PELAKU METROLOGI

  5. Pengertian Metrologi • SuatuIlmumengenaiPengukuran • Segalasesuatu yang harusdilakukandenganpengukuran

  6. Mengapa Perlu Metrologi • Karena pengukuran dilakukan hampir pada setiap aspek kehidupan manusia, sehingga terjadi transaksi yang saling memuaskan • Tanpa suatu standard ukuran dalam kehidupan manusia, akan timbul permasalahan dalam hal tertentu

  7. Pelaku Metrologi Terdiri dari orang yang melakukan perencanaan dan pengukuran, meliputi kegiatan : • Analisa Statistik • Perencanaan Alat Pengukuran • Evaluasi Hasil • Penentuan toleransi ketidakpastian/ketidaksesuaian alat yang diukur • Melakukan Kalibrasi

  8. KALIBRASI • Definisi Kalibrasi • Traceability • Global Activities • Hirarki Metrologi dan Kalibrasi • Syarat Kalibrasi yg Baik • Manfaat Kalibrasi

  9. Definisi kalibrasi • Membandingkan alat ukur, alat tes, atau alat ukur standard yang belum diketahui ketelitiannya terhadap alat ukur standar yang sudah diketahui penyimpangannya secara pasti. Kemudian dibuat suatu korelasi dan laporannya dan atau memperkecil penyimpangan dengan melakukan pengaturan (adjustment) pada alat ukur yang ketelitiannya belum diketahui

  10. TRACEABILITY Artinya : Suatu standard yang lebih rendah mengacu ke standard yang lebih tinggi dalam suatu jaringan yang menyatu secara internasional melalui sistem tingkatan kalibrasi yang tidak terputus Tujuan : Agar didapatkan kesamaan harga / nilai dari suatu besaran di manapun dilakukan pengukuran

  11. Global Activities • Kegiatan Metrologi & Kalibrasi modern harus mengacu pada Standard Internasional (SI) • Penerapan SI tergantung pada hubungan kerja sama ilmu pengetahuan dan perjanjian formal antar negara • Proses perumusan SI dilakukan mengikutsertakan laboratorium nasional dari berbagai negara

  12. SI NIST/NPL/NML ACCREDITED LAB COMPANIES Hirarki Metrologi & Kalibrasi • Laboratorium Primer • Laboratorium Sekunder • Laboratorium Tertier • NIST (USA) : National Institute of Standard & Technology • NML (Australia) : National Measurement Laboratory • NPL (UK) : National Physical Laboratory

  13. Manfaat Kalibrasi • Bagi Pabrikan / Manufaktur • Untuk mencapai/mempertahankan kualifikasi ISO 9000 • Untuk meyakini hasil pengetesan terhadap output produksi • Untuk kepentingan pengendalian produksi yang baik

  14. Manfaat Kalibrasi • Bagi Perusahaan Jasa • Meyakinkan pembacaan alat ukur yang dipakai • Traceability of the instrument • Meyakini pembuatan laporan berdasarkan data yang akurat • Bagi Perdagangan/Unit Ekonomi Meyakinkan keakurasian barang yang diperdagangkan atau dijadikan obyek transaksi karena telah melalui alat ukur yang terkalibrasi

  15. Definisi Alat Ukur & Besaran Ukur • Alat ukur adalah instrument yang digunakan untuk mengobservasi dan mengukur suatu besaran • Ada dua besaran : 1. Besaran dasar , terdiri dari panjang ( meter / m ); massa ( kilogram / kg ); waktu ( secon / s ); arus listrik ( ampere / A ) ; thermodinamic temperatur ( Kelvin / K ) dan intensitas cahaya ( Candela / cd )

  16. Besaran Ukur 2. Besaran turunan, berasal dari besaran dasar yang diturunkan berdasarkan hukum-hukum fisika Besaran turunan tersebut a.l : - Frequency ( Hertz / Hz )  1 / s - Force ( Newton / N )  kg.m/s - Pressure ( Pascal / Pa )  N/m2 - Energy ( Joule / J )  N.m - Power ( Watt / W )  J.s - Electric Potential (Volt/V)  W /A - Electric Resistance ( Ohm / Ω )  V / A

  17. Besaran Ukur • Quantity of charge ( Coulomb / C )  A.s • Electrical Capacitance ( Farad / F )  C/V • Conductance ( Siemens / S )  A/V • Magnetic Flux ( Weber / Wb )  V.s • Inductance ( Henry / H )  Wb/A • Magnetic Flux density ( Tesla/T)  Wb/m2 • Celcius temperature ( Degree / C)  0 C • Dan lain lain

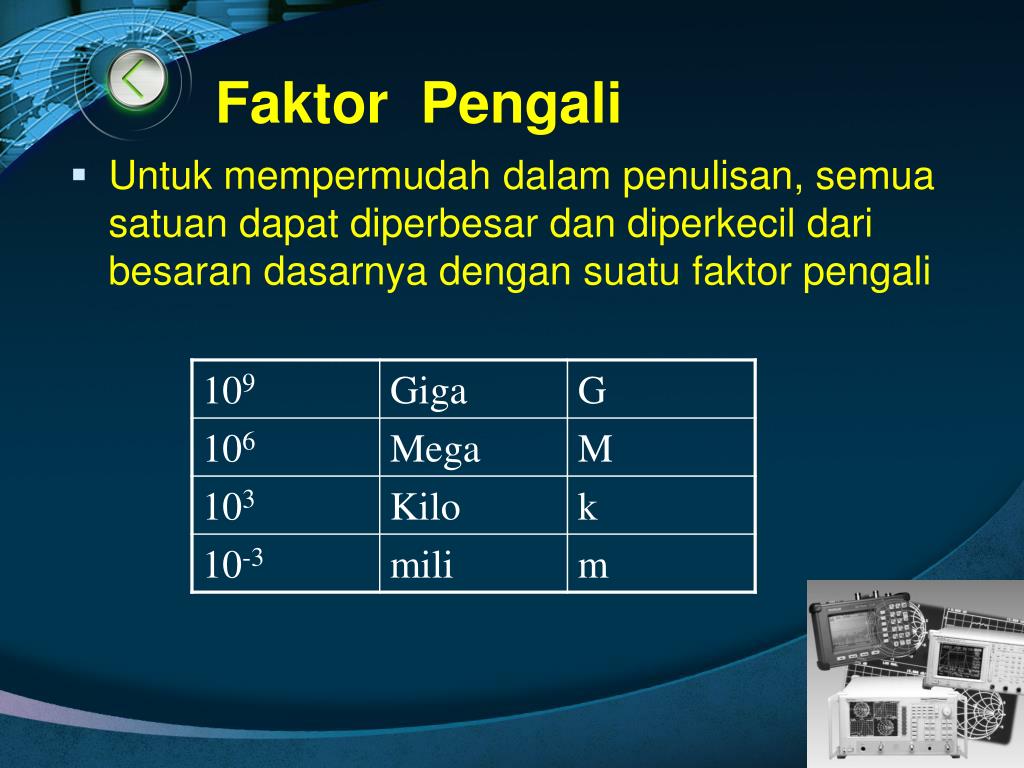

  18. Faktor Pengali • Untuk mempermudah dalam penulisan, semua satuan dapat diperbesar dan diperkecil dari besaran dasarnya dengan suatu faktor pengali

  19. Faktor Pengali

  20. Jenis Alat Ukur berdasarkan penunjukan ( Display ) • Alat ukur Analog Pembacaan mengunakan jarum penunjuk • Alat ukur digital Pembacaan menggunakan Light Emiting Diode (LED) ,Liquid Crystal Display (LCD), dot matrix, Catode ray tube ( CRT )

  21. Macam-macam Alat ukur

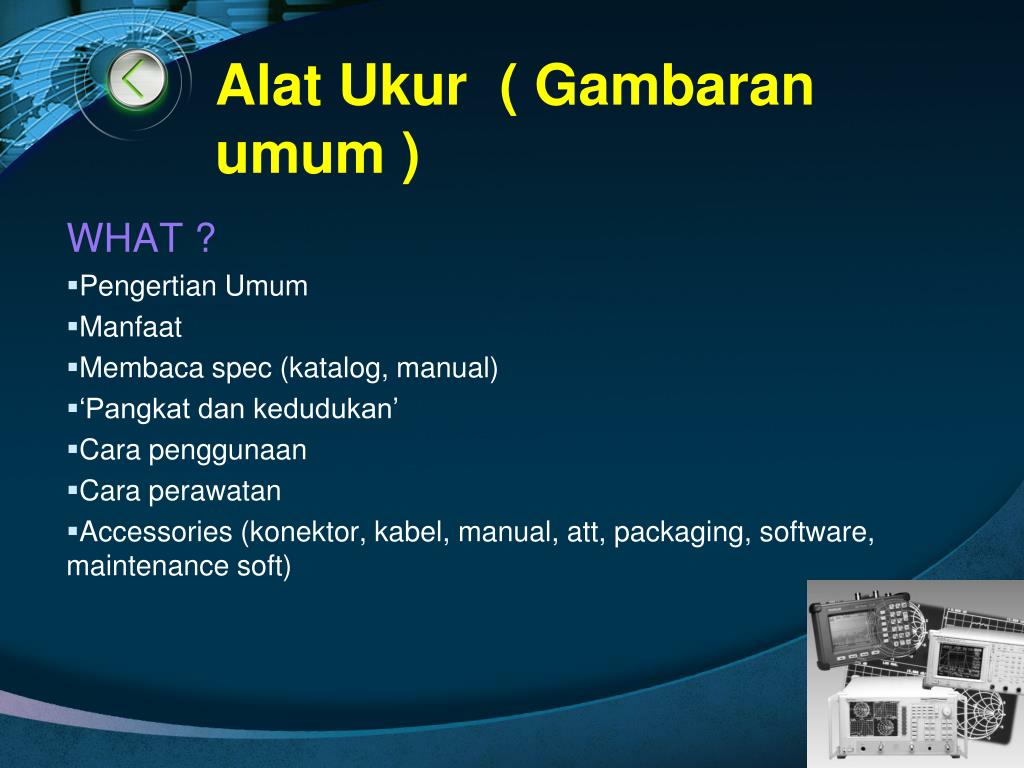

  22. Alat Ukur ( Gambaran umum ) WHAT ? • Pengertian Umum • Manfaat • Membaca spec (katalog, manual) • ‘Pangkat dan kedudukan’ • Cara penggunaan • Cara perawatan • Accessories (konektor, kabel, manual, att, packaging, software, maintenance soft)

  23. Spesifikasi Alat ukur • Definisi Alat Ukur ( Jenis kegunaan ) • Ketelitian ( Accuracy ) • Ketepatan ( Precision ) • Sensitivitas ( Sensitivity ) • Resolusi ( Resolution ) • Kesalahan ( Error ) • Angka-angka yang berarti (significant figure )

  24. ACCURACY/ KETELITIAN Artinya : Harga terdekat yang mana suatu pembacaan instrumen mendekati harga sebenarnya dari besaran yang diukur.

  25. PRECISION/ KETEPATAN Artinya : Suatu ukuran kemampuan untuk mendapatkan hasil pengukuran yang serupa. Atau merupakan suatu ukuran tingkatan yang menunjukan perbedaan hasil pengukuran-pengukuran yang dilakukan secara berurutan.

  26. SENSITIVITY/ SENSITIVITAS Artinya : Perbandingan antara sinyal keluaran atau respons instrument terhadap perubahan masukan atau variable yang diukur.

  27. RESOLUTION/ RESOLUSI Artinya : .Perubahan terkecil dalam nilai yang diukur yang mana instrumen akan memberikan respon.

  28. ERROR/ KESALAHAN Artinya : .Penyimpangan variable yang diukur dari harga ( nilai ) sebenarnya. Jenis Kesalahan : • Gross error • Systematic error • Random Error

  29. SIGNIFICANT FIGURES Artinya : .Suatu indikasi bagi ketepatan pengukuran diperoleh dari banyaknya angka-angka yang berarti . Angka-angka yang berarti tersebut memberikan informasi yang aktual mengenai besaran dan ketepatan pengukuran. Makin banyak angka-angka yang berarti, ketepatan pengukuran menjadi lebih besar.

  30. Thank You ! Bandung 6 Juli 2011 Edit your company slogan
