  1. Izvori električne energije

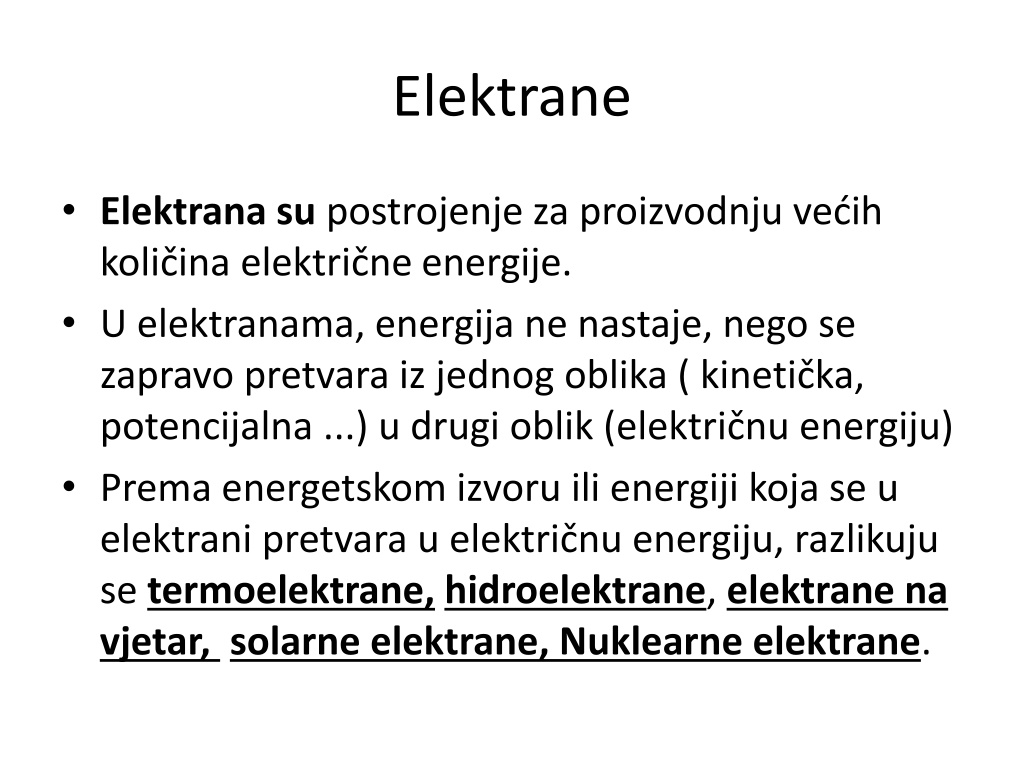

  2. Elektrane • Elektrana su postrojenje za proizvodnju većih količina električne energije. • U elektranama, energija ne nastaje, nego se zapravo pretvara iz jednog oblika ( kinetička, potencijalna ...) u drugi oblik (električnu energiju) • Prema energetskom izvoru ili energiji koja se u elektrani pretvara u električnu energiju, razlikuju se termoelektrane,hidroelektrane, elektrane na vjetar, solarne elektrane, Nuklearne elektrane.

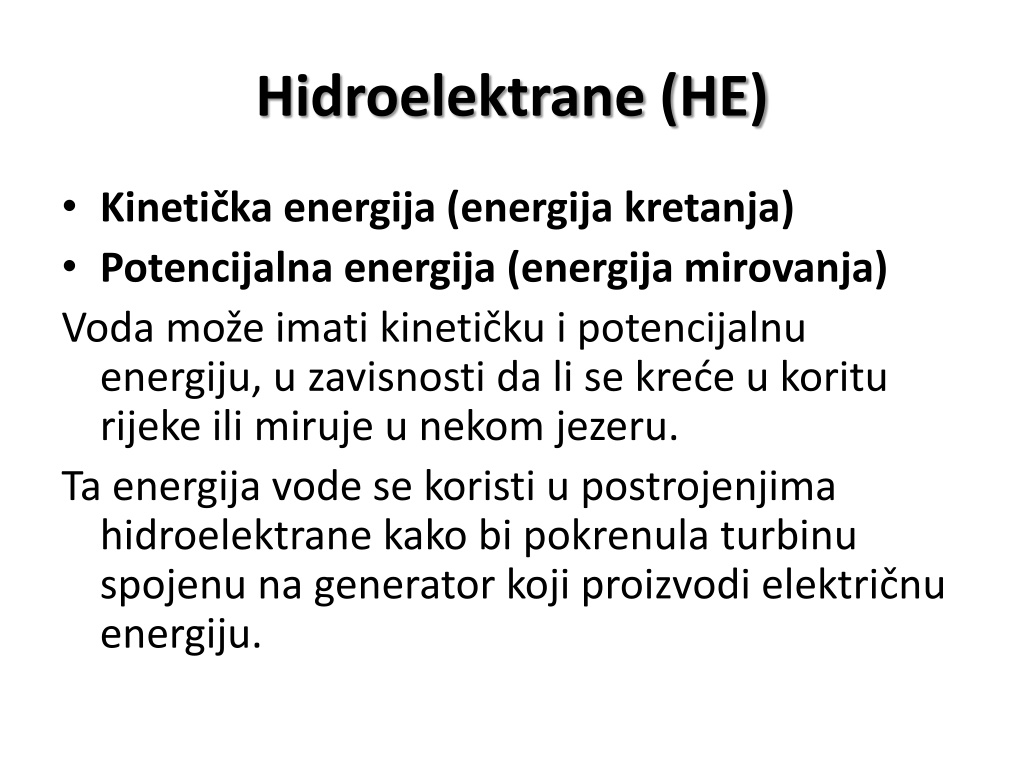

  3. Hidroelektrane (HE) • Kinetička energija (energija kretanja) • Potencijalna energija (energija mirovanja) Voda može imati kinetičku i potencijalnu energiju, u zavisnosti da li se kreće u koritu rijeke ili miruje u nekom jezeru. Ta energija vode se koristi u postrojenjima hidroelektrane kako bi pokrenula turbinu spojenu na generator koji proizvodi električnu energiju.

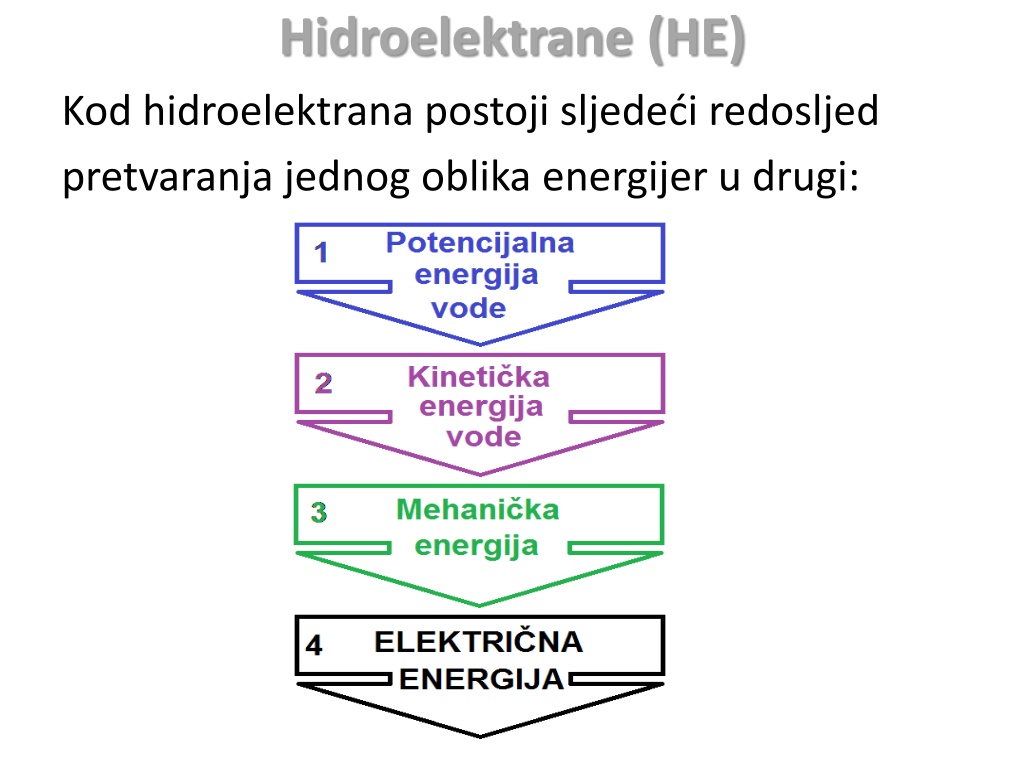

  4. Hidroelektrane (HE) Kod hidroelektrana postoji sljedeći redosljed pretvaranja jednog oblika energijer u drugi:

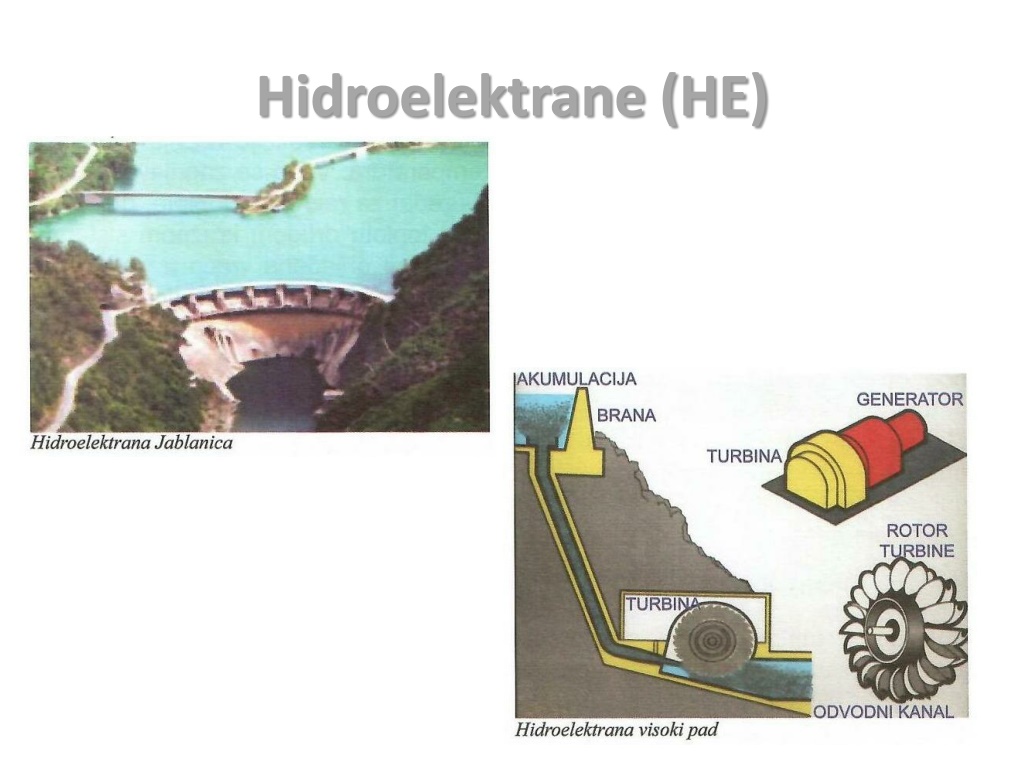

  5. Hidroelektrane (HE)

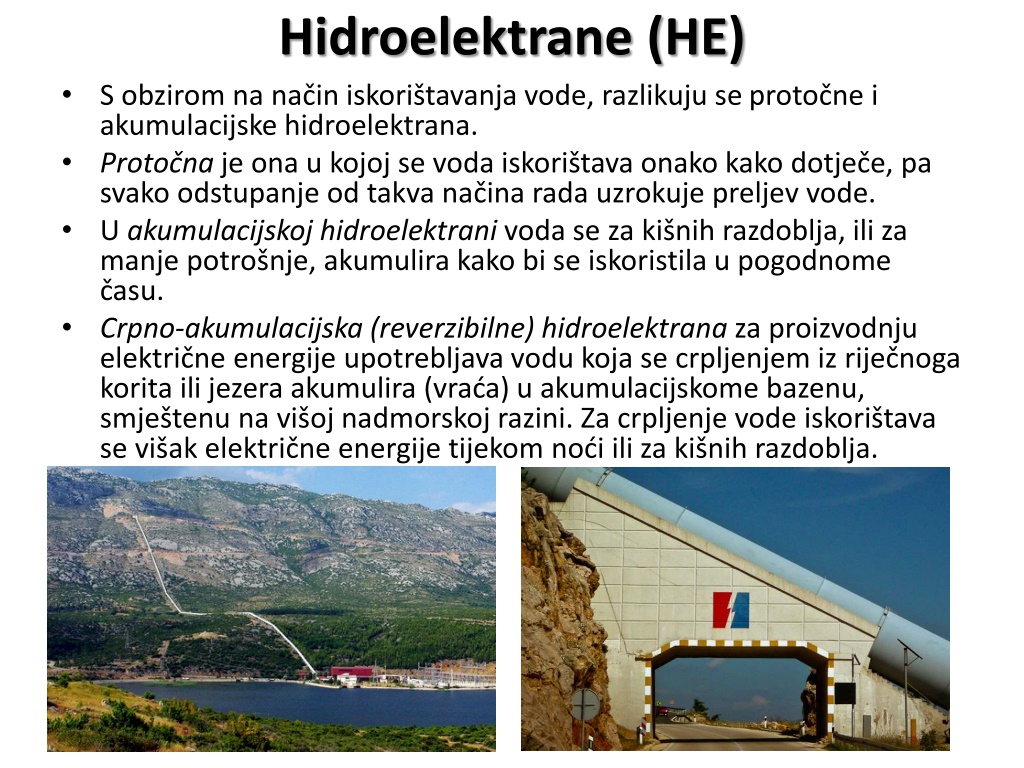

  6. Hidroelektrane (HE) • S obzirom na način iskorištavanja vode, razlikuju se protočnei akumulacijskehidroelektrana. • Protočna je ona u kojoj se voda iskorištava onako kako dotječe, pa svako odstupanje od takva načina rada uzrokuje preljev vode. • Uakumulacijskoj hidroelektrani voda se za kišnih razdoblja, ili za manje potrošnje, akumulira kako bi se iskoristila u pogodnome času. • Crpno-akumulacijska (reverzibilne)hidroelektrana za proizvodnju električne energije upotrebljava vodu koja se crpljenjem iz riječnoga korita ili jezera akumulira (vraća)u akumulacijskome bazenu, smještenu na višoj nadmorskoj razini. Za crpljenje vode iskorištava se višak električne energije tijekom noći ili za kišnih razdoblja.

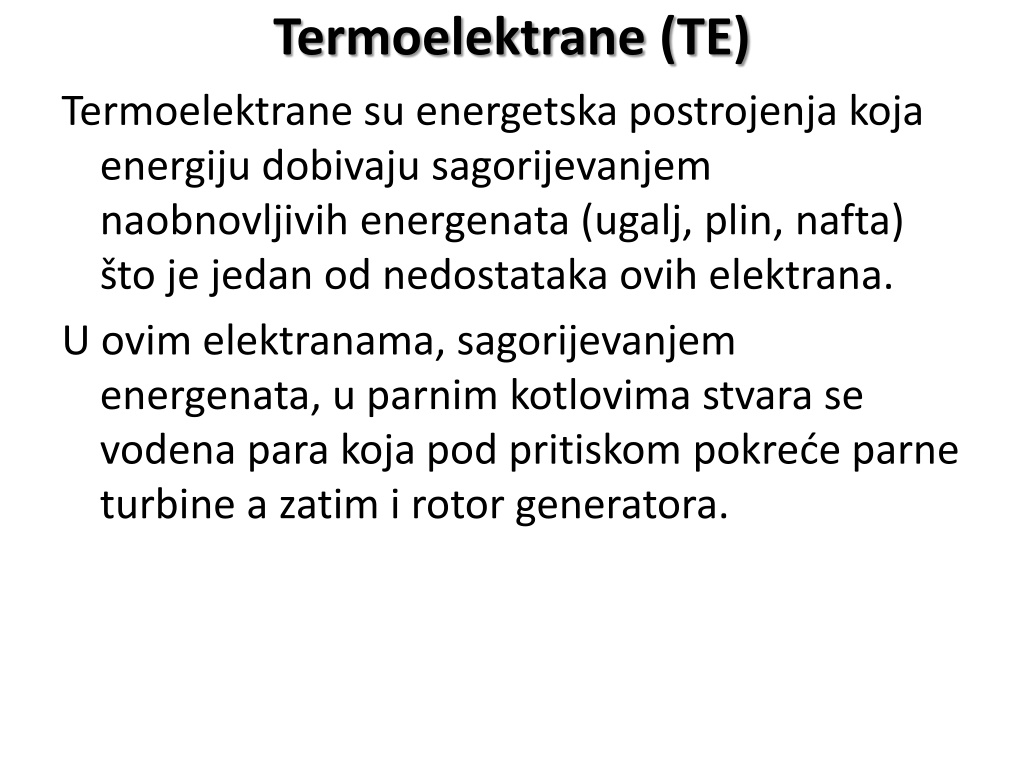

  7. Termoelektrane (TE) Termoelektrane su energetska postrojenja koja energiju dobivaju sagorijevanjem naobnovljivih energenata (ugalj, plin, nafta) što je jedan od nedostataka ovih elektrana. U ovim elektranama, sagorijevanjem energenata, u parnim kotlovima stvara se vodena para koja pod pritiskom pokreće parne turbine a zatim i rotor generatora.

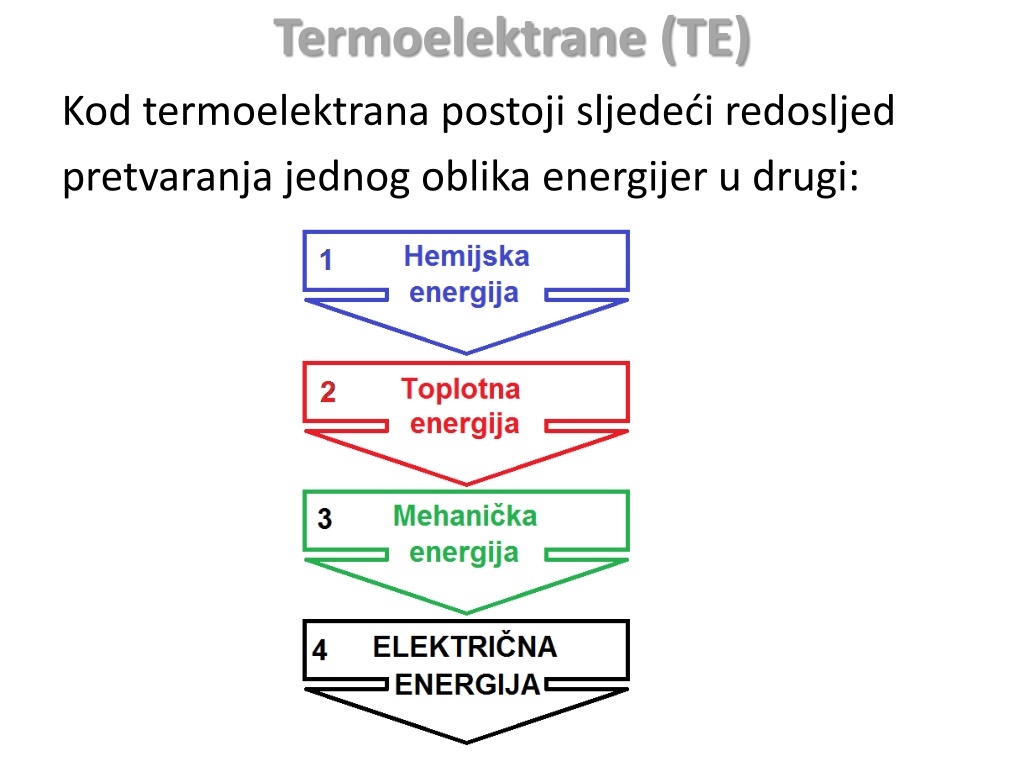

  8. Termoelektrane (TE) Kod termoelektrana postoji sljedeći redosljed pretvaranja jednog oblika energijer u drugi:
