Presentation Transcript

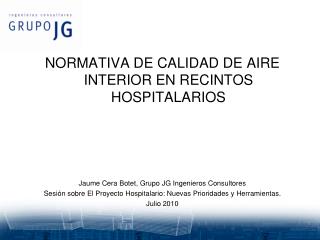

slide1
NORMATIVA DE CALIDAD DE AIRE INTERIOR EN RECINTOS HOSPITALARIOS

Jaume Cera Botet, Grupo JG Ingenieros Consultores

Sesión sobre El Proyecto Hospitalario: Nuevas Prioridades y Herramientas.

Julio 2010

ndice
Marco legislativo actual

Clasificación actual

Reglamentación en preparación

Nueva clasificación

Cambios más significativos

ÍNDICE
normativa actual
RITE RD 1027/2007

Calidad de aire interior:

“En edificios de hospitales y clínicas son validos los valores de la UNE 100713”

UNE 100713:2005 Instalaciones de acondicionamiento de aire en hospitales

NORMATIVA ACTUAL
rite calidad de aire exterior
RITE: CALIDAD DE AIRE EXTERIOR

UNE 13779

EN FUNCIÓN DE ODA Y DE CALIDAD DE AIRE INTERIOR CLASES Y ETAPAS DE FILTROS

calidad de aire exterior
CALIDAD DE AIRE EXTERIOR

FUENTE: AIRE LIMPIO

calidad de aire exterior6
CALIDAD DE AIRE EXTERIOR

FUENTE: AIRE LIMPIO

normativa une 100713
NORMATIVA UNE 100713

5.2 Calidad del aire

5.2.1 Clases de locales. Por razones higiénicas, en un hospital existen diferentes tipos de exigencias con respecto a la presencia de gérmenes en el aire impulsado y en el ambiente.

Para este fin, los locales del hospital se dividen en dos clases:

Clase de local I: con exigencias muy elevadas.

Clase de local II: con exigencias habituales.

Las clases de cada local están indicadas en la columna 3 de la tabla 5.

5.2.2 Limpieza del aire. La retención de las impurezas contenidas en el aire en forma de partículas de todo tipo (sóli­das y líquidas, incluyendo microorganismos), requiere de varios niveles de filtración según la clase de local a proteger, en concreto:

Dos niveles de filtración para locales de la clase II.

Tres niveles de filtración para locales de la clase I.

Los niveles de filtración están constituidos, como mínimo, por las clases de filtros que aparecen en la tabla 1.

Tabla 1

Clases de filtros

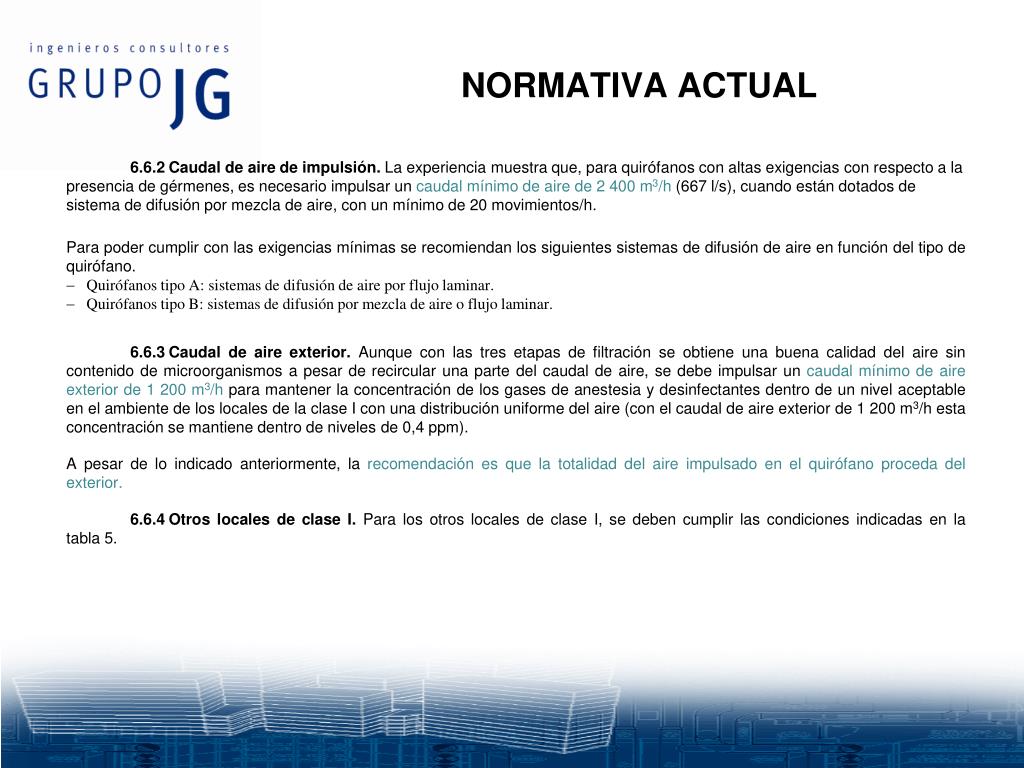

normativa actual8
NORMATIVA ACTUAL

6.6.2 Caudal de aire de impulsión. La experiencia muestra que, para quirófanos con altas exigencias con respecto a la presencia de gérmenes, es necesario impulsar un caudal mínimo de aire de 2 400 m3/h (667 l/s), cuando están dotados de sistema de difusión por mezcla de aire, con un mínimo de 20 movimientos/h.

Para poder cumplir con las exigencias mínimas se recomiendan los siguientes sistemas de difusión de aire en función del tipo de quirófano.

Quirófanos tipo A: sistemas de difusión de aire por flujo laminar.

Quirófanos tipo B: sistemas de difusión por mezcla de aire o flujo laminar.

6.6.3 Caudal de aire exterior. Aunque con las tres etapas de filtración se obtiene una buena calidad del aire sin contenido de microorganismos a pesar de recircular una parte del caudal de aire, se debe impulsar un caudal mínimo de aire exterior de 1 200 m3/h para mantener la concentración de los gases de anestesia y desinfectantes dentro de un nivel aceptable en el ambiente de los locales de la clase I con una distribución uniforme del aire (con el caudal de aire exte­rior de 1 200 m3/h esta concentración se mantiene dentro de niveles de 0,4 ppm).

A pesar de lo indicado anteriormente, la recomendación es que la totalidad del aire impulsado en el quirófano proceda del exterior.

6.6.4 Otros locales de clase I. Para los otros locales de clase I, se deben cumplir las condiciones indicadas en la tabla 5.

normativa actual9
NORMATIVA ACTUAL

Tabla 5

Exigencias en la climatización en hospital

(Continúa)

normativa actual10
NORMATIVA ACTUAL

(Continúa)

slide12
Marco legislativo actual

Clasificación actual

Reglamentación en preparación

Nueva clasificación

Cambios más significativos

reglamentaci n en preparaci n
prEN xx:2009(E)

CEN/TC 156/WG 13

Ventilation in Hospitals Substituirà UNE 100713

CTN 171. GT3. 4: VALIDACIÓN Y EVALUACIÓN DE SALAS DE AMBIENTE CONTROLADO EN HOSPITALES

Cod: 171330-4

Rev: 0-12

Reglamentación en preparación
cen tc 156 wg 13 ventilation in hospitals
INDEX

- Scope

- Normative references

- Terms, definitions, and abbreviations

- General requirements

- Classification of rooms used for medical purposes (room classes) and ventilation concepts

- Requirements for ventilation and air-conditioning components

- System qualification

- Acceptance tests

- Periodic tests

- Requirement for the technical documentation

CEN/TC 156/WG 13 Ventilation in Hospitals
slide22
Marco legislativo actual

Clasificación actual

Reglamentación en preparación

Nueva clasificación

Cambios más significativos

slide23
-----

QUIRÓFANOS H1:

DIFUSIÓN FLUJO UNIDIRECCIONAL. - - - Evitar inducción lateral de aire aumentando la zona de protección ISO 5

- Vestíbulos previos

- Nivel de Turbulencias < 20 % justificar en una malla de 30 x 30 cm.

- Temp. Impulsión < 3 K bajo temp. ambiente.

- Veloc. a 30 cm. > 0,23 m/s y < 0,45 m/s

- Calificación

une 171330 4 validaci n y evaluaci n de salas de ambiente controlado en hospitales
Objeto

• Delimitar las áreas de ambiente controlado

• Clasificarlas según el riesgo

• Determinar los requisitos que deben cumplir

• Definir los ensayos a realizar y su metodología

• Establecer los criterios de validación

• Instaurar la periodicidad de las validaciones

UNE 171330-4: VALIDACIÓN Y EVALUACIÓN DE SALAS DE AMBIENTE CONTROLADO EN HOSPITALES
une 171330 4 validaci n y evaluaci n de salas de ambiente controlado en hospitales25
ENSAYOS

Temperaturas y humedades de trabajo

Presión diferencial

Validación de la colocación del filtro absoluto

Sentido del flujo del aire

Caudales y renovaciones /h

Configuración del flujo

Recuperación de la sala

Ruido

Control microbiológico ambiental

UNE 171330-4: VALIDACIÓN Y EVALUACIÓN DE SALAS DE AMBIENTE CONTROLADO EN HOSPITALES
