temario
Temario
  • Arquitectura de software, SOA y Web Services
  • Por que SOA?
  • Arquitectura de Referencia SOA
  • Roadmap de implementación de SOA
  • Lucasian Labs – Plataforma de Servicios
  • LEAF - Lucasian Enterprise Application Framework
  • Componentes LEAF
  • SOA y LEAF
  • Casos de éxito LEAF
arquitectura de software
Arquitectura de Software

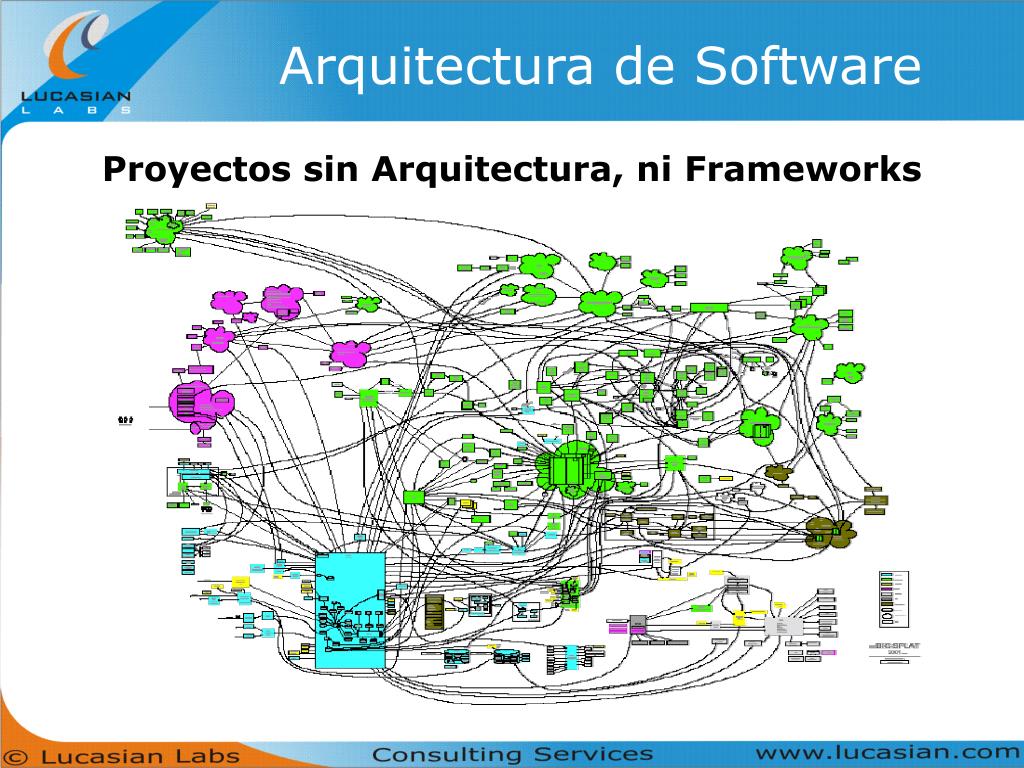

Proyectos sin Arquitectura, ni Frameworks

arquitectura de software4
Arquitectura de Software

IEEE 1471

  • Arquitectura es la organización fundamental de un sistema descrita en:
    • Sus componentes.
    • Relación entre ellos y con el ambiente.
    • Principios que guían su diseño y evolución.
  • La arquitectura debe satisfacer los requerimientos de calidad de servicio.

El nivel conceptual más alto de un sistema en su ambiente.

arquitectura orientada a servicios soa
Arquitectura Orientada a Servicios (SOA)
  • SOA es una arquitectura conceptual.
  • Organiza funciones de negocio como servicios interoperables.
  • Permite reutilización de servicios para dar cumplimiento a las necesidades del negocio.
  • SOA es basado en estándares.
  • Independencia de fabricantes.
  • SOA es una estrategia de IT, a nivel empresarial.
que es un servicio
Que es un Servicio?
  • Un servicio es un componente que provee un conjunto de funciones de negocios.
  • Los servicios son conceptualmente:
    • Autónomos
    • Opacos
    • Bajamente acoplados.
soa y web services
SOA y Web Services

Los Servicios Web juegan un papel importante en una arquitectura SOA, ya que brindan mecanismos independientes de la plataforma para exponer, descubrir e invocar servicios.

SOA requiere que un servicio:

  • Sea descubrible e invocable dinámicamente. UDDI, WSDL, SOAP.
  • Tenga una definición del contrato independiente de plataforma. XML.
  • Pueda interoperar con otros servicios. HTTP.
por que soa

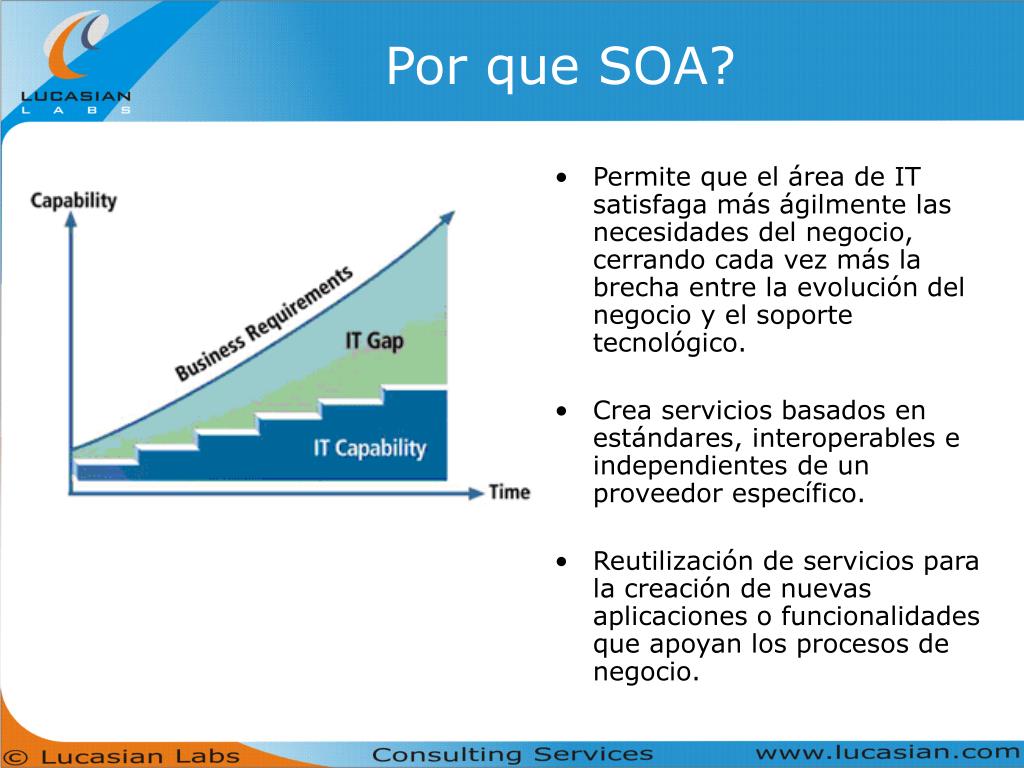

Por que SOA?
  • Permite que el área de IT satisfaga más ágilmente las necesidades del negocio, cerrando cada vez más la brecha entre la evolución del negocio y el soporte tecnológico.
  • Crea servicios basados en estándares, interoperables e independientes de un proveedor específico.
  • Reutilización de servicios para la creación de nuevas aplicaciones o funcionalidades que apoyan los procesos de negocio.
arquitectura de referencia soa
Arquitectura de Referencia SOA
  • OASIS - Modelo de Referencia SOA

Conceptual:

Neutral en

Tecnología

Modelo de Referencia

SOA

Frameworks

Arquitectura de Referencia SOA

Dependiente de

Tecnología.

Reutilizable

entre Proyectos.

Patrones de Diseño

Instancia

Arquitectura

de Referencia.

Específica de

cada Proyecto.

Arquitectura Concreta

arquitectura concreta servicios de negocio

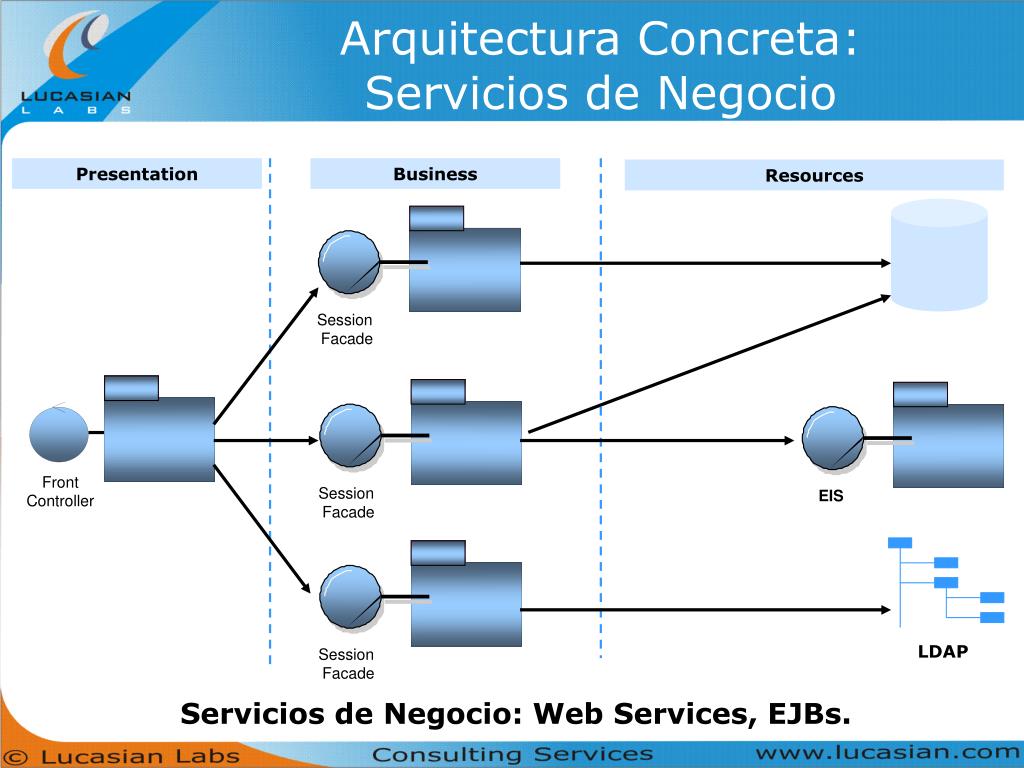

Arquitectura Concreta:Servicios de Negocio

Session

Facade

Session

Facade

EIS

Front

Controller

Presentation

Business

Resources

Session

Facade

LDAP

Servicios de Negocio: Web Services, EJBs.

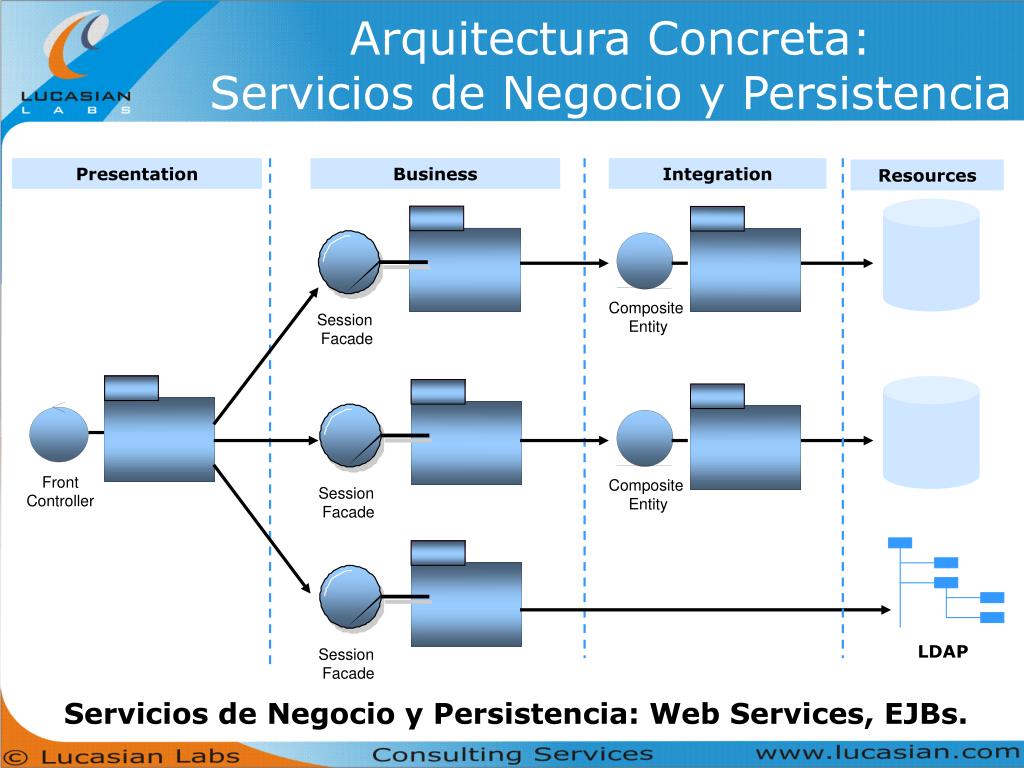

arquitectura concreta servicios de negocio y persistencia
Arquitectura Concreta:Servicios de Negocio y Persistencia

Session

Facade

Session

Facade

Front

Controller

Presentation

Business

Integration

Resources

Composite

Entity

Session

Facade

Composite

Entity

LDAP

Servicios de Negocio y Persistencia: Web Services, EJBs.

arquitectura concreta orquestaci n y procesos de negocio

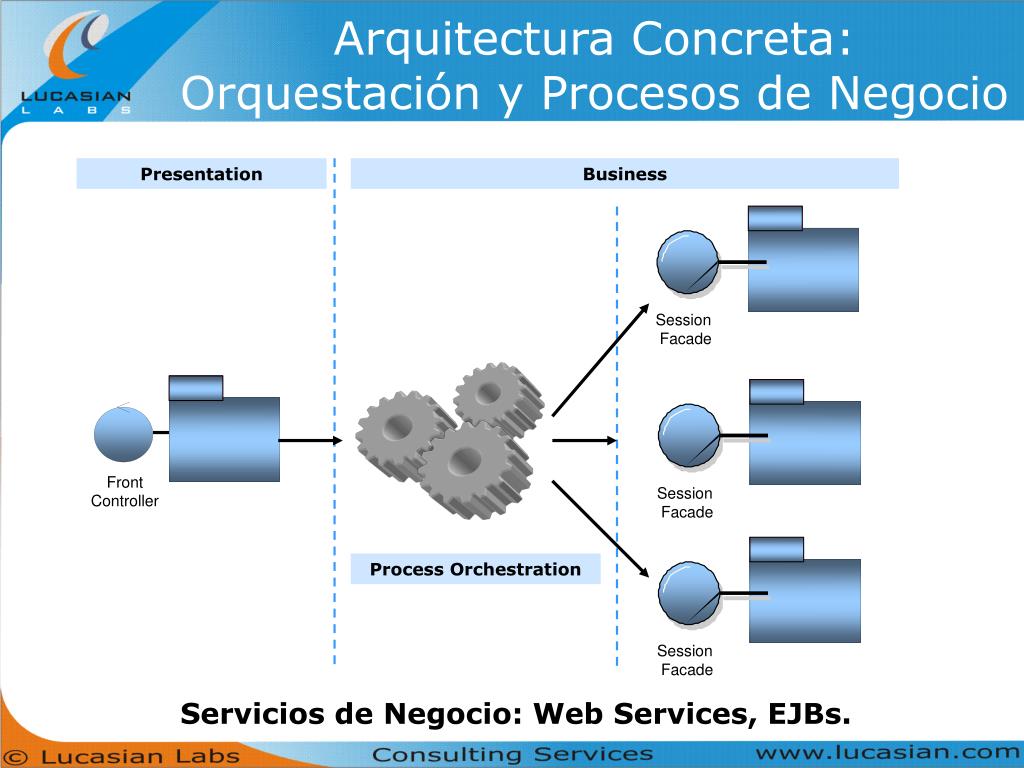

Arquitectura Concreta:Orquestación y Procesos de Negocio

Session

Facade

Session

Facade

Front

Controller

Presentation

Business

Session

Facade

Process Orchestration

Servicios de Negocio: Web Services, EJBs.

arquitectura concreta servicios de negocio y persistencia13
Arquitectura Concreta:Servicios de Negocio y Persistencia

Session

Facade

Session

Facade

Business Process

Business Logic

Integration

Resources

Composite

Entity

Session

Facade

Composite

Entity

Process Orchestration

LDAP

Servicios de Negocio y Persistencia: Web Services, EJBs.

ruta de implementaci n a soa

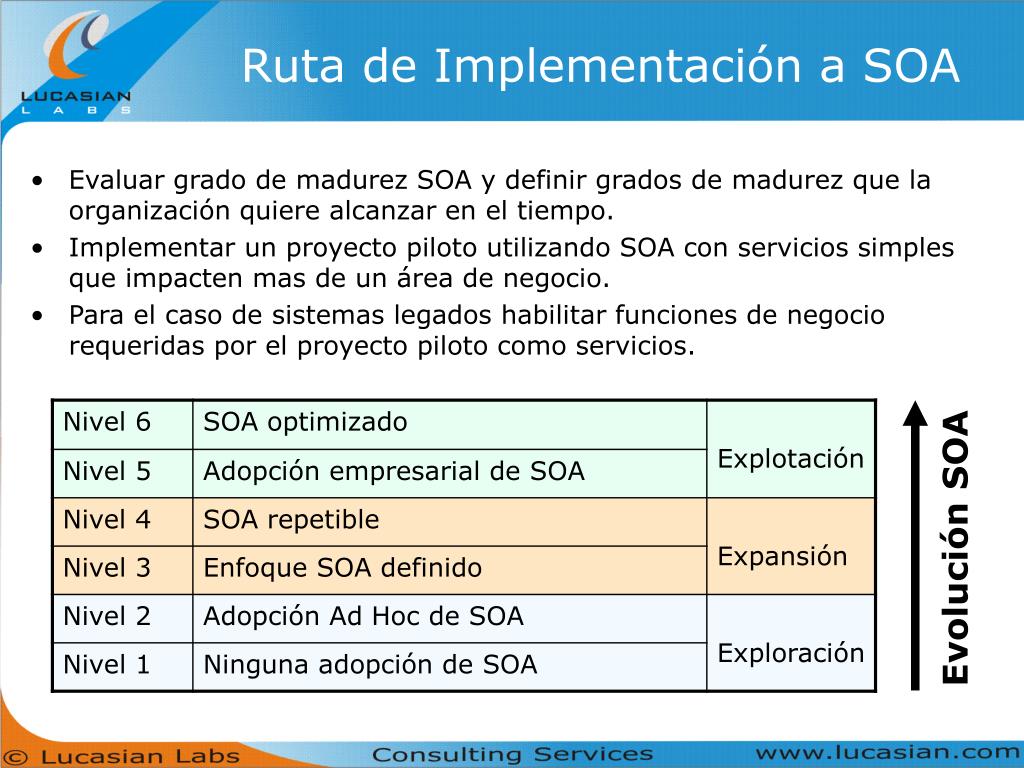

Ruta de Implementación a SOA
  • Evaluar grado de madurez SOA y definir grados de madurez que la organización quiere alcanzar en el tiempo.
  • Implementar un proyecto piloto utilizando SOA con servicios simples que impacten mas de un área de negocio.
  • Para el caso de sistemas legados habilitar funciones de negocio requeridas por el proyecto piloto como servicios.

Evolución SOA

plataforma de servicios lucasian

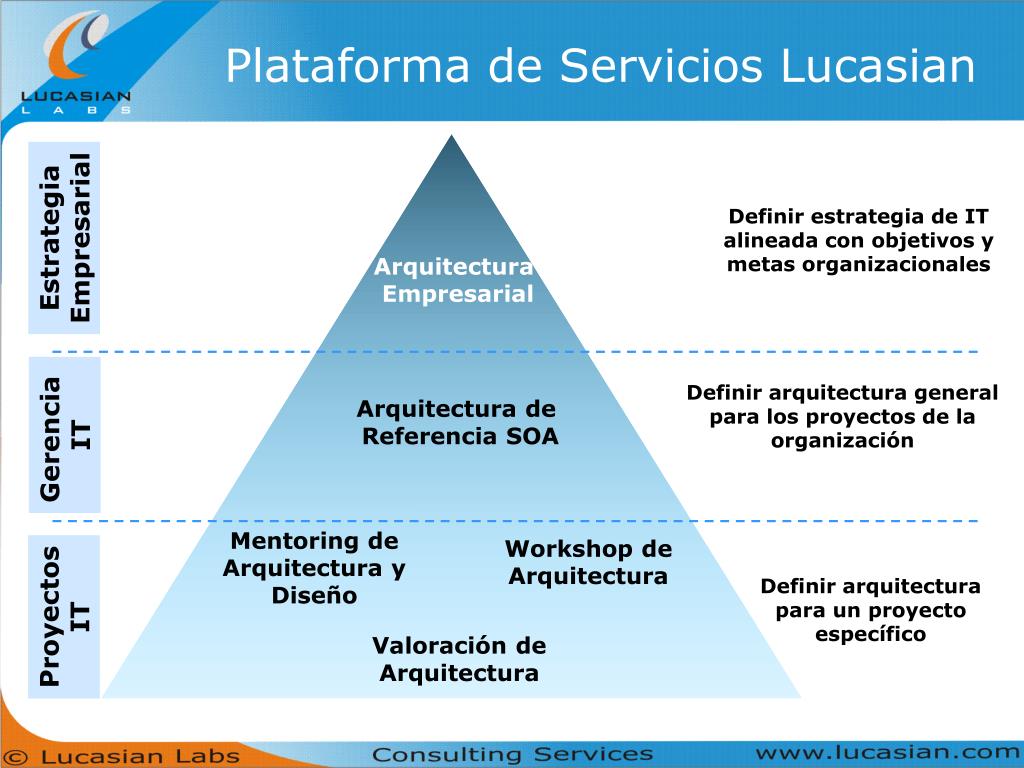

Plataforma de Servicios Lucasian

Definir estrategia de IT alineada con objetivos y metas organizacionales

Estrategia

Empresarial

Arquitectura

Empresarial

Definir arquitectura general para los proyectos de la organización

Arquitectura de

Referencia SOA

Gerencia

IT

Mentoring de

Arquitectura y

Diseño

Workshop de

Arquitectura

Definir arquitectura para un proyecto específico

Proyectos

IT

Valoración de

Arquitectura

que es un framework
Que es un Framework?

Definición

  • Es un subsistema de software parcialmente construido, de propósito general para resolver un tipo específico de problema.
  • Los framework deben ser instanciados
  • Define la arquitectura para una familia de subsistemas
  • Provee bloques básicos de construcción y adaptadores.

Típicamente un framework se construye a partir de patrones de diseño. Los frameworks imponen patrones de diseño para su uso

que es un framework18
Que es un Framework?
  • Ventajas
    • Son probados.
    • Algunos reutilizan mejores prácticas de diseño.
    • Organizan ciertos aspectos del desarrollo de un proyecto.
    • Minimización de riesgos.
  • Frameworks Caja-Negra
    • Alto nivel de abstracción.
    • Problemas para identificación y corrección de errores en desarrollo y producción.
    • Mecanismos limitados de extensibilidad.
    • No permiten optimizaciones.
    • Riesgos de compatibilidad entre versiones.
    • Dependencias potenciales con un fabricante.

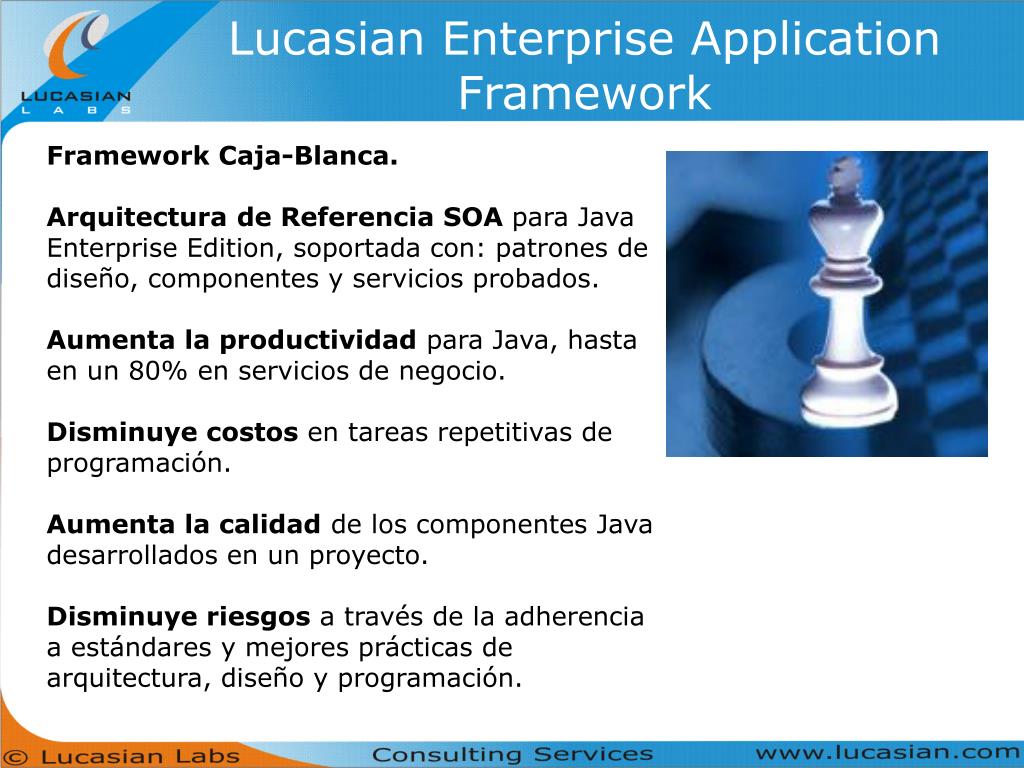

lucasian enterprise application framework
Lucasian Enterprise Application Framework
  • Framework Caja-Blanca.
  • Arquitectura de Referencia SOA para Java Enterprise Edition, soportada con: patrones de diseño, componentes y servicios probados.
  • Aumenta la productividad para Java, hasta en un 80% en servicios de negocio.
  • Disminuye costos en tareas repetitivas de programación.
  • Aumenta la calidad de los componentes Java desarrollados en un proyecto.
  • Disminuye riesgos a través de la adherencia a estándares y mejores prácticas de arquitectura, diseño y programación.
arquitectura de referencia soa y leaf
Arquitectura de Referencia SOA y LEAF

Conceptual:

Neutral en

Tecnología

Modelo de Referencia

SOA

Frameworks

Para Java

Arquitectura de Referencia SOA

Para Java Enterprise

Edition

LEAF Implementa

Arquitectura

De referencia

Para

Java Enterprise Edition

Patrones de Diseño

Java Enterprise Edition

Arquitecturas

Concretas para

Proyectos creadas

Con LEAF

Arquitectura Concreta

Proyectos Java

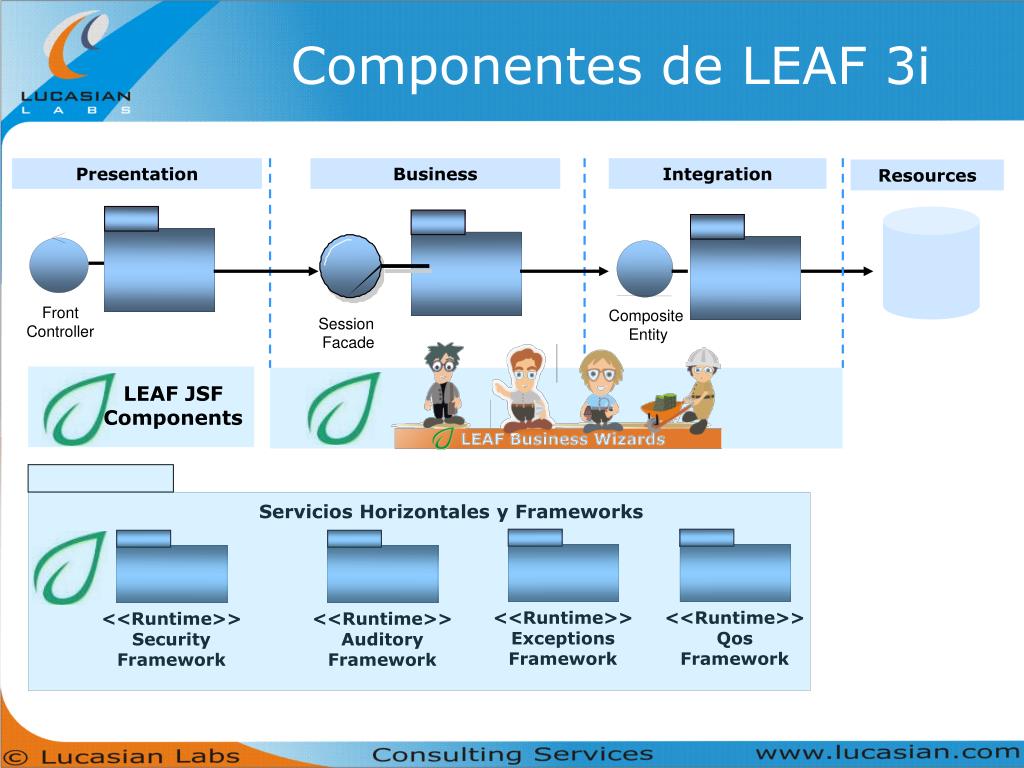

componentes de leaf 3i
Componentes de LEAF 3i

Session

Facade

Front

Controller

Presentation

Business

Integration

Resources

Composite

Entity

LEAF JSF

Components

Servicios Horizontales y Frameworks

<<Runtime>>

Exceptions

Framework

<<Runtime>>

Qos

Framework

<<Runtime>>

Security

Framework

<<Runtime>>

Auditory

Framework

leaf mindware
LEAF Mindware

Guías y Mejores Prácticas para Proyectos Java EE

  • Lineamientos de Arquitectura de Software para Proyectos J2EE
  • Framework de Patrones de Diseño J2EE
  • Arquitectura de Desarrollo de Proyectos J2EE
  • Guía de Codificación y Estilo con Java.
  • Guía de Documentación Técnica con JavaDoc.
  • Mejores Prácticas de programación con Java.
  • Guía de Manejo de Excepciones con J2EE
  • Guía de Afinamiento de Contenedores J2EE (BEA WebLogic Server, Oracle Internet Application Server)
  • Guía de Pruebas de Stress de aplicaciones J2EE
qui n utiliza leaf
Quién utiliza LEAF?
  • LEAF se ha utilizado en proyectos de compañías prestigiosas del sector financiero en Colombia:
  • Sistemas Corporativos - Grupo AVAL
  • Porvenir S.A.
  • Banco AV Villas
  • Opencard S.A.
  • Delima – Marsh
  • Lucasian Labs
matriz de compatibilidad
Matriz de Compatibilidad

Matriz de compatibilidad de Contenedores y bases de datos soportados por LEAF:

Sistemas

Operativos

Middleware

Bases de

Datos

* Los productos anteriores, son marcas y logos registrados de sus correspondientes empresas

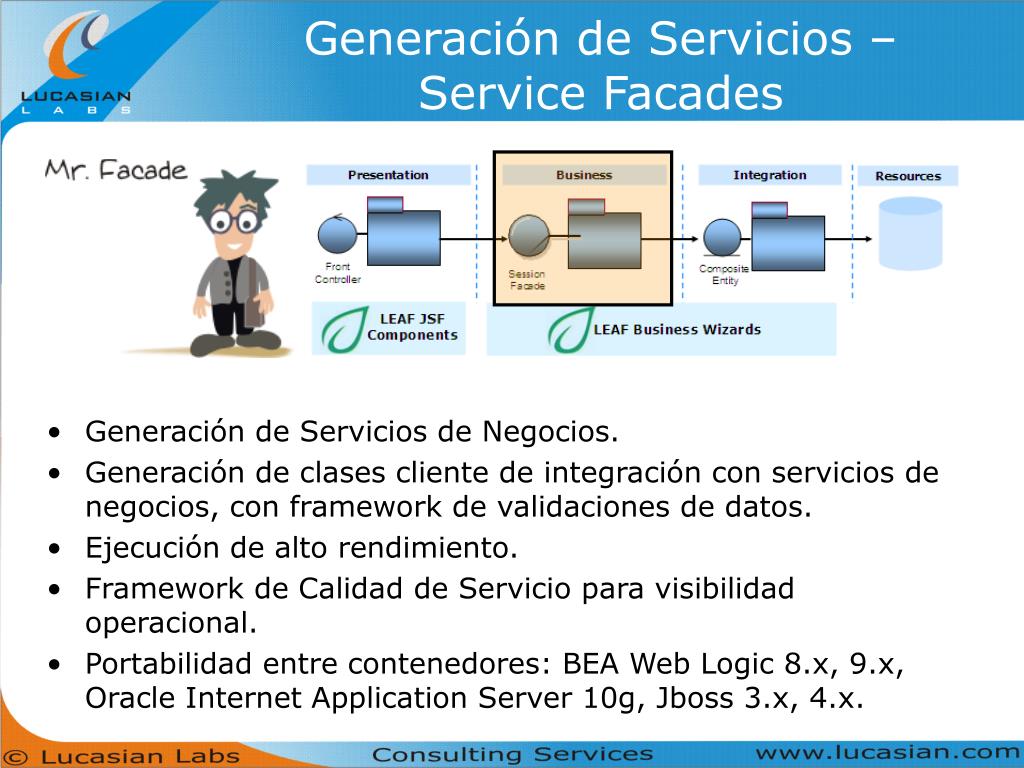

generaci n de servicios service facades
Generación de Servicios – Service Facades
  • Generación de Servicios de Negocios.
  • Generación de clases cliente de integración con servicios de negocios, con framework de validaciones de datos.
  • Ejecución de alto rendimiento.
  • Framework de Calidad de Servicio para visibilidad operacional.
  • Portabilidad entre contenedores: BEA Web Logic 8.x, 9.x, Oracle Internet Application Server 10g, Jboss 3.x, 4.x.

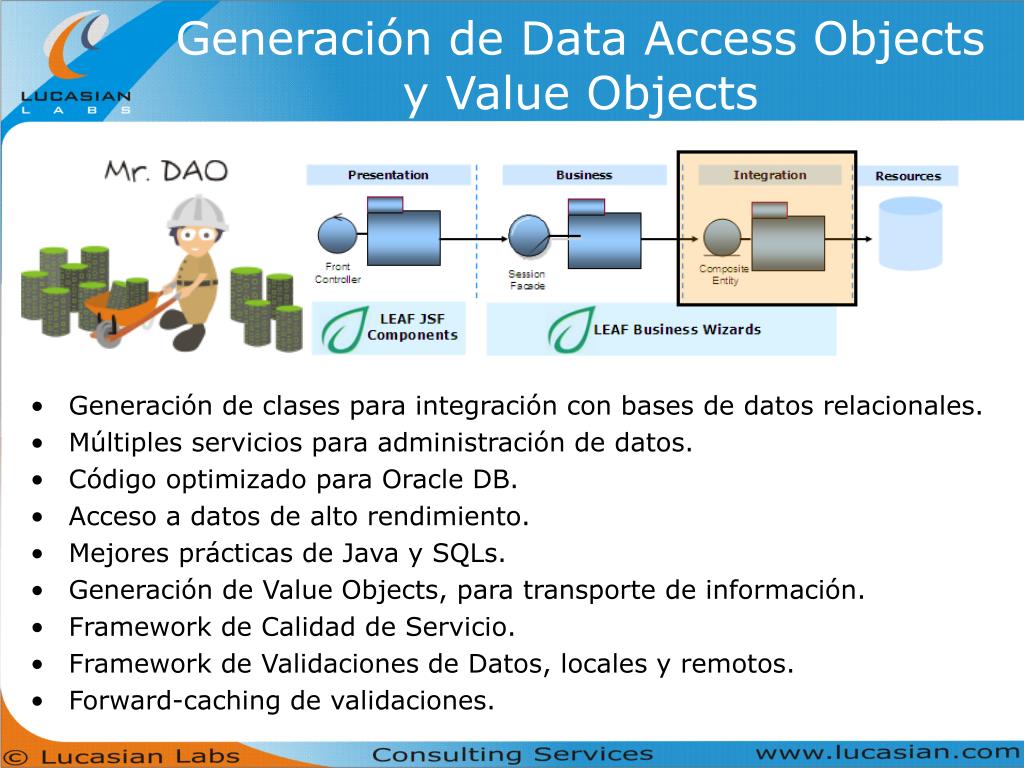

generaci n de data access objects y value objects
Generación de Data Access Objects y Value Objects
  • Generación de clases para integración con bases de datos relacionales.
  • Múltiples servicios para administración de datos.
  • Código optimizado para Oracle DB.
  • Acceso a datos de alto rendimiento.
  • Mejores prácticas de Java y SQLs.
  • Generación de Value Objects, para transporte de información.
  • Framework de Calidad de Servicio.
  • Framework de Validaciones de Datos, locales y remotos.
  • Forward-caching de validaciones.
generaci n de composite entities y data transfer objects
Generación de Composite Entities y Data Transfer Objects
  • Generación de clases Java para mapeo de objetos con bases de datos relacionales.
  • Múltiples servicios para administración de datos.
  • Reutilización de DAOs.
  • Inserciones y actualizaciones masivas
  • Consultas consolidadas en paralelo de alto desempeño.
  • Acceso a datos de alto rendimiento.
  • Mejores prácticas de Java y SQLs.
  • Generación de Data Transfer Objects.
  • Framework de Calidad de Servicio.
generaci n de read only entities y data transfer objects

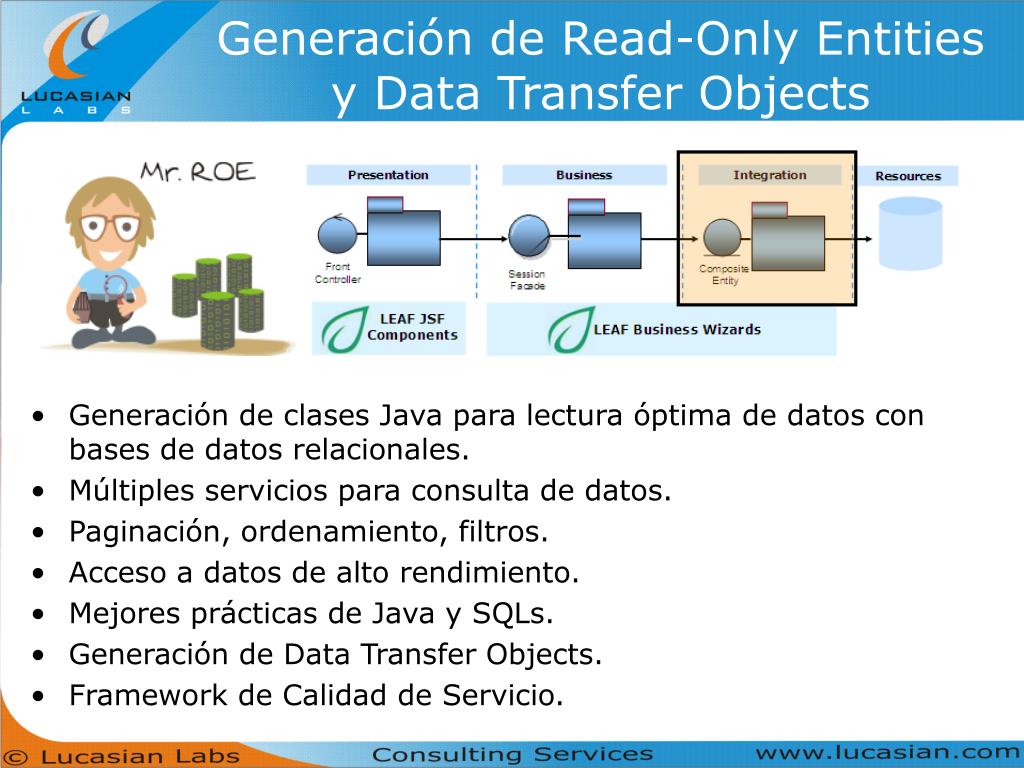

Generación de Read-Only Entities y Data Transfer Objects
  • Generación de clases Java para lectura óptima de datos con bases de datos relacionales.
  • Múltiples servicios para consulta de datos.
  • Paginación, ordenamiento, filtros.
  • Acceso a datos de alto rendimiento.
  • Mejores prácticas de Java y SQLs.
  • Generación de Data Transfer Objects.
  • Framework de Calidad de Servicio.

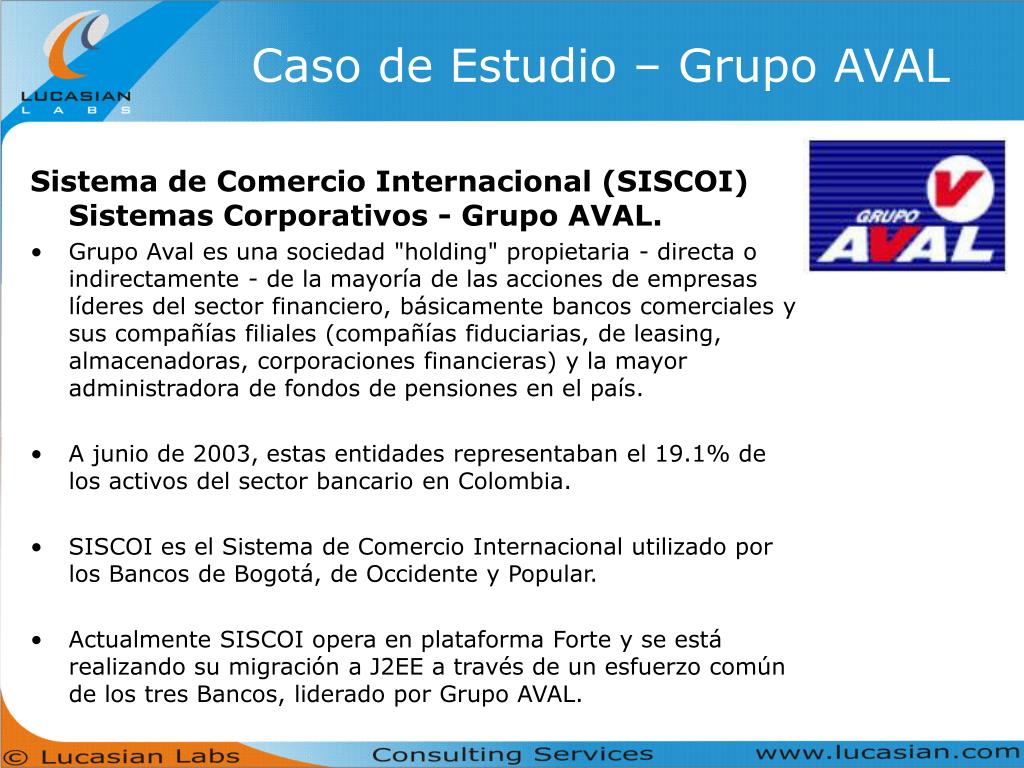

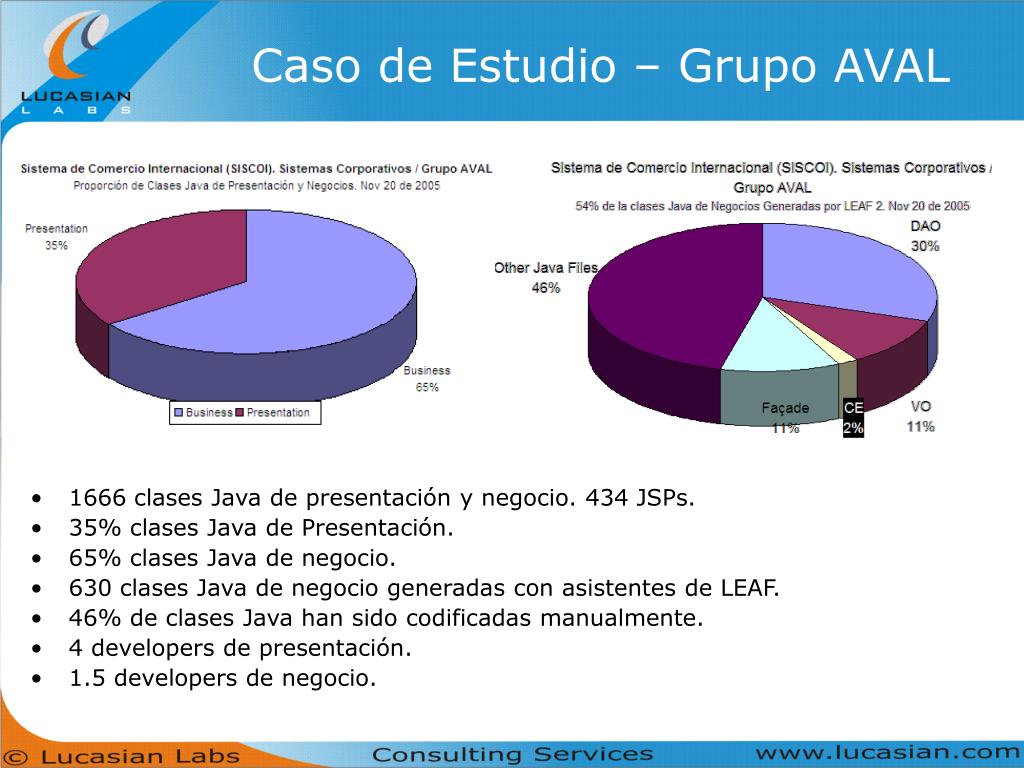

caso de estudio grupo aval
Caso de Estudio – Grupo AVAL

Sistema de Comercio Internacional (SISCOI) Sistemas Corporativos - Grupo AVAL.

  • Grupo Aval es una sociedad "holding" propietaria - directa o indirectamente - de la mayoría de las acciones de empresas líderes del sector financiero, básicamente bancos comerciales y sus compañías filiales (compañías fiduciarias, de leasing, almacenadoras, corporaciones financieras) y la mayor administradora de fondos de pensiones en el país.
  • A junio de 2003, estas entidades representaban el 19.1% de los activos del sector bancario en Colombia.
  • SISCOI es el Sistema de Comercio Internacional utilizado por los Bancos de Bogotá, de Occidente y Popular.
  • Actualmente SISCOI opera en plataforma Forte y se está realizando su migración a J2EE a través de un esfuerzo común de los tres Bancos, liderado por Grupo AVAL.
caso de estudio grupo aval30
Caso de Estudio – Grupo AVAL

Dominio de Negocio

  • En SISCOI se administran las operaciones de comercio internacional de estos bancos: giros internacionales, remesas, ordenes de pago, compra y venta de divisas, declaraciones de cambio, operaciones de deuda externa, etc.

Plataforma Tecnológica

  • Oracle Jdeveloper 10g, Oracle Internet Application Server 10g, Oracle 8i DB.
  • LEAF 2.0
  • Arquitectura de Referencia J2EE con Patrones de Diseño.
  • Integración con Base de Datos con Data Access Objects.
  • Servicios de Negocios: Stateless Session EJBs
  • Interface de Usuario Web con Java Server Faces (JSF).
  • Usuarios: 160 en los tres bancos
  • Volumen de Transacciones por mes: 32.000 en los tres bancos
caso de estudio grupo aval31
Caso de Estudio – Grupo AVAL
  • 1666 clases Java de presentación y negocio. 434 JSPs.
  • 35% clases Java de Presentación.
  • 65% clases Java de negocio.
  • 630 clases Java de negocio generadas con asistentes de LEAF.
  • 46% de clases Java han sido codificadas manualmente.
  • 4 developers de presentación.
  • 1.5 developers de negocio.
caso de estudio opencard s a

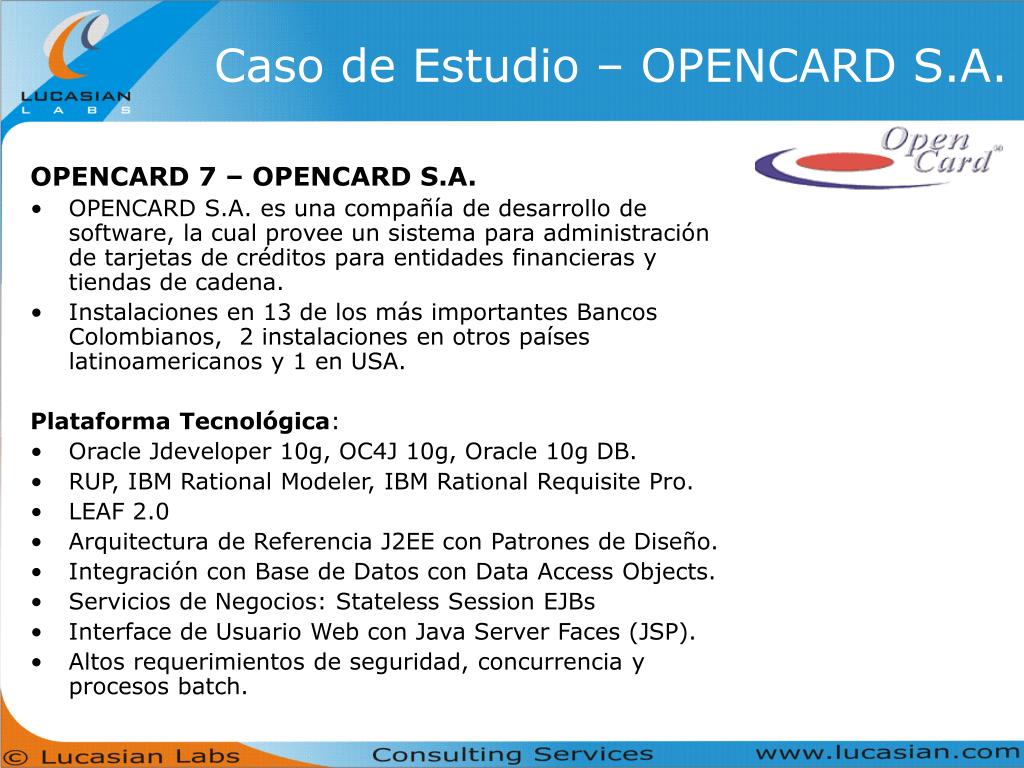

Caso de Estudio – OPENCARD S.A.

OPENCARD 7 – OPENCARD S.A.

  • OPENCARD S.A. es una compañía de desarrollo de software, la cual provee un sistema para administración de tarjetas de créditos para entidades financieras y tiendas de cadena.
  • Instalaciones en 13 de los más importantes Bancos Colombianos, 2 instalaciones en otros países latinoamericanos y 1 en USA.

Plataforma Tecnológica:

  • Oracle Jdeveloper 10g, OC4J 10g, Oracle 10g DB.
  • RUP, IBM Rational Modeler, IBM Rational Requisite Pro.
  • LEAF 2.0
  • Arquitectura de Referencia J2EE con Patrones de Diseño.
  • Integración con Base de Datos con Data Access Objects.
  • Servicios de Negocios: Stateless Session EJBs
  • Interface de Usuario Web con Java Server Faces (JSP).
  • Altos requerimientos de seguridad, concurrencia y procesos batch.
caso de estudio opencard s a33
Caso de Estudio – OPENCARD S.A.
  • 960 clases Java de presentación y negocio. 315 JSPs.
  • 21% clases Java de Presentación.
  • 79% clases Java de negocio.
  • 530 clases Java de negocio generadas con asistentes de LEAF. (76%)
  • 147 clases Java codificadas manualmente. (24%)
  • 4 developers de presentación.
  • 1.5 developers de negocio.
caso de estudio porvenir s a
Caso de Estudio – PORVENIR S.A.

SISTEMA MULTIFONDOS – PORVENIR S.A.

  • PORVENIR S.A. compañía líder en el mercado Colombiano de fondos de pensiones.
  • Proyecto para remplazar el core de la operación del fondo de pensiones y cesantias.
  • 900 usuarios del sistema, 2’000.000 de clientes y un portafolio de aproximado 9 billones de pesos.

Plataforma Tecnológica:

  • Oracle Jdeveloper 10g, OC4J 10g, Oracle 10g DB.
  • LEAF 2.0
  • Arquitectura de J2EE basada en Patrones de Diseño.
  • Integración con Base de Datos con Data Access Objects.
  • Servicios de Negocios: Stateless Session EJBs
  • Interface de Usuario Web con Java Server Faces (JSP).
  • Altos requerimientos de seguridad, concurrencia y procesos batch.
caso de estudio porvenir s a35

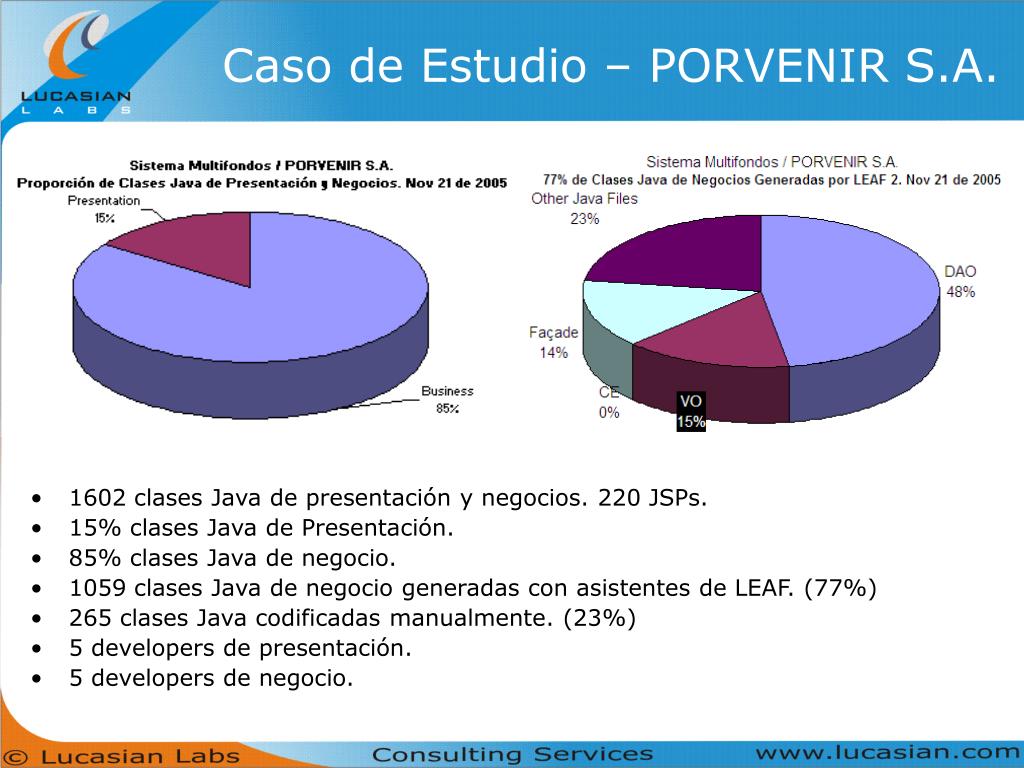

Caso de Estudio – PORVENIR S.A.
  • 1602 clases Java de presentación y negocios. 220 JSPs.
  • 15% clases Java de Presentación.
  • 85% clases Java de negocio.
  • 1059 clases Java de negocio generadas con asistentes de LEAF. (77%)
  • 265 clases Java codificadas manualmente. (23%)
  • 5 developers de presentación.
  • 5 developers de negocio.
