  1. Arquitetura de referencia Legilmo Oliveira Fernando Wanderley Ariane Rodrigues Mauricio Manoel Gert Muller Eric Rocha

  2. Agenda • Workflow do Processo da LPS • FeatureModel – AcademicNetwork • Visão das Variabilidades • Representacao das Variabilidades • Visão dos Modulos (Produtos 1..5)

  3. Workflow Todo o ciclo de desenvolvimento de uma Linha de Produto, onde detalharemos que cada disciplina produziu artefatos específicos e gerenciados por ferramentas especificas.

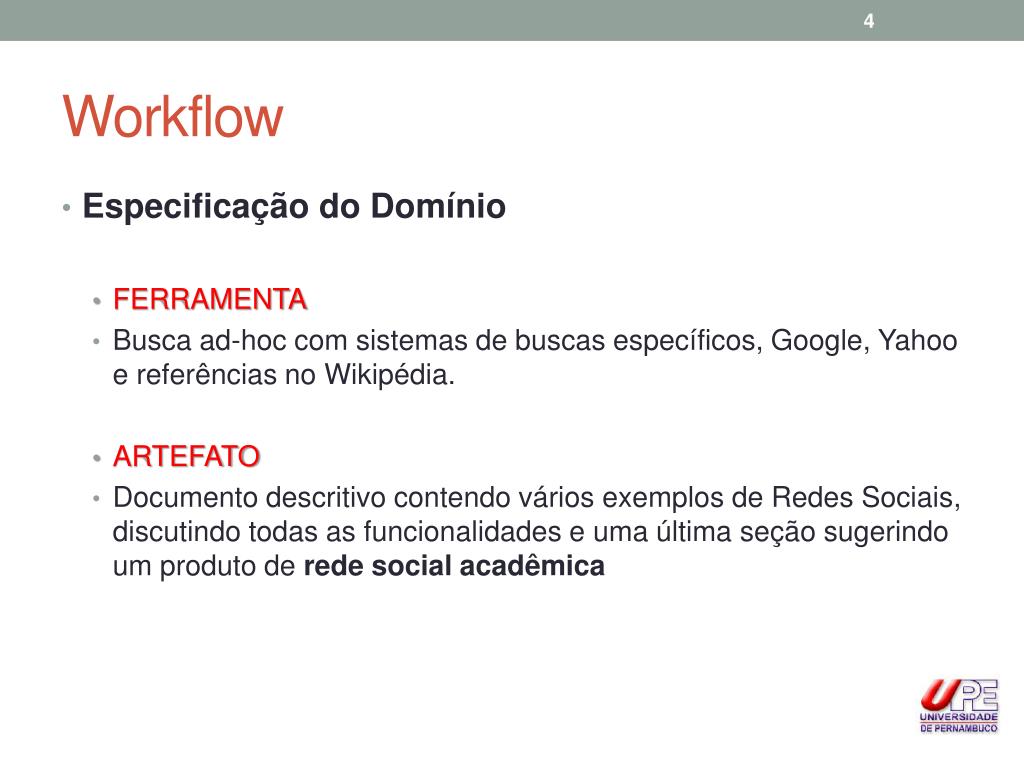

  4. Workflow • Especificação do Domínio • FERRAMENTA • Busca ad-hoc com sistemas de buscas específicos, Google, Yahoo e referências no Wikipédia. • ARTEFATO • Documento descritivo contendo vários exemplos de Redes Sociais, discutindo todas as funcionalidades e uma última seção sugerindo um produto de rede social acadêmica

  5. Workflow • Análise de Domínio • FERRAMENTA • pure::variants • ARTEFATO • Documento descritivo do modelo de features de acordo com FODA. • FeatureModel (xml)

  6. Workflow • Gerência de Requisitos • FERRAMENTA • pure::variants • Hephaestus (Bonifacio and Borba, 2010) • ARTEFATO • Documento geral de Requisitos contendo os Aspectuais Uses Cases (entrada) • InstanceModel, ConfigurationKnowledge, useCaseModel, FeatureModel (xml) (entrada) • Documento de Caso de Uso por Produto

  7. Workflow • Análise e Projeto • FERRAMENTA • pure::variantsEnterprise Architect Conector with pure::variants • ARTEFATO • Documento de Arquitetura de Referencia

  8. Workflow • Codificação • FERRAMENTA • Eclipse • Hephaestus Code (Bonifacio and Borba, 2010) • ARTEFATO • FeatureModel, ConfigurationKnowledge, AssetMapping, InstanceModel (xml entrada) • Produtos de Saída (de acordo com cada Requisito)

  9. Workflow • Testes • FERRAMENTA • TarGet • Selenium • ARTEFATO • Suite de Testes (Casos de Teste) gerado por cada caso de uso • Scripts de Testes para execução do Selenium

  10. AcademicNetwork

  11. Arquitetura de Referencia A arquitetura de referência é um grande número de componentes interconectados por meio das interfaces [Pohl et al., 2005]

  12. Arquitetura de Referencia • REPRESENTANDO AS VARIABILIDADES NO PROJETO • Feature Obras  Padrão de Projeto Builder

  13. Arquitetura de Referencia • REPRESENTANDO AS VARIABILIDADES NO PROJETO • Feature EnvioMensagem  Padrão de Projeto Strategy

  14. Arquitetura de Referencia • REPRESENTANDO AS VARIABILIDADES NO PROJETO • Feature PesquisadorLink  Padrão de Projeto Strategy

  15. Visão Lógica Cada subsistema será subdividido em módulos e identificado os pontos de variação, onde cada módulo terá uma responsabilidade bem definida, baseada nos requisitos funcionais.. Visão MVC da arquitetura ilustra a visão geral do sistema, dividido em camadas.

  16. Visão Modulos – Produto1

  17. Visão Modulos – Produto2

  18. Visão Modulos – Produto3

  19. Visão Modulos – Produto4

  20. Visão Modulos – Produto5

  21. DUVIDAS ?
