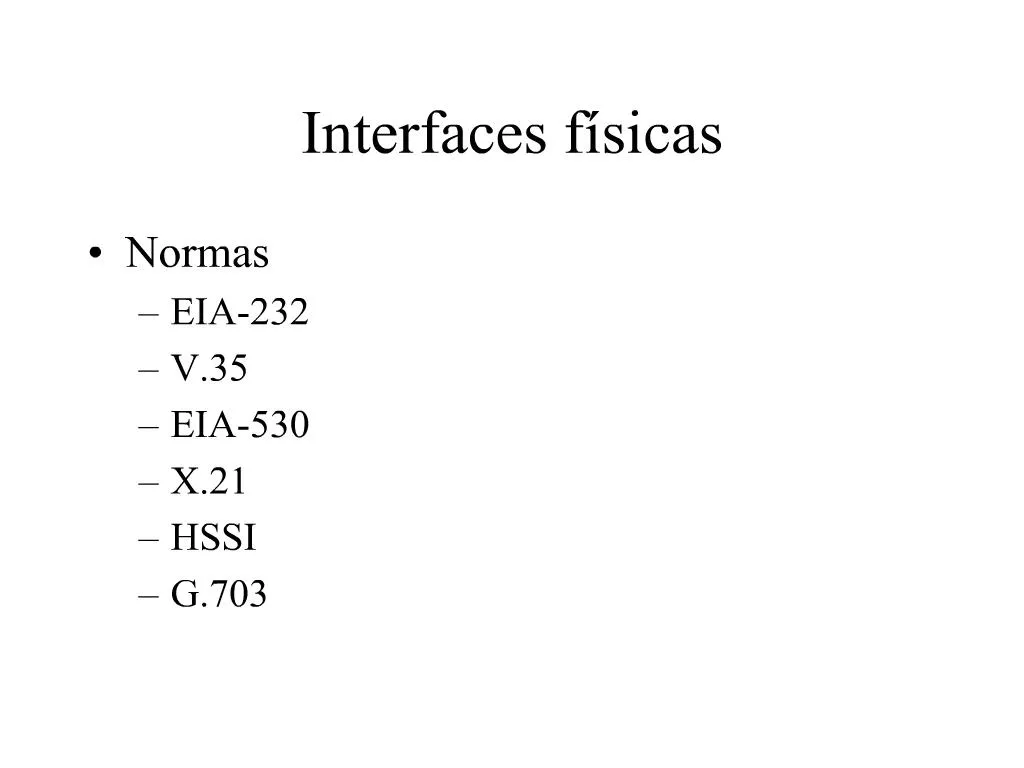

1. Interfaces físicas Normas
EIA-232
V.35
EIA-530
X.21
HSSI
G.703
2. En Europa se conoce como interfaz V.24
Data de 1962 y se revisa constantemente: la cuarta revisión (D) se introduce en 1987 y la sexta revisión (F) en 1997.
ISO 2110 se conoce como DB25En Europa se conoce como interfaz V.24
Data de 1962 y se revisa constantemente: la cuarta revisión (D) se introduce en 1987 y la sexta revisión (F) en 1997.
ISO 2110 se conoce como DB25
3. EIA-232 Transmisión asíncrona
Línea privada
Transmitted data, Received data y tierra
Received Line Signal Detector y DCE Ready
Request To Send y Clear To Send
Línea conmutada
DTE Ready y Ring Indicator Request To Send
Received Line Signal Detector
Data Set Ready
Clear To Send
Data Terminal Ready
Ring Indicator
Se tiene además una tierra de protecciónRequest To Send
Received Line Signal Detector
Data Set Ready
Clear To Send
Data Terminal Ready
Ring Indicator
Se tiene además una tierra de protección
4. EIA-232 Transmisión síncrona
Transmitter Signal Element Timing (2)
Receiver Signal Element Timing
Data Signal Rate Selector
Loopback
Local Loopback, Remote Loopback y Test Mode Transmitter Signal Element Timing
Transmitter Signal Element Timing
Receiver Signal Element Timing
Signal Quality Detector
Local Loopback
Remote Loopback
Test Mode
Transmitter Signal Element Timing
Transmitter Signal Element Timing
Receiver Signal Element Timing
Signal Quality Detector
Local Loopback
Remote Loopback
Test Mode
5. EIA-232 Canal secundario
Td, Rd, RLSD, RTS, CTS
Data Signal Rate Selector
Data Signal Rate Selector Data Signal Rate Selector
Data Signal Rate Selector
6. EIA-232 Limitaciones
velocidad de transmisión menor a 20 Kbps
distancia menor a 15 metros En una revisión, la velocidad máxima es 64 Kbps. En una revisión, la velocidad máxima es 64 Kbps.
7. V.35 Módem para transmitir a 48Kbps sobre un grupo primario (108-60 KHz)
Define también la interfaz con este modem
Usa V.28 para las señales de control y transmisión balanceada para datos y reloj
Un conector Winchester de 34 pines
ISO 2593 Data de 1968.
El conector es ISO 2593.
En 1976 el modem fue modernizado y se crea V.36
La interfaz V.36 es similar a RS-449
Sobre un grupo primario se pueden multiplexar 12 circuitos telefónicos.
Para conectar un equipo con interfaz “analógica” a una línea digital se utiliza un DSU/CSU. Básicamente, el Data Service Unit convierte las señales del DTE (NRZL) en señales bipolares (AMI) y el Channel Service Unit realiza funciones de ecualizador.
Data de 1968.
El conector es ISO 2593.
En 1976 el modem fue modernizado y se crea V.36
La interfaz V.36 es similar a RS-449
Sobre un grupo primario se pueden multiplexar 12 circuitos telefónicos.
Para conectar un equipo con interfaz “analógica” a una línea digital se utiliza un DSU/CSU. Básicamente, el Data Service Unit convierte las señales del DTE (NRZL) en señales bipolares (AMI) y el Channel Service Unit realiza funciones de ecualizador.
8. EIA-449 Características eléctricas
EIA-422 transmisión balanceada sobre dos hilos para cada señal
EIA-423 usa una tierra común como referencia
Dos conectores: DB-37 + DB-9 pines
ISO 4902 Data de 1977.
En 423 a diferencia de 232 no se conectan juntas las tierras de los dos equipos, el receptor en 423 es diferencial.
Data de 1977.
En 423 a diferencia de 232 no se conectan juntas las tierras de los dos equipos, el receptor en 423 es diferencial.
9. EIA-449 Mayor velocidad de transmisión
EIA-422 / V.11 / X.27
EIA-423 / V.10 / X.26
distancia
norma 10 m 100 m 1000 m
422 10 Mbps 1 Mbps 100 Kbps
423 100 Kbps 10 Kbps 1 Kbps Normalmente se utiliza para velocidades de hasta 2 Mbps.
Normalmente se utiliza para velocidades de hasta 2 Mbps.
10. EIA-530 Características eléctricas
EIA-422
EIA-423
Un conector DB-25
Menor funcionalidad Data de 1987.
Data de 1987.
11. V.36 y V.37 Las interfaces definidas en las Recomendaciones V.36 y V.37 son equivalentes a EIA-449 y EIA-530, respectivamente. Data de 1987.
Data de 1987.
12. X.21 Tiene sólo 6 señales:
Transmit, Control
Receive, Indication
reloj para Señalización de bits y Bytes
Usa X.27 como interfaz eléctrica
Un conector DB-15
ISO 4903 Data de 1976.
El reloj lo provee el DCE.
Se utiliza en la capa física de X.25.
Emplea X.26/V.10 para velocidades de transmisión de 9600 bps e inferiores. X.27/V.11 se utiliza para velocidades superiores a 9600 bps.
En ISDN (punto S) se utiliza una interfaz RJ45 (ISO 8877) de 8 pines para conectar el equipo terminal al NT. El conector RJ45 también se utiliza en redes locales.
Data de 1976.
El reloj lo provee el DCE.
Se utiliza en la capa física de X.25.
Emplea X.26/V.10 para velocidades de transmisión de 9600 bps e inferiores. X.27/V.11 se utiliza para velocidades superiores a 9600 bps.
En ISDN (punto S) se utiliza una interfaz RJ45 (ISO 8877) de 8 pines para conectar el equipo terminal al NT. El conector RJ45 también se utiliza en redes locales.
13. HSSI High-Speed Serial Interface permite conectar un DTE a un DCE a velocidades de transmisión mayores a las soportadas por otras interfaces.
Fue desarrollada por Cisco Systems y T3Plus Networking para poder utilizar un enlace digital de gran capacidad (por ejemplo, T3 ó E3).
Se encuentra normalizada en EIA-613. Se desarrolló a fines de los 80s.
También se utiliza para accesar un canal E1 o un OC-1 Se desarrolló a fines de los 80s.
También se utiliza para accesar un canal E1 o un OC-1
14. HSSI Las características eléctricas están definidas en EIA-612/V.12:
velocidades de transmisión de hasta 52 Mbps
longitud máxima del cable de 15m
Utiliza un conector de 50 pines (distribuidos en dos renglones). Tecnología ECL
STP
El conector (aprobado por FCC) es más pequeño que el de V.35
Sólo se requieren dos señales de control: DTE y DCE available.
Tecnología ECL
STP
El conector (aprobado por FCC) es más pequeño que el de V.35
Sólo se requieren dos señales de control: DTE y DCE available.
15. G.703 Acceso a un canal digital E1 o superior.
Utiliza dos señales en los dos sentidos:
información
reloj También se utiliza para accesar un canal E1
Para velocidades de transmisión altas (hasta E3 o T3) puede usarse la interfaz High Speed Serial Interface.
También se utiliza para accesar un canal E1
Para velocidades de transmisión altas (hasta E3 o T3) puede usarse la interfaz High Speed Serial Interface.
16. G.703 Para transmitir la información y el reloj de manera conjunta se utiliza una codificación HDB3.
La interfaz consta entonces de sólo 2 “conductores”:
par coaxial
par simétrico (sólo disponible a 2.048 Mbps). También se utiliza para accesar un canal E1
Para velocidades de transmisión altas (hasta E3 o T3) puede usarse la interfaz High Speed Serial Interface.
También se utiliza para accesar un canal E1
Para velocidades de transmisión altas (hasta E3 o T3) puede usarse la interfaz High Speed Serial Interface.
17. Ethernet: RJ-45 El hub envía una señal de collision presence.
Registered Jack – 45: 8 wires.
RJ-11: 4/6 wires (standard analog phones).El hub envía una señal de collision presence.
Registered Jack – 45: 8 wires.
RJ-11: 4/6 wires (standard analog phones).
18. USB Velocidades de transferencia:
1.5 Mbps
12 Mbps
480 Mbps
Señales
Par transmisión/recepción
Voltaje y tierra www.usb.org
Universal Serial Bus
Creado por: Intel, Compaq, Microsoft, IBM, NEC, Northern Telecom.
NRZI
www.usb.org
Universal Serial Bus
Creado por: Intel, Compaq, Microsoft, IBM, NEC, Northern Telecom.
NRZI
