Zenmap interfaz gráfica de la herramienta de línea de comandos Nmap Seguridad y Auditoría de Redes

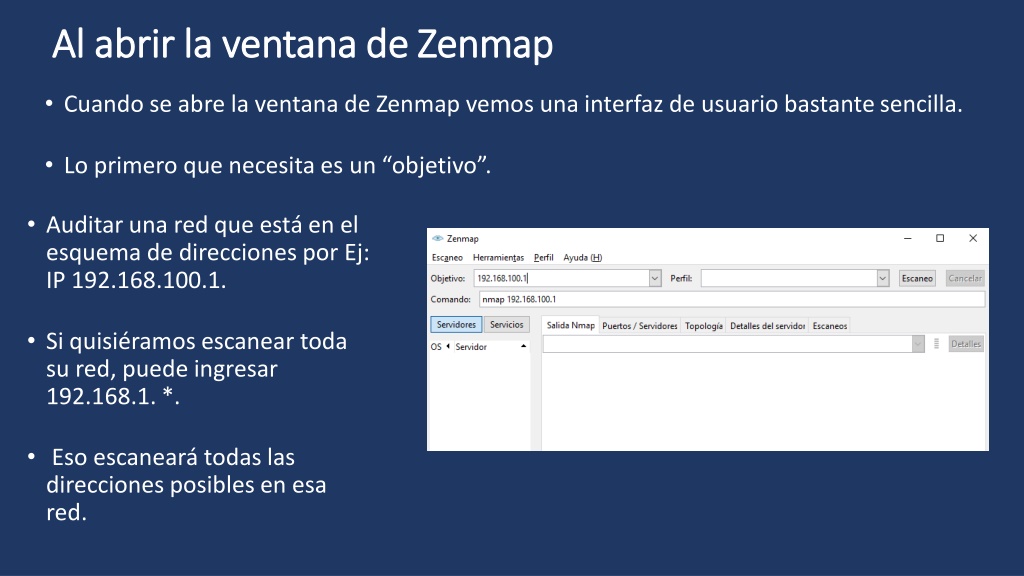

Al abrir la ventana de Al abrir la ventana de Zenmap Zenmap • Cuando se abre la ventana de Zenmap vemos una interfaz de usuario bastante sencilla. • Lo primero que necesita es un “objetivo”. • Auditar una red que está en el esquema de direcciones por Ej: IP 192.168.100.1. • Si quisiéramos escanear toda su red, puede ingresar 192.168.1. *. • Eso escaneará todas las direcciones posibles en esa red.

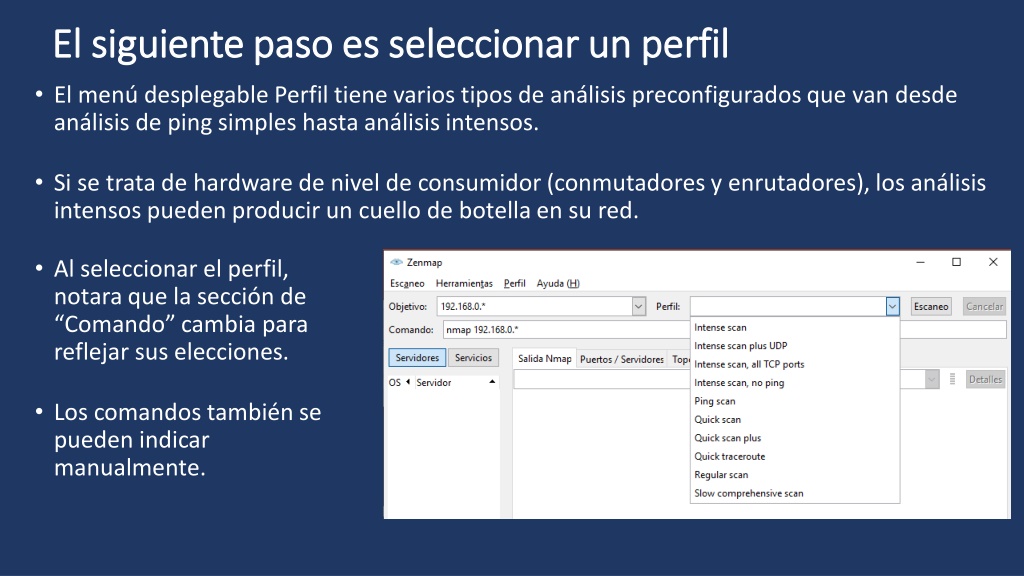

El siguiente paso es seleccionar un perfil El siguiente paso es seleccionar un perfil • El menú desplegable Perfil tiene varios tipos de análisis preconfigurados que van desde análisis de ping simples hasta análisis intensos. • Si se trata de hardware de nivel de consumidor (conmutadores y enrutadores), los análisis intensos pueden producir un cuello de botella en su red. • Al seleccionar el perfil, notara que la sección de “Comando” cambia para reflejar sus elecciones. • Los comandos también se pueden indicar manualmente.

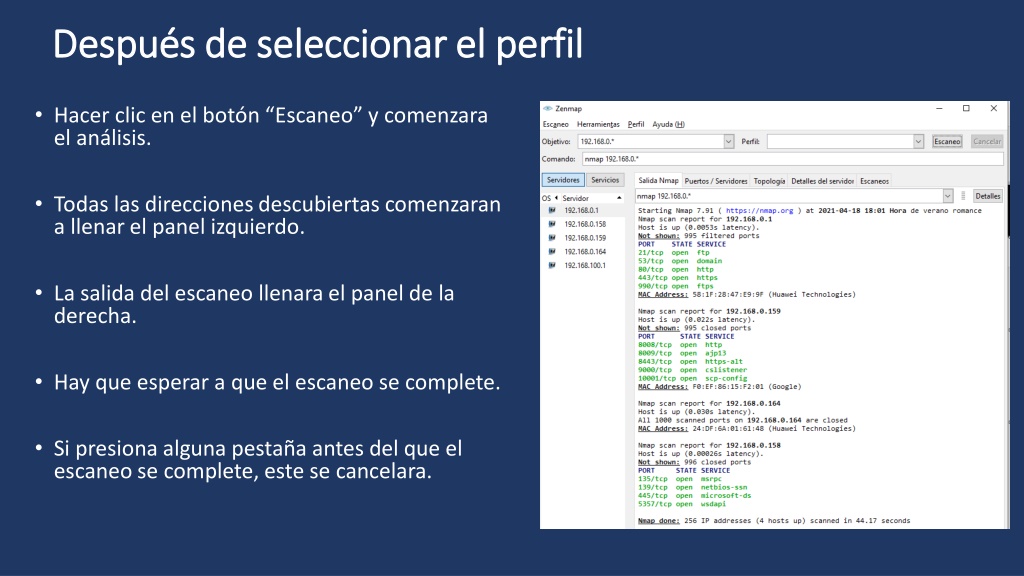

Después de seleccionar el perfil Después de seleccionar el perfil • Hacer clic en el botón “Escaneo” y comenzara el análisis. • Todas las direcciones descubiertas comenzaran a llenar el panel izquierdo. • La salida del escaneo llenara el panel de la derecha. • Hay que esperar a que el escaneo se complete. • Si presiona alguna pestaña antes del que el escaneo se complete, este se cancelara.

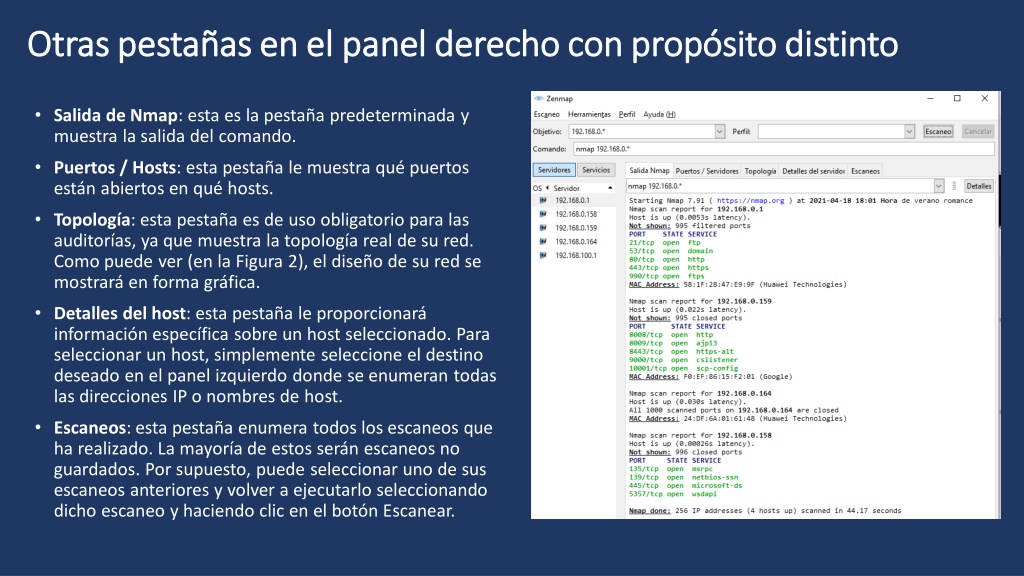

Otras pestañas en el panel derecho con propósito distinto Otras pestañas en el panel derecho con propósito distinto • Salida de Nmap: esta es la pestaña predeterminada y muestra la salida del comando. • Puertos / Hosts: esta pestaña le muestra qué puertos están abiertos en qué hosts. • Topología: esta pestaña es de uso obligatorio para las auditorías, ya que muestra la topología real de su red. Como puede ver (en la Figura 2), el diseño de su red se mostrará en forma gráfica. • Detalles del host: esta pestaña le proporcionará información específica sobre un host seleccionado. Para seleccionar un host, simplemente seleccione el destino deseado en el panel izquierdo donde se enumeran todas las direcciones IP o nombres de host. • Escaneos: esta pestaña enumera todos los escaneos que ha realizado. La mayoría de estos serán escaneos no guardados. Por supuesto, puede seleccionar uno de sus escaneos anteriores y volver a ejecutarlo seleccionando dicho escaneo y haciendo clic en el botón Escanear.

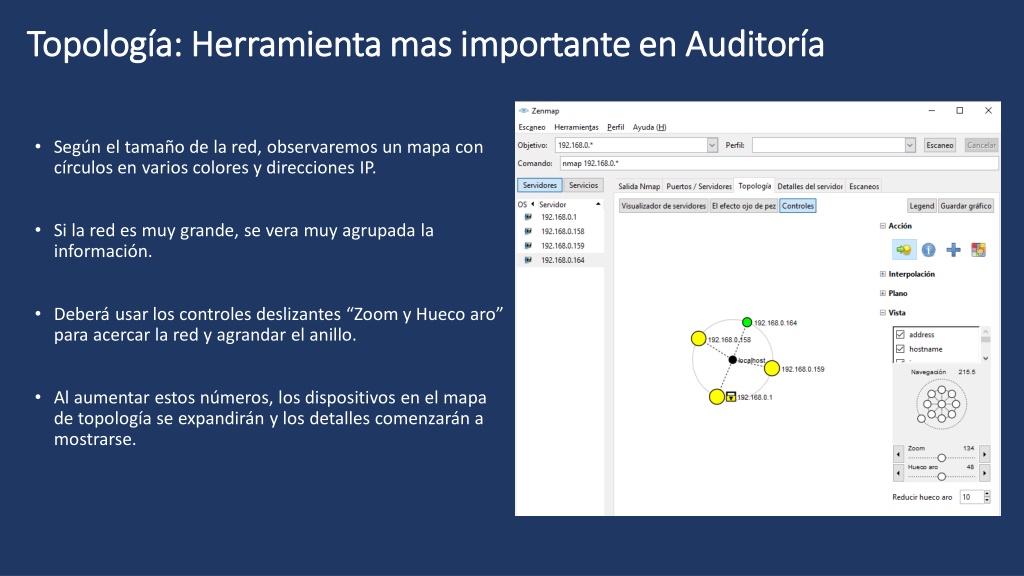

Topología: Herramienta mas importante en Auditoría Topología: Herramienta mas importante en Auditoría • Según el tamaño de la red, observaremos un mapa con círculos en varios colores y direcciones IP. • Si la red es muy grande, se vera muy agrupada la información. • Deberá usar los controles deslizantes “Zoom y Hueco aro” para acercar la red y agrandar el anillo. • Al aumentar estos números, los dispositivos en el mapa de topología se expandirán y los detalles comenzarán a mostrarse.
Perfiles de escaneo Perfiles de escaneo • Se puede usar los perfiles de escaneo predeterminados o crear los suyos propios. • Para hacer esto, haga clic en Perfil y luego seleccione Nuevo perfil o Comando o Editar perfil seleccionado. • Si solo desea realizar un cambio menor, puede seleccionar un perfil específico y luego editar ese perfil. • Elija la categoría (pestaña) y marque la(s) opción(es) que corresponda(n). • Haga clic en Guardar cambios para terminar
