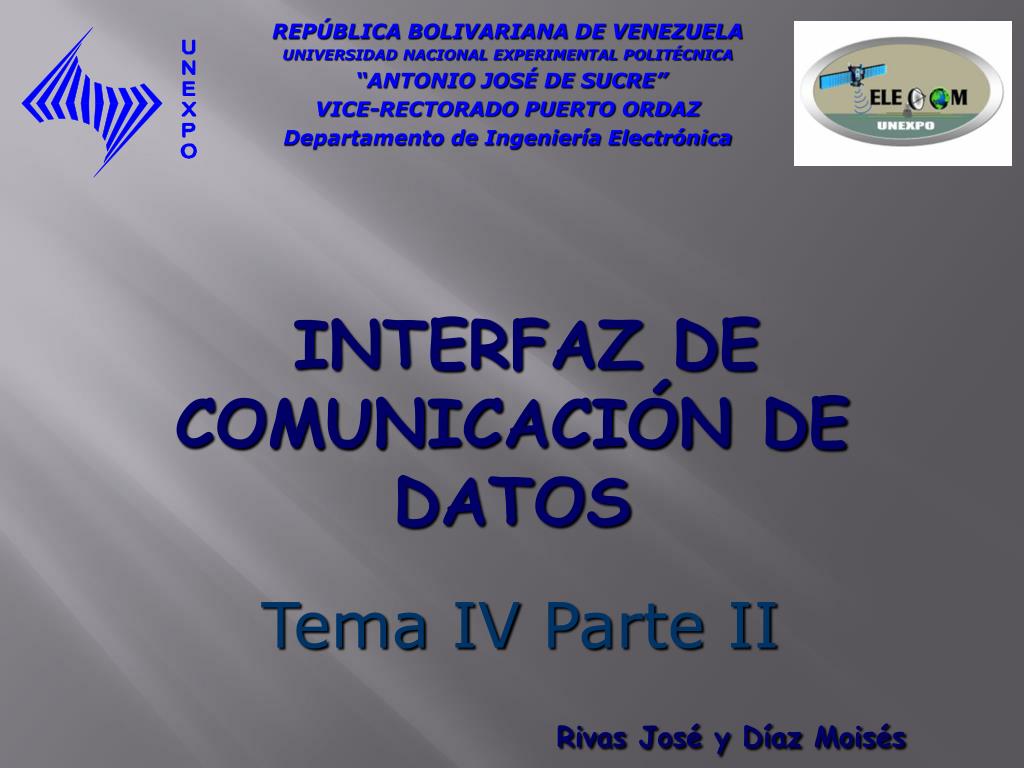

    1. INTERFAZ DE COMUNICACIÓN DE DATOS Tema IV Parte II Rivas José y Díaz Moisés

    2. INTERFACES CONCEPTOS BASICOS: • DTE: significa Data Terminal Equipment, son los equipos terminales o computadores ó los equipos que generan los datos. • DCE: significa Data Circuit Terminating Equipment, son los equipos utilizados para el proceso de comunicaciones, ejemplo los módems.

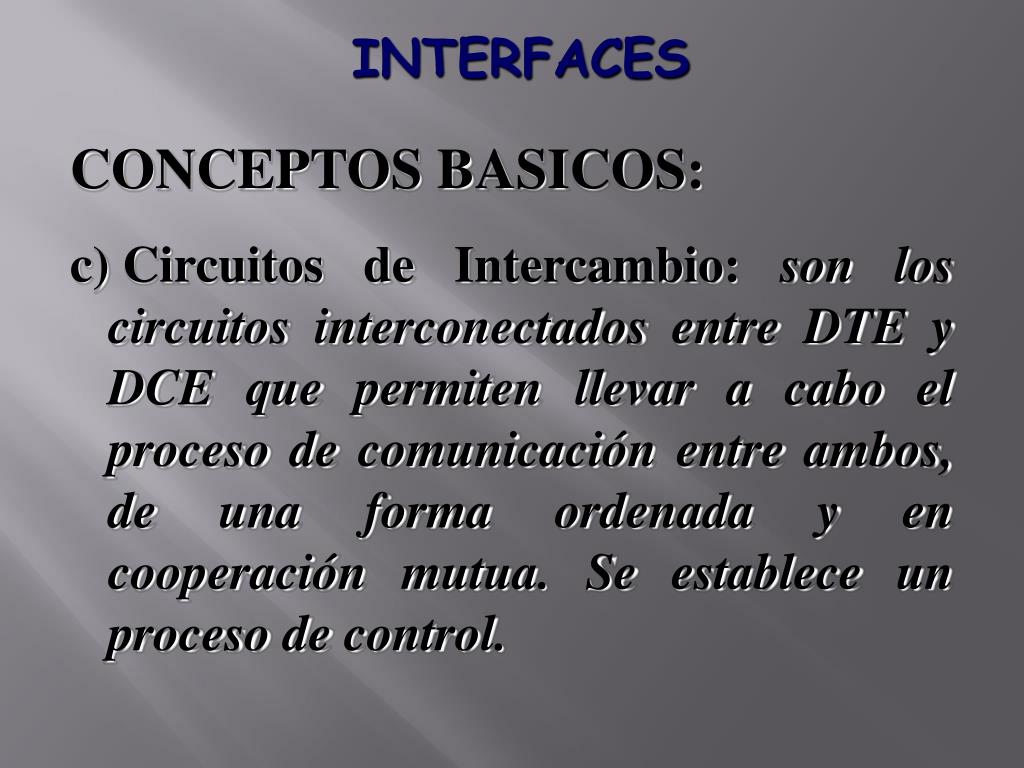

    3. INTERFACES CONCEPTOS BASICOS: • Circuitos de Intercambio: son los circuitos interconectados entre DTE y DCE que permiten llevar a cabo el proceso de comunicación entre ambos, de una forma ordenada y en cooperación mutua. Se establece un proceso de control.

    4. INTERFACES CARACTERISTICAS: • Mecánicas • Eléctricas • Funcionales • De procedimiento

    5. INTERFACES Normalizaciones para la Interfaz: • V.24/EIA-232-F • RS 422 / RS 423 • RS-485

    6. INTERFACE V.24/EIA-232-F Especificaciones Mecánicas:

    7. INTERFACE V.24/EIA-232-F Especificaciones Eléctricas: • Distancia menores de 15 m. para una velocidad < 20 kbps. • Un “1” logico < -3 voltios (OFF) • Un “0” logico > +3 voltios (ON)

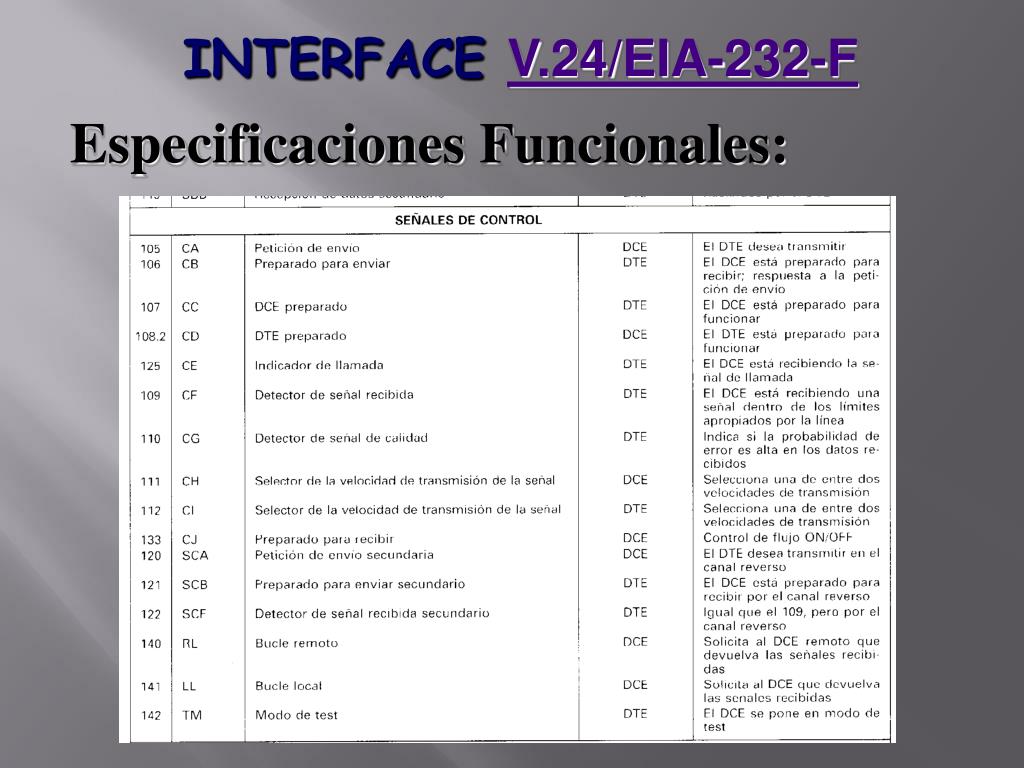

    8. INTERFACE V.24/EIA-232-F Especificaciones Funcionales:

    9. INTERFACE V.24/EIA-232-F Especificaciones Funcionales:

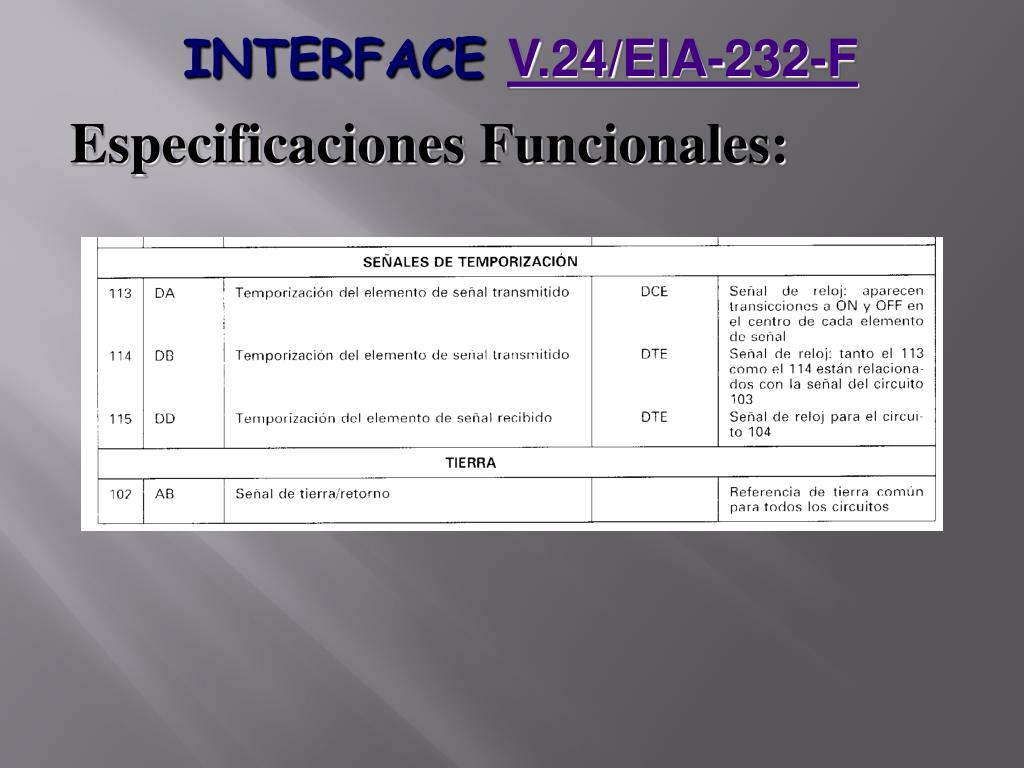

    10. INTERFACE V.24/EIA-232-F Especificaciones Funcionales:

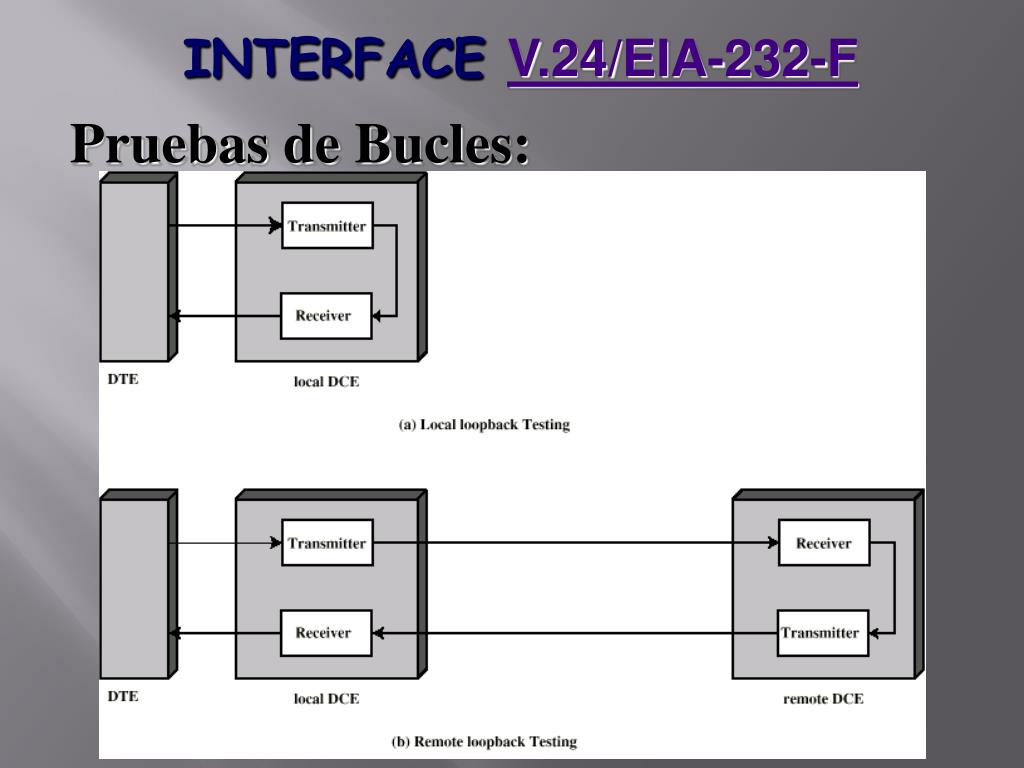

    11. INTERFACE V.24/EIA-232-F Pruebas de Bucles:

    12. INTERFACE V.24/EIA-232-F Pruebas de Bucles: A B Ejemplo: “A” tenía una conexión con “B”, de pronto se pierde, cuales prodrían ser las causas?

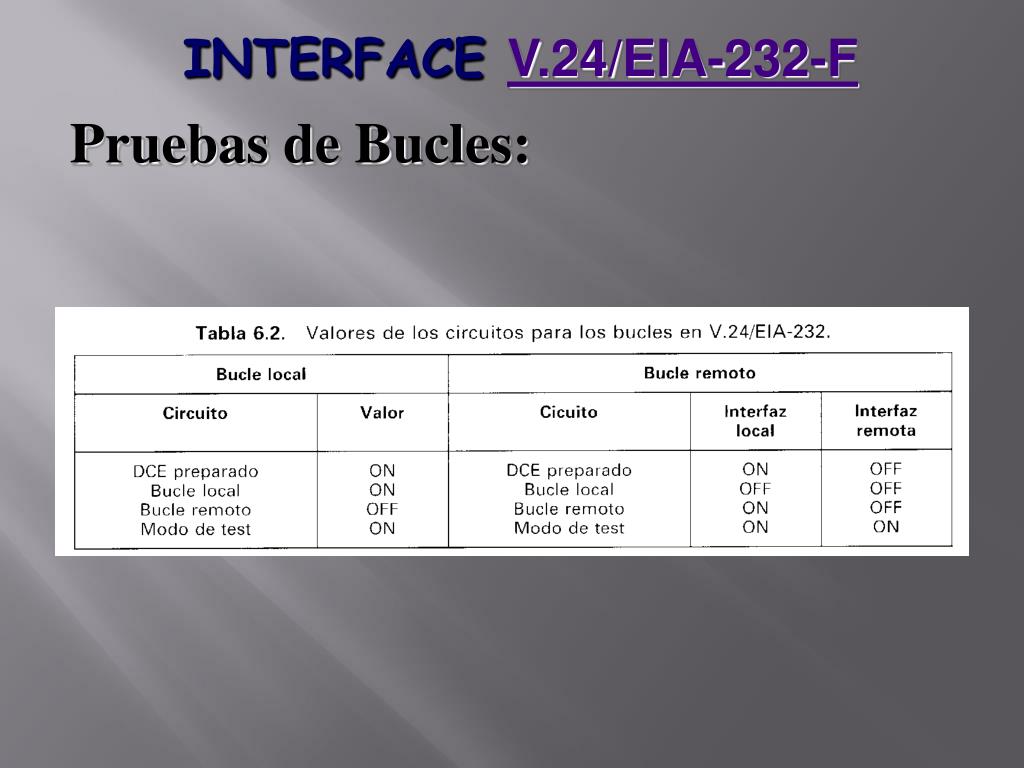

    13. INTERFACE V.24/EIA-232-F Pruebas de Bucles:

    14. Secuencia de una Comunicación vía Módem Se desea establecer el intercambio de información entre un DTE “A” y un DTE “B”. Se realiza de la siguiente forma: 3ro 2do 2do 1ro 1ro 20 Paso 1 Paso 2

    15. Secuencia de una Comunicación vía MODEM 2do 1ro 3ro 1ro Paso 3 Paso 4

    16. Secuencia de una Comunicación vía MODEM 1ro 1ro 3ro 2do Paso 5 Paso 6

    17. Secuencia de una Comunicación vía MODEM En el ejemplo anterior, solo se requieren los circuitos: • Señal de Tierra (102) / GND • Transmisión de datos (103) / TxD • Recepción de datos (104) / RxD • Petición de envío (105) / RTS • Preparado para enviar (106) / CTS • DCE Preparado (107) / DSR • Detector de señal recibida (109) / DCD

    18. Secuencia de una Comunicación vía MODEM Los circuitos anteriores también son conocidos con los siguientes acrónimos: • (102) Tierra/ GND • (103) Transmit Data / TxD • (104) Receive Data / RxD • (105) Request To Send/ RTS • (106) Clear To Send/ CTS • (107) Data Set Ready/ DSR • (109) Data Carrier Detect/ DCD

    19. Conexión MODEM Nulo Cuando las distancias son cortas entre ambos DTE, es posible disminuir el número de circuitos involucrados, basta con recurrir a los esenciales. Existe una conexión mínima, llamada MODEM NULO, que facilita el proceso de comunicación con solo TRES circuitos.

    20. Conexión MODEM Nulo 1ra Opción Otra Opción

    21. Fin Tema 4 Gracias . . .

    22. CARACTERISTICAS: Mecánicas • Tratan la conexión física entre DTE y DCE. • Conector macho o hembra, su forma física y su interconexión. • Cables de energía eléctrica y sus conectores. • Tipos de cables.

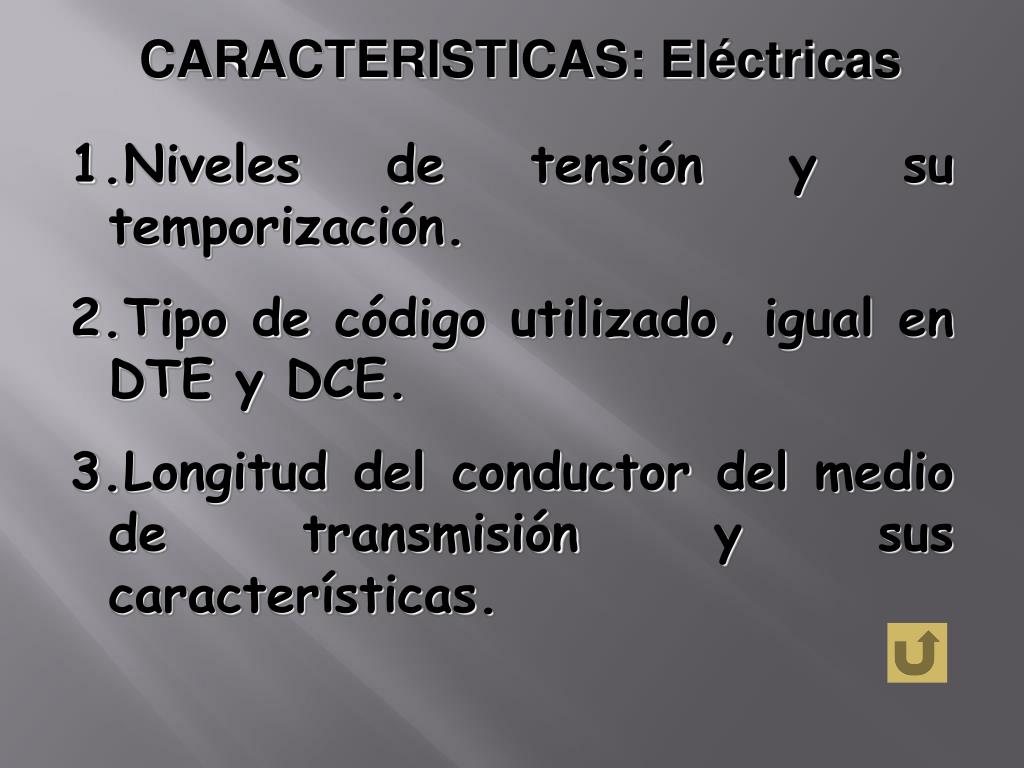

    23. CARACTERISTICAS: Eléctricas • Niveles de tensión y su temporización. • Tipo de código utilizado, igual en DTE y DCE. • Longitud del conductor del medio de transmisión y sus características.

    24. CARACTERISTICAS: Funcionales • 4 señales de datos. • 16 señales de control • 3 señales de temporización. • Se tienen dos circuitos de datos secundarios que son de utilidad para operación semi-duplex.

    25. CARACTERISTICAS: De procedimiento Especifican la secuencia de eventos que se deben dar en transmisión de los datos, basándose en las características funcionales de la interfaz. Secuencia de pasos que sigue el proceso de intercambio de información entre dos DCE’s

    26. V.24/EIA-232-F • Creada en 1962, para cortas distancias, con bajas velocidades de transmisión. • Es una de las interfaces más utilizadas.

    27. RS 422 / RS 423 • Creada en 1965, para distancias medias, con velocidades medias de transmisión. • Se utilizan ampliamente los receptores de entradas diferenciales.

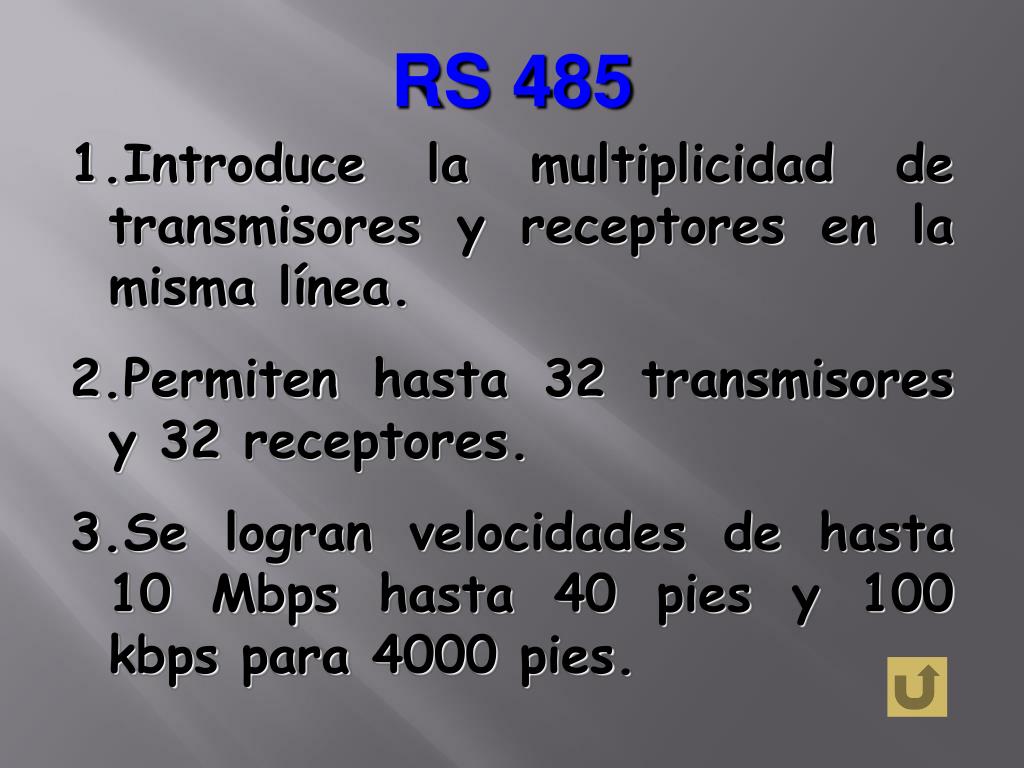

    28. RS 485 • Introduce la multiplicidad de transmisores y receptores en la misma línea. • Permiten hasta 32 transmisores y 32 receptores. • Se logran velocidades de hasta 10 Mbps hasta 40 pies y 100 kbps para 4000 pies.
